ATTE XCOAX4-SET pour la transmission LAN + PoE sur coaxial 100Mbps, portée jusqu'à 1000m
Le set comprend :
Le xCOAX4-SET est un ensemble de convertisseurs actifs pour la transmission de données Ethernet et d'alimentation PoE sur le câble coaxial typique utilisé dans la surveillance analogique.
Les unités peuvent être alimentées en option par des connecteurs à vis POWER. Pour une alimentation correcte des récepteurs PoE, la tension doit être supérieure à 44V DC. Lors de l'alimentation à partir des connecteurs à vis avec 55V DC, la puissance de sortie disponible au port PoE augmente à 60W.
L'appareil a un très faible encombrement, ce qui permet de l'intégrer facilement dans des espaces restreints, par exemple dans des bureaux, des salles de réunion, des salles d'attente, etc. L'appareil a une taille très réduite, ce qui lui permet d'être facilement installé dans des espaces restreints, par exemple dans une base de caméra ou un boîtier d'installation.
Distance maximale pour la transmission de données et l'alimentation PoE dépend de la longueur et de la section des câbles utilisés et de la qualité des connecteurs BNC utilisés. La présence d'autres câbles dans le parcours du câble et de connexions intermédiaires supplémentaires a un impact important sur la stabilité de la transmission.
La longueur maximale d'un câble coaxial est de 1000m. En cas de mauvaise qualité du câble, la vitesse de transmission peut être réduite à 10 Mbps, ce qui sera signalé par une LED sur le boîtier.

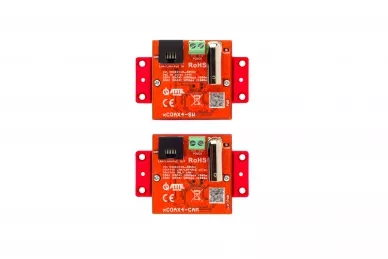

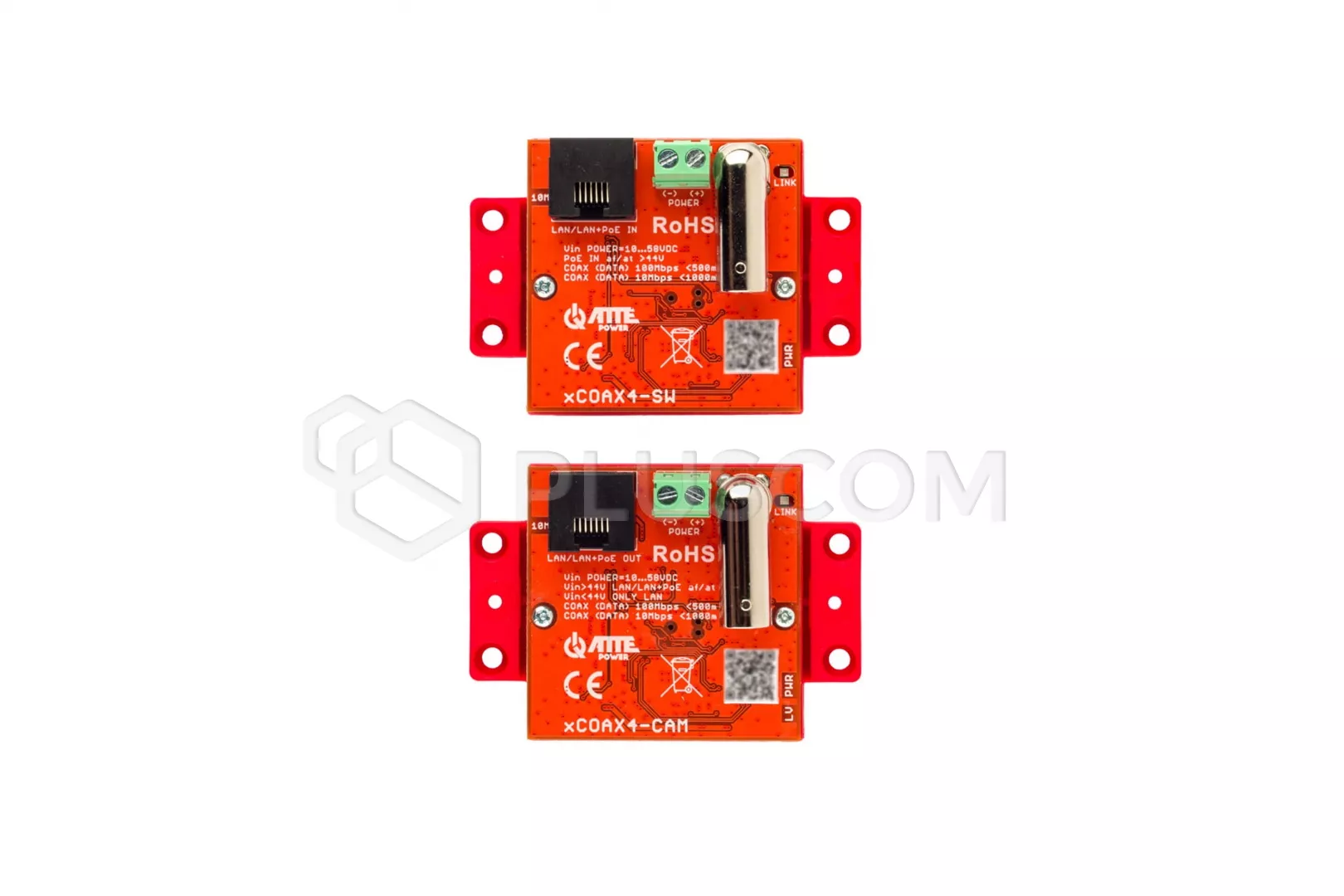

ATTE XCOAX4-SET Ensemble de convertisseurs actifs

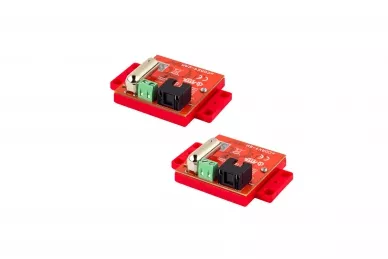

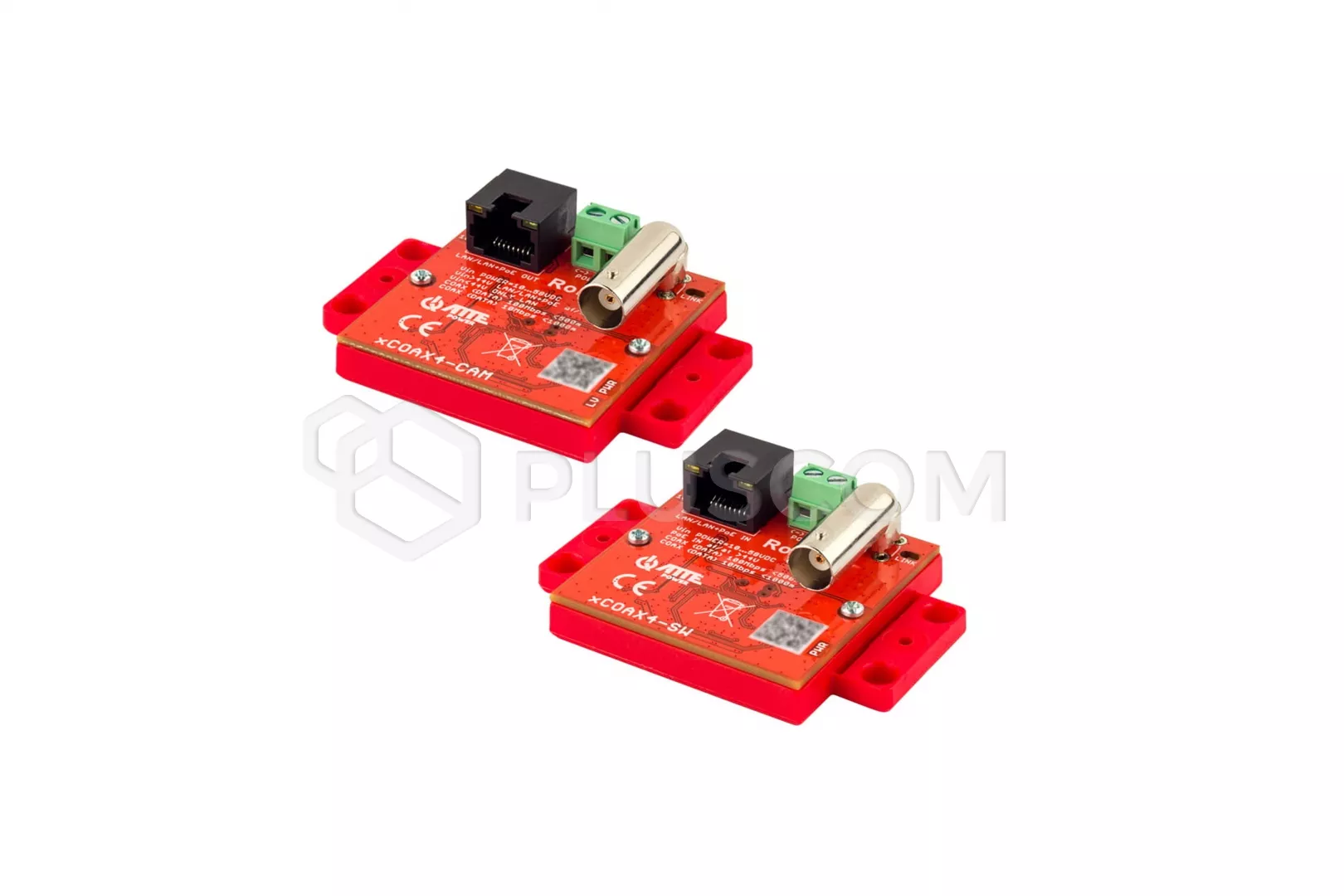

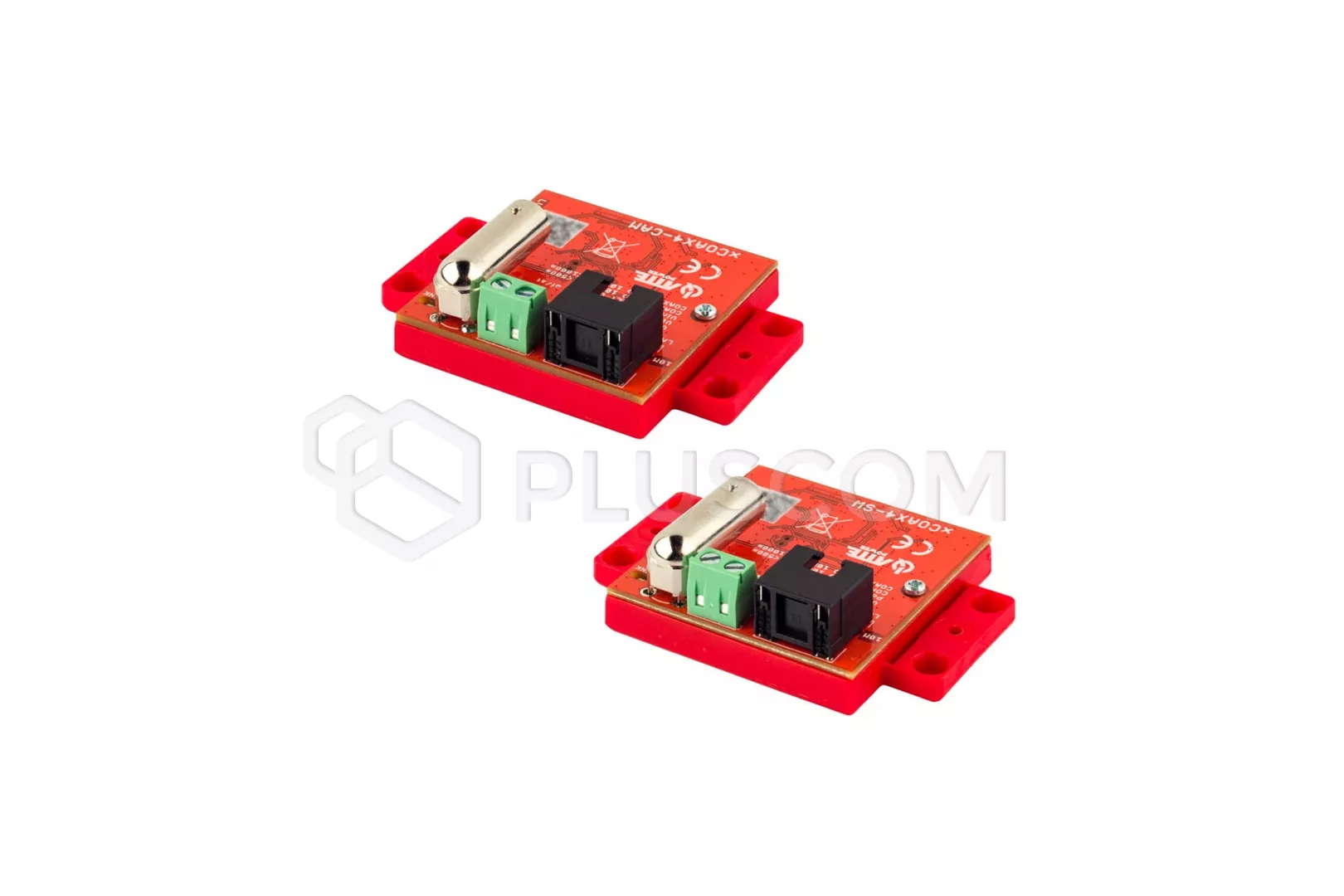

ATTE XCOAX4-SET Ensemble de convertisseurs actifs
Le xCOAX4-SET permet l'installation de caméras IP PoE dans des endroits où le remplacement du câblage coaxial existant est impossible ou peu rentable. Le module xCOAX4-SW est alimenté par n'importe quel commutateur PoE (port RJ45) et, via le câble coaxial, permet une communication réseau bidirectionnelle et l'alimentation du module xCOAX4-CAM. Une caméra IP ou tout autre appareil réseau peut être connecté au port RJ45 du module xCOAX4-CAM à l'extrémité de la ligne.
CARACTÉRISTIQUES PRINCIPALES :
- portée de transmission par câble coaxial jusqu'à 1000m à 10/100Mbps
- Conception miniature permettant l'installation dans la base de la caméra
- alimentation possible à partir d'un commutateur PoE 802.3at/af, PoE PASSIVE (xCOAX4-SW) et via des connecteurs à vis avec une tension de 10-58VDC
- immunité aux interférences et fonction chien de garde sur le chemin COAX
- jusqu'à 40W de puissance totale
- indication optique claire de l'état de la puissance et de la transmission des données
- très faible consommation d'énergie (< 1,35 W)
- mise en service simple et rapide sans configuration des paramètres
DONNÉES TECHNIQUES :
- Nombre total de ports : 2 ports PoE, 2 ports BNC (femelle)
- Port PoE IN : LAN/LAN + PoE IN 802.3af/at, PoE Passive
- Ports PoE OUT : LAN/LAN + PoE OUT 802.3af/at/bt60
- Ports LAN 10/100 Mbps : LAN/LAN + PoE IN, LAN/LAN + PoE OUT
- Ports LAN + PoE OUT 10/100 Mbps : LAN/LAN + PoE OUT
- Tension d'entrée : 10 ... 58 V
- Tension de sortie PoE : Vout = Vin (44.... 58 V)
- Puissance de sortie maximale du port : LAN/LAN + PoE OUT - 60 W
- Consommation électrique : 1,35 W (à pleine voie)
- Contrôle de la puissance de sortie : Autonégociation
- Protection contre les surtensions : Ports LAN et BNC
- Protection contre les surcharges : xCOAX4-SW - protection contre les courts-circuits avec récupération automatique
- Longueur du câble coaxial : < 1000m - xCOAX4-SW à xCOAX4-CAM
- Signalisation du chemin coaxial : LED LINK au connecteur BNC (vert) - liaison et transmission de données sur le chemin COAX.
- Signalisation de l'alimentation électrique : LED PWR - alimentation électrique présente
- Indication PoE : LED port RJ45 (jaune) - présence de l'alimentation PoE
- Indication de transmission : LED RJ45 port (vert) - lien et transmission de données
- Signalisation de la largeur de bande LAN : LED 10Mb - transmission LAN sur le chemin XCOAX à 10Mbps
- Signalisation basse tension : LED LV Signalisation basse tensionDegré de protection : IP20
- Construction du boîtier : Base de montage universelle
- Montage : broches de montage, adaptateurs supplémentaires pour TH-35 et rail RACK disponibles
- Température de fonctionnement : -25°C ... +65°C
- Dimensions : 51(73) x 51 x 23 mm
- Poids : 0,06 kg
