ETH10-2wire-SET Kit de transmission LAN 10Mbps + PoE sur 2 fils jusqu'à 1000m

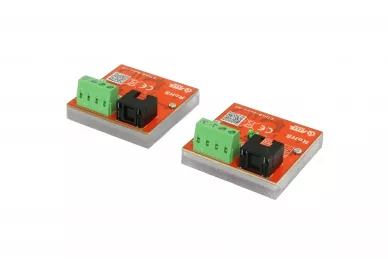

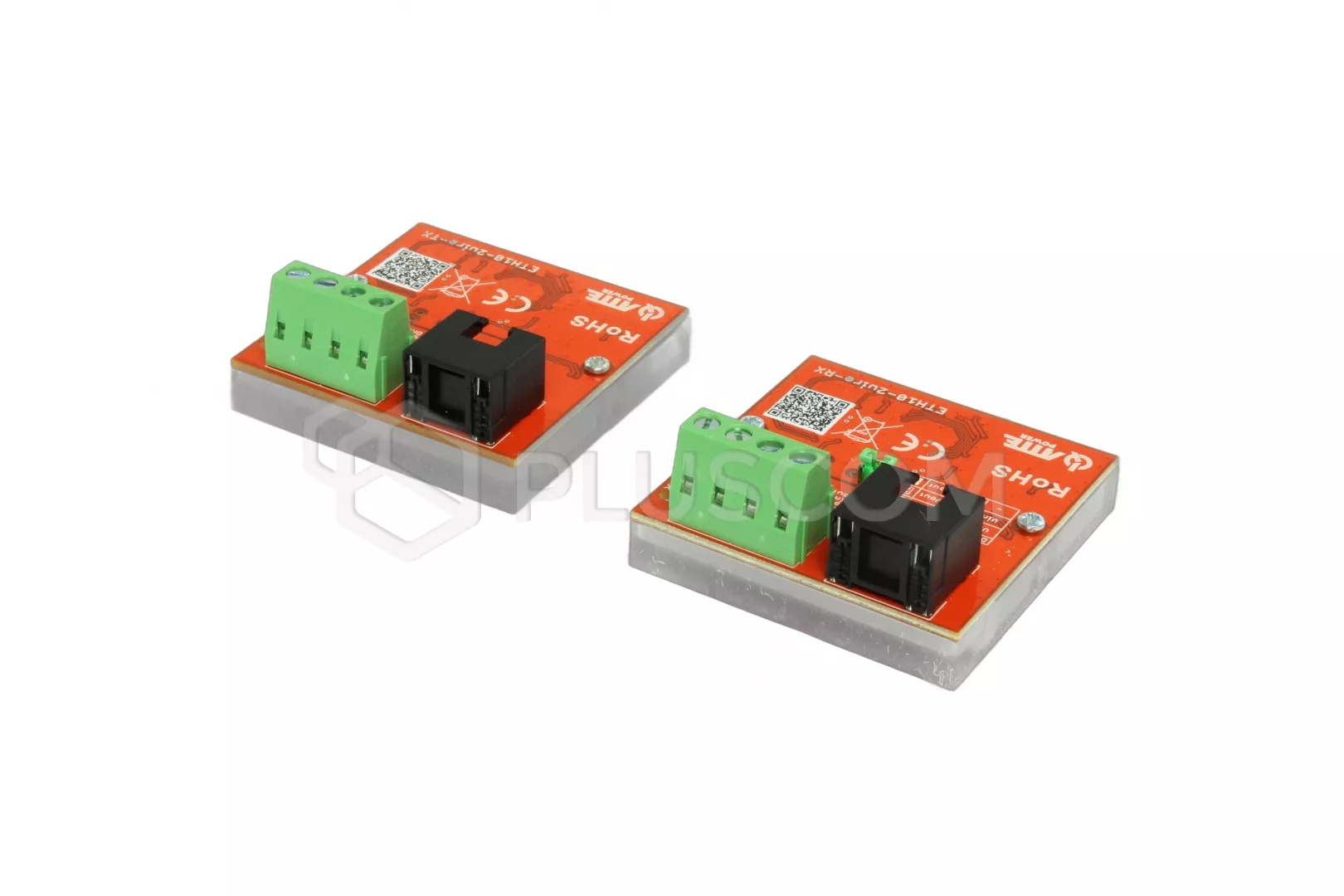

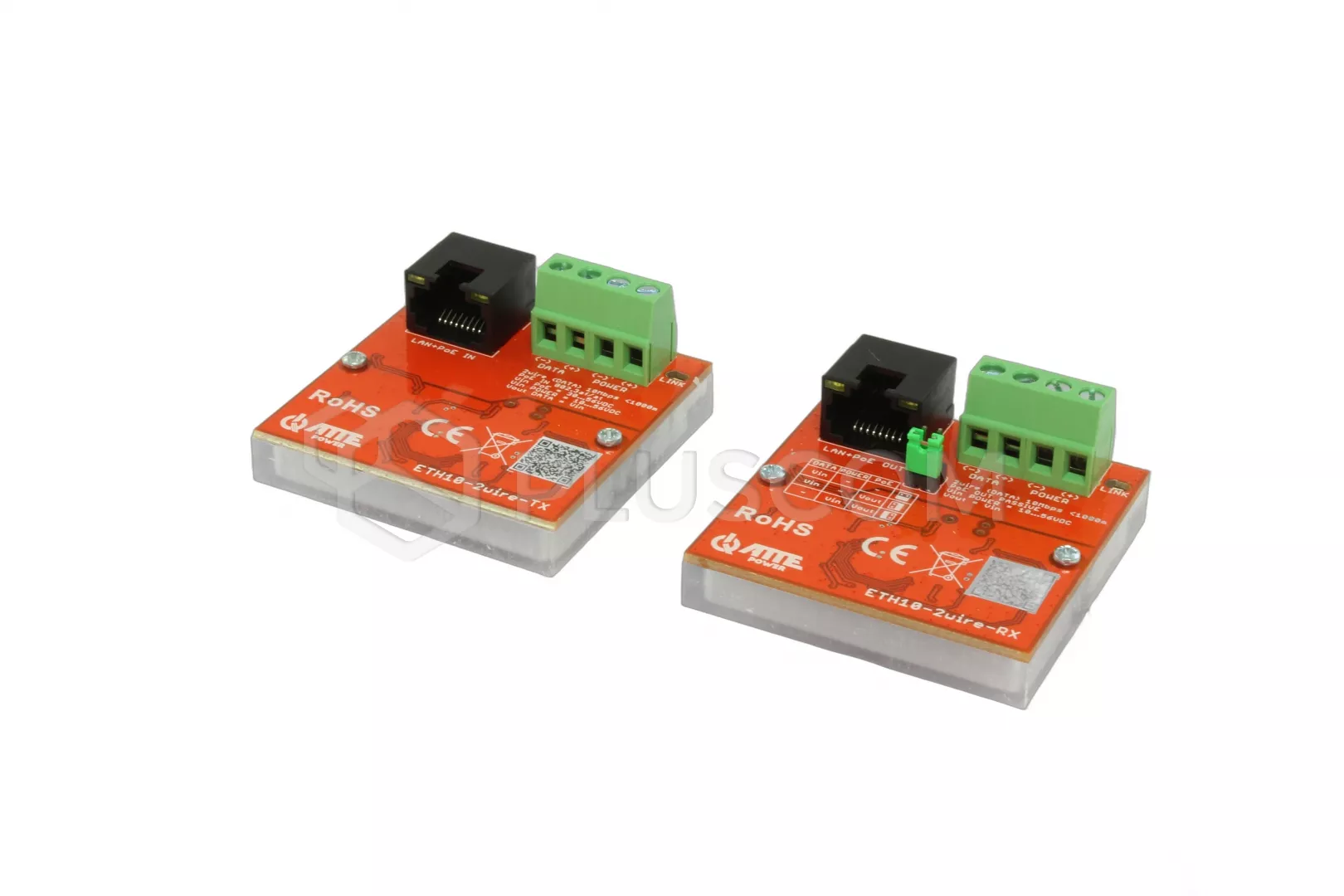

L'ETH10-2wire-SET est un ensemble de convertisseurs actifs pour la transmission de données Ethernet et l'alimentation PoE sur 2 fils, par ex. un câble UTP à paire torsadée. Ces dispositifs permettent l'installation de caméras ou d'autres dispositifs IP PoE dans des endroits où le remplacement du câblage existant est impossible ou peu rentable.

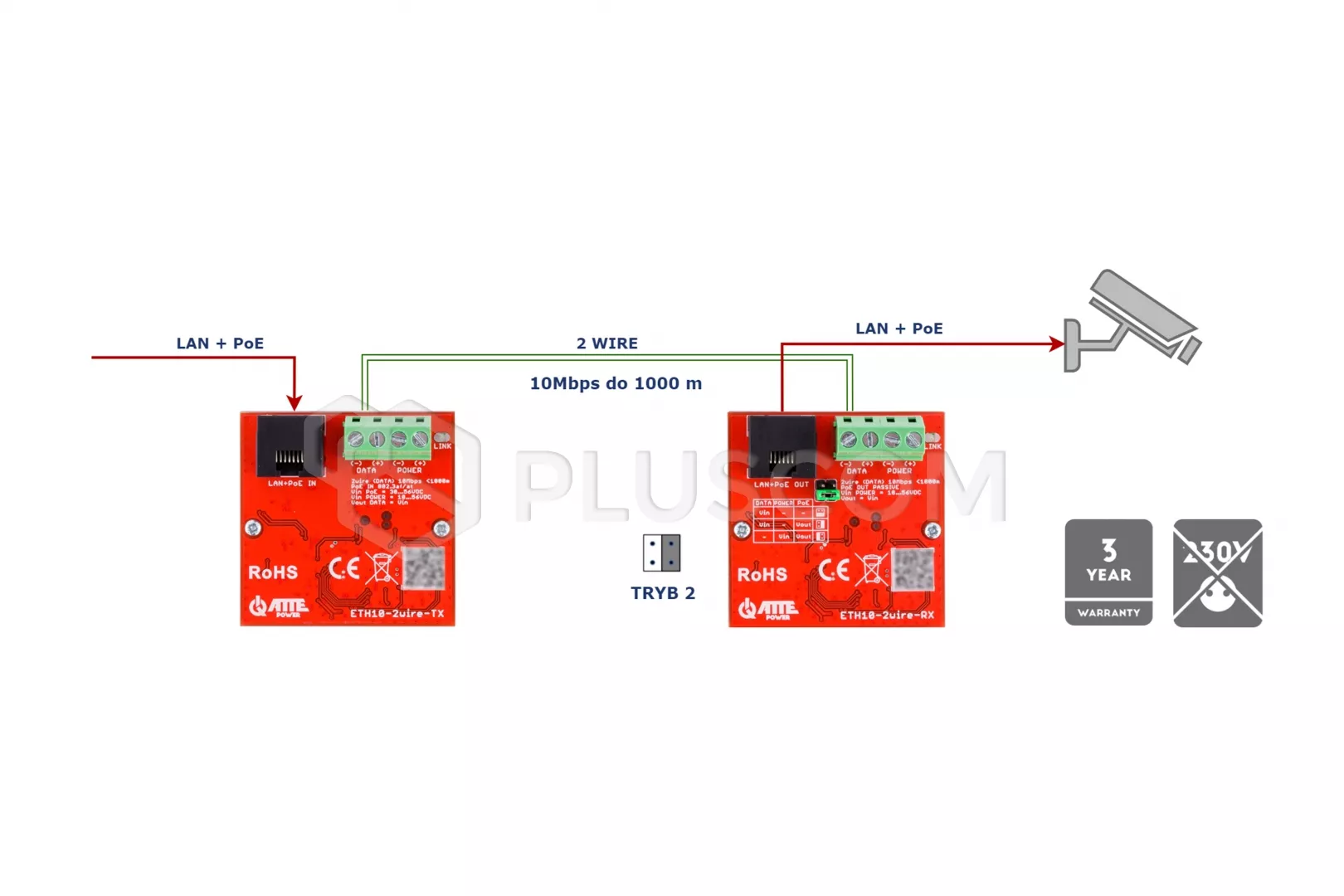

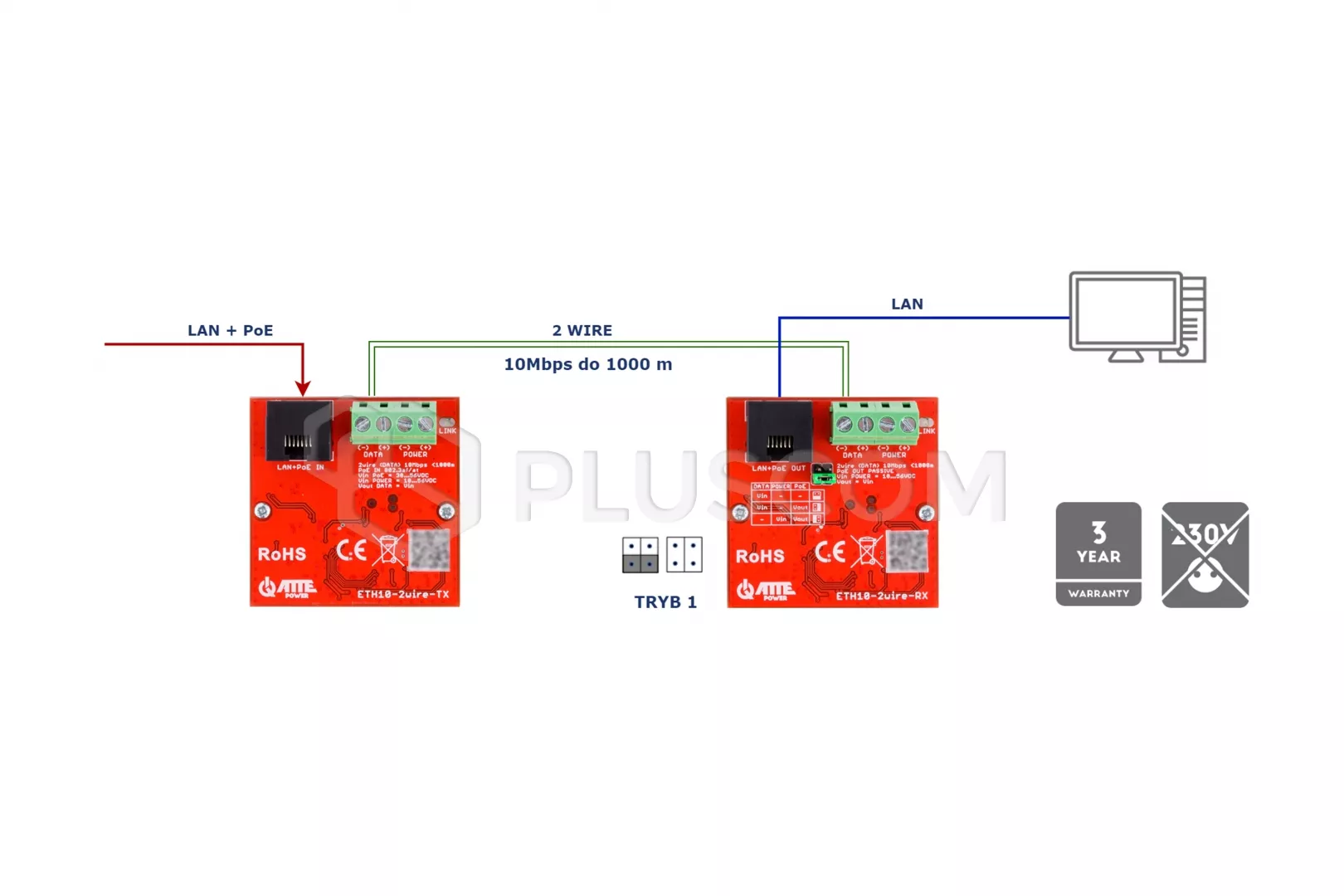

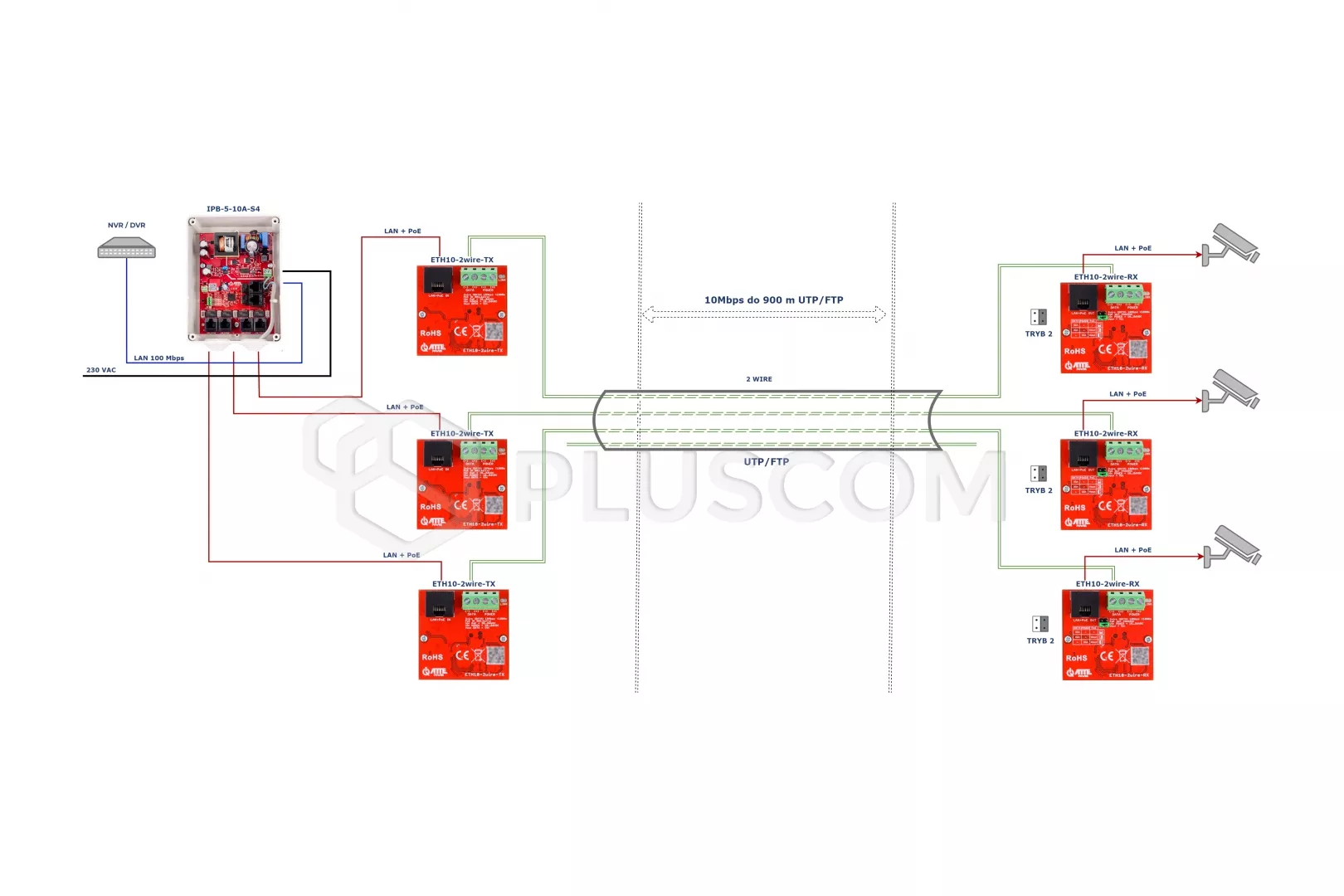

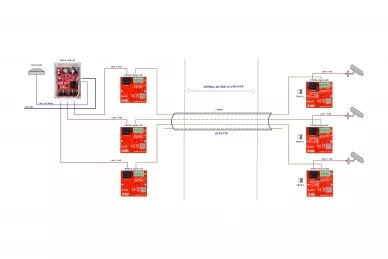

Le module ETH10-2wire-TX est alimenté par n'importe quel commutateur PoE (port RJ45) et permet ensuite, via 2 câbles, la communication réseau bidirectionnelle et l'alimentation du module ETH10-2wire-RX avec la caméra PoE. En option, les appareils peuvent être alimentés par des connecteurs à vis POWER. La longueur maximale du câble dans le chemin 2wire est de 1000m. Une caméra ou un autre récepteur PoE peut être connecté au port RJ45 du module ETH10-2wire-RX à l'extrémité de la ligne.

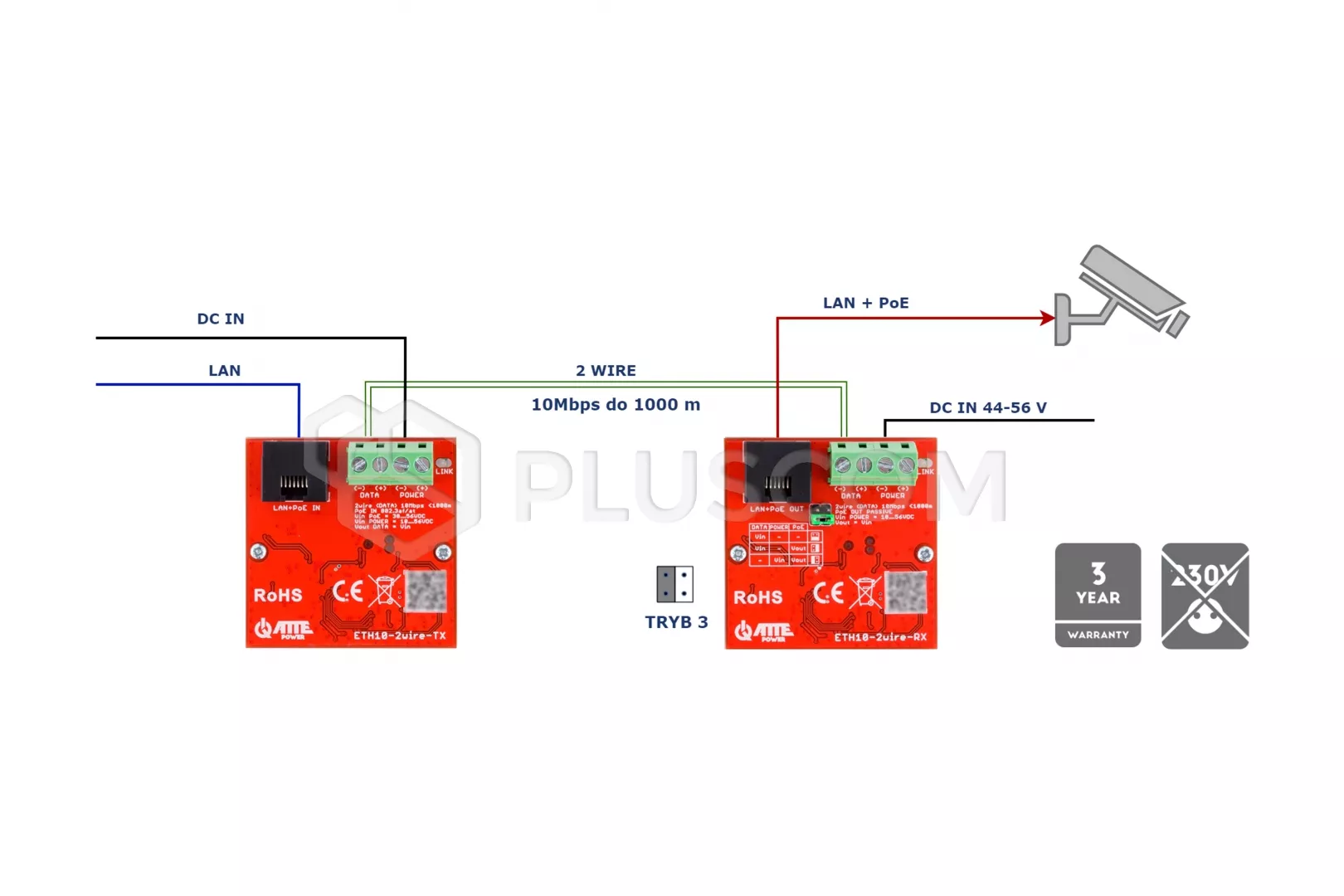

Selon le mode de fonctionnement choisi pour les convertisseurs, l'alimentation électrique et les appareils qui y sont connectés peuvent être mis en œuvre de plusieurs manières. Alimentation PoE ou à partir d'une alimentation externe. A la fois du côté de l'émetteur ETH10-2wire-TX et du côté du récepteur ETH10-2wire-RX. L'appareil a un très faible encombrement, ce qui permet de l'intégrer facilement dans des espaces restreints, par exemple dans des bureaux. La petite taille de l'appareil lui permet d'être facilement installé dans des espaces restreints, par exemple dans une base de caméra ou un boîtier d'installation.
La façon la plus pratique de le monter est d'utiliser les boîtiers et les plaques de montage de la série ABOX, équipés d'un trou de système dans la grille de 10,8 mm. Cette solution système permet de monter les dispositifs sélectionnés verticalement ou horizontalement dans n'importe quel trou du boîtier ou de la plaque de montage. En utilisant un adaptateur supplémentaire, le dispositif peut être installé sur un rail TH-35.
Le boîtier permet plusieurs types de montage :
- à l'aide de broches de montage sur une grille 10.8, qui se trouve dans tous les boîtiers ABOX
- par vissage à travers des trous supplémentaires sur n'importe quelle surface plane
- en utilisant la plaque d'assemblage ADD-RACK2U1 ou ADD-RACK2U2
- en utilisant des clips supplémentaires sur le rail TH35 (DIN) ADD-TH35
DONNÉES TECHNIQUES :
- Nombre total de ports : 2 ports PoE, 2 bornes à vis
- Port PoE IN : LAN + port PoE IN
- Ports PoE OUT : LAN + PoE OUT
- Ports LAN 10/100Mbps : LAN + PoE IN, LAN + PoE OUT
- Tension d'entrée : Vin PoE - 30 ... 56 V, Vin Power - 10 ... 56 V
- Tension de sortie PoE : VoutDATA = Vin, Vout = Vin
- Consommation électrique : 1,35 W (circuit complet)
- Contrôle de la puissance de sortie : Cavaliers - configuration dans le manuel et sur l'appareil
- Protection contre les surtensions : LAN et DATA
- Protection contre les surcharges : LAN + PoE IN - protection contre les surcharges de 0,6 A
- Longueur du câble 2WIRE path : < 1000m - 2 câbles simples à paires torsadées
- Signalisation du chemin 2 fils : LED LINK (vert) - lien et transmission de données dans le chemin 2 fils
- Indication de l'alimentation électrique : LED du port RJ45 (jaune) - alimentation électrique présente
- Signalisation de la transmission : LED port RJ45 (vert) - liaison et transmission de données sur le chemin LAN
- Plage de température de fonctionnement : -25°C ... +65°C
- Degré de protection : IP20
- Dimensions : 51 x 51 x 22 mm
- Poids : 0,05 kg
