ATTE ETH-ETH500-SET Prolongateur de portée LAN+PoE

ATTE ETH-ETH500-SET LAN+PoE range extender up to 800m

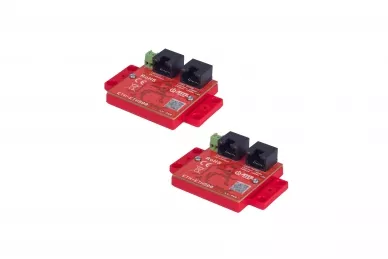

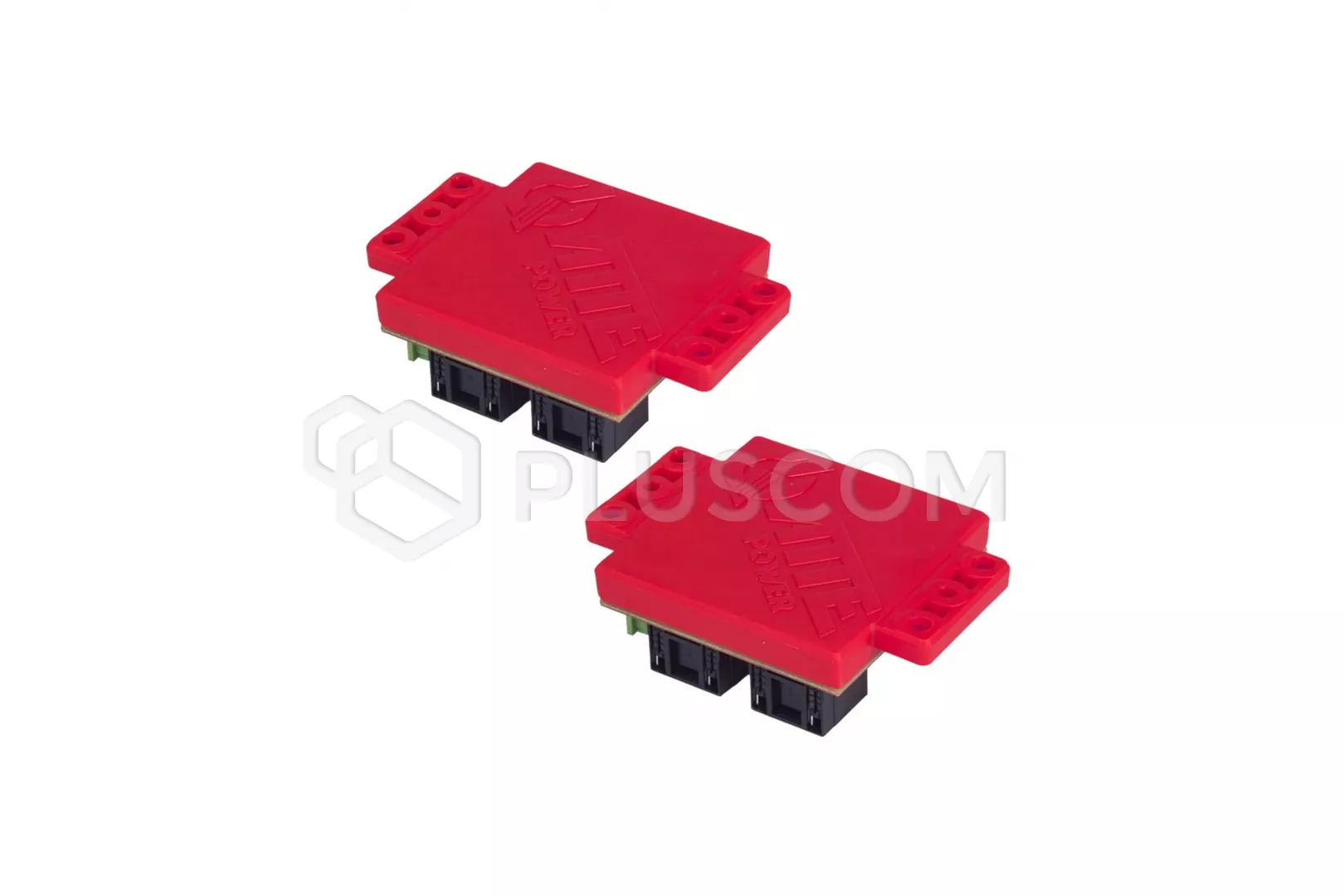

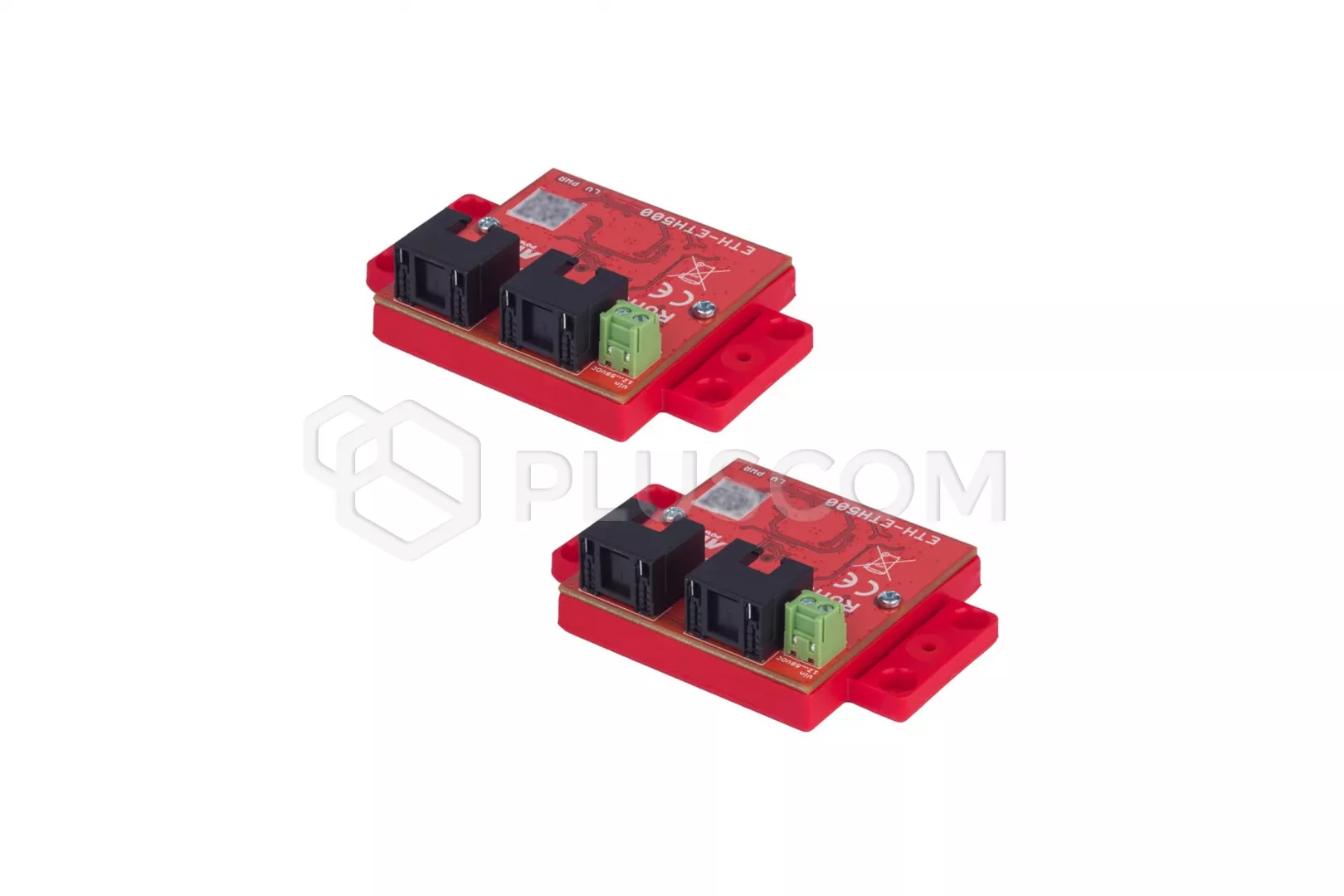

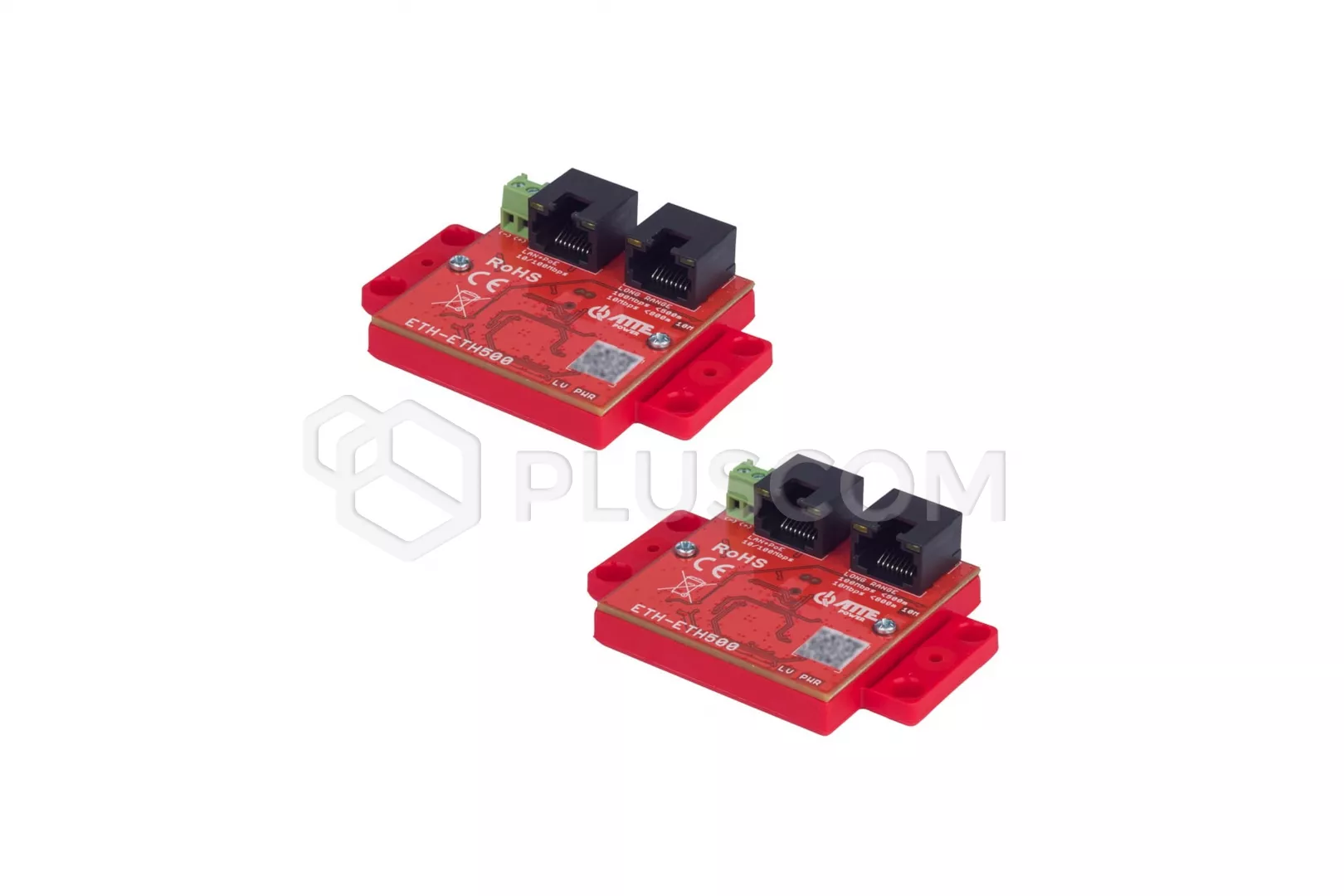

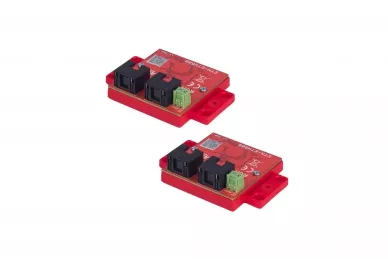

L'ETH-ETH500-SET est un ensemble de deux convertisseurs pour étendre la portée d'un LAN avec POE. Installé entre un commutateur PoE et une caméra IP alimentée par PoE, il étend la portée du réseau jusqu'à 800m en utilisant un câble UTP standard.
Ces dispositifs permettent d'installer des caméras ou d'autres dispositifs PoE IP dans des endroits éloignés où l'installation d'un câblage supplémentaire est impossible ou peu rentable.
L'utilisation de l'ETH-ETH500-SET facilite la modernisation des systèmes de télévision existants basés sur des caméras analogiques avec un câblage UTP de plus de 100m où il n'est pas possible d'installer un équipement réseau standard.

Caractéristiques principales :

• transmet les données Ethernet et PoE sur un câble UTP standard
• étend la portée Ethernet+PoE jusqu'à 800 m à 10 Mbps ou 500 m à 100 Mbps en utilisant un câble UTP
• l'utilisation de l'ETH-ETH500SET n'affecte pas l'identification du récepteur PoE dans l'interrupteur de puissance
• débit total de 10/100 Mbps
• le débit symétrique assure un chargement et un téléchargement cohérents
• sélection automatique de la bande passante maximale
• compatible avec les principales normes PoE de l'IEEE et les protocoles réseau pour UDP, TCP/IP, HTTP/HTTP
• Des indicateurs LED confirment l'état de fonctionnement
• en combinaison avec les boîtiers de la série ABOX, conformité totale avec les exigences environnementales (température ambiante, humidité avec condensation, conditions de haute/basse tension et protection contre les tensions transitoires)
• température de fonctionnement étendue de -25°C à +65°C

Le module ETH-ETH500 peut être alimenté par n'importe quel commutateur PoE (port RJ45) Les modules ETH-ETH500 sont ensuite connectés par un câble UTP via les ports LONG RANGE La longueur maximale du câble dans le chemin LONG RANGE est de 800m. La connexion entre les modules ETH-ETH500 nous fournit une communication réseau bidirectionnelle et une alimentation PoE.
Les dispositifs peuvent être alimentés en option par des connecteurs à vis POWER. Dans ce cas, ils doivent être alimentés indépendamment des deux côtés du chemin LONG RANGE.
Une caméra ou un autre récepteur PoE peut être connecté au port RJ45 de l'ETH-ETH500 à l'extrémité de la ligne. Une fois que le récepteur PoE est correctement identifié dans le commutateur d'alimentation, tous les appareils sont alimentés et une connexion est établie sur l'ensemble du chemin.

Application

• Mise à niveau des installations analogiques de vidéosurveillance existantes vers des systèmes basés sur Ethernet
• Construction d'installations de vidéosurveillance pour les fermes photovoltaïques, les terrains de jeu et les zones récréatives, les parcs urbains
• la surveillance de chantiers de construction où, avec un budget limité, une installation doit être réalisée sur une zone étendue. Faible coût du câblage tout en maintenant la sécurité d'utilisation dans des zones souvent endommagées.

DONNÉES TECHNIQUES :

• Nombre total de ports : 4 ports PoE, 2 bandes à vis
• Ports PoE IN/OUT : LAN + PoE
• Ports LAN 10/100 Mbps : LAN + PoE, LAN + PoE LONG RANGE
• Ports LAN longue portée : LAN + PoE LONG RANGE
• Tension d'entrée : Vin PoE - 44 ... 58 V, Vin - 12 ... 58 V
• Tension de sortie PoE : Vout = Vin
• Consommation électrique : 1,35 W (circuit complet)
• Longueur du câble de la voie longue :
  • < 250m - UTP 100 Mbps Puissance maximale 50 W PoE
  • < 500m - UTP 100 Mbps Puissance maximale 25W PoE
  • 800m - UTP 10 Mbps Puissance maximale 15 W PoE
• Signalisation de la bande passante du LAN : LED 10Mb - transmission LAN sur le chemin LONG RANGE à 10Mbps
• Indication d'alimentation : LED PWR (blanc) - alimentation présente
• Indication PoE : LED RJ45 port (jaune) - présence de l'alimentation PoE
• Indication de transmission : LED RJ45 port (vert) - lien et transmission de données dans le chemin LAN
• Conception du boîtier : base de montage universelle
• Montage : goujons d'installation, adaptateurs supplémentaires pour TH-35 et rail RACK disponibles
• Degré de protection : IP20
• Plage de température de fonctionnement : -25°C...+65°C

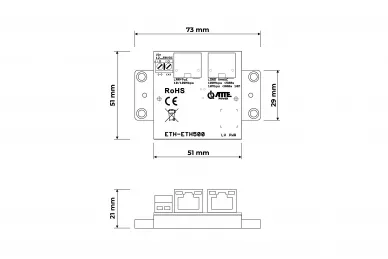

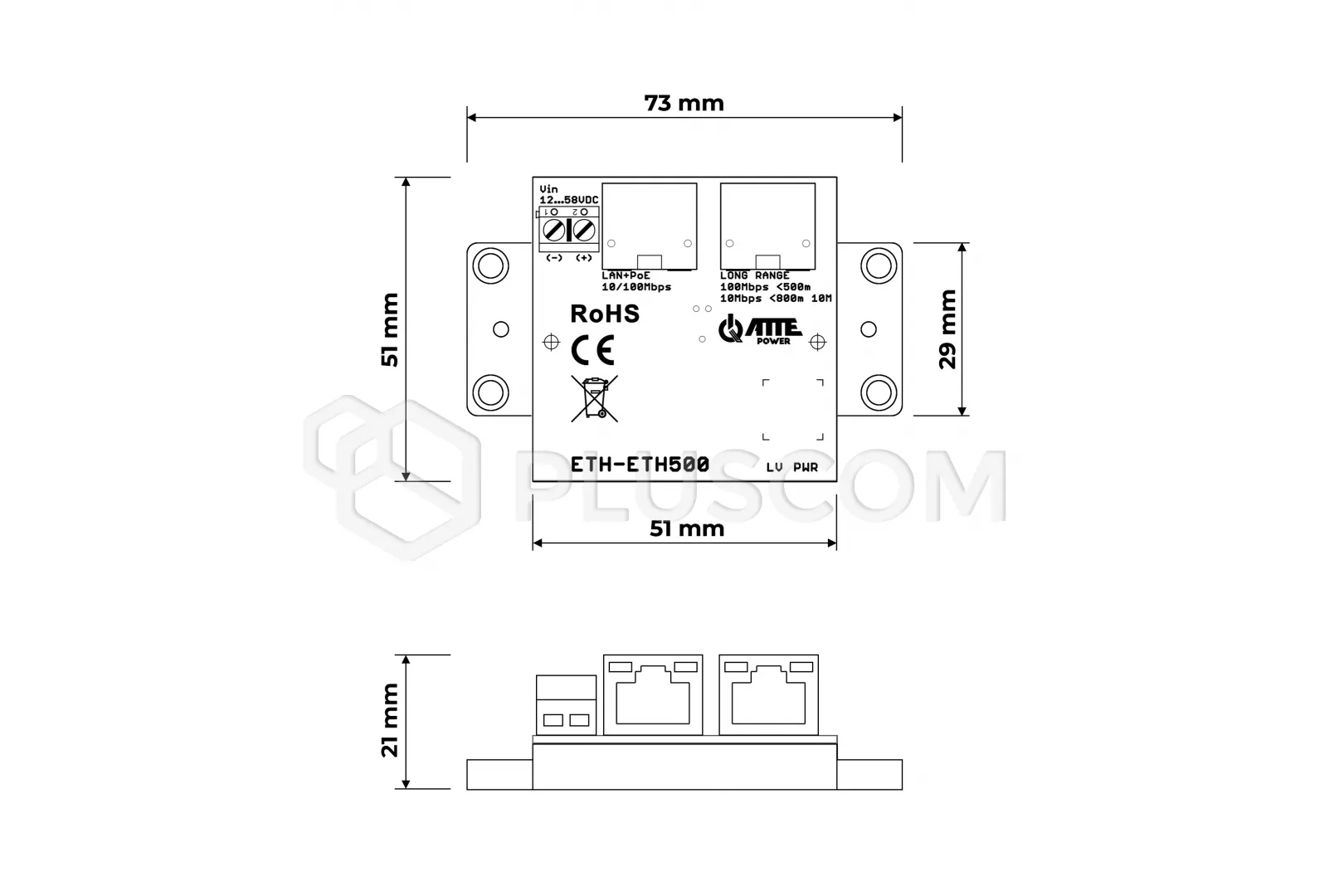

• Dimensions : 51(73) x 51 x 21 mm
• Poids : 0,026 kg
