Atte ETH-2wire-SET ensemble de convertisseurs actifs

Atte ETH-2wire-SET pour la transmission LAN + PoE sur 2 câbles 100Mbps jusqu'à 300m

L'ETH-2wire-SET est un ensemble de convertisseurs actifs pour la transmission de données Ethernet et l'alimentation PoE en utilisant 2 fils, par ex. un câble UTP à paires torsadées. Ces dispositifs permettent d'installer des caméras ou d'autres dispositifs IP PoE dans des endroits où le remplacement du câblage existant est impossible ou peu rentable. Le module ETH-2wire-TX est alimenté par n'importe quel commutateur PoE (port RJ45) et permet ensuite, via 2 câbles, la communication réseau bidirectionnelle et l'alimentation du module ETH-2wire-RX. La longueur maximale du câble dans le chemin 2wire est de 300m. Une caméra ou un autre récepteur PoE peut être connecté au port RJ45 du module ETH-2wire-RX à l'extrémité de la ligne. Les appareils peuvent être alimentés en option par les connecteurs à vis POWER.

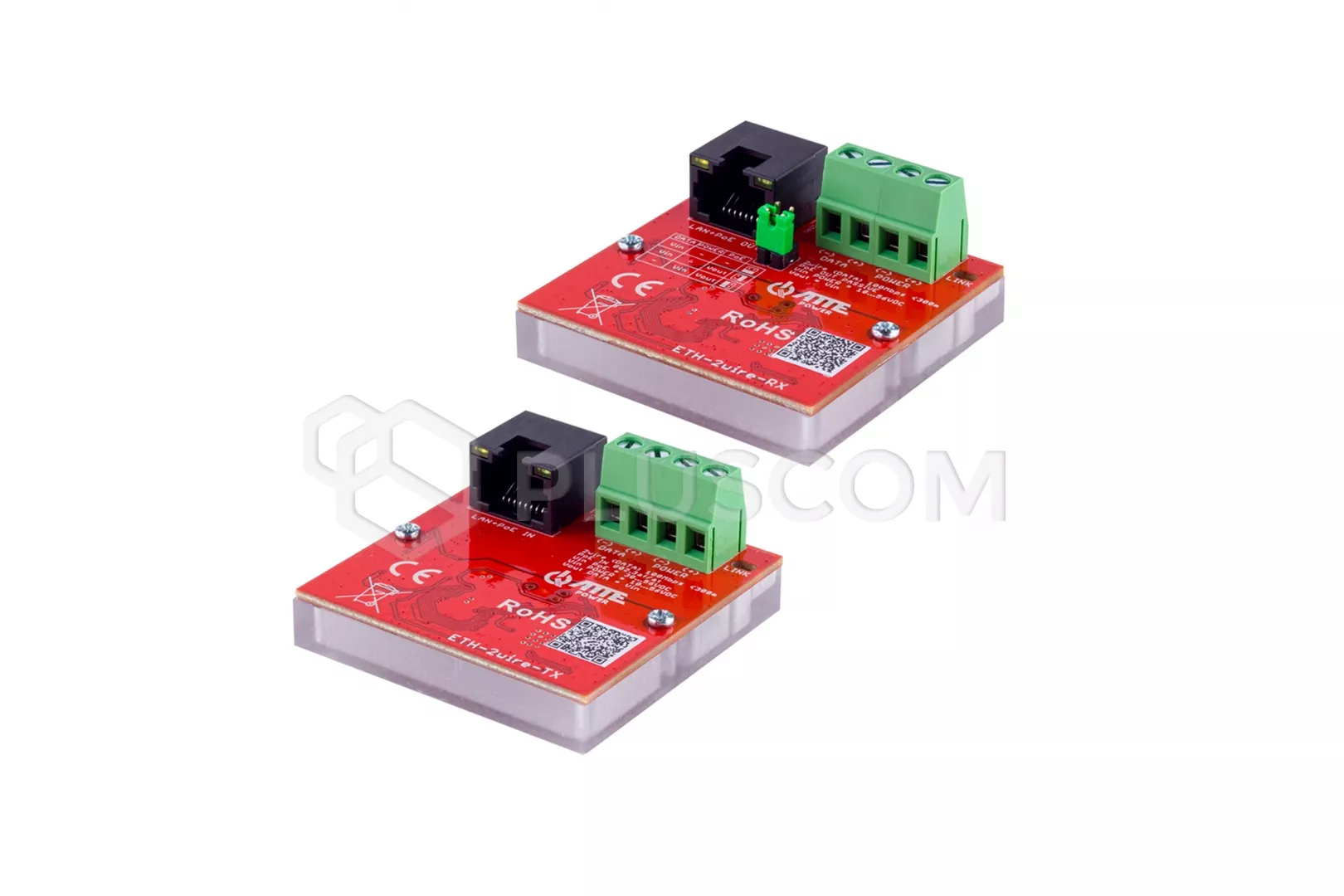

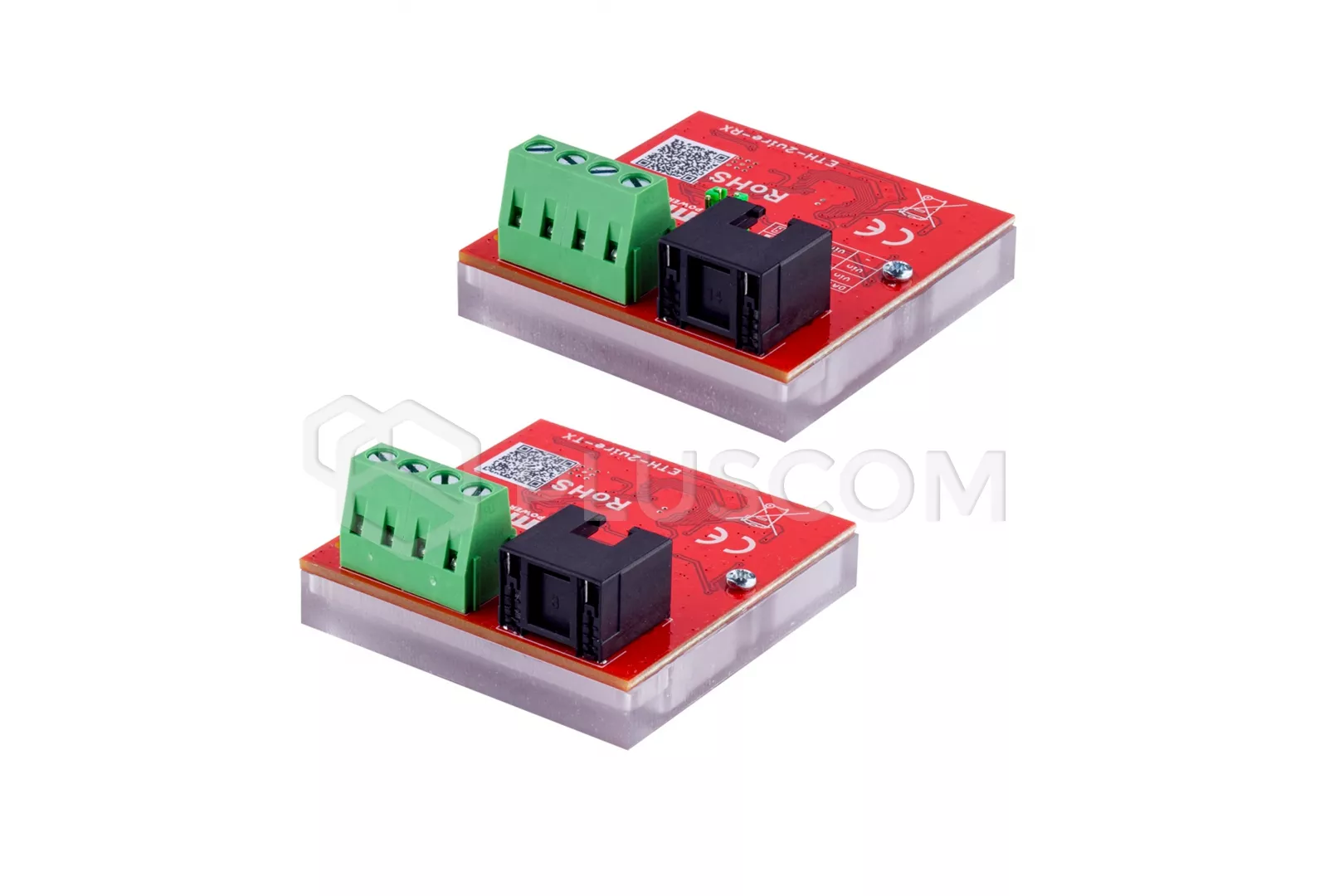

Le boîtier en polycarbonate est une solution intelligente pour garantir l'isolation et l'encombrement le plus faible possible. Sa petite taille offre un large éventail d'options d'installation.

DONNÉES TECHNIQUES :

• Ports LAN : 1 port RJ45 100Mbps
• Connecteurs :
• • RJ-45
  • Bornier à vis - conducteurs 0,32-3,3 mm2 (22-12 AWG)

• Fonctions du port :

• ETH-2wire-TX :
• • PoE IN (alimentation du tronc à partir de la ligne PoE) : PASSIVE (jusqu'à 30W), 802.3at (jusqu'à 30W), 802.3af (jusqu'à 15W)
  • PINS PoE : 1,2 (V+/-) 3,6 (V+/-) et/ou 4,5 (V+/-) 7,8 (V+/-)
• POWER : alimentation alternative pour le chemin lorsque le PoE n'est pas disponible
• DATA (2wire) : transmission des données et de l'alimentation sur 2 fils
• ETH-2wire-RX :
• • PoE OUT (alimentation des récepteurs PoE) : PASSIF
  • PINS PoE : 4,5 (V+) 7,8 (V-)
• POWER : alimentation alternative (voir configuration des cavaliers)
• DATA (2wire) : transmission des données et de l'alimentation sur 2 fils

EXEMPLES D'APPLICATION :

MODE 1 Exemple de configuration de l'ensemble en mode 1 - récepteur sans alimentation PoE

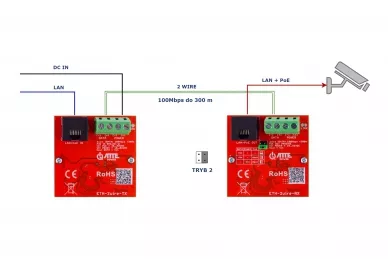

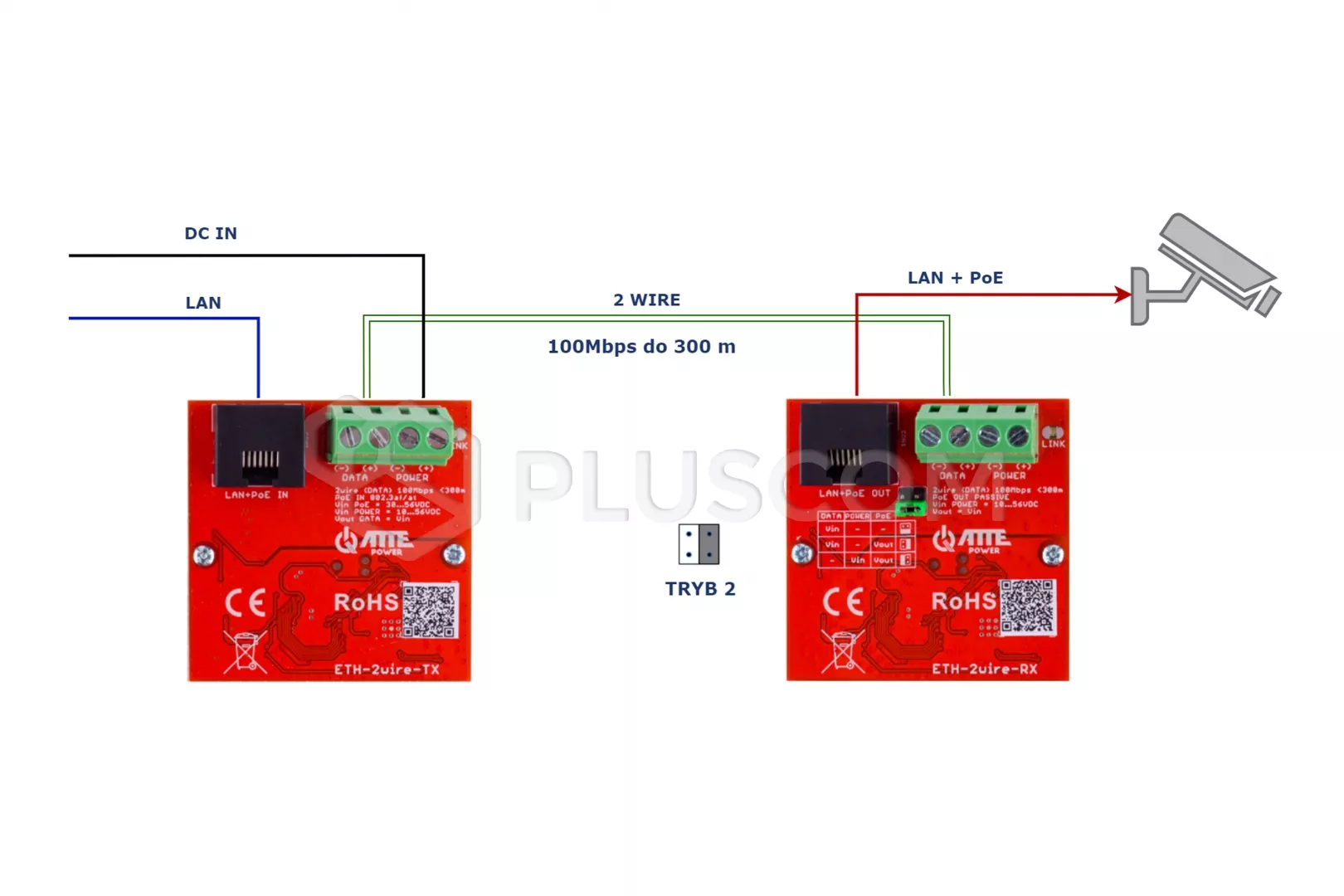

MODE 2 La caméra est alimentée par PoE via le chemin 2WIRE. Dans cette configuration, il faut faire attention aux chutes de tension dans le chemin 2WIRE. Le budget PoE fourni à la caméra dépend du diamètre et de la longueur du câble utilisé.

MODE 3 La caméra est alimentée par PoE via le chemin 2WIRE. Dans cette configuration, il faut faire attention aux chutes de tension dans le chemin 2WIRE. Le budget PoE fourni à la caméra dépend du diamètre du câble utilisé. L'émetteur et le récepteur ETH-2WIRE fonctionneront correctement dans la plage 24-56V, mais la caméra connectée au récepteur nécessite généralement une alimentation PoE de 44-56V. Ces facteurs doivent être pris en compte lors de la sélection de la tension d'alimentation de l'émetteur ETH10-2WIRE-TX. Nous recommandons d'utiliser l'alimentation APS-90-550-OF ou le convertisseur ASUC-100-550-OF dans le cas de systèmes avec alimentation de secours.

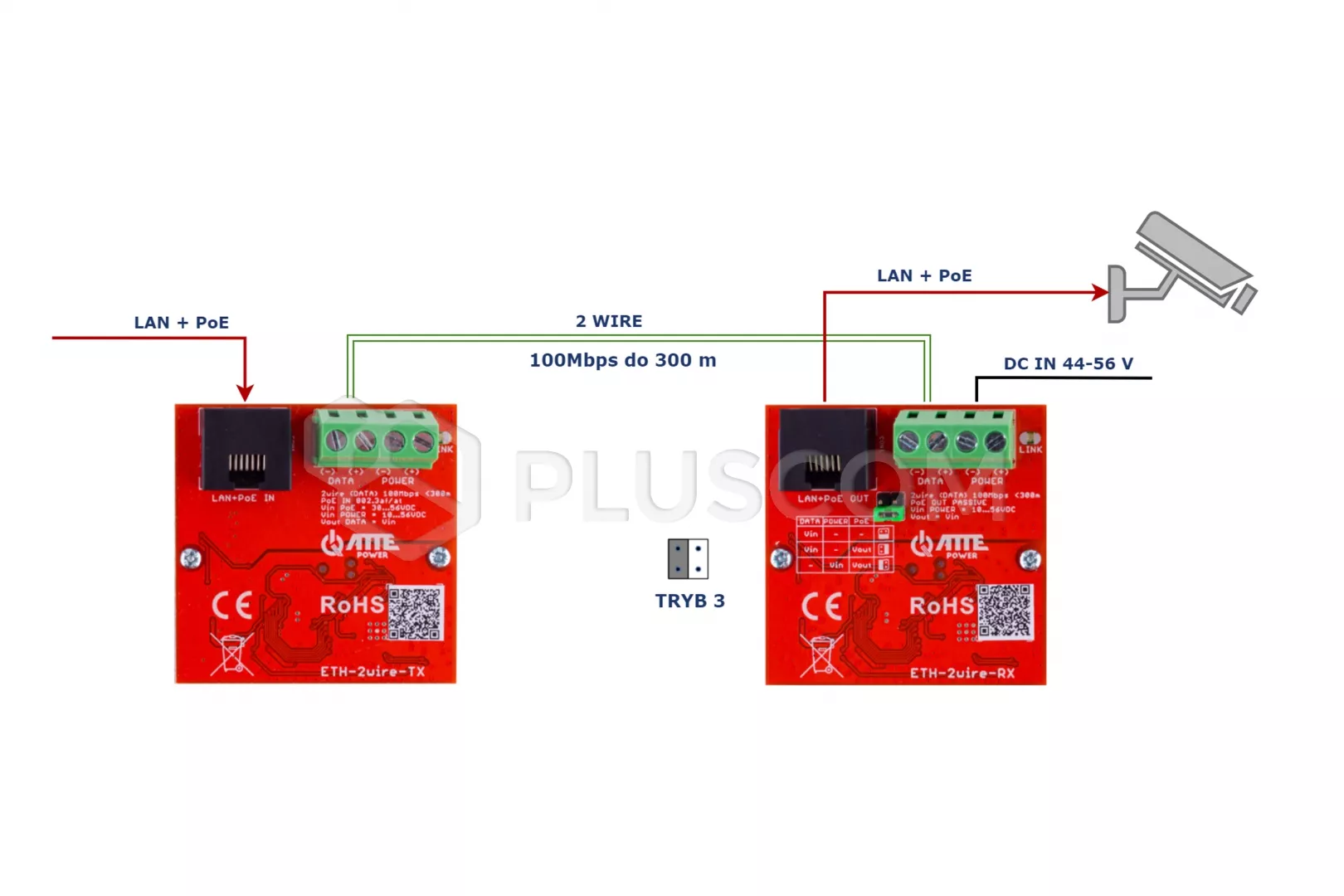

MODE 4 La caméra est alimentée par PoE directement depuis le récepteur ETH-2WIRE-RX Le récepteur ETH-2WIRE-RX fonctionnera correctement dans la plage de tension DC IN 24-56V, cependant la caméra connectée au récepteur nécessite généralement une alimentation PoE de 44-56V. Ces facteurs doivent être pris en compte lors de la sélection de la tension d'alimentation du récepteur ETH-2WIRE-RX. L'émetteur ETH-2WIRE-TX peut fonctionner avec n'importe quelle norme PoE dans cette configuration.

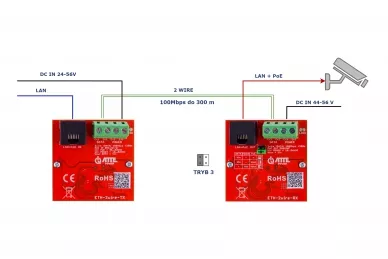

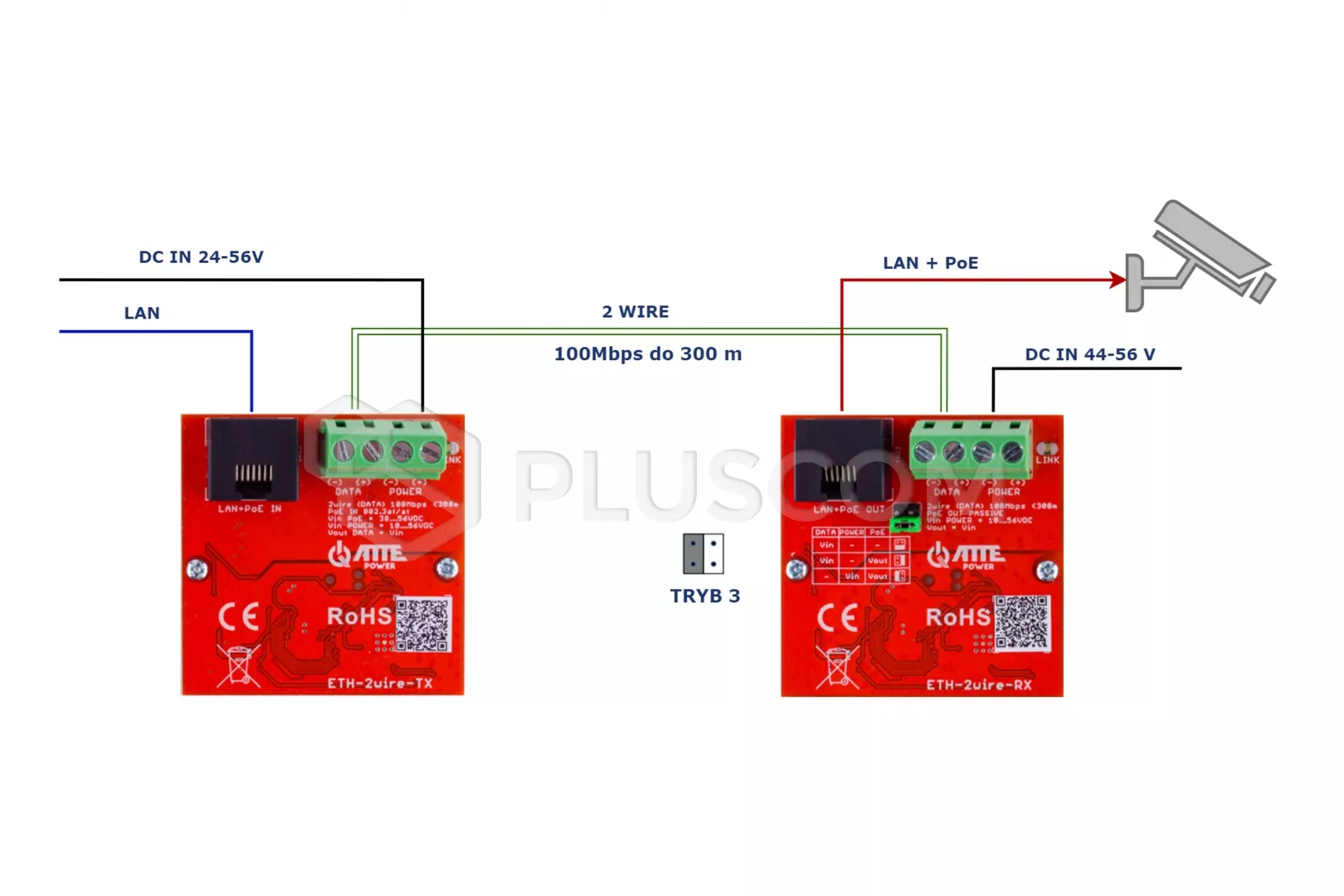

MODE 5 La caméra est alimentée par PoE directement à partir du récepteur ETH-2WIRE-RX Le récepteur ETH-2WIRE-RX fonctionnera correctement dans la plage 24-56V, mais la caméra connectée au récepteur nécessite généralement une alimentation PoE à 44-56V. L'émetteur ETH10-2WIRE-TX peut fonctionner dans cette configuration avec une entrée DC IN 24-56V fournie au connecteur POWER.
