ATTE AUPS-40-120-XL1 Alimentation tampon dans un boîtier extérieur

ATTE AUPS-40-120-XL1 alimentation tampon en boîtier externe ABOX-XL1

La série ATTE AUPS est dédiée aux systèmes de vidéosurveillance, aux systèmes de contrôle d'accès et aux systèmes d'alarme.
Elle est idéale pour fournir une alimentation tampon aux récepteurs nécessitant un fonctionnement ininterrompu pendant les coupures de courant périodiques. De plus, l'AUPS-40-120-XL1 peut fonctionner avec des batteries SLA sans entretien.

L'unité fonctionne avec des onduleurs de la série ASUC, qui augmentent la tension de sortie et l'adaptent aux exigences de l'installation (par ex. à 24/48/55 VDC) et avec les modules de stabilisation des séries AVC ou AVIC, recommandés pour les consommateurs qui ont besoin d'une alimentation stable de 12 VDC.

CARACTÉRISTIQUES PRINCIPALES :

• longue durée de sauvegarde de l'alimentation par rapport aux systèmes classiques utilisant des blocs d'alimentation UPS
• économie d'énergie et faible accumulation de chaleur à l'intérieur du boîtier grâce au rendement élevé de l'alimentation (92 %)
• Protections contre les courts-circuits (SCP), les surcharges (OLP), les surtensions et les surchauffes (OHP)
• protection de la batterie contre la surdécharge (UVP), la surcharge et la connexion inversée
• démarrage sans alimentation secteur (à partir de la batterie)
• sorties techniques OUF et ACF (surveillance opérationnelle et intégration dans d'autres systèmes)
• montage aisé de modules supplémentaires grâce à des ouvertures dans la grille de 10,8 mm
• possibilité de conserver les câbles à l'intérieur du boîtier

Pour étendre l'alimentation à 8 canaux de sortie, il faut utiliser le module fusible AF-08-00-OF. Adaptateur ADD-PMAL pour faciliter le montage du boîtier sur des poteaux ou des lampadaires (en option).

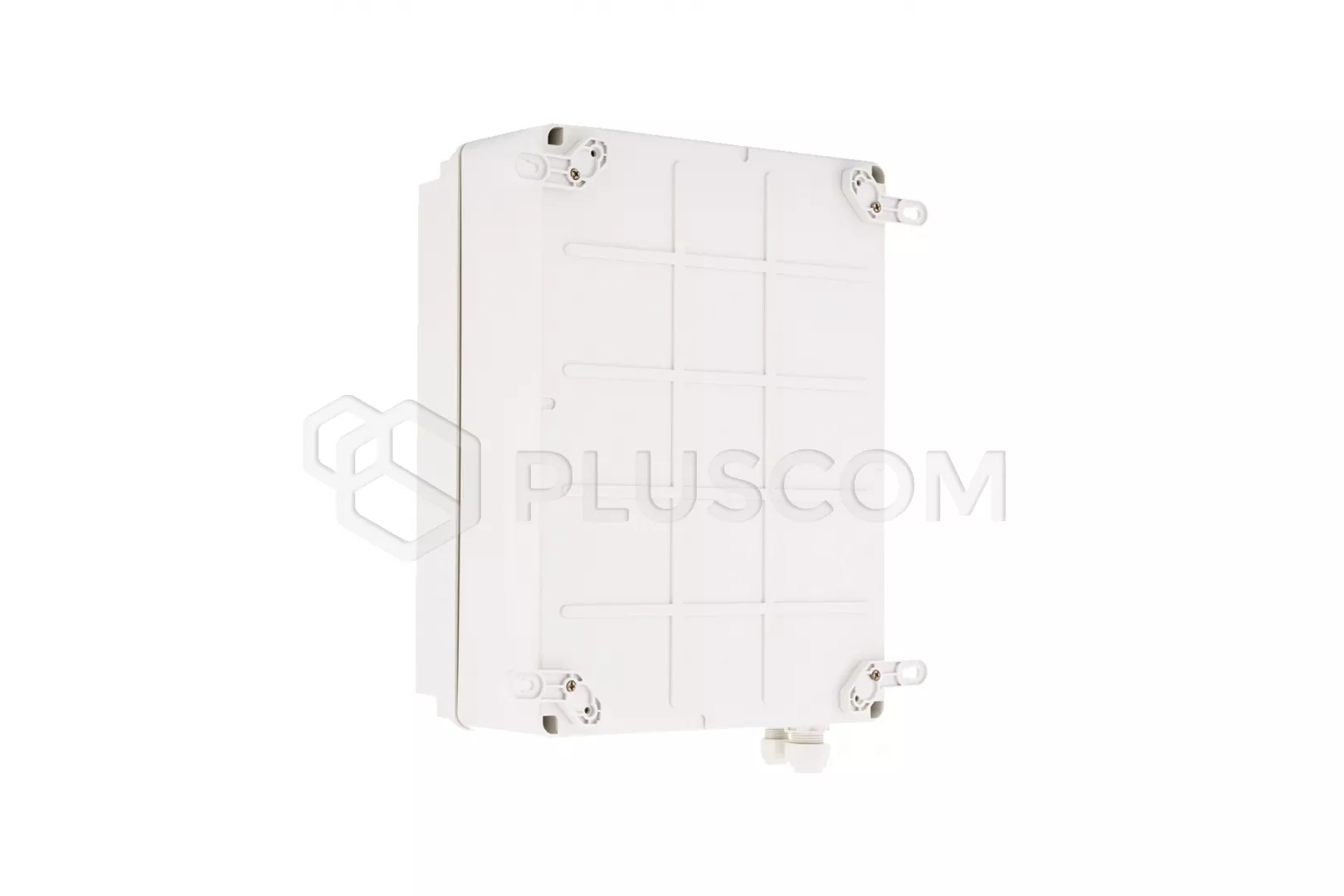

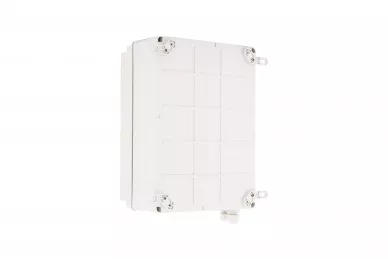

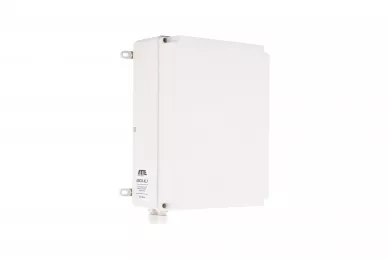

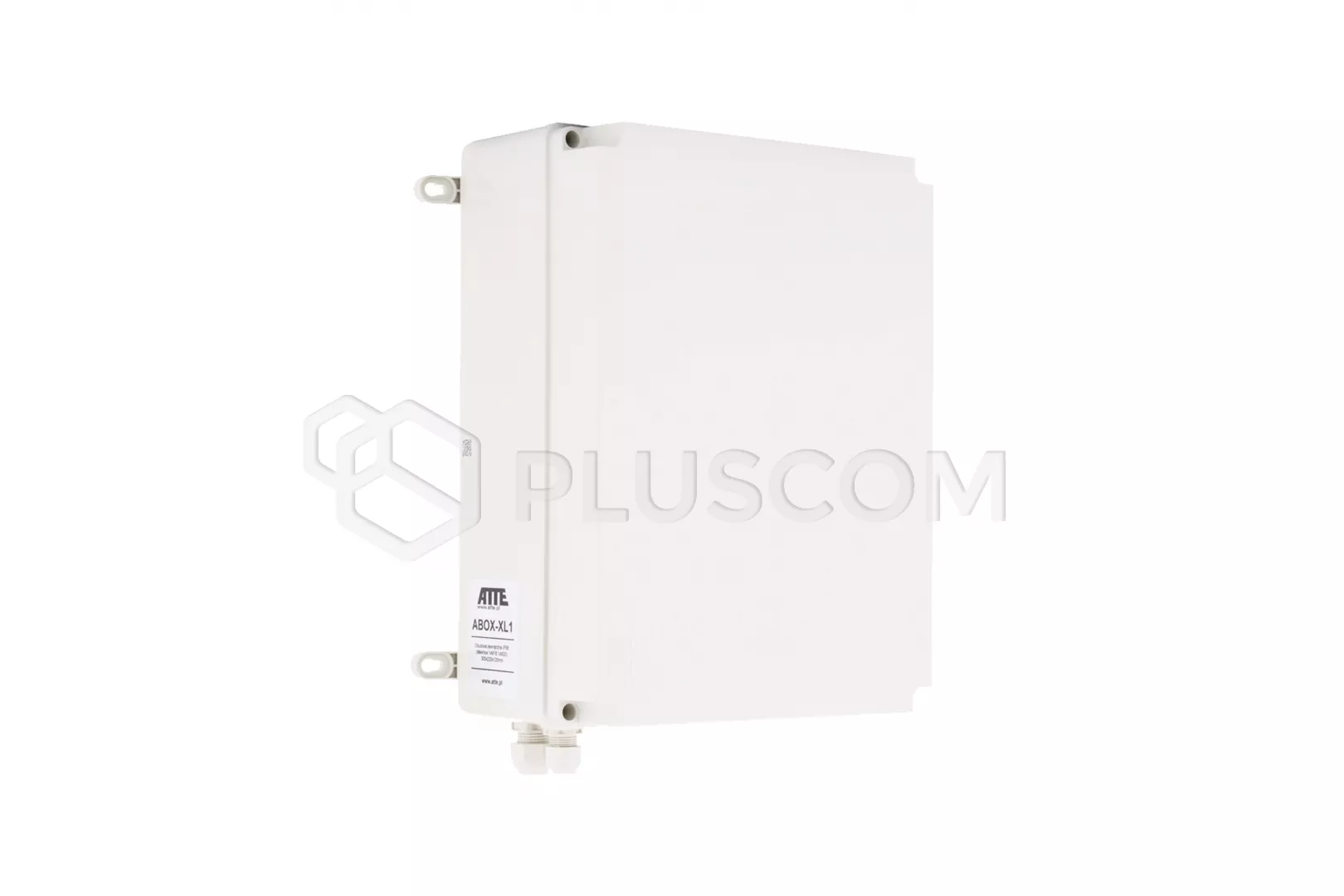

L'alimentation est logée dans un boîtier extérieur ABOX-XL1.qui offre une solution pratique au problème de la protection de l'équipement et des connexions de câbles montés à l'extérieur. Le plastique de haute qualité offre une résistance aux rayons UV et à d'autres facteurs atmosphériques défavorables et présente les caractéristiques suivantes :

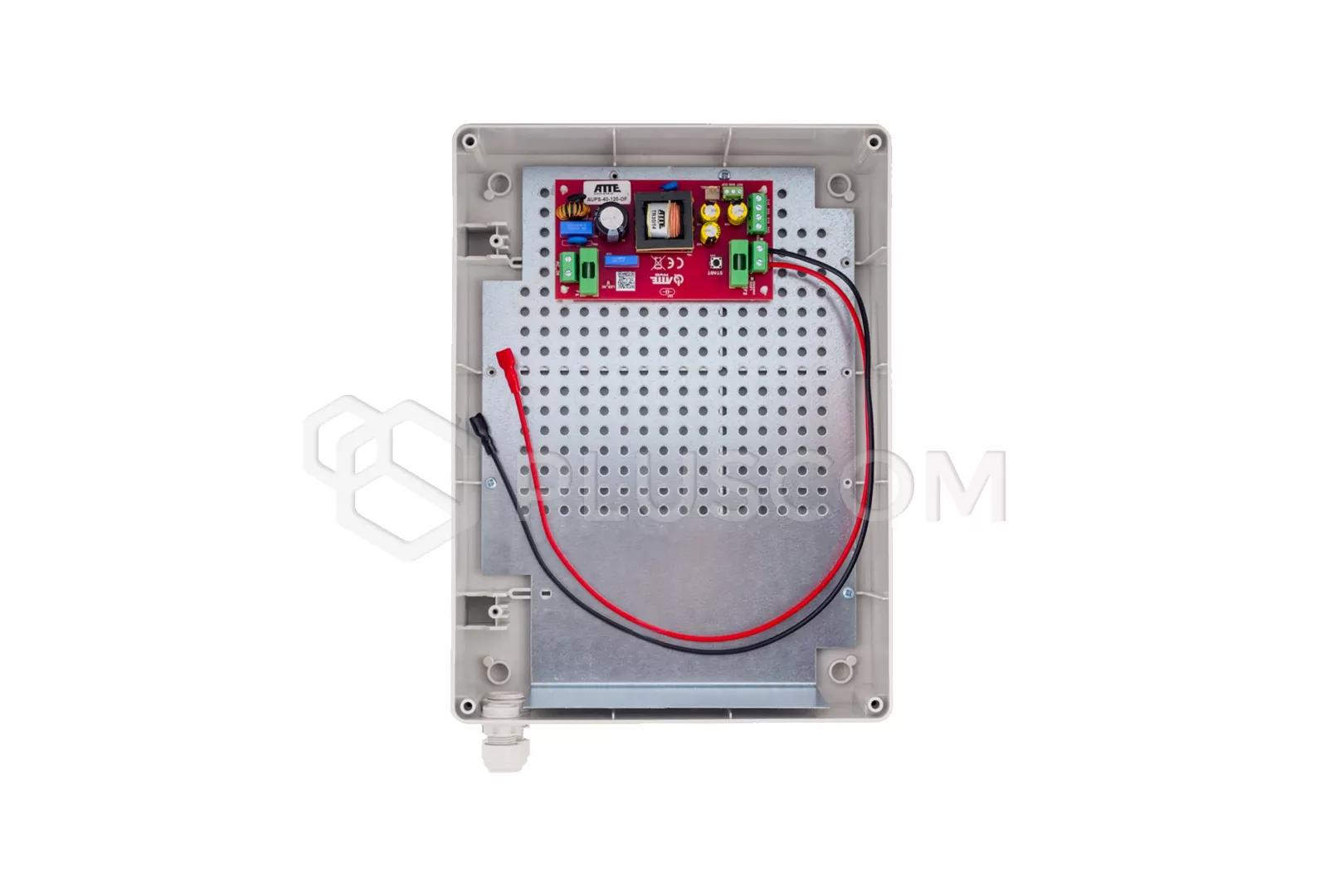

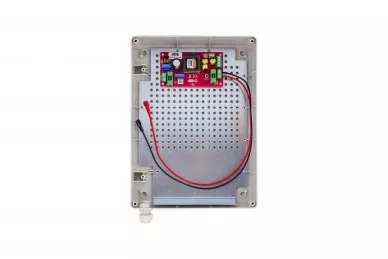

• plaque de montage avec coude, pour batterie 18Ah
• couvercle et boîtier reliés par une ligne pour faciliter l'entretien

• rangement du câble à l'intérieur du boîtier
• entrée des câbles par les presse-étoupes installés dans le boîtier : 1xM16 et 1xM20
• 4 supports de montage inclus, permettant de monter le boîtier sans compromettre le niveau de protection IP56

DONNÉES TECHNIQUES :

• tension de sortie : 12VDC (10,2 - 13,8 VDC)
• tension d'entrée : AC 230V (190-260V)
• courant de sortie : max 5A
• puissance 60W
• efficacité : 92% @40W
• tension d'entrée : 190-260VAC
• courant de charge de la batterie : jusqu'à 1,5A
• protections :
• • protection de l'entrée de l'alimentation
  • protection de la sortie de l'alimentation
  • protection du circuit de la batterie
• signalisation du module :
• • LED1 (jaune) - présence de la tension secteur
  • LED2 (vert) - présence de la tension de sortie
  • LED3 (rouge) - charge de la batterie
• sorties techniques de type collecteur ouvert avec une charge maximale de 50mA
• • OUF - pas de tension + DC_OUT
  • ACF - pas de tension AC
• dimensions externes : 228x308x129mm
• espace pour la batterie : 1x 18Ah
• Poids : 1,42 kg
• degré de protection : IP56
• plage de température : -25°C~+50°C
