ATTE AUPS-40-120-L1 Alimentation tampon dans un boîtier extérieur

ATTE AUPS-40-120-L1 alimentation tampon en boîtier externe ABOX-L1

La série ATTE AUPS est dédiée aux systèmes de vidéosurveillance, aux systèmes de contrôle d'accès et aux systèmes d'alarme.
Elle est idéale pour fournir une alimentation tampon aux récepteurs nécessitant un fonctionnement ininterrompu pendant les coupures de courant périodiques. De plus, l'AUPS-40-120-L1 peut fonctionner avec des batteries SLA sans entretien.

L'unité fonctionne avec des onduleurs de la série ASUC pour augmenter la tension de sortie et l'adapter aux exigences de l'installation (par ex. à 24/48/55 VDC) et avec des modules stabilisateurs de la série AVC ou AVIC, recommandés pour les récepteurs nécessitant une alimentation stable de 12 VDC.

CARACTÉRISTIQUES PRINCIPALES :

• longue durée de sauvegarde de l'alimentation par rapport aux systèmes classiques utilisant des blocs d'alimentation UPS
• économie d'énergie et faible accumulation de chaleur à l'intérieur du boîtier grâce au rendement élevé de l'alimentation (92%)
• protections contre les courts-circuits (SCP), les surcharges (OLP), la chaleur (OHP) et les surtensions
• protection de la batterie contre la surdécharge (UVP), la surcharge et la connexion inversée
• démarrage sans alimentation secteur (à partir de la batterie)
• sorties techniques OUF et ACF (surveillance opérationnelle et intégration dans d'autres systèmes)
• montage aisé de modules supplémentaires grâce à des ouvertures dans la grille de 10,8 mm
• possibilité de garder les câbles à l'intérieur du boîtier

Pour étendre l'alimentation à 8 canaux de sortie, il faut utiliser le module fusible AF-08-00-OF. Adaptateur ADD-PMAL pour faciliter le montage du boîtier sur des poteaux ou des lampadaires (en option).

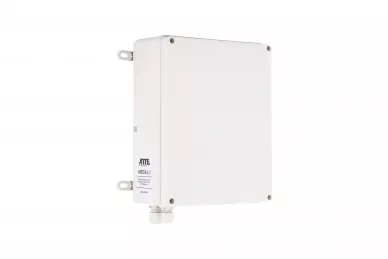

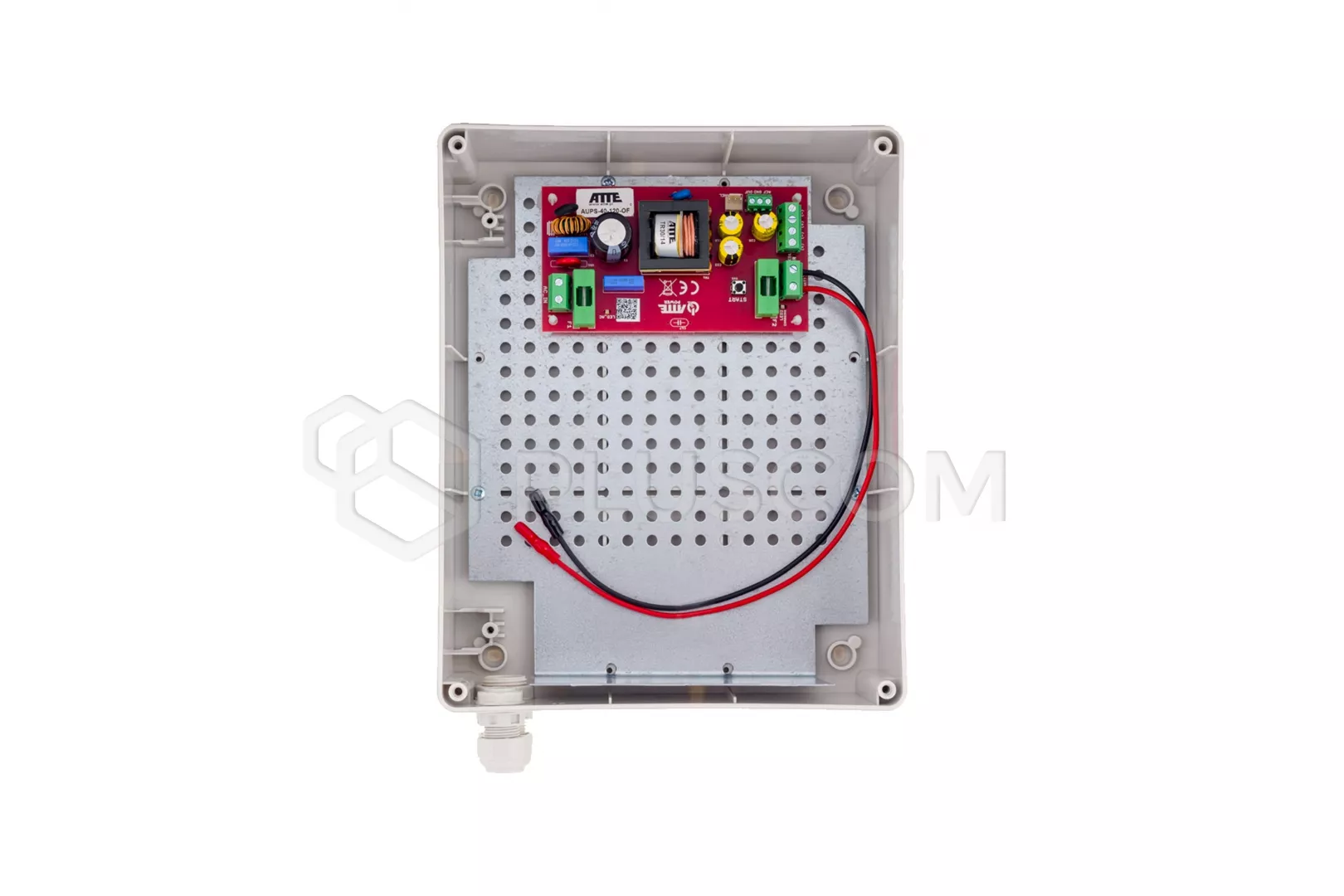

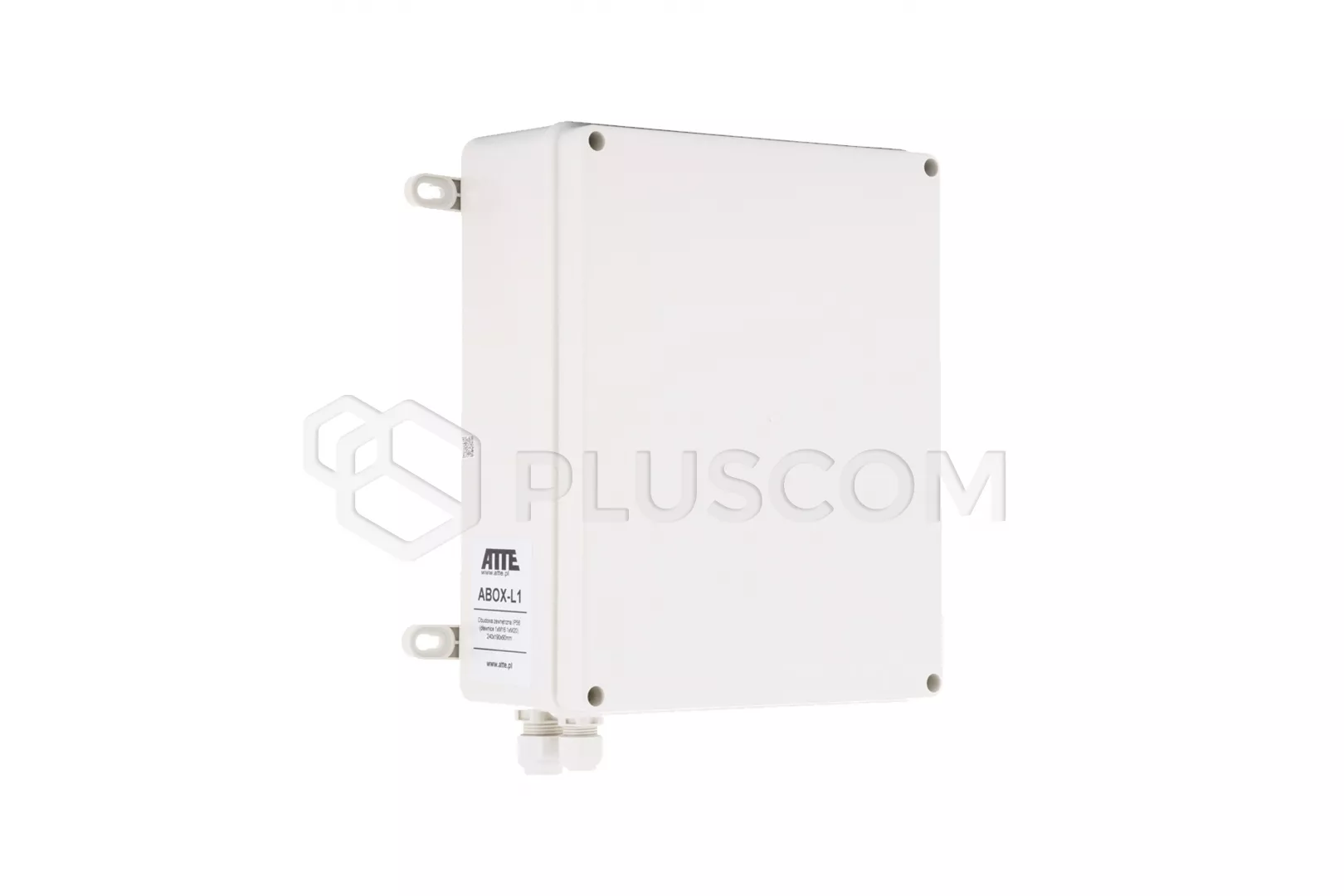

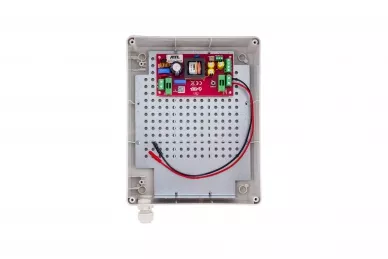

L'alimentation est logée dans un boîtier externe ABOX-L1.qui constitue une solution pratique pour la protection des équipements et des connexions de câbles montés à l'extérieur. Le plastique de haute qualité offre une résistance aux rayons UV et à d'autres facteurs atmosphériques défavorables et se caractérise par les caractéristiques suivantes :

• plaque de montage avec coude, pour batterie 7Ah
• couvercle et boîtier reliés par une ligne pour faciliter l'entretien

• rangement du câble à l'intérieur du boîtier
• entrée des câbles par les presse-étoupes installés dans le boîtier : 1xM16 et 1xM20

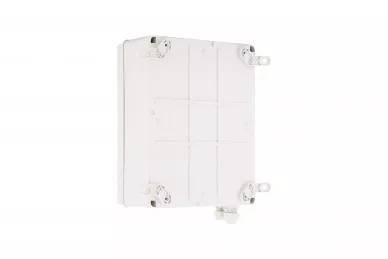

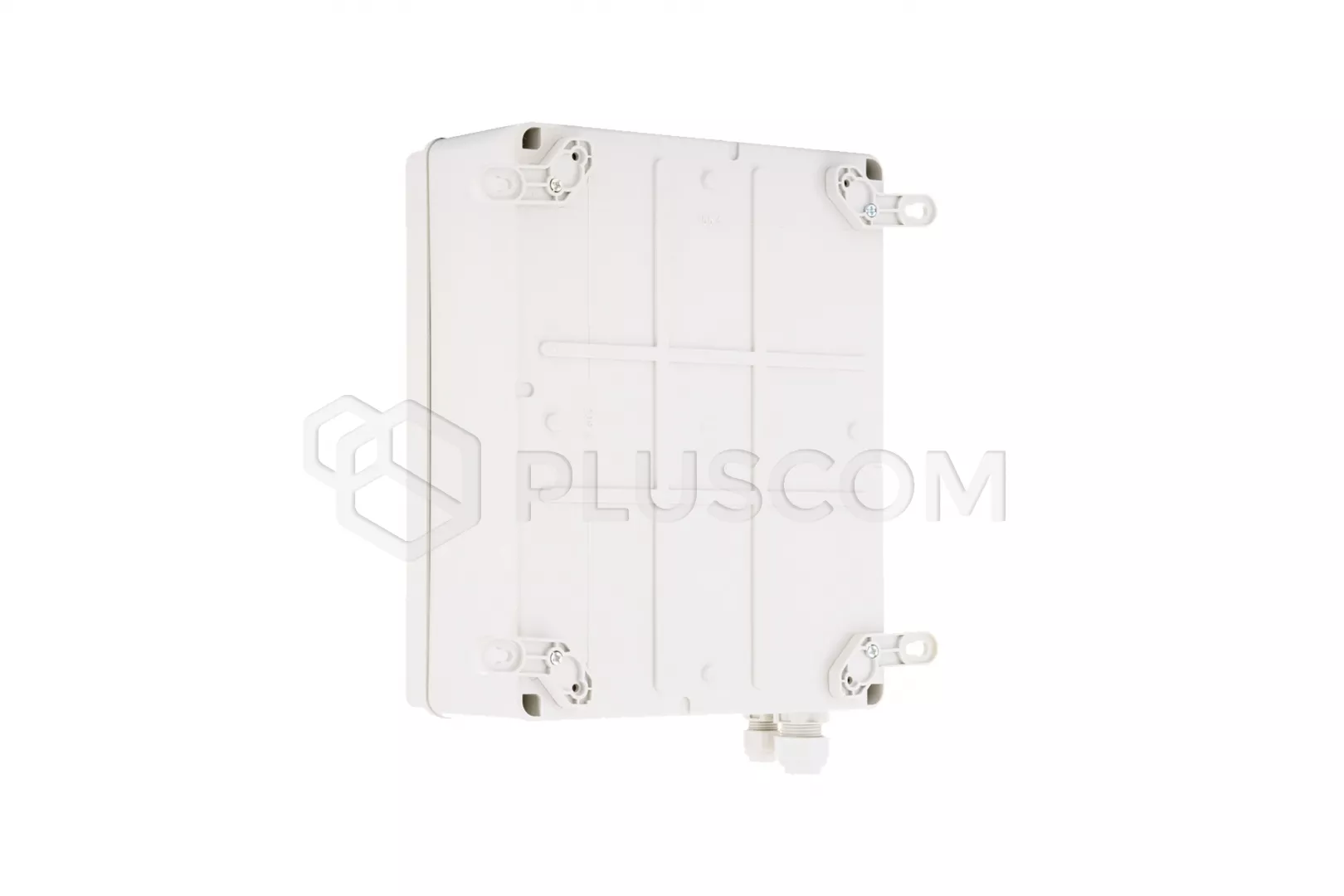

• 4 supports de montage inclus, permettant de monter le boîtier sans compromettre le niveau de protection IP56

DONNÉES TECHNIQUES :

• tension de sortie : 12VDC (10,2 - 13,8 VDC)
• tension d'entrée : AC 230V (190-260V)
• courant de sortie : max 5A
• puissance : 60W
• efficacité : 92% @40W
• tension d'entrée : 190-260VAC
• courant de charge de la batterie : jusqu'à 1,5A
• protections :
• • protection de l'entrée de l'alimentation
  • protection de la sortie de l'alimentation
  • protection du circuit de la batterie
• signalisation du module :
• • LED1 (jaune) - présence de la tension secteur
  • LED2 (vert) - présence de la tension de sortie
  • LED3 (rouge) - charge de la batterie
• sorties techniques de type collecteur ouvert avec une charge maximale de 50mA
• • OUF - pas de tension + DC_OUT
  • ACF - pas de tension AC
• dimensions externes : 198x248x100mm
• espace pour la batterie : 1x 7Ah
• Poids : 0,91 kg
• degré de protection : IP56
• plage de température : -25°C~+50°C
