ATTE AUPS-40-120-F alimentation tampon dans le boîtier interne ABOX-F
L'alimentation tampon ATTE de la série AUPS est dédiée aux systèmes de vidéosurveillance, aux systèmes de contrôle d'accès et aux systèmes d'alarme.
Elle est idéale pour fournir une alimentation tampon aux récepteurs nécessitant un fonctionnement ininterrompu pendant les coupures de courant périodiques. De plus, l'AUPS-40-120-F peut fonctionner avec des batteries SLA sans entretien.
L'unité fonctionne avec des onduleurs de la série ASUC, qui augmentent la tension de sortie et l'adaptent aux exigences de l'installation (par ex. à 24/48/55 VDC) et avec les modules de stabilisation des séries AVC ou AVIC, recommandés pour les récepteurs nécessitant une alimentation stable de 12 VDC.
CARACTÉRISTIQUES PRINCIPALES :
- longue durée de sauvegarde de l'alimentation par rapport aux systèmes classiques utilisant des alimentations UPS
- économie d'énergie et faible accumulation de chaleur à l'intérieur du boîtier grâce au rendement élevé de l'alimentation (92 %)
- protections contre les courts-circuits (SCP), les surcharges (OLP), la chaleur (OHP) et les surtensions
- protection de la batterie contre la surdécharge (UVP), la surcharge et la connexion inversée
- démarrage sans alimentation secteur (à partir de la batterie)
- sorties techniques OUF et ACF (surveillance opérationnelle et intégration dans d'autres systèmes)
- montage aisé de modules supplémentaires grâce à des ouvertures dans la grille de 10,8 mm
- possibilité de conserver les câbles à l'intérieur du boîtier
- entrée de câble à l'arrière du boîtier
Pour étendre l'alimentation à 8 canaux de sortie, le module fusible AF-08-00-OF doit être utilisé.

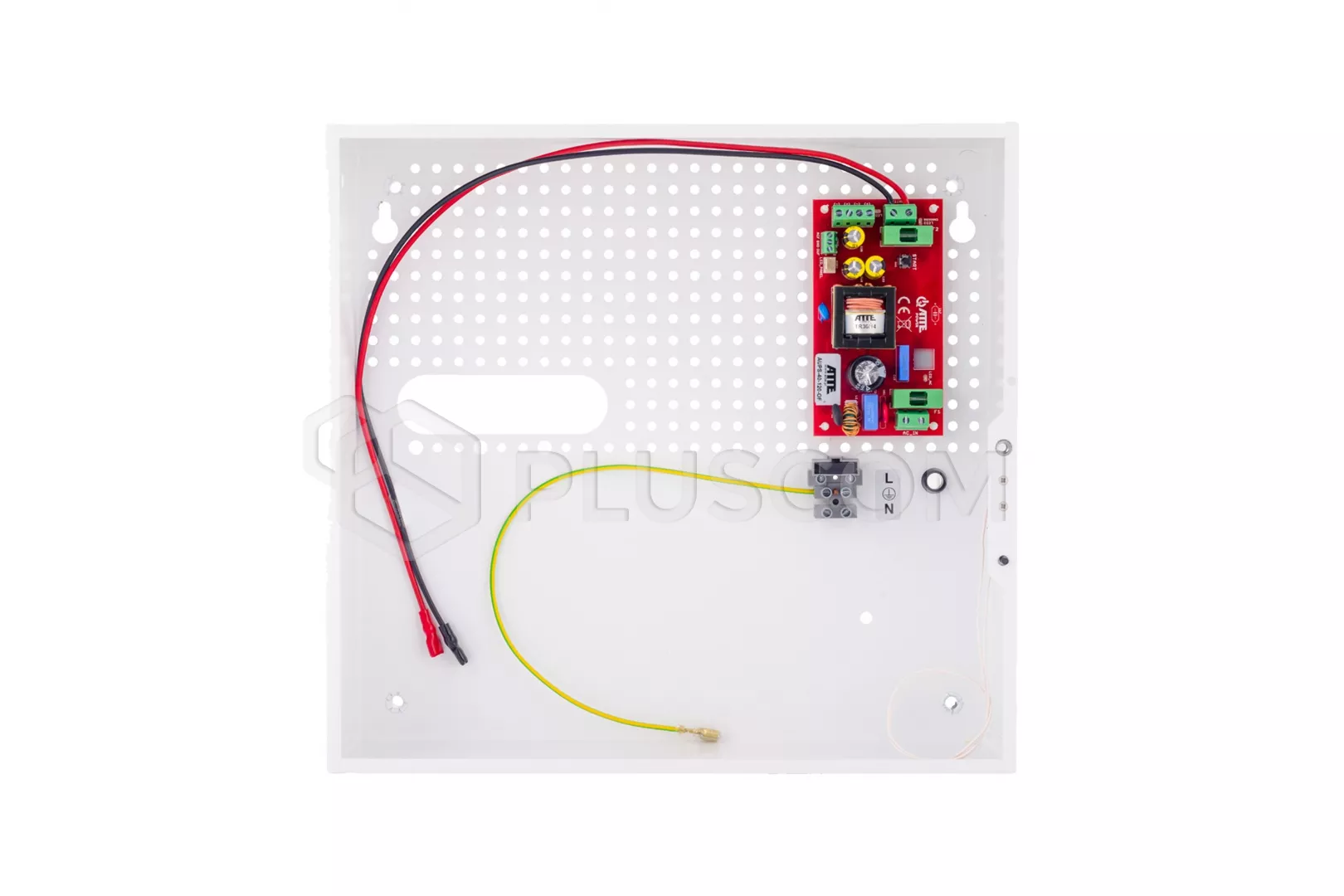

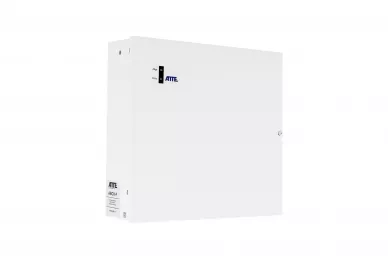

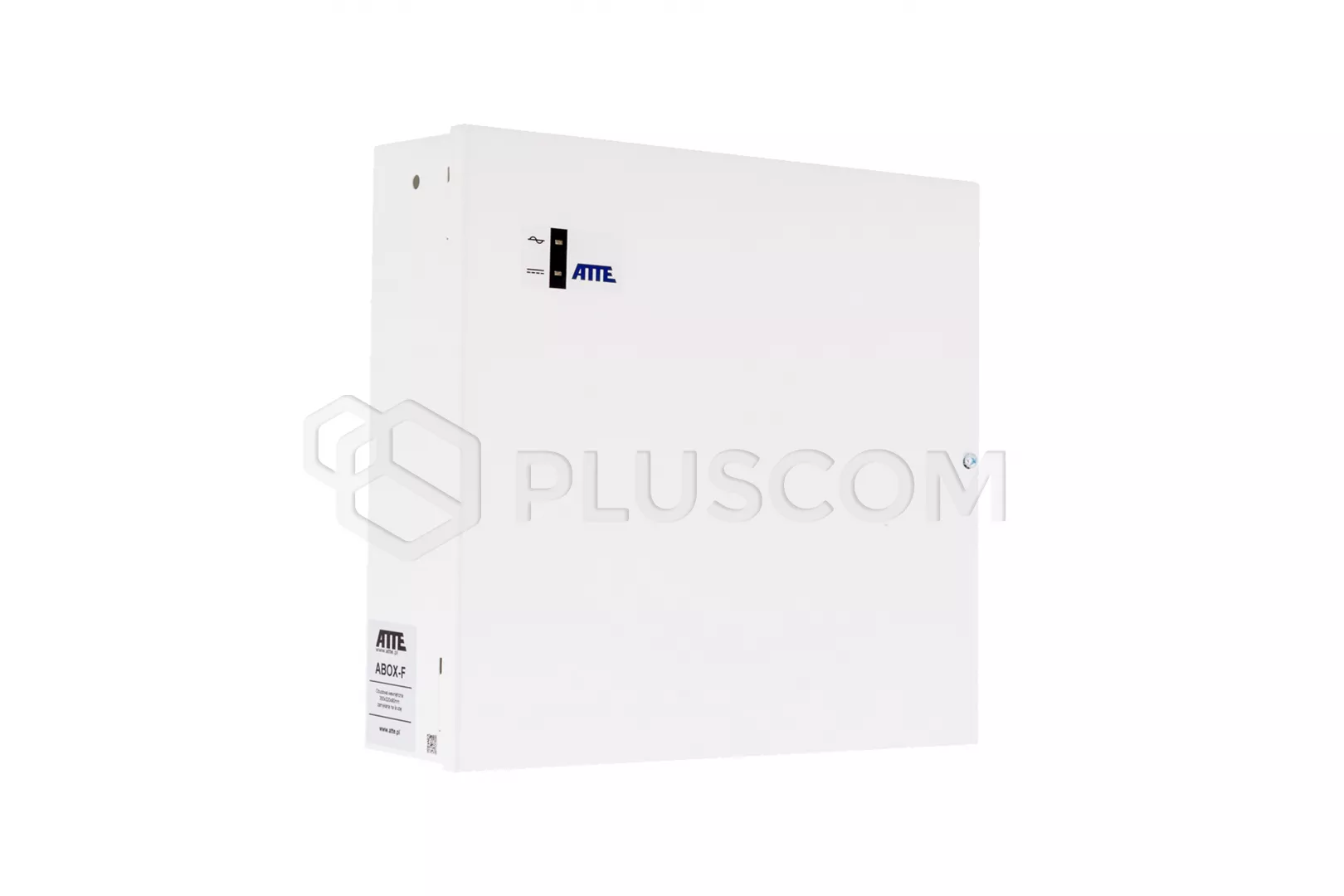

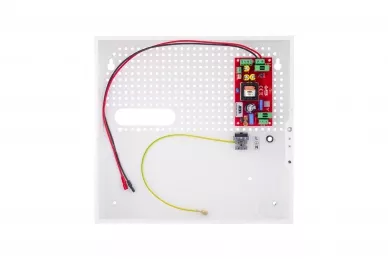

Le bloc d'alimentation est logé dans un boîtier interne ABOX-Fqui offre une solution pratique au problème de l'installation esthétique des dispositifs et de la terminaison du câblage à l'intérieur des bâtiments. Il est fabriqué en tôle d'acier, recouvert d'un revêtement en poudre de couleur blanche semi-mate, et présente les caractéristiques suivantes :
- espace pour une batterie de 18Ah

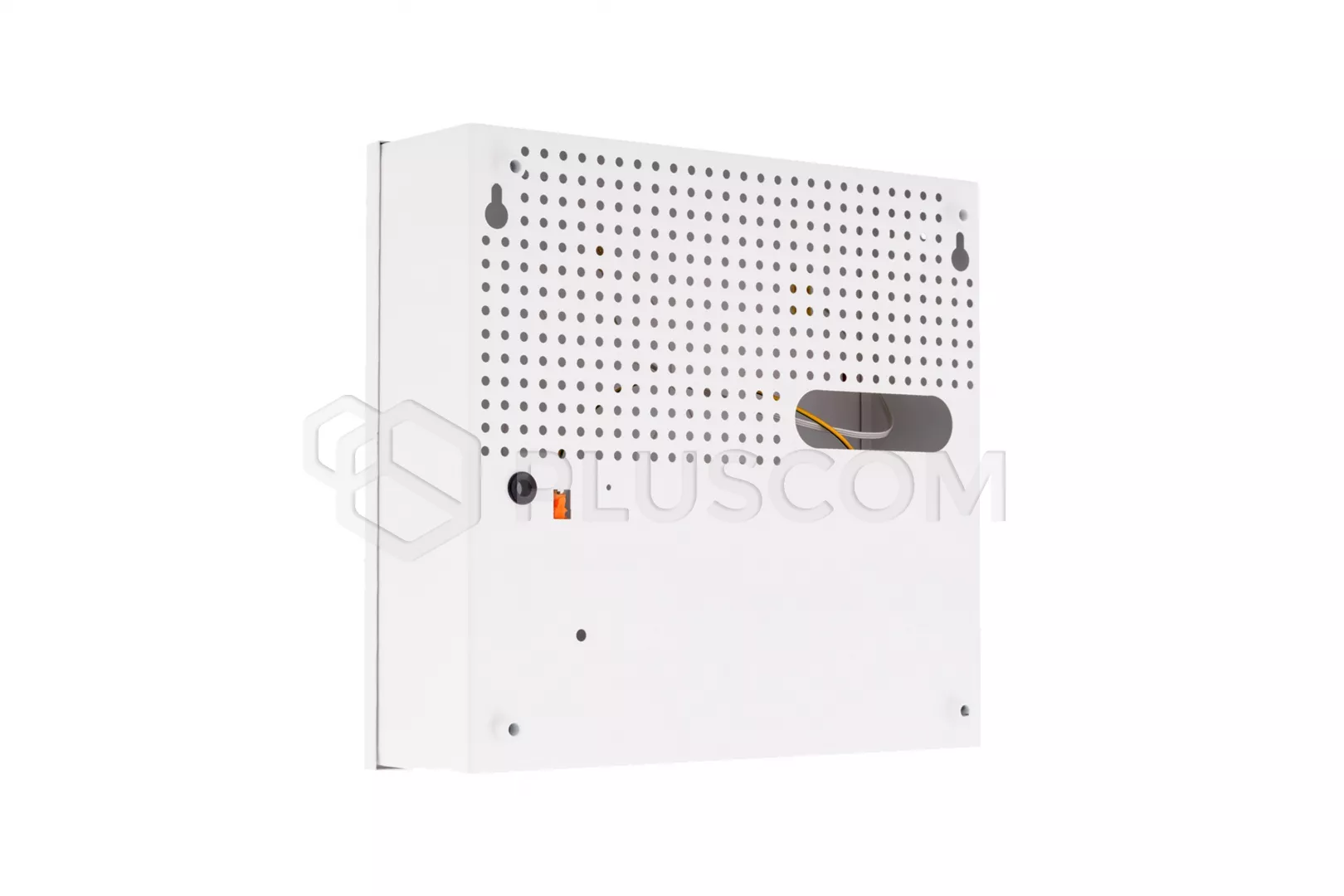

- entrée de câbles à l'arrière du boîtier
- distance par rapport au mur/à la surface de montage
- boîtier mural avec trous de fixation de 6 mm
Le boîtier est équipé d'une serrure à vis, d'une porte amovible et d'un dispositif d'autoprotection à l'ouverture.
DONNÉES TECHNIQUES :
- tension de sortie : 12VDC (10,2 - 13,8 VDC)
- tension d'entrée : AC 230V (190-260V)
- courant de sortie : max 5A
- puissance 60W
- efficacité : 92% @40W
- tension d'entrée : 190-260VAC
- courant de charge de la batterie : jusqu'à 1,5A
- protections :
- protection de l'entrée de l'alimentation
- protection de la sortie de l'alimentation
- protection du circuit de la batterie
- signalisation du module :
- LED1 (jaune) - présence de la tension secteur
- LED2 (vert) - présence de la tension de sortie
- LED3 (rouge) - charge de la batterie
- indication du boîtier :
- LED AC (vert) - présence de la tension secteur
- LED DC (rouge) - présence de la tension de sortie
- sorties techniques de type collecteur ouvert avec une charge maximale de 50mA
- OUF - pas de tension + DC_OUT
- ACF - pas de tension AC
- dimensions externes : 300x320x90mm
- espace pour la batterie : 1x 18Ah
- Poids : 2,32 kg
- degré de protection : IP20
- plage de température : -25°C~+50°C
