ATTE AUPS-100-120-XL1 Alimentation tampon dans un boîtier extérieur

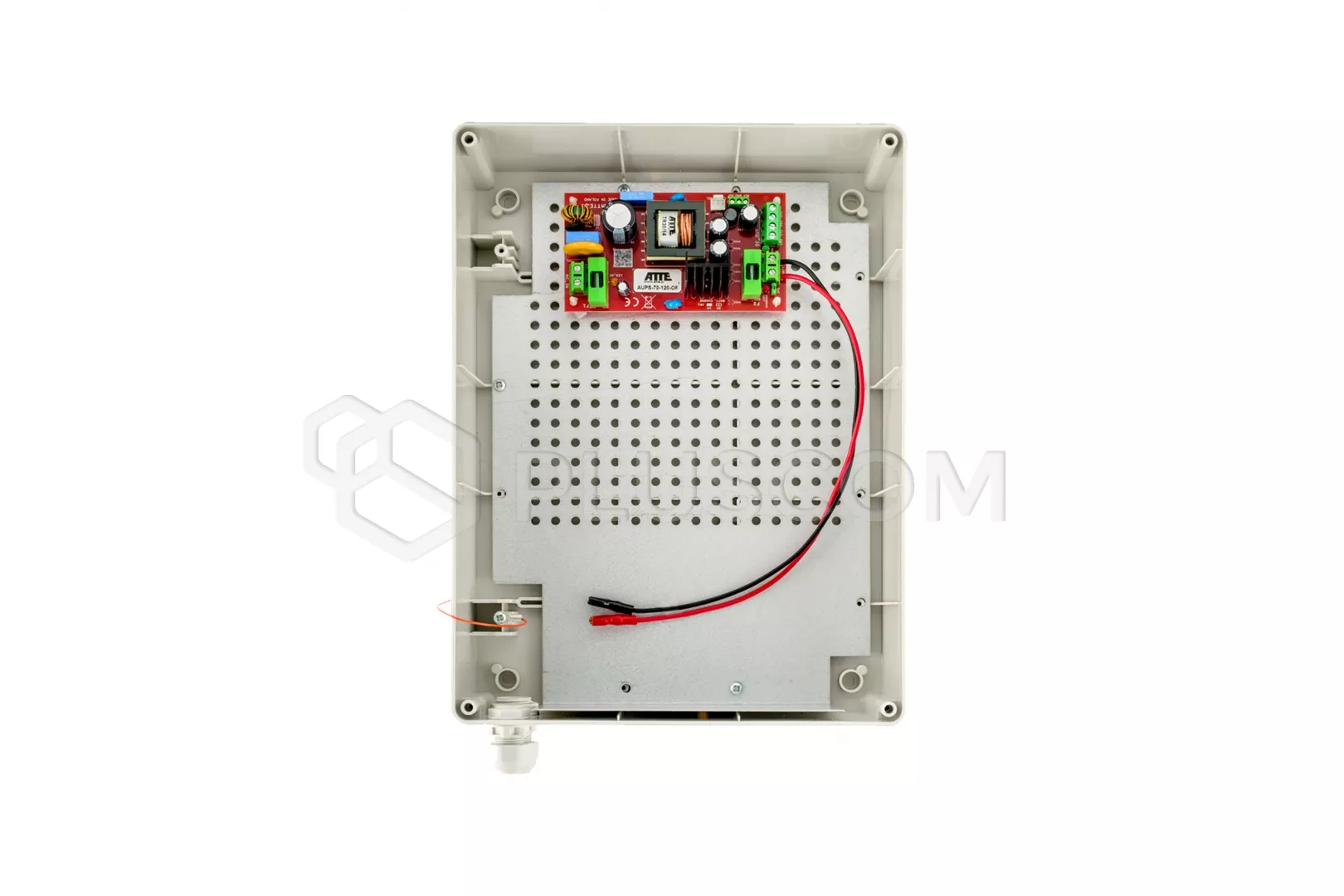

ATTE AUPS-100-120-XL1 alimentation tampon dans le boîtier interne ABOX-XL1

Alimentation tampon pour l'alimentation des dispositifs des systèmes CCTV et des systèmes de contrôle d'accès. Elle est conçue pour fonctionner avec des batteries plomb-acide ou des batteries SLA de type sec.
Grâce au rendement élevé de l'alimentation, l'échauffement à l'intérieur du boîtier est faible.

L'unité fonctionne avec des onduleurs de la série ASUC, qui augmentent la tension de sortie et l'adaptent aux exigences de l'installation (par ex. à 24/48/55 VDC) et avec les modules stabilisateurs des séries AVC ou AVIC, recommandés pour les récepteurs nécessitant une alimentation stable de 12 VDC.

CARACTÉRISTIQUES PRINCIPALES :

• longue durée de sauvegarde de l'alimentation par rapport aux systèmes classiques utilisant des alimentations sans interruption (UPS)
• économie d'énergie et faible accumulation de chaleur à l'intérieur du boîtier grâce au rendement élevé de l'alimentation (90 %)
• protections contre les courts-circuits (SCP), les surcharges (OLP), la chaleur (OHP) et les surtensions
• protection de la batterie contre la surdécharge (UVP), la surcharge et la connexion inversée
• démarrage sans alimentation secteur (à partir de la batterie)
• sorties techniques OUF et ACF (surveillance opérationnelle et intégration dans d'autres systèmes)
• montage aisé de modules supplémentaires grâce à des ouvertures dans la grille de 10,8 mm
• possibilité de conserver les câbles à l'intérieur du boîtier
• entrée de câble à l'arrière du boîtier

Pour étendre l'alimentation à 8 canaux de sortie, le module fusible AF-08-00-OF doit être utilisé.

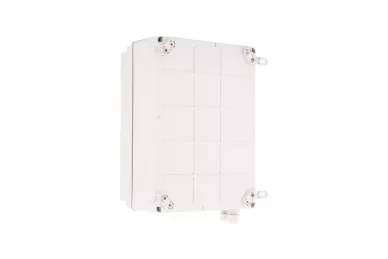

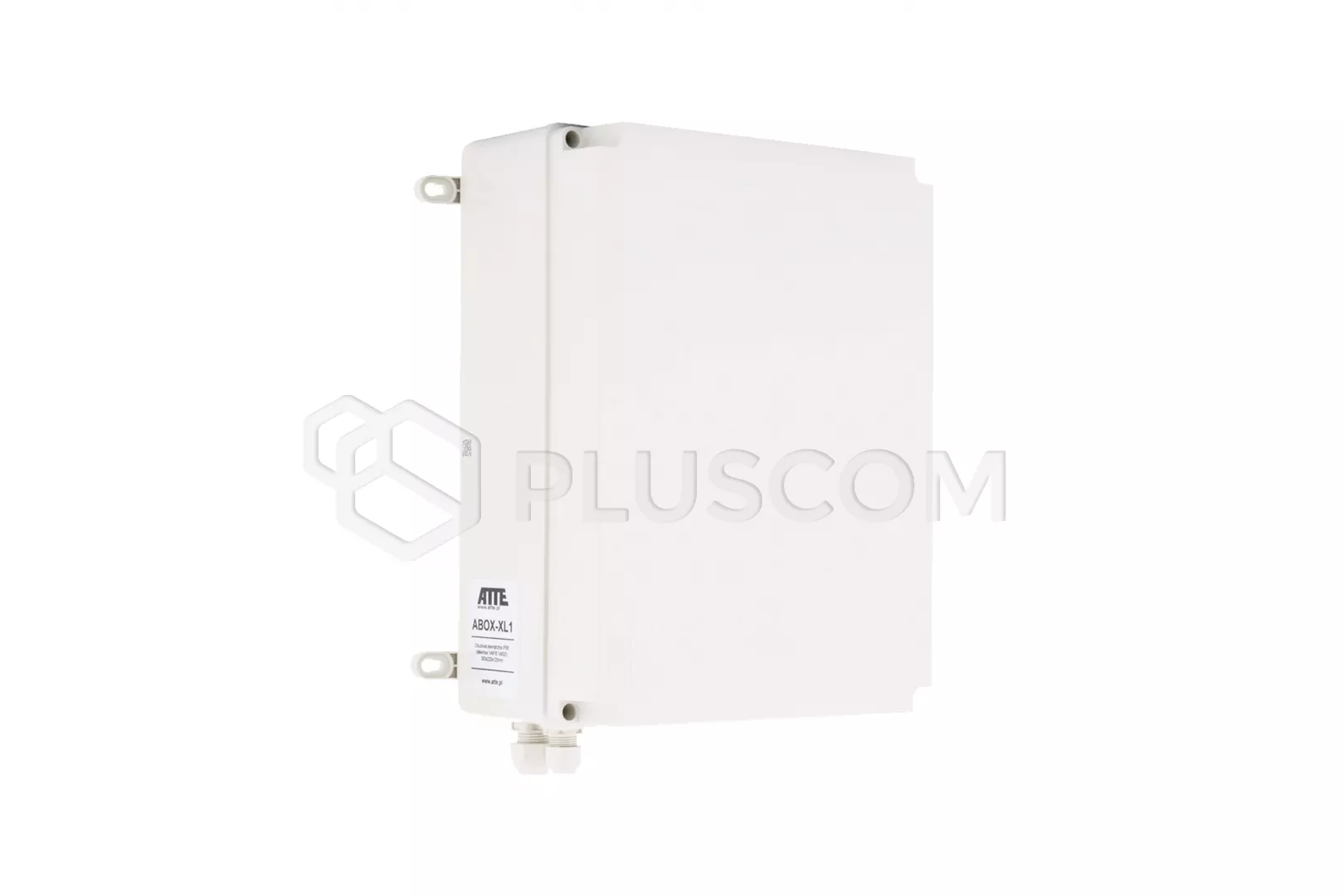

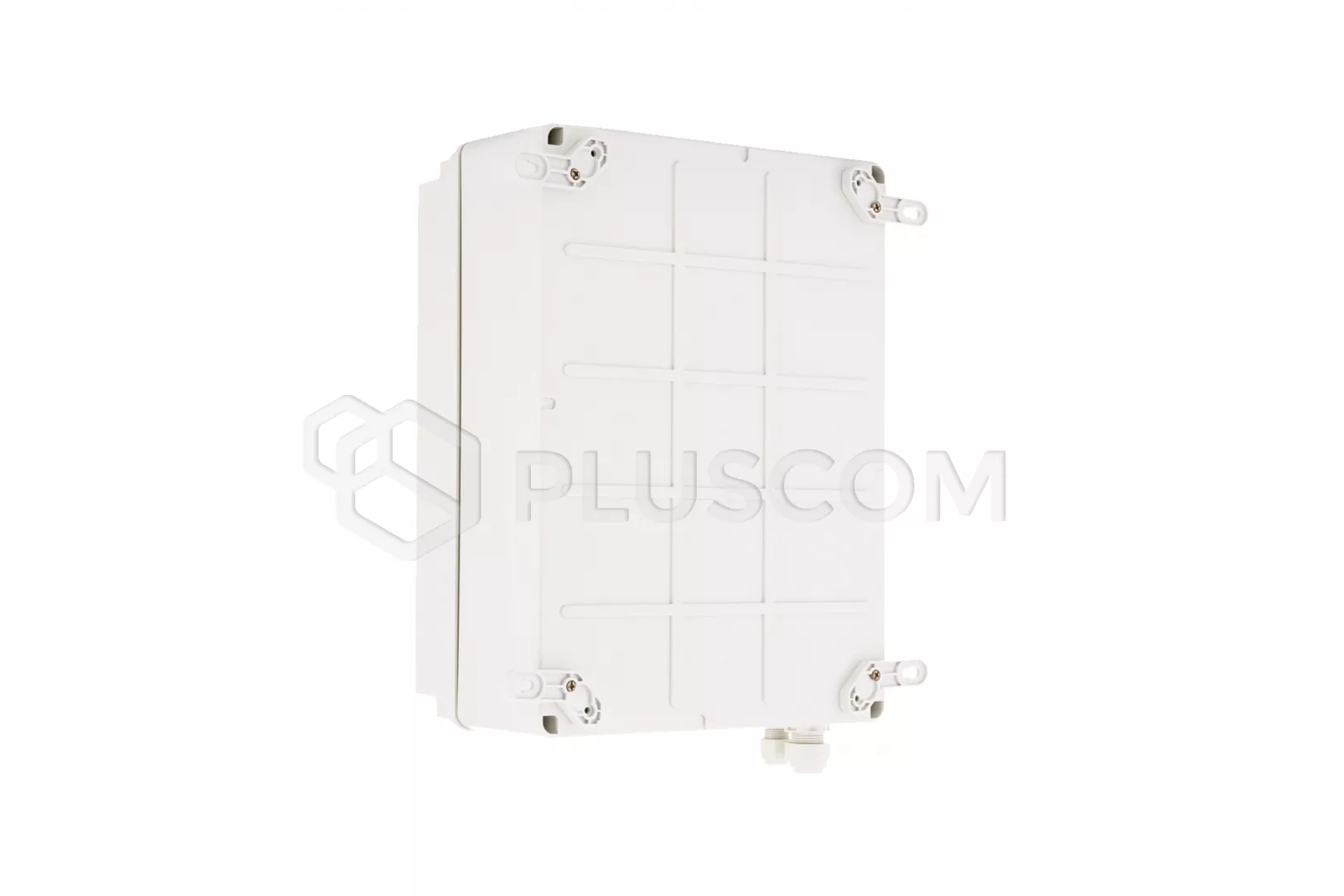

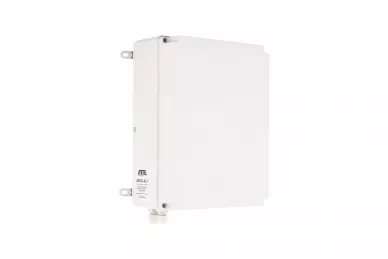

L'alimentation est logée dans un boîtier externe ABOX-XL1qui offre une solution pratique au problème de la protection des appareils et des connexions de câbles montés à l'extérieur. Le plastique de haute qualité offre une résistance aux rayons UV et à d'autres facteurs atmosphériques défavorables et présente les caractéristiques suivantes :

• plaque de montage avec coude, pour batterie 18Ah
• couvercle et boîtier reliés par une ligne pour faciliter l'entretien

• rangement du câble à l'intérieur du boîtier
• entrée des câbles par les presse-étoupes installés dans le boîtier : 1xM16 et 1xM20
• 4 supports de montage inclus, permettant de monter le boîtier sans compromettre le niveau de protection IP56

DONNÉES TECHNIQUES :

• tension de sortie : 12VDC (10,2 - 13,8 VDC)
• tension d'entrée : AC 230V (190-260V)
• courant de sortie : max 10A
• puissance 120W
• efficacité : 90% à 100W
• tension d'entrée : 190-260VAC
• courant de charge de la batterie : 1A ou 2A (sélectionné par le cavalier JP1)
• protections :
• • protection de l'entrée de l'alimentation
  • protection de la sortie de l'alimentation
  • protection du circuit de la batterie
• signalisation du module :
• • LED1 (jaune) - présence de la tension secteur
  • LED2 (vert) - présence de la tension de sortie
  • LED3 (rouge) - charge de la batterie
• sorties techniques de type collecteur ouvert avec une charge maximale de 50mA
• • OUF - pas de tension + DC_OUT
  • ACF - pas de tension AC
• dimensions externes : 228x308x129mm
• espace pour la batterie : 1x 18Ah
• Poids : 1,44 kg
• degré de protection : IP56
• plage de température : -25°C~+50°C
