ATTE ASET-xCOAX Convertisseur actif pour la transmission ETHERNET et PoE sur coaxial.
Le convertisseur permet la transmission de la vidéo et de l'énergie sur un câble coaxial. Avec les modules, une caméra IP peut être connectée en utilisant le câble coaxial existant.

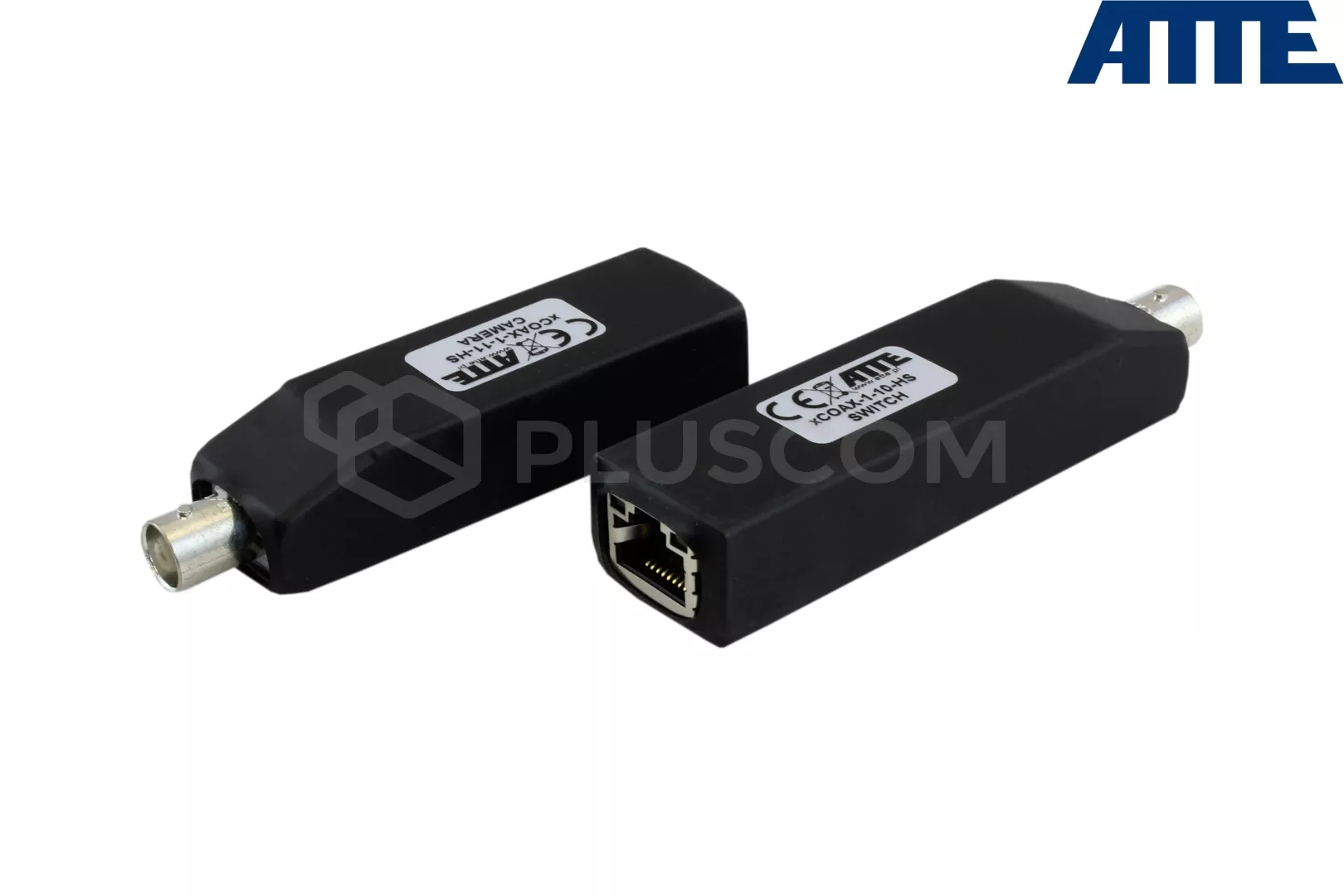

Le convertisseur se compose de deux modules :

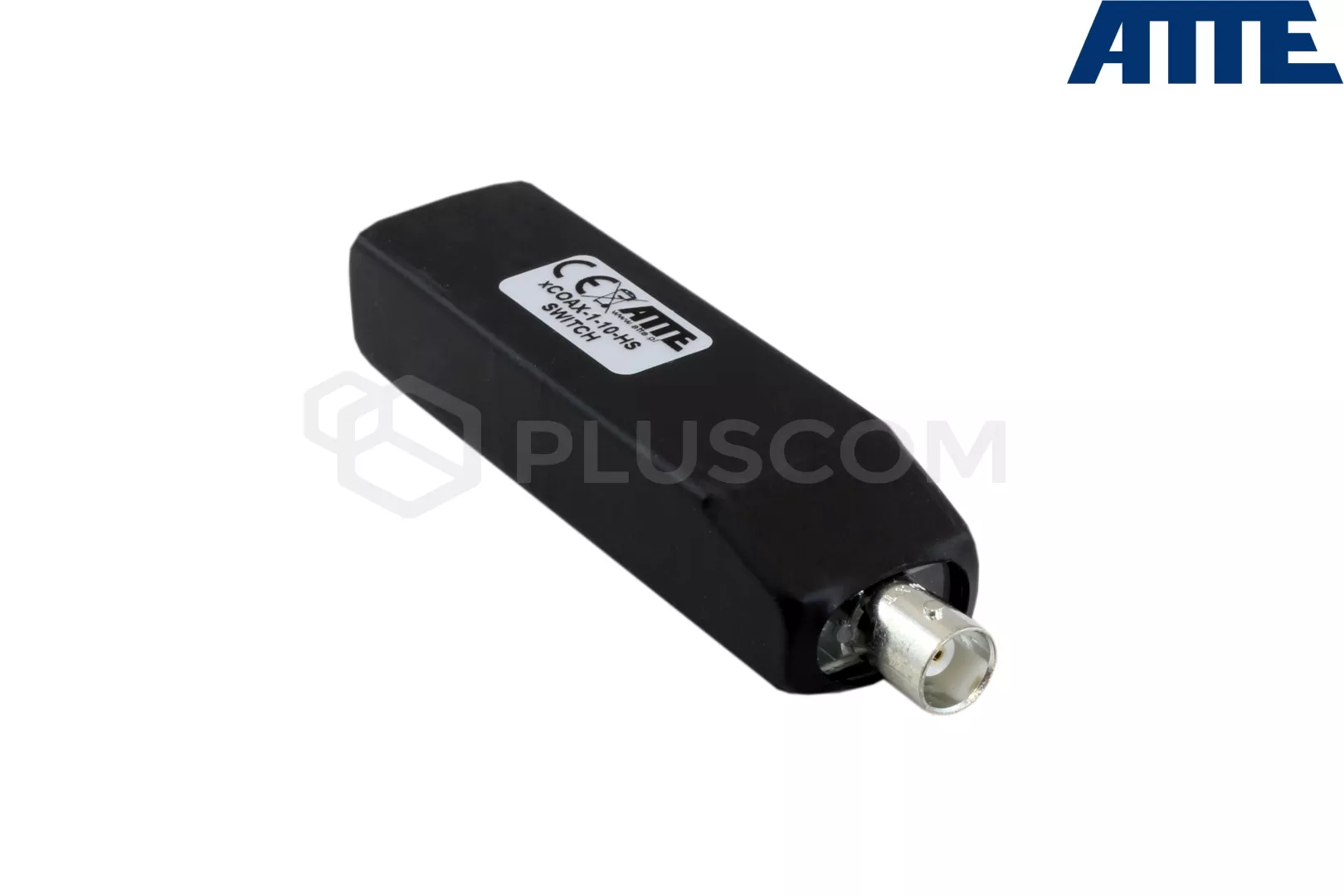

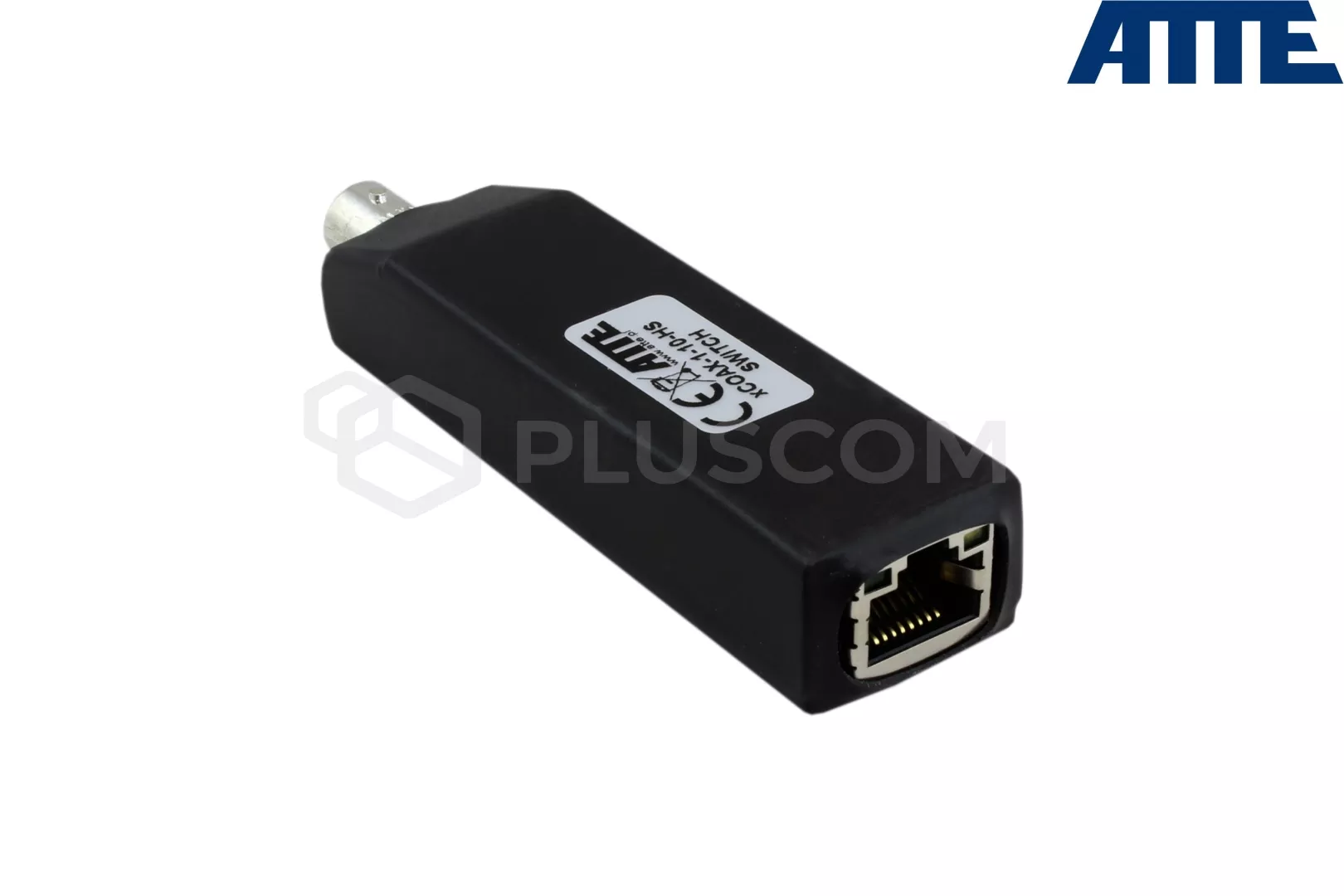

- xCOAX-1-10-HS SWITCH
- xCOAX-1-11-HS CAMERA
Lorsque le premier module est connecté au commutateur PoE, il s'allume automatiquement et, via le câble coaxial, permet une communication réseau bidirectionnelle et l'alimentation du module CAMERA. Une caméra ou un autre récepteur PoE est connecté au port 8C8P (RJ45) du deuxième module.
GAMME, TENSION, PUISSANCE
La portée maximale que nous pouvons atteindre est de 200m (en utilisant un câble RG-6) à 10/100Mbps. Il convient de noter que la distance entre le module et le commutateur PoE peut aller jusqu'à 100 m, tout comme la distance entre le dispositif connecté au module CAMERA. La distance maximale totale pouvant être atteinte est de 400m.
La tension de sortie PoE est égale à la tension d'entrée à laquelle le module xCOAX-1-10-HS SWITCH a été connecté et peut varier de 35 à 56V DC.
La puissance maximale que nous pouvons transmettre est de 40W.
Le boîtier innovant Heat Shrink (HS) assure l'isolation, la protection des composants et les dimensions les plus réduites possibles. La petite taille permet un plus grand choix d'emplacements d'installation. Par exemple, boîtes de jonction, petits boîtiers, etc.
SPÉCIFICATIONS TECHNIQUES
CONNEXIONS :
- 8C8P (RJ45) 10/100Mbps auto MDI-MDIX, autonégociation
- BNC - F (femelle)
LONGUEUR DE CÂBLAGE :
- Câble coaxial entre les modules de conversion : 200m pour RG-6, 100m pour RG59
- Câble réseau UTP : (émetteur) commutateur PoE - xCOAX-1-10-HS SWITCH - 100m
- Câble réseau UTP : (récepteur) - xCOAX-1-11-HS CAMERA - 100m
ALIMENTATION : Vin = Vout
- tension de l'émetteur xCOAX-1-10-HS SWITCH : 35-56V DC
- tension de sortie pour les dispositifs PoE - xCOAX-1-11-HS CAMERA 35-56V DC
Récepteurs compatibles avec les normes PoE
- 802.3af - jusqu'à 15,4 W
- 802.3at - jusqu'à 30W
- PoE PASSIVE - jusqu'à 40W
Sortie PoE
- xCOAX-1-11-HS PoE PASSIVE / mode B (4,5+) (7,8-)
STANDARDS SUPPORTES Transmetteurs PoE
- 802.3af - jusqu'à 15,4 W
- 802.3at - jusqu'à 30W (par défaut)
- PoE PASSIVE - jusqu'à 40W
Entrée PoE
- xCOAX-1-10-HS 802.3at, 802.3af, PASSIVE / mode A (1,2+/-) (3,6+/-) et mode B (4,5+/-) (7,8+/-)
SÉCURITÉ :
- Entrée PoE xCOAX-1-10-HS SWITCH : 0.75A (électronique, retour automatique)
- température de fonctionnement : -10°C...+40°C
- dimensions, poids, degré de protection :
- xCOAX-1-10-HS 98x25x19mm, 0.03kg, IP20
- xCOAX-1-11-HS 87x25x19mm, 0.03kg, IP20
Les convertisseurs ne nécessitent pas de configuration. Une fois le câblage connecté, ils sont prêts à fonctionner.
