ATTE ASET-EXT Kit d'alimentation de la caméra pour un câble de 400 m maximum UTP

ASET-EXT Kit d'alimentation pour caméras analogiques, CVBS, HDCVI, HDTVI, AHD, TurboHD via câble UTP max 400m

Le kit ASET-EXT est conçu pour alimenter les caméras TurboHD, HDCVI, HDTVI, AHD, Analogiques via un câble structuré UTP. Les dispositifs réduisent les pertes d'énergie dans la ligne d'alimentation, permettent de l'installation de caméras à une distance de 400m de l'alimentation électrique.

Le kit est une solution pratique aux problèmes d'installation des caméras analogiques et permet de les installer à une distance de 400 m de la source d'alimentation :

• l'utilisation d'un câblage structuré typique basé sur un câble UTP à paires torsadées
• l'installation esthétique de la solution complète d'alimentation et de transmission dans le chemin UTP
• création de systèmes de surveillance distribués avec alimentation électrique centrale

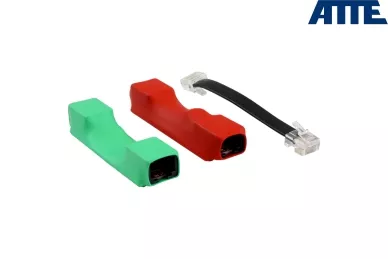

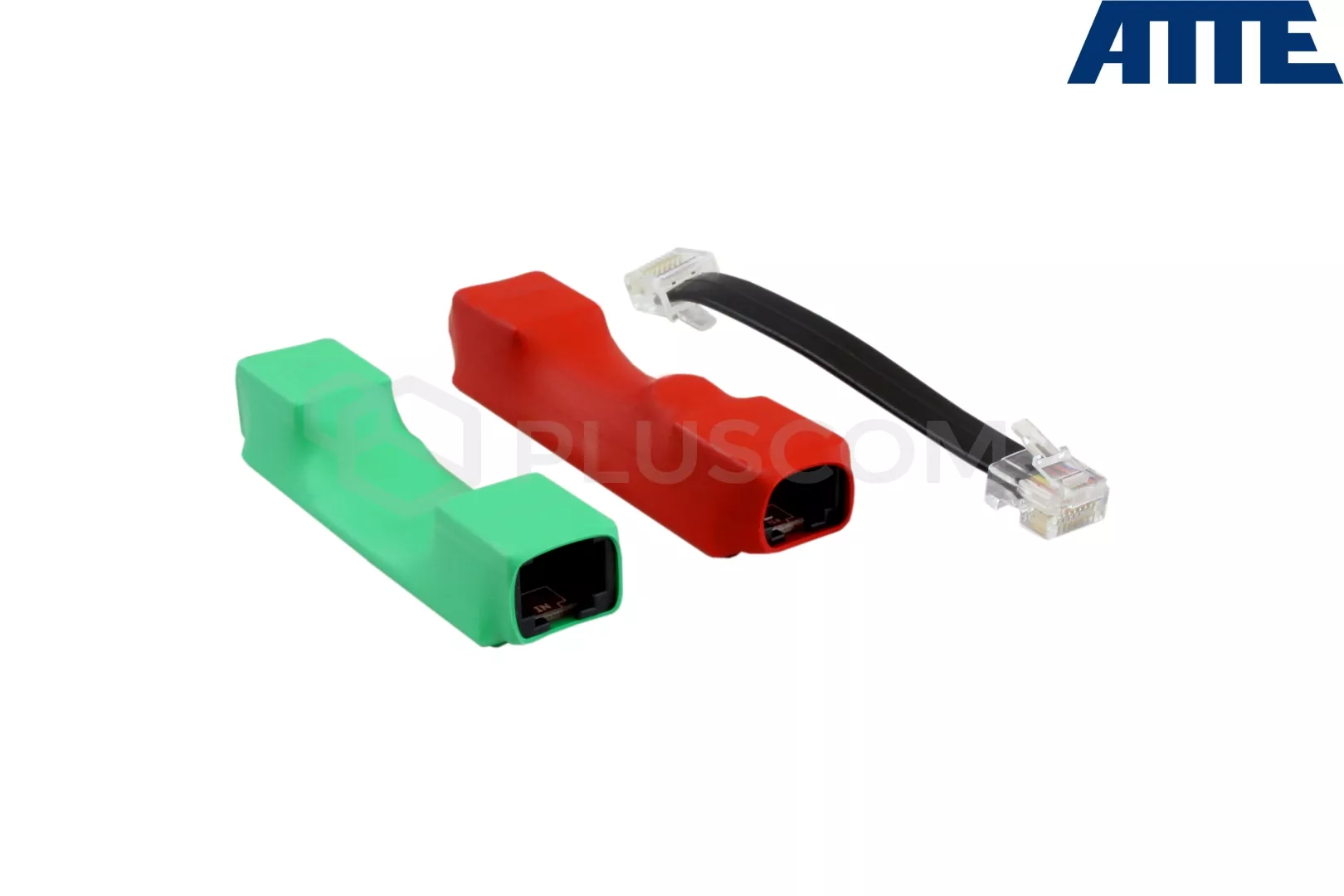

L'ensemble se compose de deux modules :

• ASUC - 15 - 480 - HS - montage sur l'alimentation électrique

• ASDC - 12 - 120 - HS - montage sur la caméra

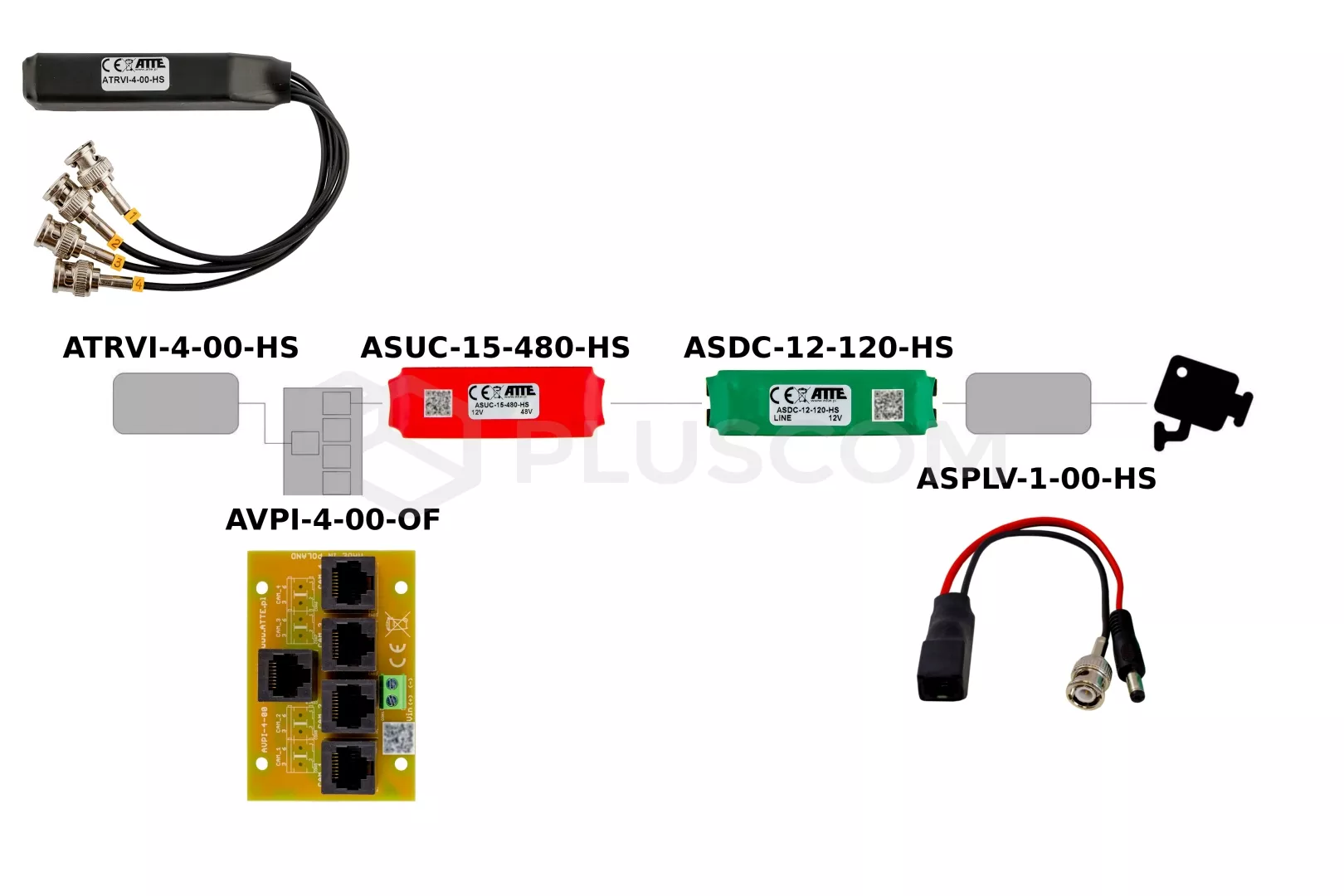

Le kit ASET-EXT fait partie d'un système complet d'alimentation et de transmission. Le kit seul ne permet pas d'alimenter la caméra, des composants supplémentaires sont nécessaires :

• ASPLV-1-00-HS - répartiteur vidéo
• AVPI-4-00-OF - module de distribution et d'alimentation du signal vidéo


PARAMÈTRES TECHNIQUES :

CONNEXIONS :

• 8C8P RJ-45
• Norme de sertissage des connecteurs RJ-45 T568B


POWER :

• ASUC-15-480-HS tension de sortie : 48V

• ASDC-12-120-HS tension de la caméra : 12V

• Courant de sortie du module ASDC-12-120-HS : 1A


PARAMÈTRES PHYSIQUES :

• Température de fonctionnement : -20°C ... +40°C
• Dimensions, degré de protection :
• • 25x20x85mm, IP20
• Puissance de sortie de signalisation :

• • LED rouge à l'intérieur de la prise RJ45
