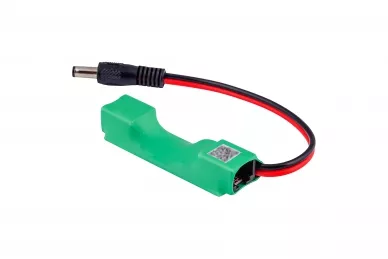

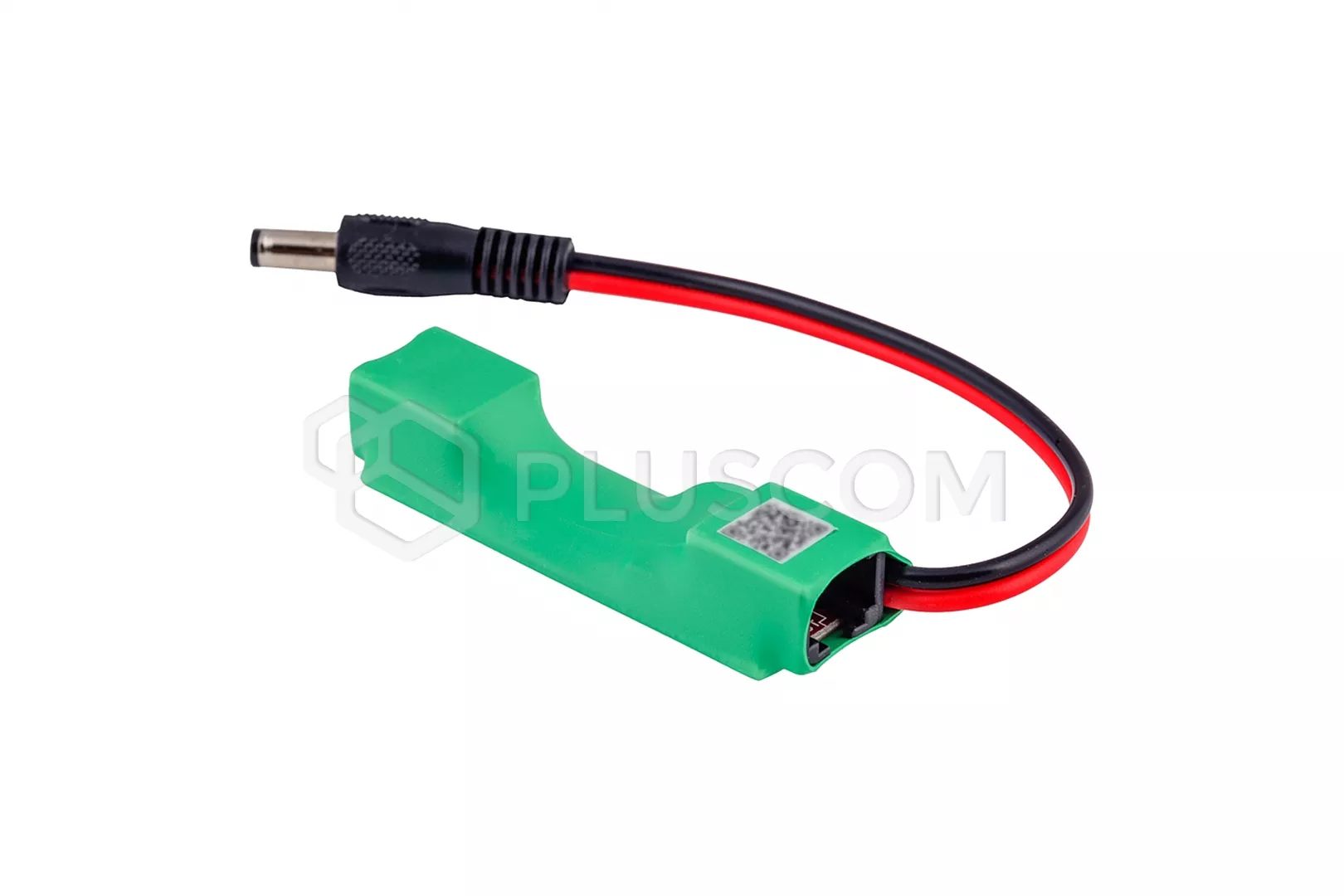

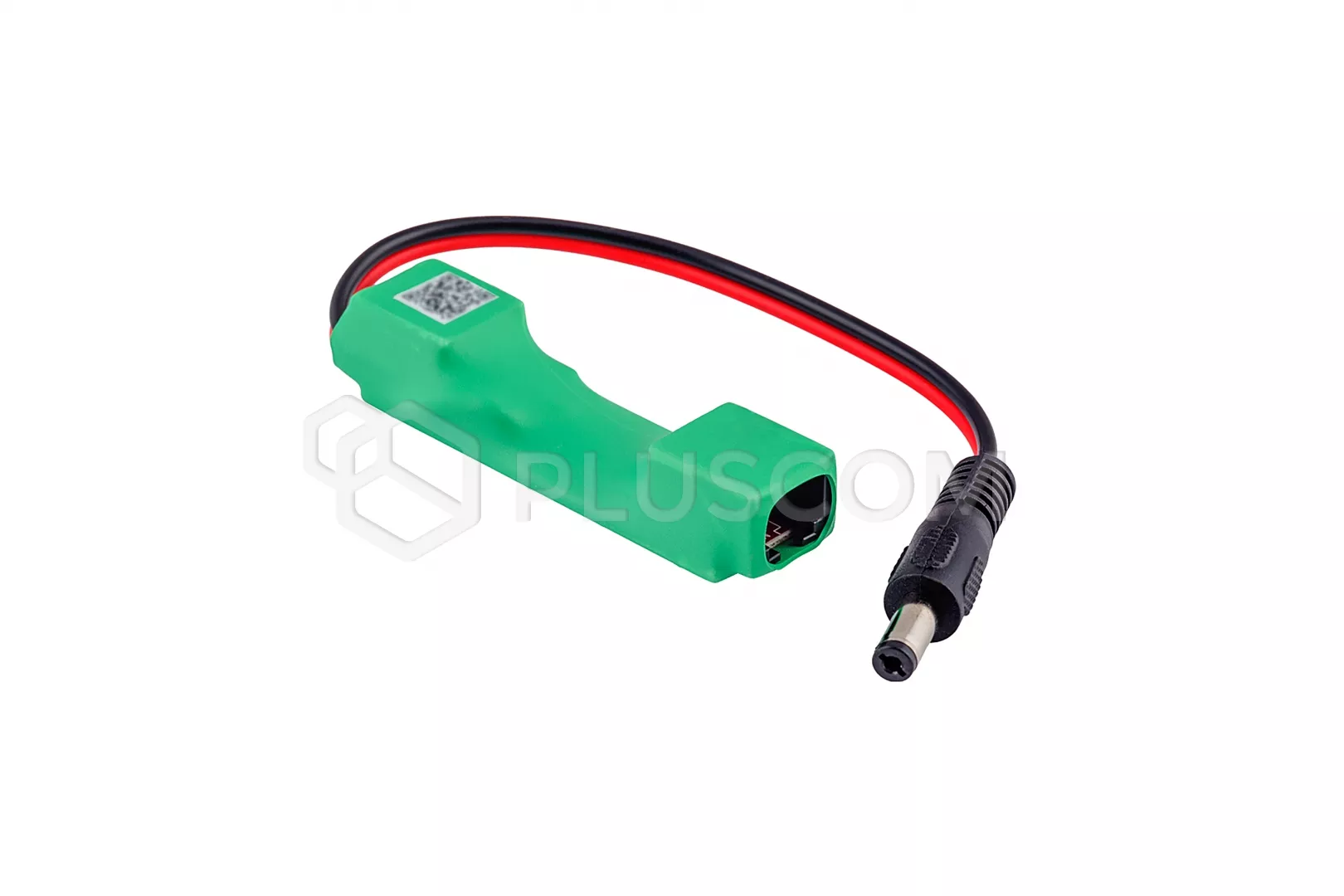

ATTE ASDC-12-124-HS Convertisseur DC/DC - Adaptateur PoE

ATTE ASDC-12-124-HS Adaptateur PoE PASSIF + convertisseur DC/DC pour réduire la tension à 12 VDC

L'adaptateur PoE ASDC-12-124-HS transfère l'alimentation PoE à la sortie RJ45 et est équipé d'une prise DC sur laquelle la tension de sortie est réduite à 12VDC.

Il permet d'alimenter des appareils PoE tels que des caméras IP ou des platines de rue d'interphones vidéo IP, ainsi que des appareils supplémentaires tels que des radiateurs (dans les boîtiers de caméra), des microphones. Une application intéressante est la possibilité d'alimenter simultanément une platine de rue vidéo IP et une gâche électrique (qui nécessite généralement une tension de 12 VCC).

Lorsque l'adaptateur est alimenté par un commutateur 802.3af, il faut se rappeler que le budget de puissance maximum à la sortie du commutateur est de 15,4 W (total pour la caméra et les dispositifs 12 V). En revanche, lorsque l'adaptateur est alimenté par un commutateur PASSIF, son budget de puissance de sortie maximale est de 36 W, dont 12 W peuvent être utilisés sur la prise CC et le reste de la puissance disponible peut être transféré à la sortie RJ45.
Le boîtier de type HS offre une bonne isolation et un faible encombrement.

CARACTÉRISTIQUES TECHNIQUES :

• tension d'entrée :
• • 35-56 VDC (câbles)
  • PINS PoE : 4,5 (V+) 7,8 (V-)
• tension de sortie :
• • Vout_1 = 12 VDC +/-3% - Prise DC (centre +)
  • Vout_2 = Vin - RJ-45 (PoE)
  • Broches PoE : 4,5 (V+) 7,8 (V-)
• courant de sortie maximum : 1 A
• indication de fonctionnement : LED rouge à l'intérieur de la prise RJ-45 - présence de la tension de sortie
• construction du boîtier : film isolant en polyéthylène
• connecteurs
• • VRJ-45 (côté interrupteur) - tension d'entrée
  • RJ-45 (côté caméra) - tension de sortie Vout_2
  • Connecteur DC - tension de sortie Vout_1
• Degré de protection : IP20
• température de fonctionnement : -25 ... +40°C
• dimensions : 75 x 21 x 17 mm
• poids : 0,015 kg
