ATTE ANUPS-4-ISO-F Système de distribution vidéo et d'alimentation tampon pour 4 caméras analogiques CVBS/HDCVI/HDTVI/AHD/TurboHD
L'ensemble comprend :
- Boîtier ABOX-F pour montage en saillie, métal blanc
- Alimentation tampon AUPS-70-120-OF
- AVPI-4-ISO-OF module de distribution vidéo et d'alimentation UTP pour 4 caméras
- ATRV-4-00-HS Transformateur vidéo HD 4 canaux
CARACTÉRISTIQUES ET FONCTIONS DU SYSTÈME :
La solution ANUPS-4-ISO-F d'ATTE est un système modulaire complet d'alimentation et de transmission vidéo. Le support de transmission est un câble UTP avec connecteurs, tel qu'utilisé dans les solutions de caméras IP, ce qui permet au système d'être facilement migré vers un système CCTV IP.
La conception modulaire de l'appareil garantit un service rapide et une extension aisée du système.
Le PoE passif est utilisé pour alimenter les caméras. Chaque caméra dispose d'un canal d'alimentation isolé. Cela permet d'éliminer la plupart des problèmes d'interférence entre les images des caméras.
La possibilité d'installer une batterie supplémentaire permet d'assurer une alimentation de secours pour les caméras connectées.
NOTES :
Les séparateurs de caméra ASPLV-1-00-HS ne sont pas inclus dans le kit. Pour pouvoir connecter une caméra, il faut acheter le nombre nécessaire de séparateurs en fonction du nombre de caméras connectées.
{REL_6627}

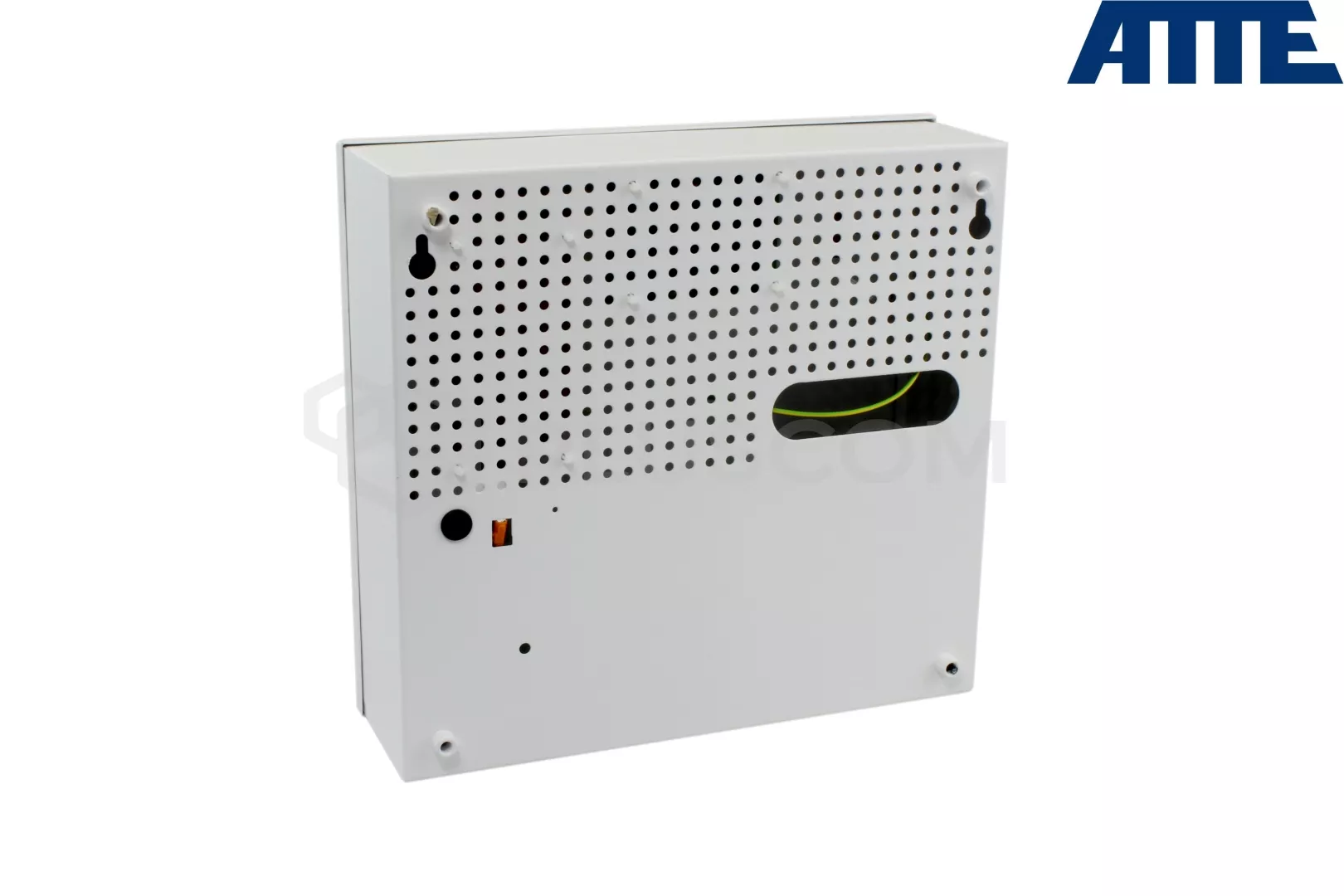

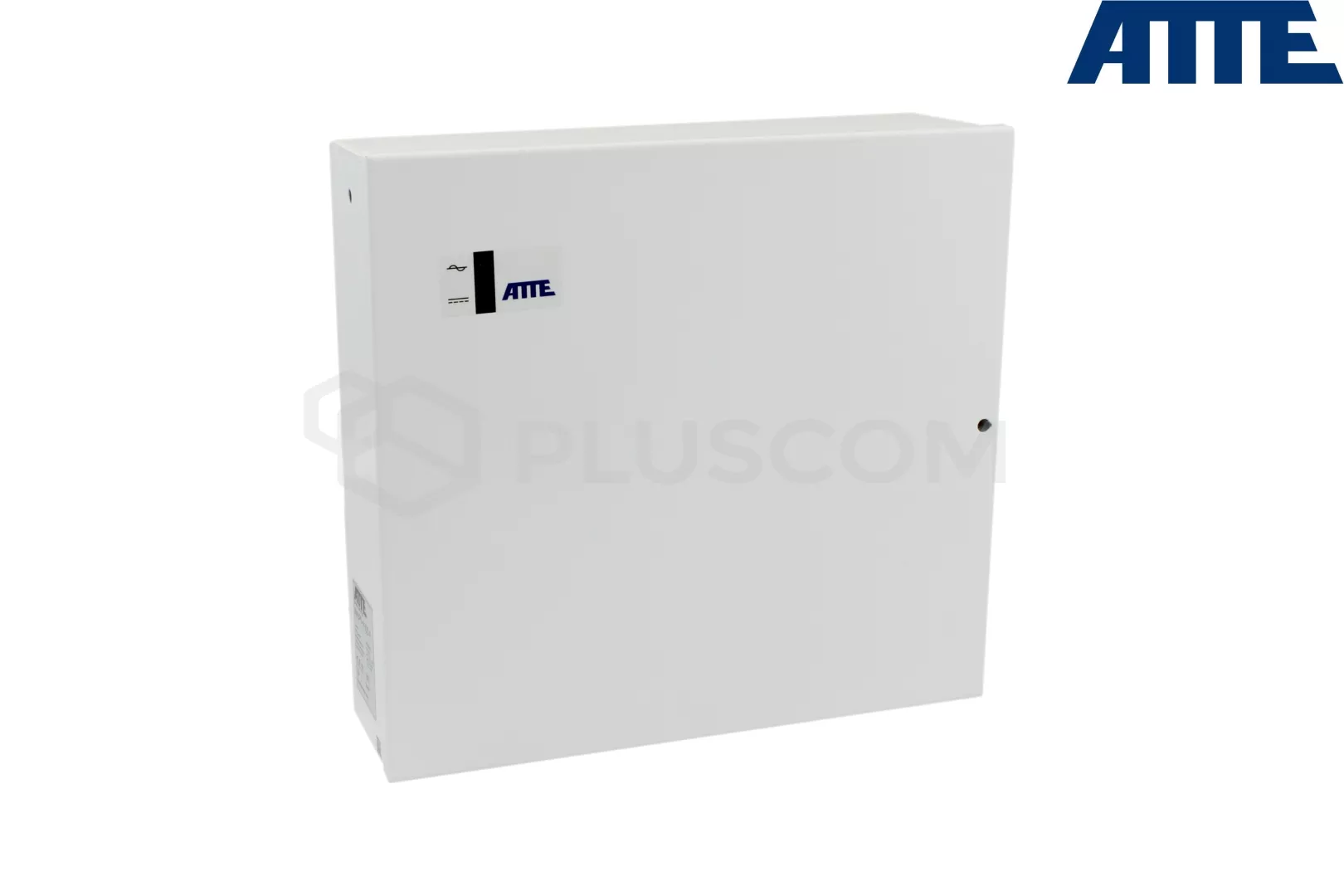

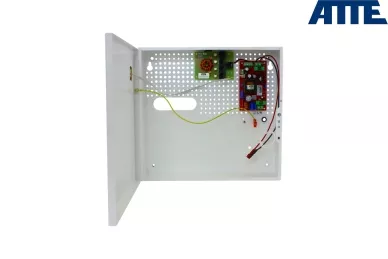

BOÎTIER ABOX-F
- dimensions : 300x320x90mm tôle 0.8mm couleur blanche, poids 2.15kg, IP20
- mode de fermeture : vissé
- équipé d'un détecteur d'ouverture du boîtier
- distance par rapport au mur, entrée de câble dans la paroi arrière
- espace pour batterie 18Ah
- Possibilité de ranger les câbles à l'intérieur de l'armoire
- les perforations de 4,8 mm du système dans la grille de 10,8 mm offrent un espace universel pour les modules ATTE, leur disposition peut être modifiée librement et des modules supplémentaires peuvent être ajoutés. Cette caractéristique rend cette solution très polyvalente et permet une adaptation flexible aux solutions individuelles.
ALIMENTATION AUPS-70-120-OF
Un bloc d'alimentation tampon pour alimenter l'équipement de vidéosurveillance et d'autres dispositifs nécessitant une tension de 12V DC.
PARAMÈTRES TECHNIQUES :
- tension de sortie :
- 11,5-13,9V - lorsque l'appareil est alimenté par le secteur
- 10,5-12,6 V - pour le fonctionnement sur batterie
- courant de sortie : 6A
- courant de charge de la batterie : 1A /2A - sélectionnable par le cavalier JP1
- tension de déconnexion de la batterie : 10,2V
- protections :
- surcharge : 9A seuil de déclenchement de la protection de l'alimentation
- contre les courts-circuits de sortie : 6,3 A pour le fonctionnement sur batterie / un redémarrage de l'unité d'alimentation est nécessaire pour le fonctionnement sur secteur
- contre l'inversion de la connexion de la batterie : fusible de 6,3A
- sorties techniques de type OC max. 50mA par sortie :
- OUF - pas de tension +DC_OUT
- ACF - pas de tension AC

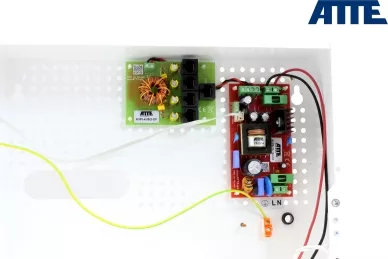

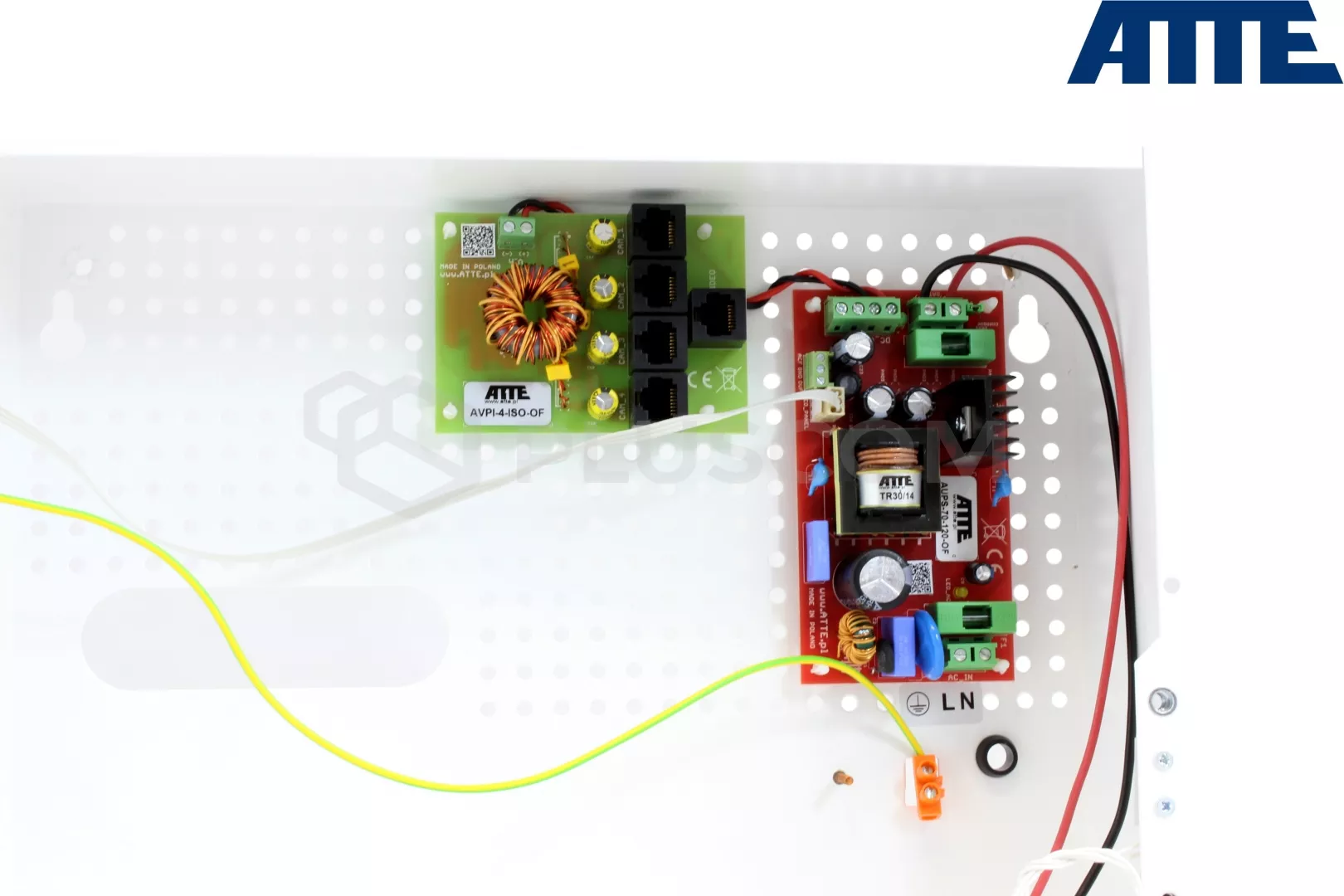

MODULE AVPI-4-ISO-OF
Le dispositif permet d'alimenter de manière indépendante et isolée (conformément à la norme PoE) 4 caméras vidéo analogiques, de collecter les signaux vidéo des caméras et de les transmettre collectivement via un seul câble UTP au transformateur vidéo ATRV-4-00-HS, qui est connecté à l'enregistreur numérique (DVR).
Les lignes d'alimentation des caméras sont protégées par un fusible en polymère. La présence de tension à la sortie est signalée par une diode rouge à l'intérieur du connecteur RJ-45.
Les fils suivants sont utilisés pour l'alimentation des caméras : pin 4,5(+) et pin 7,8(-) PoE Passive, pour la transmission du signal vidéo : pin 1(-) pin 2(+)
Ce dispositif est une solution pratique dans les situations où l'on souhaite.. :
- utiliser un câblage structuré basé sur un câble UTP pour connecter des caméras analogiques
- utiliser un câble UTP pour transmettre le signal de plusieurs caméras analogiques
- réaliser une transmission vidéo + électrique complexe et esthétique sur un câble UTP
PARAMÈTRES TECHNIQUES :
- plage de tension d'alimentation : 10-15V DC
- protection contre les courts-circuits en sortie : fusible polymère 1,1A
- dimensions : 93x67x25mm

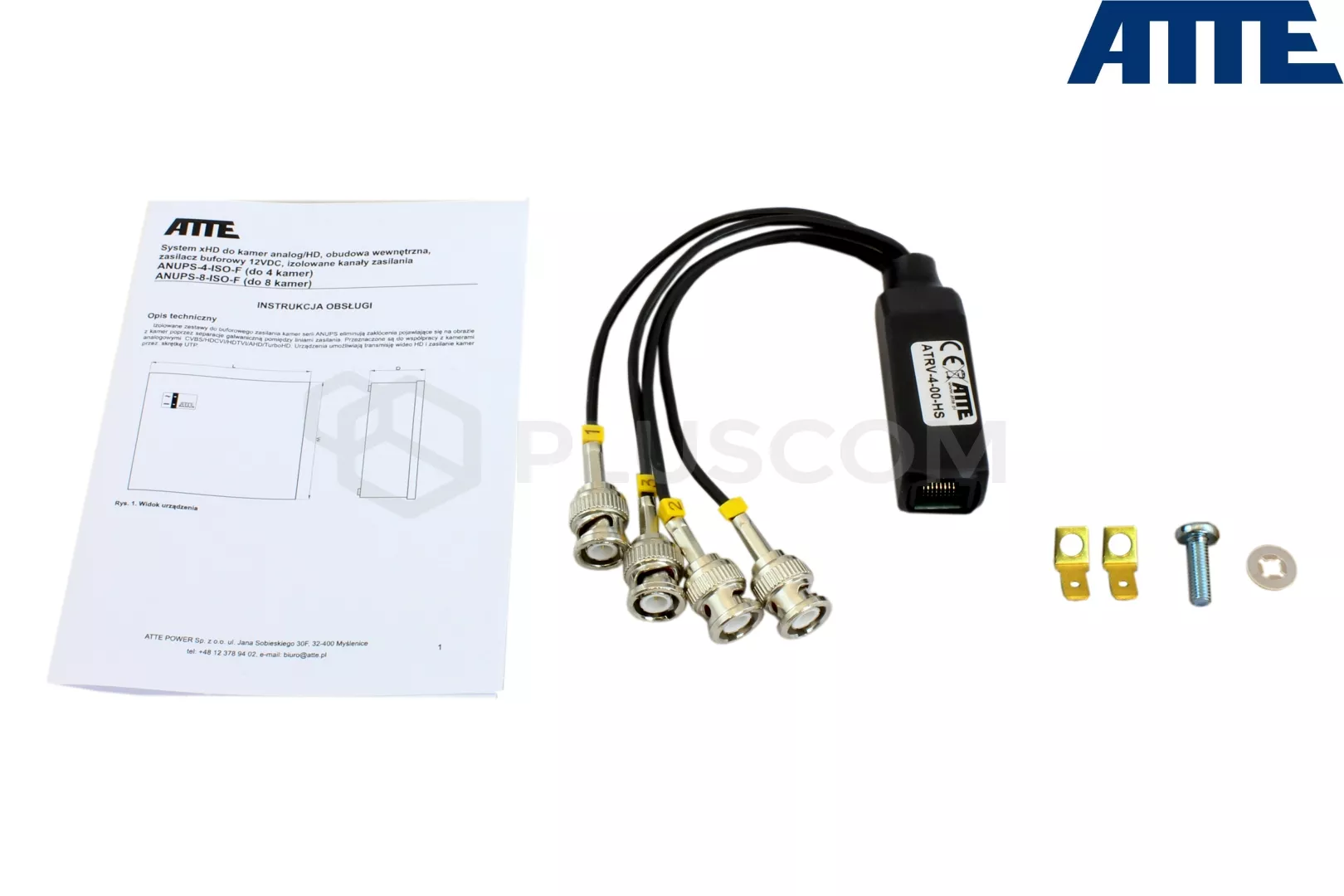

TRANSFORMATEUR ATRV-4-00-HS
Transformateur vidéo HD à 4 canaux pour caméras analogiques CVBS, HDCVI, HDTVI, AHD, TurboHD, en coopération avec le module AVPI-4-ISO-OF. Permet de transmettre le signal vidéo de 4 caméras à l'aide d'un seul câble UTP.
La distance maximale sur laquelle le signal peut être transmis est de 400m.
PARAMÈTRES TECHNIQUES :
- connecteurs :
- signal coaxial 4pc - pour la connexion à l'enregistreur
- Connecteur E/S RJ-45 (8C8P)
