Antenne parabolique Jirous JRMD-1200-10/11

Jirous Antenne parabolique JRMD-1200-10/11

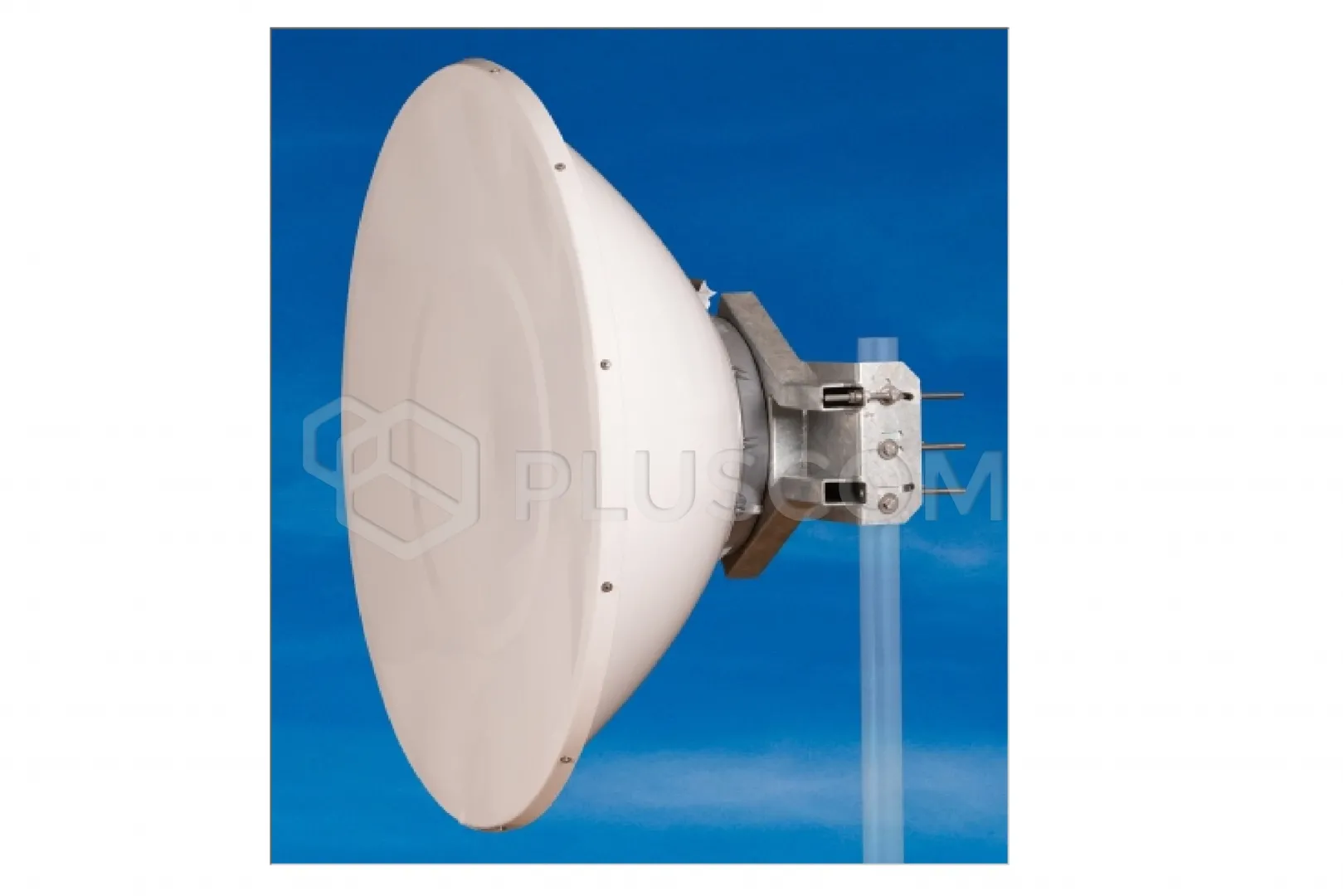

L'antenne JRMD – 1200 – 10/11 est destinée à la communication micro-ondes dans la bande de fréquences 10 et 11 GHz. La nouvelle génération présente une structure de réflecteur profond avec un support massif.

CARACTÉRISTIQUES :

• Réflecteur profond offrant une grande résistance aux interférences et une résistance mécanique élevée
• Isolation élevée des cellules adjacentes
• Couvercle radar inclus

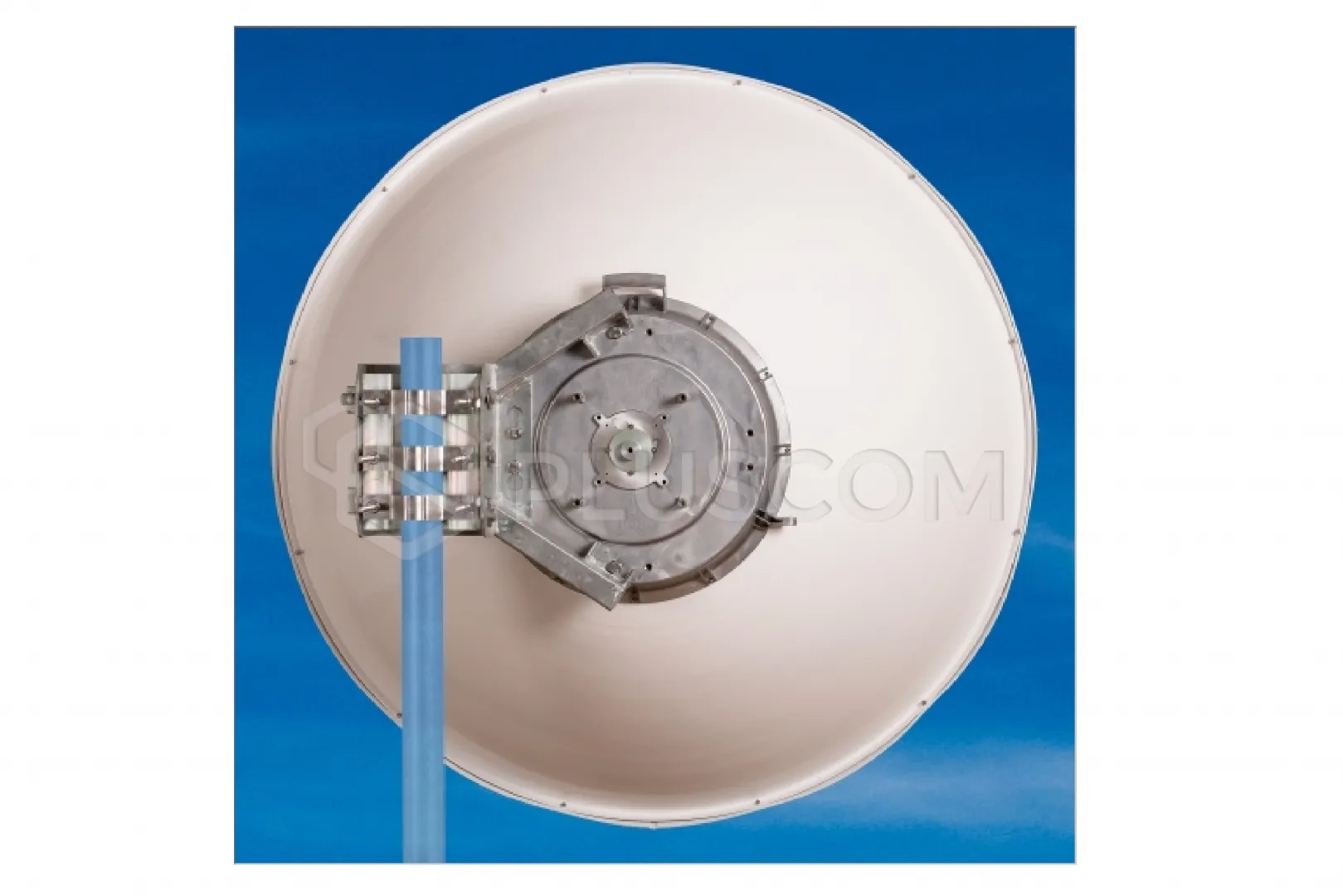

• Support massif avec réglage précis de l'élévation et de l'azimut
• Montage à droite et à gauche
• Haute stabilité au vent

Construction pour les unités MW :

• Veuillez consulter la liste des adaptateurs
• Modifications personnalisées possibles

Paramètres électriques :

• Plage de fréquences : 10,0 – 12,0 GHz
• Gain – basse fréquence : 39,5 ± 1 dBi
• Gain – haute fréquence : 40,5 ± 1 dBi
• Rapport avant/arrière : ≥ 60,5 dB
• XPD : ≥ 37 dB
• Largeur du faisceau 3 dB : 1,5°
• Atténuation de réflexion : ≥ 16 dB/10,3 – 11,7 GHz
• Polarisation : linéaire, verticale/horizontale
• Conformité électrique :
  - US FCC partie 101A | 10,550 – 10,680 GHz
  - US FCC partie 101B | 10,7 – 11,7 GHz
  - Classe 2 ETSI EN 302-217-4-2

Paramètres mécaniques :

• Parabole : Ø 1200 mm, alliage d'aluminium
• Radôme : plastique ABS résistant aux UV
• Entrée/sortie : guide d'ondes circulaire Ø 19 mm
• Montage sur mât :
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – avec kit de haubans
• Charge de vent en service
  - sans kit de haubans 110 km/h (68 mph)
  - avec kit de haubans 140 km/h (87 mph)
• Résistance au vent : 210 km/h (130 mph)
• Poids de l'antenne : 28,5 kg

Nous recommandons d'utiliser un kit de renforts anti-vent pour les mâts dont le diamètre est inférieur à 80 mm, ainsi que dans les régions où les vents sont forts.

Accessoires supplémentaires :

Kit de renforts anti-vent JRZ-1200
