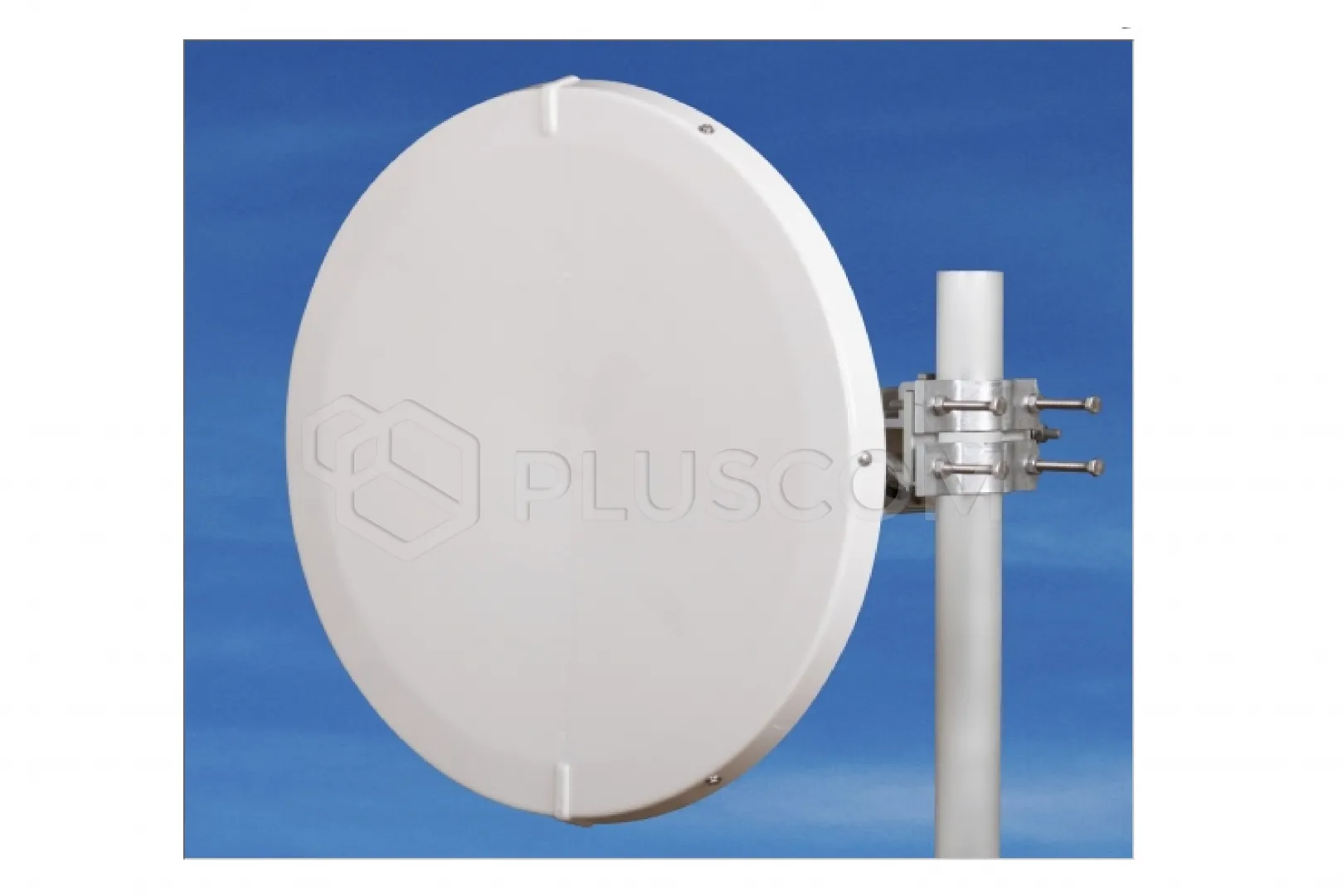

Antenne parabolique Jirous JRMC-680-7/8

Jirous Antenne parabolique JRMC-680-7/8

L'antenne JRMC-680-7/8 est destinée à la communication micro-ondes dans la bande de fréquences 7/8 GHz. Ses performances précises avec un réflecteur profond sont conformes à la norme ETSI de classe 3.

CARACTÉRISTIQUES :

• Parabole profonde offrant une grande résistance aux interférences et une résistance mécanique élevée
• Isolation élevée des cellules adjacentes
• Radom inclus

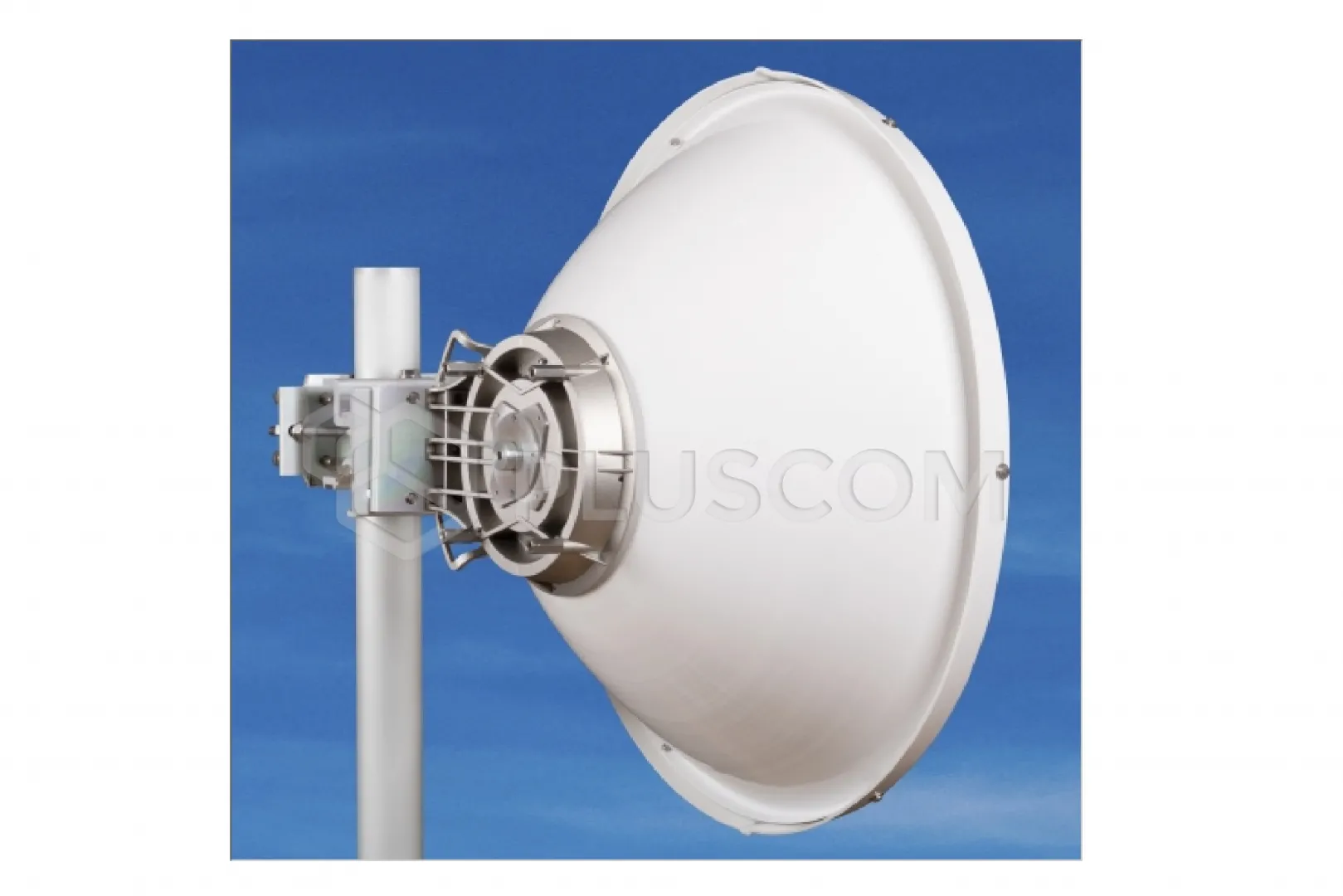

• Support massif JDMW-900 avec réglage précis de l'élévation et de l'azimut
• Possibilité de montage à droite et à gauche
• Stabilité extrême au vent

Conception pour les unités MW :

• Pour les unités radio avec connecteurs, utilisez l'adaptateur pour connecteurs N JXC2N-7/8
• Autres adaptateurs sur demande

Caractéristiques électriques :

• Plage de fréquences : 7,1 – 8,5 GHz
• Gain – basse fréquence : 30,5 ± 1 dBi
• Gain – haute fréquence : 32,2 ± 1 dBi
• Rapport avant/arrière : ≥ 56 dB
• Largeur du faisceau – 3 dB : 4,1°
• Atténuation de réflexion : ≥ 18 dB
• Polarisation : double linéaire, verticale/horizontale
• Polarisation croisée : ≥ 39 dB
• Conformité électrique : classe 3 ETSI EN 302-217-4-2

Paramètres mécaniques :

• Parabole : Ø 680 mm, alliage d'aluminium
• Radôme : plastique ABS, résistant aux rayons UV
• Entrée/sortie : guide d'ondes circulaire Ø 26 mm
• Montage sur mât : Ø 40 – 120 mm
• Charge de vent en service : 180 km/h (112 mph)
• Résistance au vent : 240 km/h (149 mph)
• Poids de l'antenne : 5,7 kg
• Poids du support : 3,2 kg

Nous recommandons une installation sur un mât d'un diamètre minimum de 50 mm dans les régions où des vents violents sont attendus.
