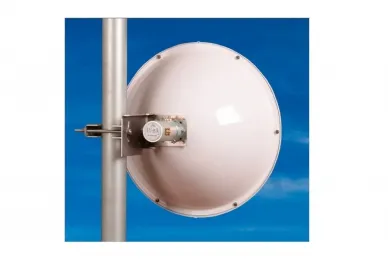

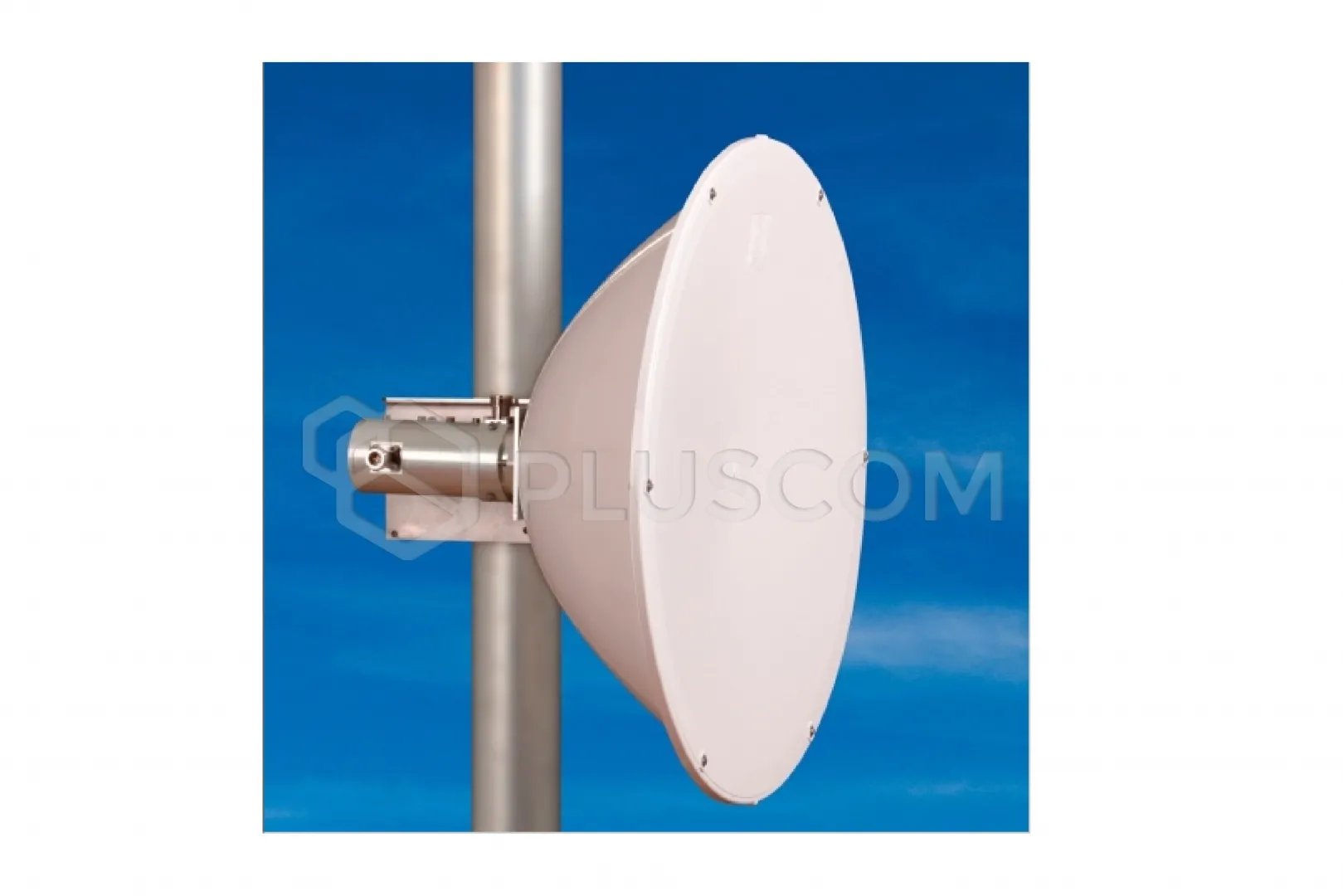

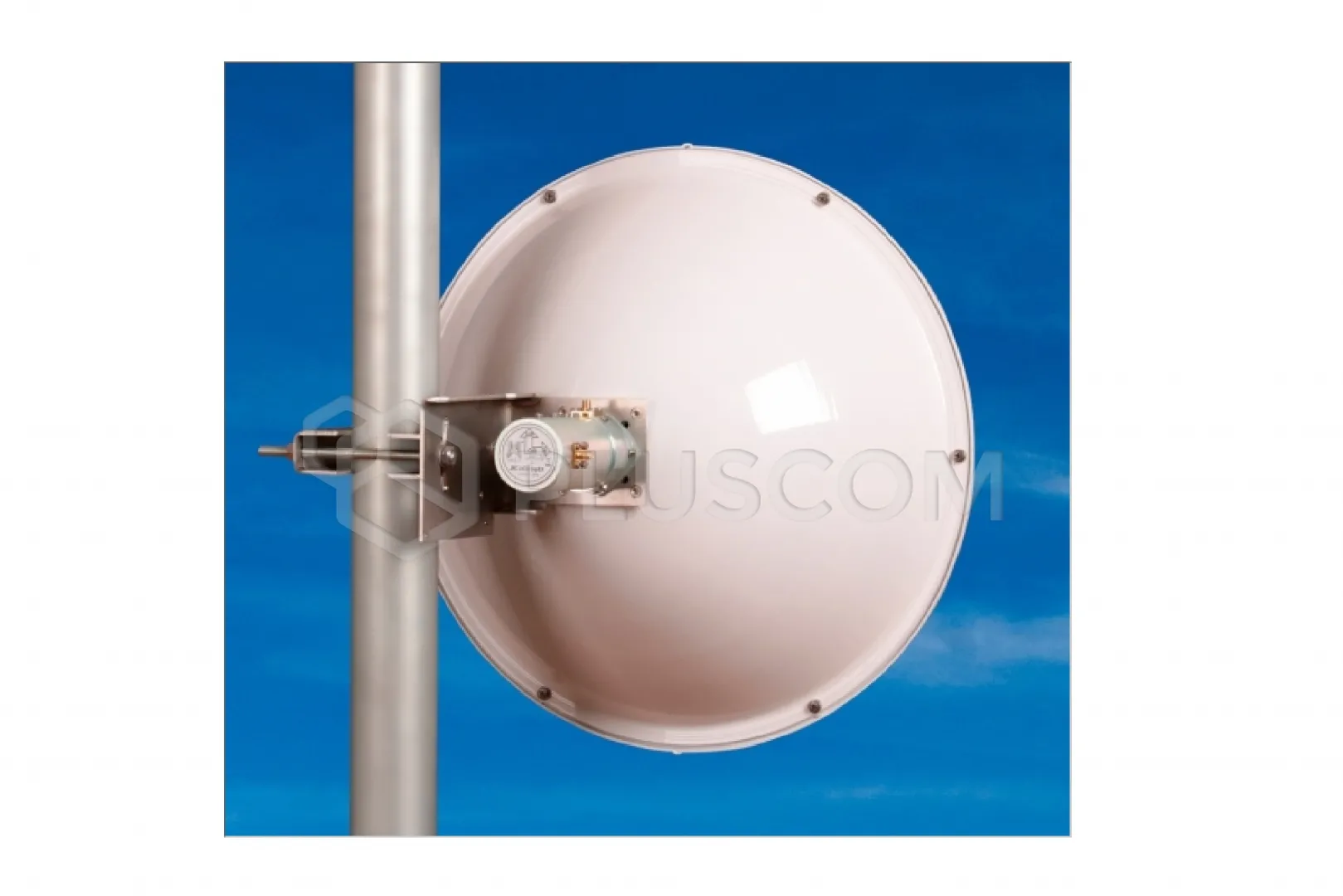

Jirous Antenne parabolique JRC-24DD SX DuplEX (connecteur N femelle) (2 pièces)
L'antenne parabolique bipolaire JRC-24DD DuplEX est destinée aux liaisons directionnelles en mode full-duplex ou MIMO dans la bande de fréquences 5 GHz avec un niveau d'isolation élevé.
L'antenne est conçue pour fonctionner sur des distances moyennes et courtes dans des conditions difficiles.
Sa conception avec une cuvette profonde augmente l'isolation entre les antennes sur le mât et améliore le rapport avant/arrière. La version SX est équipée d'un support en acier inoxydable, résistant aux conditions corrosives défavorables.
Le kit comprend 2 pièces.
CARACTÉRISTIQUES :
- Antenne bipolaire : Full duplex ou MIMO, polarisation horizontale/verticale ou 2x45°
- Une bonne isolation port-port permet des connexions en duplex intégral
- Une antenne profonde augmente l'isolation entre les antennes sur le mât
- Nouveau concept avec bande de fréquences étendue
- Rapport avant/arrière élevé
- Résistance supplémentaire à la corrosion
- Connexions directionnelles ou connexion client sur des distances moyennes ou courtes dans des conditions difficiles
- Le réglage de l'élévation (gradient) et de l'azimut est indépendant
- Possibilité de calculer la distance atteignable à partir de la section de calcul
- Le prix comprend un cache parabolique en plastique
Autres modèles :
- JRC-24DD DuplEX – antenne profonde standard DuplEX
- JRC-24DD DuplEX Precision – antenne avec support de précision
- JDMW-900 AR
Caractéristiques électriques :
- Plage de fréquences : 4,9 – 6,1 GHz
- Gain : 24,5 ± 1 dBi
- Facteur SWR : 5,1 – 5,9 GHz ≤ 1,6
- Largeur du faisceau -3 dB : 9,0˚
- Isolation port-port : 5,1 – 5,9 GHz ≥ 50 dB (typiquement 53 dB) (autres bandes de fréquences ≥ 43 dB)
- Rapport avant/arrière : ≥ 44 dB
- Polarisation : linéaire, verticale/horizontale ou 45°
Caractéristiques mécaniques :
- Parabole : Ø 400 mm, alliage d'aluminium
- Radôme : plastique ABS, résistant aux rayons UV
- Type de connecteur : connecteur N femelle
- Montage sur mât d'un diamètre : 27-74 mm
- Poids de l'antenne : 2,5 kg (5,5 lb)
L'antenne peut être utilisée en combinaison avec le boîtier métallique externe JR – 350 Alu pour les points d'accès, les cartes RouterBOARD et autres appareils électroniques, ou avec le support GentleCLIP, qui facilite l'installation des appareils à système de verrouillage.
L'antenne est équipée d'écrous à encliqueter séparés, ce qui facilite l'installation et le réglage de l'azimut et de l'élévation. Montage possible à droite et à gauche.
Accessoires recommandés :
Pour une utilisation avec le GentleBOX JR-300, nous recommandons :
- la version avec connecteurs R-SMA (JRC - 24DuplEX - SMA)
- la version avec connecteurs N doit être complétée par un adaptateur coudé pour connecteur à polarisation horizontale
- Pigtail R-SMA/MMCX pour JRC-24DuplEX-SMA
- Pigtail R-SMA/UF.L pour JRC-24DuplEX-SMA
