Adaptateur euFIX S223 pour module FIBARO FGS-223

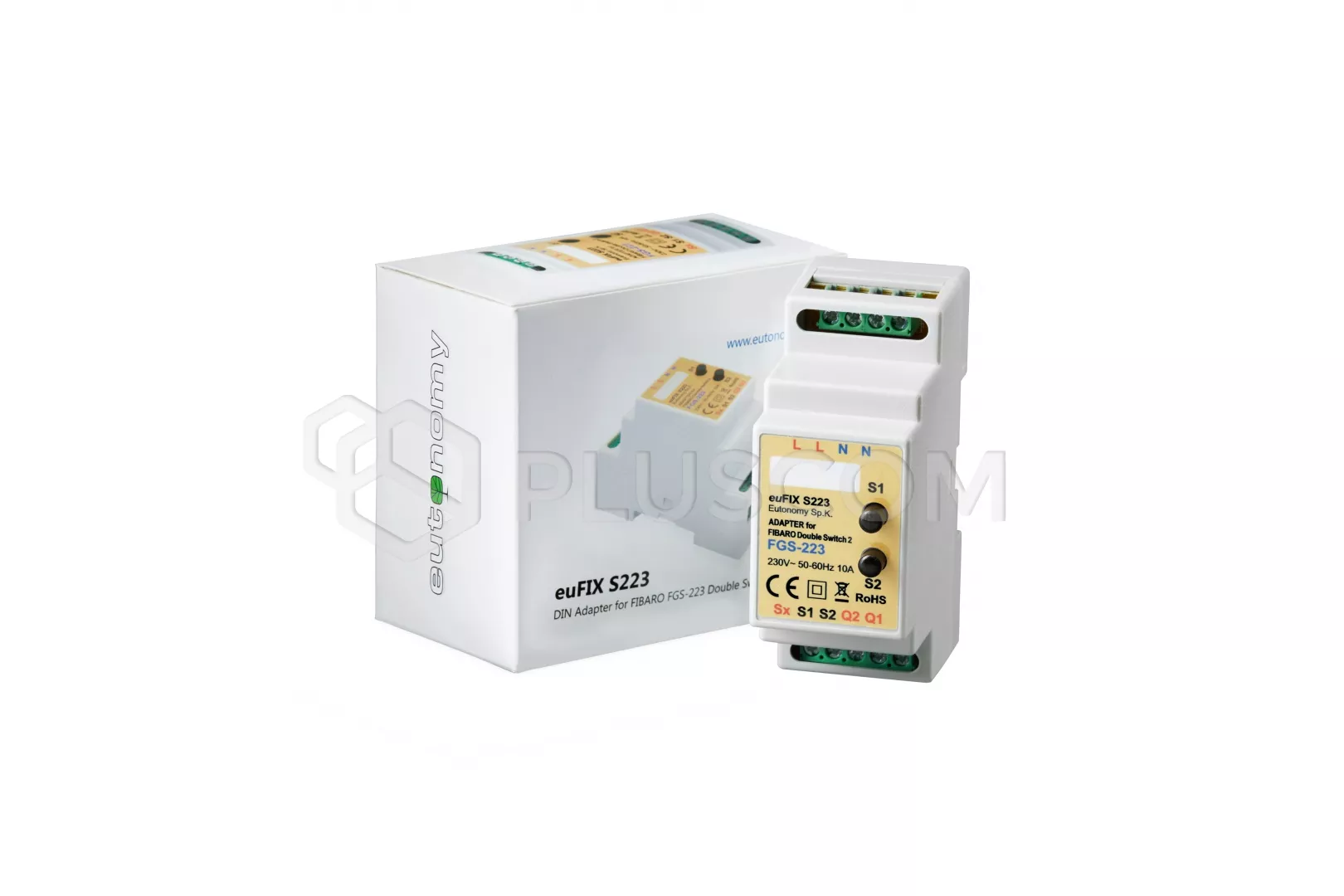

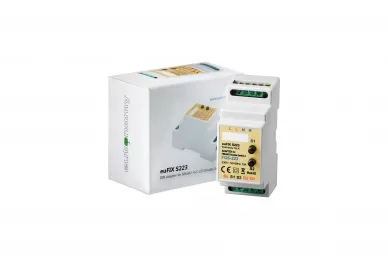

L'adaptateur euFIX S223 est utilisé pour l'installation sécurisée du module FIBARO FGS-223 dans les distributeurs électriques.

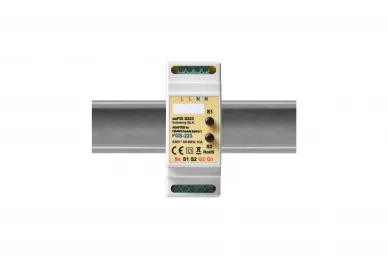

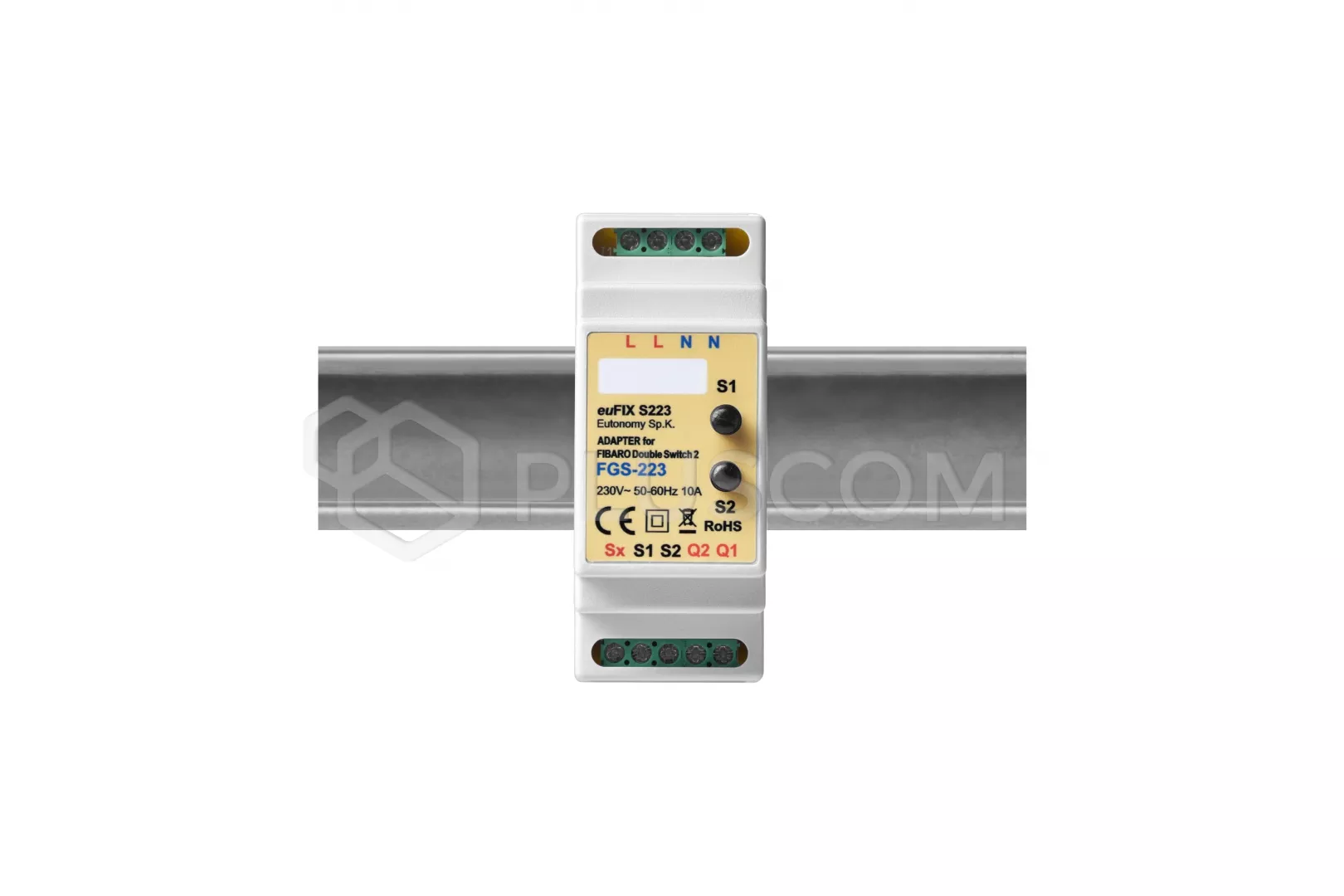

L'adaptateur se compose d'un boîtier pour le montage sur un rail DIN TH35 et d'une plaque arrière avec des bornes pour l'alimentation, les signaux d'entrée et de sortie et les boutons de commande. Le module FIBARO FGS-222 est monté sur la plaque. La partie supérieure du boîtier est équipée de micro-boutons S1 et S2, qui servent3 au diagnostic. Le bouton S1 est également utilisé pour enregistrer le module dans le système Z-Wave ou le retirer du système.

DONNÉES TECHNIQUES :

• tension d'alimentation : 230V AC
• courant de charge : 6,5A par canal, la charge totale ne devant pas dépasser 10A
• dimensions du boîtier : 34,8 x 87,3 x 64,7 mm
• largeur en modules : 2 modules TE
• surface de section des fils de connexion : max. 2,5 mm2
• longueur maximale des fils connectés aux entrées Sx, S1, S2 : 10m
• température de fonctionnement : de 0°C à +35°C
