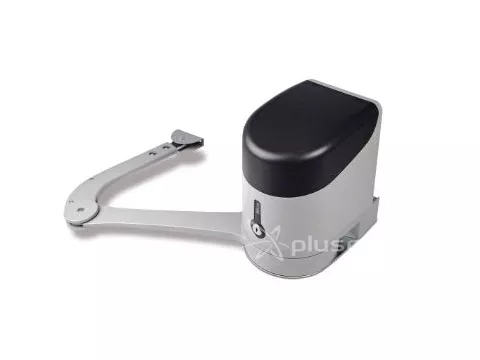

Actionneur simple action HYKE HK7024R10 avec bras de rupture + unité de contrôle HKA1 BLUEBUS intégrée

Actionneur autobloquant avec bras pliant, moteur 24V et unité de commande BLUEBUS HKA1 intégrée

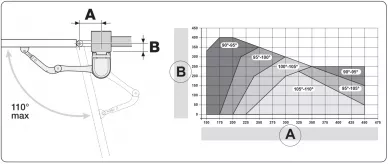

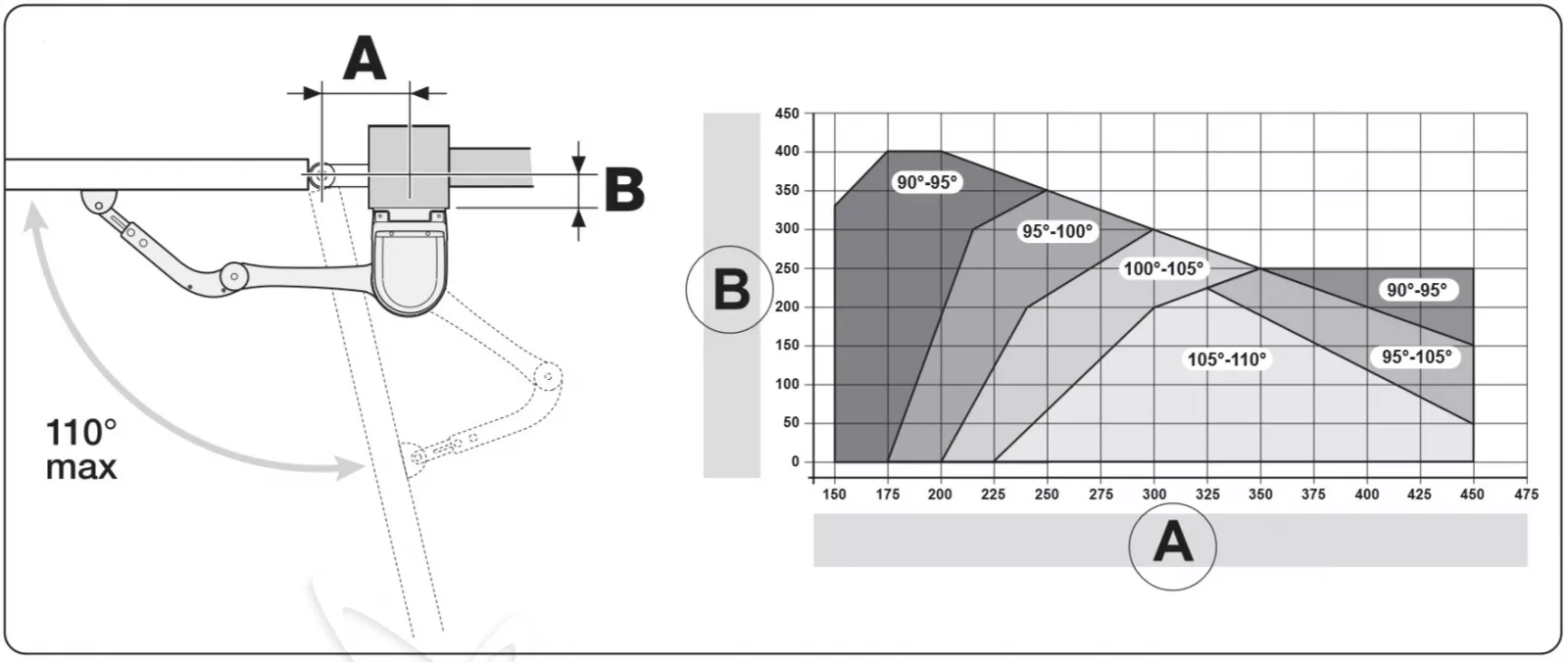

L'opérateur est conçu pour être installé sur des poteaux très larges, même jusqu'à 40 cm de profondeur d'assise de la charnière.

Le Hyke 7024 dispose d'un mécanisme de déverrouillage d'urgence automatisé en cas de panne de courant, avec une clé métallique et un cylindre breveté.
La nouvelle transmission est un engrenage d'actionneur avec un rapport d'engrenage à trois étages. Un engrenage à vis sans fin sur le premier, une paire d'engrenages droits sur le second et un engrenage satellite sur la sortie de l'entraînement. L'ensemble de ces éléments permet d'obtenir un couple de sortie énorme, de l'ordre de 500 Nm.
Des butées mécaniques d'ouverture et de fermeture intégrées avec un réglage très précis.

La facilité d'assemblage sans soudure est certainement un grand avantage de l'entraînement. Les poignées sont vissées au poteau et au vantail. Le bras pliant, composé d'une partie droite et d'une partie courbe, est réglable en longueur, ce qui permet (après raccourcissement) d'installer l'opérateur dans un coin étroit de la propriété.

Unité de commande HKA1 intégrée avec les caractéristiques suivantes :

• Technologie BLUEBUS
• auto-programmation - les actionneurs mémorisent automatiquement les positions finales de la porte pendant la programmation
• avancé : seulement trois boutons de programmation, réglage du mode de fonctionnement, du temps d'ouverture, etc.
• fonction d'ouverture partielle de la porte (fonction portillon)
• toujours en marche : grâce à la batterie rechargeable PS124 (en option), l'opérateur ouvre et ferme la porte même en cas de coupure de courant
• unité de commande compatible avec les systèmes OPERA et SOLEMYO

CARACTÉRISTIQUES TECHNIQUES

• Alimentation électrique : 230 Vac
• Alimentation du moteur : 24V
• Consommation électrique maximale : 300 W
• Couple maximal : 500 Nm
• Couple nominal : 120 Nm
• Vitesse à vide : 2.25 RPM
• Vitesse au couple nominal : 2,00 TR/MIN
• Fréquence maximale des cycles : 40 cycles/heure
• Durée maximale de fonctionnement sans interruption : environ 7 minutes
• Puissance de la lampe témoin : une lampe témoin LUCYB (12 V, ampoule de 21 W)
• Sortie de la serrure électrique : une serrure électrique de 12 Vpp, max. 15VA
• Entrée BLUEBUS
• Entrée STOP
• Entrée P.P.
• Entrée ANTENNE RADIO : 50 Ω pour câble de type RG58 ou similaire
• Fonctions programmables : 8 fonctions ON-OFF (tableau 3) et 8 fonctions
• réglables (Tableau 5))
• Connecteur radio : connecteur de type SM pour les récepteurs de la famille SMXI, OXI et OXIFM.
• Température de fonctionnement : -20°C à +50°C
• Degré de protection : IP 54

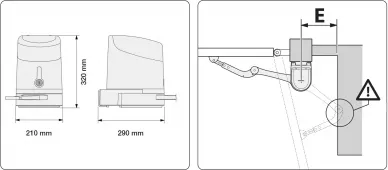

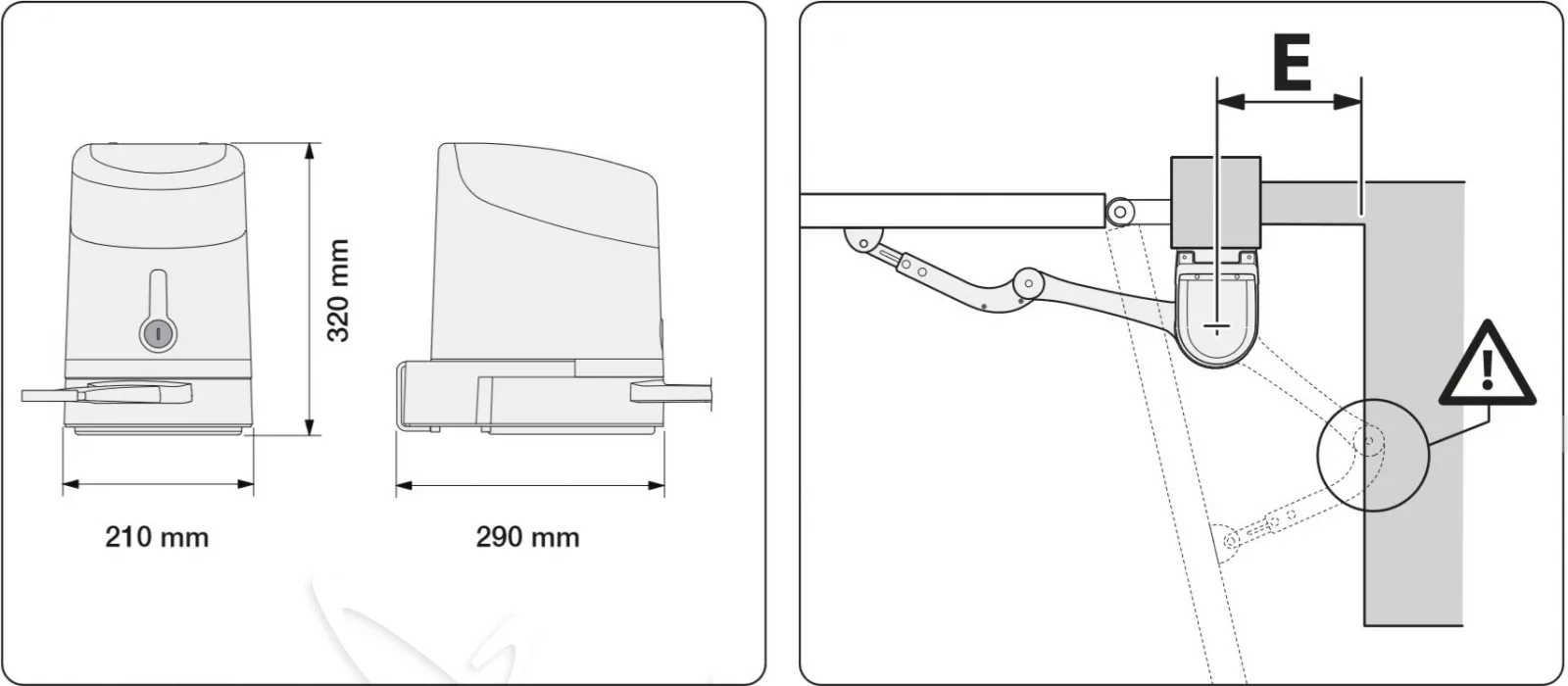

• Dimensions : 210 x 290 x 320 mm
• Poids : 10,5 kg
