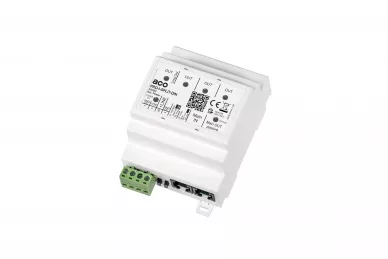

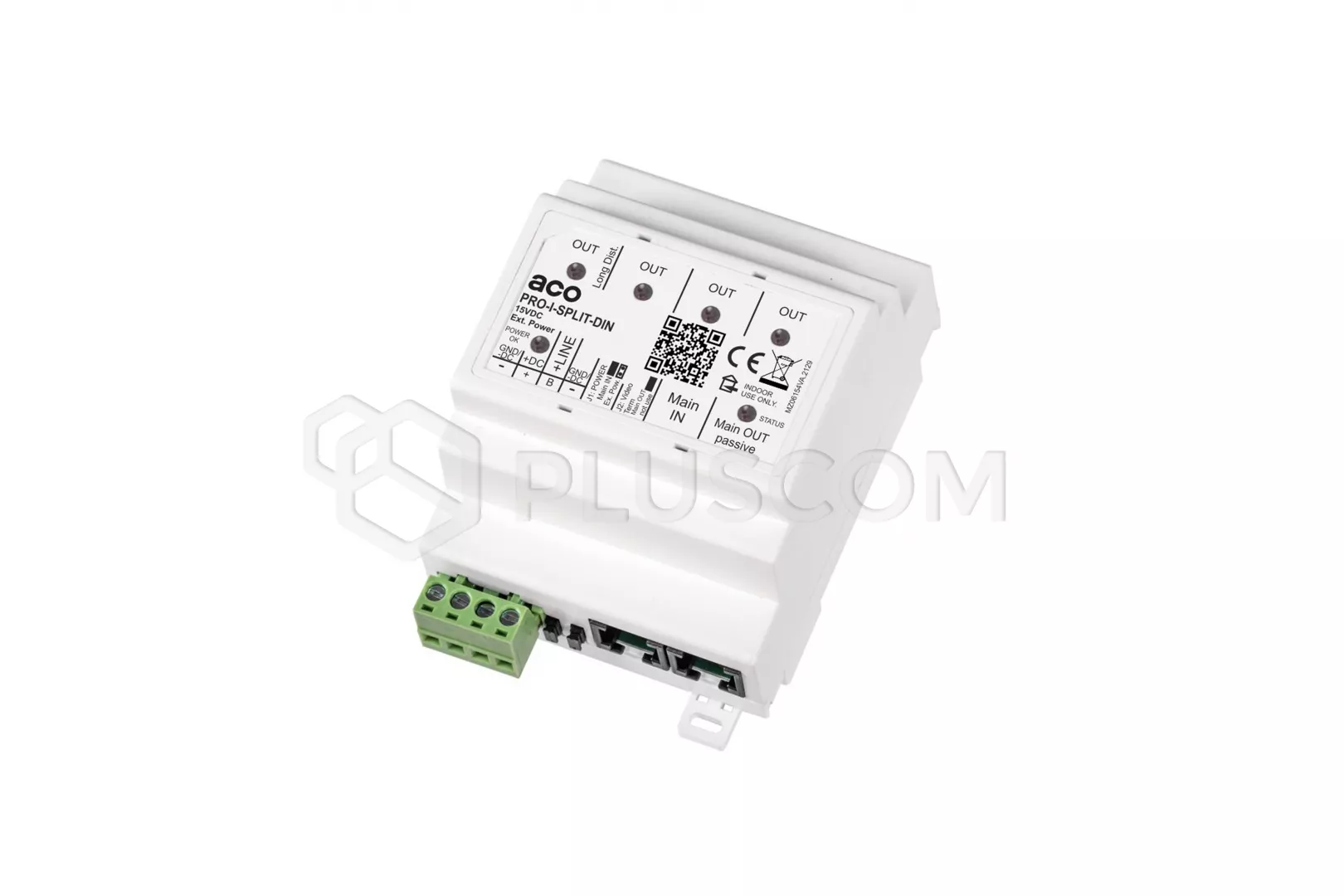

PRO-I-SPLIT-DIN Répartiteur vidéo actif monté sur rail DIN pour le système PRO
Répartiteur vidéo actif pour les portiers vidéo Aco fonctionnant avec le système PRO, conçu pour un montage sur rail DIN. Il permet la distribution des signaux audio, vidéo et d'alimentation. Il permet de distribuer les signaux audio, vidéo et d'alimentation (appelés bus) à quatre sorties actives (amplificateurs vidéo intégrés) et à une sortie passive (sans amplificateurs).

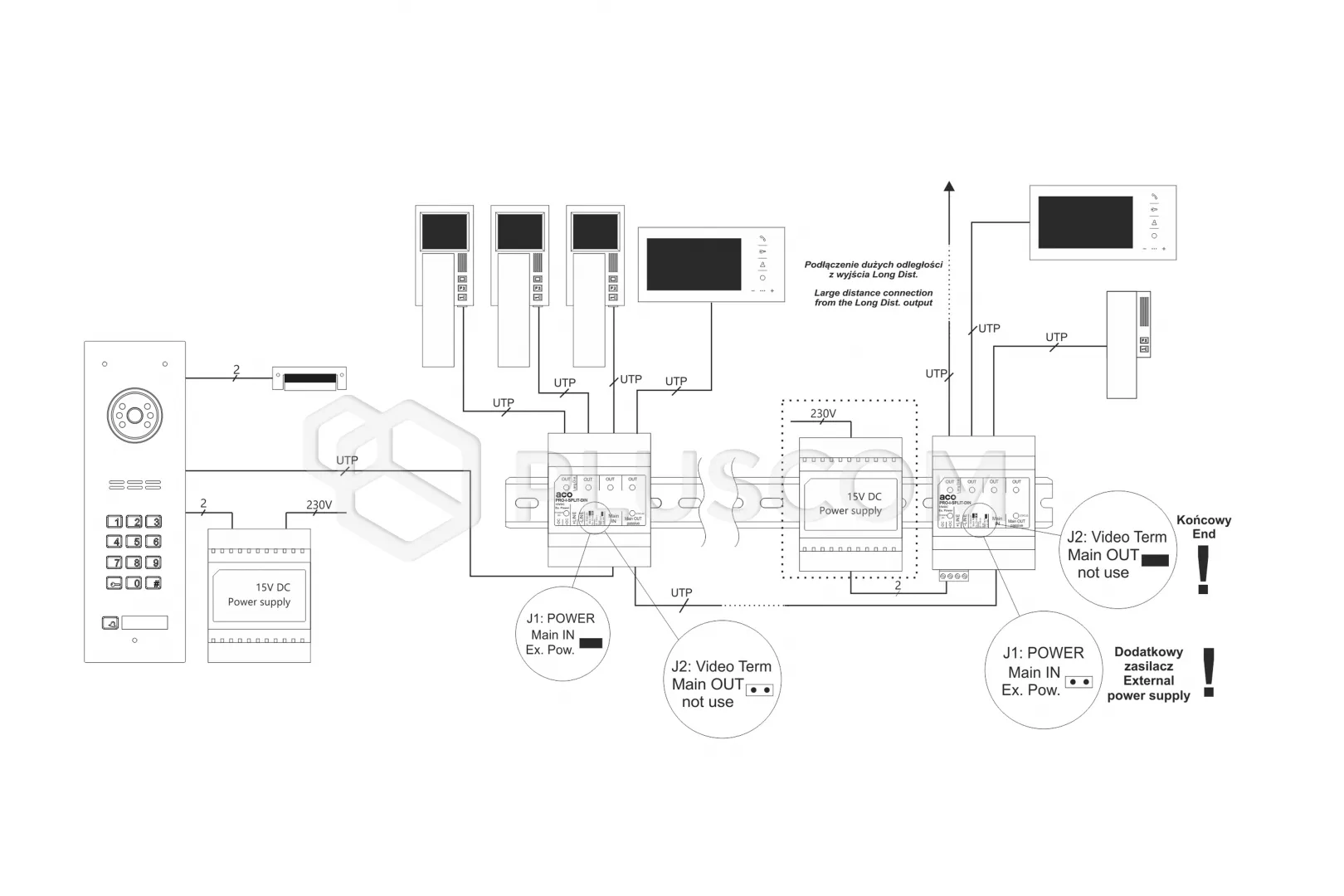

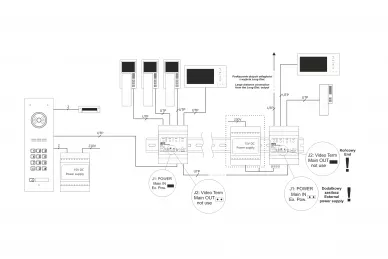

Jusqu'à 5 récepteurs vidéo peuvent être directement connectés au distributeur à une distance maximale de 1,5 km. 70m. Il permet également de diviser le bus principal en 4 sorties (en utilisant les sorties actives) et de connecter un autre répartiteur à la sortie passive, terminant ainsi le bus principal. L'une des sorties actives est en outre amplifiée pour compenser la perte de signal vidéo sur les longs bus.
Le PRO-I-SPLIT-DIN peut être alimenté par le bus principal ou par une alimentation externe de 15V et dispose d'une sortie à vis supplémentaire pour les lignes audio et d'alimentation.
Une caractéristique particulière de l'appareil est la surveillance intelligente de l'état des entrées et des sorties (exactitude des tensions, courts-circuits, etc.). Si des états incorrects sont détectés, par ex. En cas de détection d'états incorrects, par exemple en raison d'un court-circuit dans un local, le distributeur coupe chaque sortie active du système d'interphonie, de sorte qu'un seul local est déconnecté et que l'ensemble du système d'interphonie peut continuer à fonctionner sans problème. Une fois que le court-circuit a cessé, le distributeur rallume automatiquement la sortie déconnectée. L'état de chaque sortie et de chaque entrée est contrôlé indépendamment et signalé par des LED individuelles qui, par le biais de codes clignotants, peuvent indiquer le type de défaillance qui s'est produite (ce qui facilite le diagnostic des problèmes de fonctionnement de l'ensemble du système interphonique).
CARACTÉRISTIQUES DE L'APPAREIL :
- connexion jusqu'à 5 récepteurs
- distance jusqu'au récepteur : jusqu'à 70 m (avec un nombre approprié d'alimentations)
- possibilité d'augmenter la distance en utilisant des blocs d'alimentation supplémentaires dans le système
- diviser le bus principal en 4 sorties indépendantes
- quatre sorties actives (amplificateurs vidéo)
- une sortie passive pour connecter un autre distributeur ou récepteur (sans amplificateur vidéo)
- une sortie active avec une amplification vidéo supplémentaire "Long Dist" : approx. 1,8x (pour les longs bus, cela compense la perte du signal vidéo)
- peut être utilisé comme boucle ou séparateur final (terminateur vidéo intégré contrôlé par cavalier)
- alimenté par le bus ou par une alimentation supplémentaire (en distribuant l'alimentation aux sorties individuelles)
- bornes à vis pour la connexion de l'alimentation et un cavalier intégré pour couper l'alimentation du bus
- des bornes à vis pour la connexion de la ligne audio
- des signaux vidéo tolérants aux pannes
- surveillance de l'état des entrées et des sorties : tension d'alimentation et tension de la ligne audio (détection d'une tension d'alimentation trop élevée ou trop basse, d'une surcharge de la sortie, d'un court-circuit de la ligne audio, etc.)
- diodes individuelles indiquant l'état de chaque sortie et de chaque entrée
- codes clignotants indiquant les 6 états différents (défauts) de chaque sortie et entrée
- déconnexion automatique du bus principal d'une sortie active en cas de court-circuit d'alimentation (surcharge) et/ou de court-circuit sur la ligne audio
- permettre à l'ensemble du système de porte d'entrée de fonctionner normalement en cas de court-circuit dans les locaux
- rétablissement automatique du fonctionnement normal dès la disparition du court-circuit
- permet de diagnostiquer les problèmes de l'interphone
- compatible avec les systèmes Audio et Video PRO
DONNÉES TECHNIQUES :
- Alimentation : 15V DC / 60mA
- Consommation en veille : ~0,9W
- Type d'installation : numérique : paire torsadée cat. 5e ou 6
- Montage : rail DIN ou montage en surface
- Sorties :
- Connecteur RJ45 (5x bus : vidéo, ligne audio, alimentation)
-
- 4 x sorties actives (amplificateurs) ; max. charge jusqu'à 0,7A
- 1 x sortie passive (sans amplificateur)
- Connecteurs à vis ARK : connexion du signal de ligne (récepteurs audio)
- Entrées :
- Connecteur RJ45 (bus : vidéo, ligne, alimentation) : 1 x entrée principale
- Connecteurs à vis ARK : connexion de l'alimentation auxiliaire
- Conception : boîtier en plastique ABS

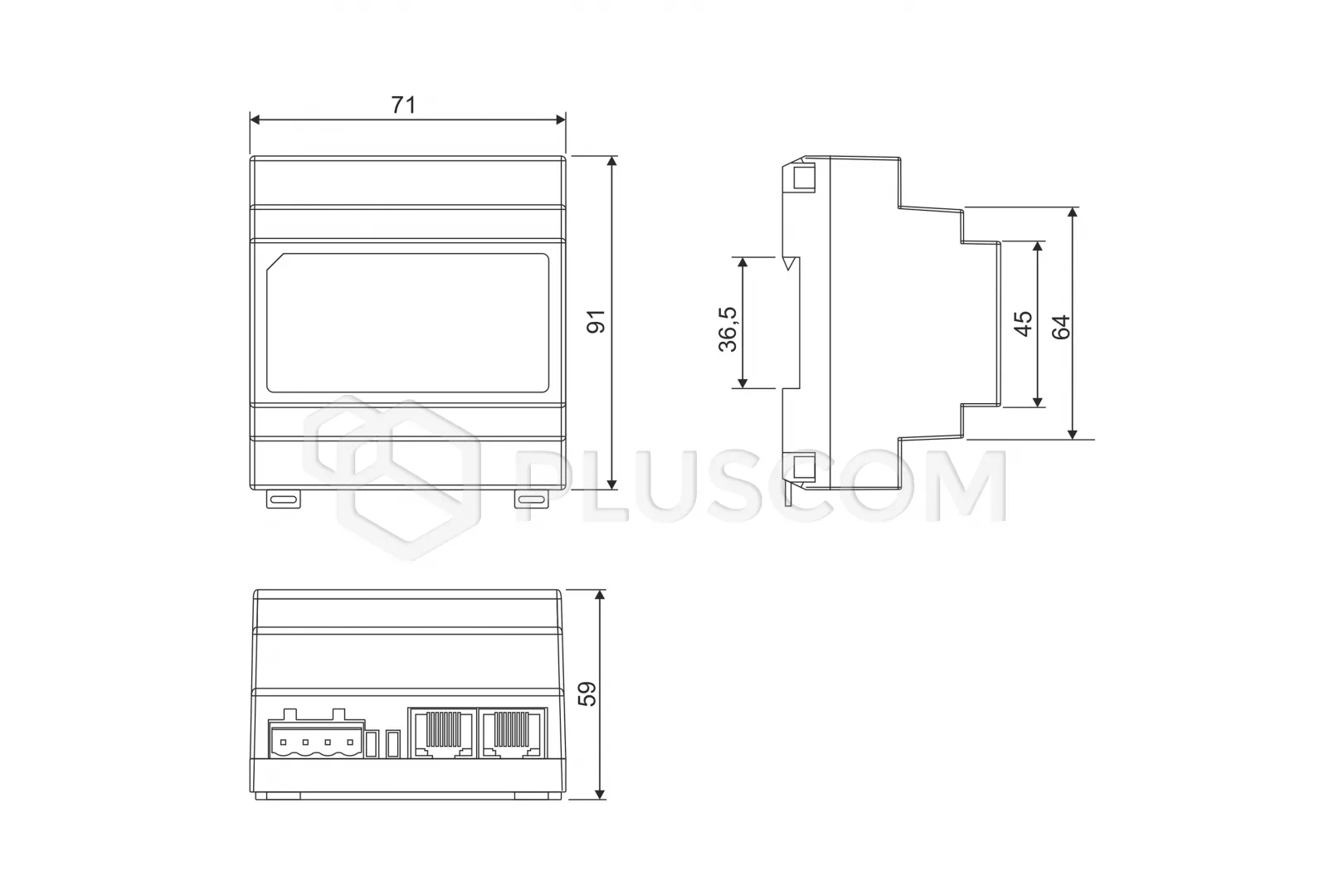

- Dimensions : 91x71x59mm (4 modules DIN)
