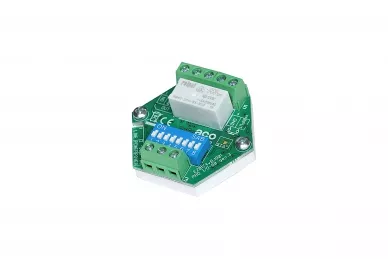

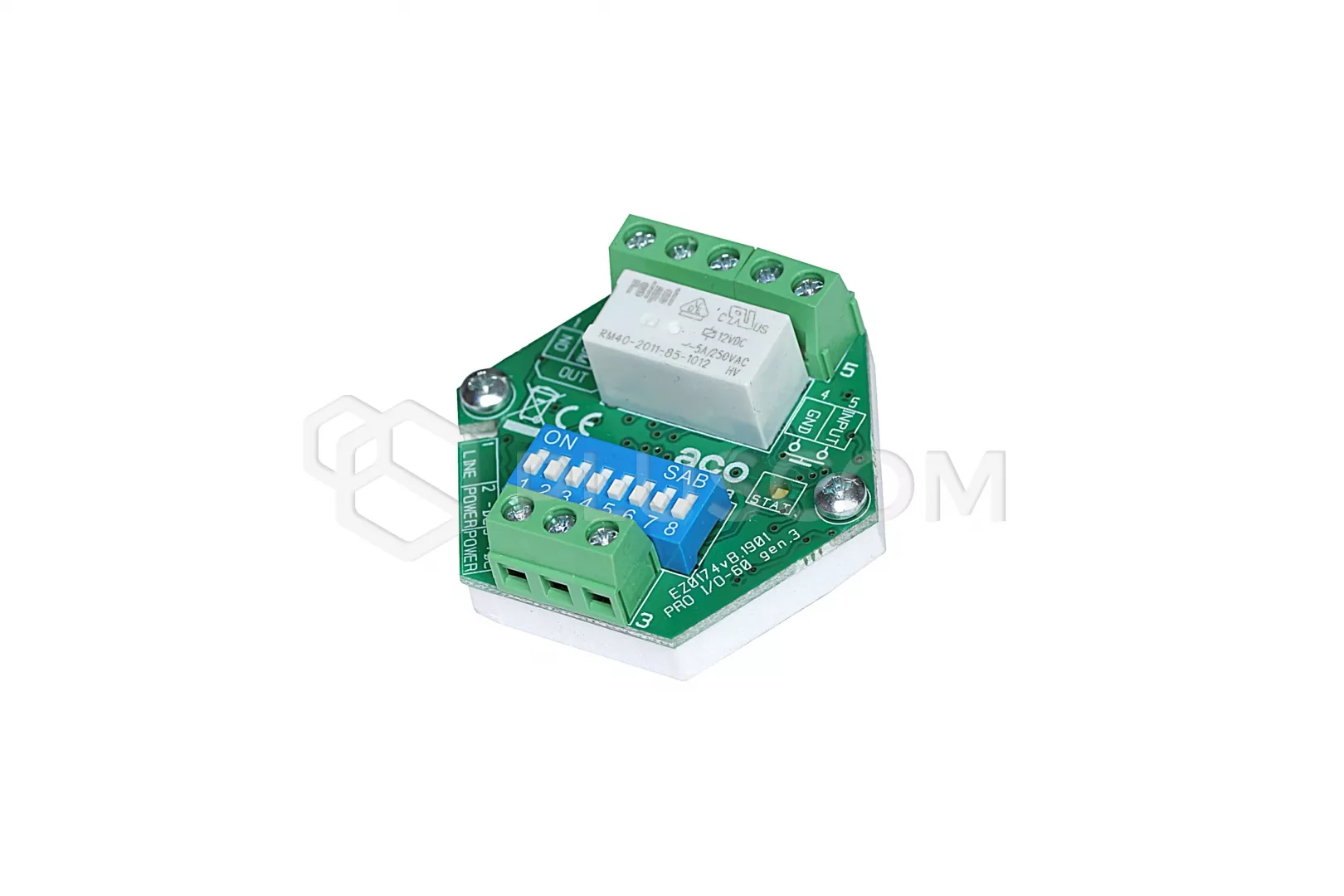

ACO PRO I/O-60 (G3) Module d'extension pour appareils supplémentaires

Le module PRO I/O-60 (G3) est la solution idéale pour connecter et utiliser des appareils supplémentaires afin de contrôler la domotique et les appareils externes. En outre, il permet de connecter un bouton-poussoir externe pour l'activation directe d'un ouvre-porte électrique dans un panneau.

Le module est compatible avec tous les appareils COMO/Familio PRO, PRO-A. Le module est compatible avec tous les appareils du groupe COMO/Familio PRO, PRO-A. Ses dimensions réduites permettent de l'installer dans un boîtier électrique Ø60.

L'appareil permet de programmer les réglages et de mettre à jour le logiciel via le bus système à l'aide d'un ordinateur et ses principales caractéristiques sont les suivantes :

• la sortie relais peut fonctionner en mode monostable ou bistable
• ouverture des portes à tout moment (sans répondre à l'appel)
• ouverture automatique de la porte pendant la sonnerie
• Possibilité de connecter un dispositif acoustique ou lumineux supplémentaire pour la signalisation des appels dans les locaux
• possibilité de fonctionnement autonome sans récepteur
• fonction d'activation de la sortie à chaque ouverture de la porte dans le panneau (ne s'applique pas à l'ouverture à partir du panneau INPUT)
• fonction de contrôle de l'ouverture de la porte protégée
• les fonctions mises en œuvre sont sélectionnées par les commutateurs du module
• l'activation de la sortie relais et la réaction à l'entrée de court-circuit peuvent être assignées au contendant de l'adresse du récepteur ou à tous les récepteurs (indépendamment de l'adresse)
• prend en charge les adresses des récepteurs : 31 adresses (programmables par les commutateurs du module) ou 1023 adresses (programmables à partir du PC à l'aide de l'interface PRO-USB en option)
• pour l'adresse 0, le module fonctionne avec toutes les adresses du système
• les fonctions du relais peuvent être restreintes en fonction de l'adresse d'interphonie du récepteur.
• programmation des paramètres et mise à jour du logiciel via le bus système (interface informatique PRO-USB requise)
• le numéro individuel de chaque dispositif : DevID
• recherche de tous les appareils du système
• gestion individuelle ou collective des appareils
• Possibilité de gestion et de mise à jour des appareils dans un système en cours d'exécution

Exemple d'application :

• domotique : contrôle de dispositifs externes, par exemple. éclairage, volets roulants
• commande de la deuxième porte : par ex. portail d'entrée, barrière
• comme sonnette
• comme sonnette à une entrée où il n'y a pas de panneau extérieur
• Signalisation d'appel supplémentaire
• Déverrouillage manuel/automatique supplémentaire
• diverses applications pour les locaux destinés aux personnes handicapées
• activation du relais pendant l'ouverture de la porte dans le système PRO (ne s'applique pas à l'ouverture à partir de l'ENTRÉE du panneau)

SPÉCIFICATIONS TECHNIQUES :

• alimentation : 15V DC / 40mA
• consommation en mode veille : 0,6W
• type d'installation :
• • numérique Système PRO : paire torsadée cat. 5e ou 6
  • système numérique PRO-A : 3 fils
• sorties : 3 x connecteurs à vis - contacts de relais NO/N/NC , max. 5A, 24VDC
• entrées :
• • 3 x connecteurs à vis (connexion PRO system bus) - connexion du signal audio : "LINE" et connexion d'alimentation : "+DC" et "-DC"
  • 2 x connecteurs à vis (entrée NO) - connexion d'un bouton NO
• installation : dans une boîte électrique Φ60mm
• dimensions : 50x50x20mm
