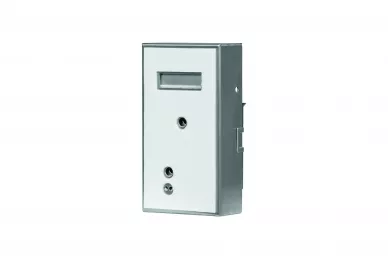

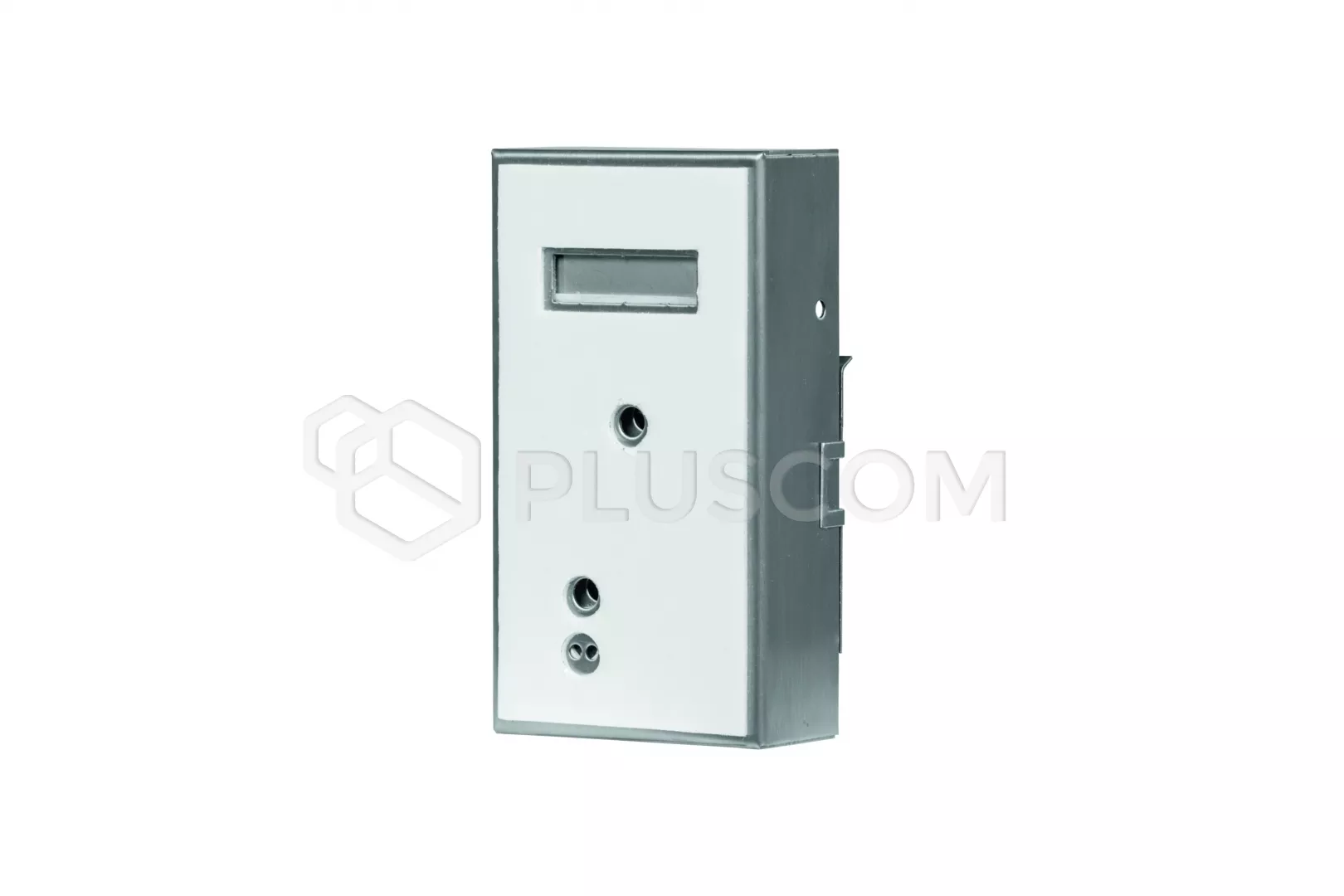

ACO MOD-SPK-PRO (G3) module d'appel intégré pour le système PRO/PRO-A
Le module d'appel MOD-SPK-PRO (G3), sans ses propres boutons d'appel, peut être installé n'importe où, par ex. Le MOD-SPK-PRO (G3) est un module d'appel intégré pour le système PRO/PRO-A. Le module a des fonctions analogues à celles des panneaux de la série COMO-PRO.
Le MOD-SPK-PRO (G3) est équipé d'une entrée INPUT à laquelle un bouton d'appel externe peut être connecté et d'un module optionnel MOD-10NBP, portant le nombre de boutons à 10. En ajoutant le nombre approprié de modules, vous augmentez le nombre de boutons, qui peuvent être configurés librement et se voir attribuer des adresses individuelles définies dans les récepteurs.
Le module d'appel est dédié au système PRO. Il est équipé d'un microphone supplémentaire, qui peut être installé à un endroit pratique, d'une antenne externe et d'un porte-clés de proximité préprogrammé, qui permet d'ouvrir les portes et d'ajouter d'autres porte-clés.
Il présente un certain nombre d'avantages :
- une utilisation intuitive et confortable et une configuration facile
- programmation des paramètres et mise à jour du logiciel via le bus système (interface informatique PRO-USB requise)
- connexion dans un système de deux panneaux / modules : 1 x maître et 1 x esclave
- compatible avec les générations précédentes du système PRO
- possibilité d'utiliser jusqu'à 10240 badges de proximité, dont 10 attribués à chaque local + 10 badges administratifs (programmables via PC)
- gâche acoustique (sonnerie) dans les locaux - uniquement pour les porte-clés attribués aux locaux (désactivable au niveau du PC)
- prise en charge de plusieurs modules d'extension pour accroître la fonctionnalité du système
- Plusieurs récepteurs d'appel peuvent être connectés simultanément
- détection de la présence du récepteur (le module ne sonnera pas s'il n'y a pas de récepteur)
- possibilité de connecter différents types d'ouvre-portes électriques
- possibilité de commander un cavalier électromagnétique
- possibilité de connecter une caméra externe au système (module MOD-CAM-FAM supplémentaire et câble UTP cat. 5e ou 6)
- possibilité d'alimenter la sortie pour la connexion d'une gâche électrique à partir d'une alimentation séparée (DC ou AC)
- possibilité de connecter un bouton poussoir externe
- possibilité de connecter un dispositif acoustique supplémentaire dans les locaux
- Domotique : commande de dispositifs externes, par exemple domotique : commande de dispositifs externes, par exemple portail d'entrée, barrière, éclairage, volets roulants (module PRO-I/O optionnel connecté au bus système requis)
- numéro individuel pour chaque dispositif : DevID
- Recherche de tous les dispositifs du système
- Gestion individuelle ou collective des appareils
- Possibilité de gestion et de mise à jour des appareils dans un système en cours d'exécution
- Un seul logiciel pour gérer tous les appareils : PRO 3 Manager
- logiciel gratuit
- résistant aux intempéries et au vandalisme
Connexion du module doit être effectué à l'aide de connecteurs RJ45 et d'un câble à paires torsadées (UTP min. cat 5e). Les longueurs maximales de câble entre le module d'appel et l'alimentation sont de 100m, et entre le moniteur et l'alimentation de 70m. Pour un système audio, le nombre minimum de fils requis entre le module d'appel et le récepteur est de 3 fils (diamètre de fil min. 0,5 mm).
SORTIES :
- 2 x connecteurs à vis détachables : connexion d'une gâche électrique conventionnelle (max. 1,5A) ou connexion d'une gâche électrique réversible (max.1,5A) ou d'un module relais CDN-PK (puissance de contact max. 5A)
- 5 x bornes à vis amovibles (connexion du bus système PRO / PRO-A) :
- connexion du signal audio : "LINE"
- connexion de l'alimentation : "+DC" et "-DC"
- Connexion du signal vidéo : "V+" et "V-"
- 1 x connecteur RJ45 : connexion du bus système PRO / PRO-A
ENTRÉES :
- 1 x connecteurs à vis détachables "INPUT" : connexion du bouton NO - activé lorsqu'il est court-circuité au GND du système
- 2 x connecteurs à vis détachables "ELOCK POWER" : connexion d'une alimentation séparée pour la sortie de l'ouvre-porte
- 1 x prise "CAM. pour la connexion du module de caméra optionnel MOD-CAM-FAM
- 1 x prise "EXTMOD" pour la connexion du module optionnel de 10 boutons d'appel (MOD-10NBP)
- 1 x prise "ANT" pour la connexion d'une antenne externe pour le lecteur de cartes de proximité
- 1 x connecteur "MIC" pour la connexion d'un microphone externe
SPÉCIFICATIONS TECHNIQUES
- Tension d'alimentation : 15VDC ±5%
- Consommation en veille : ~2,5W
- Consommation maximale de courant : 400mA
- Tension d'alimentation de la gâche électrique : 12VDC - 15VDC
- Charge admissible de la sortie de la gâche électrique : 1,5 A
-
- Résistance à la sonnerie du MOD-10NBP : ≤ 20Ω
- Type de sortie : normale ou réversible (défaut usine : normale).
- Durée d'activation de la serrure : 0,6 à 25s (usine : 4s).
- Type de commande de sortie : impulsion vers la gâche électrique (réglage d'usine) ou fixe vers le relais
- Type de connecteur : Prise RJ45 / connecteurs à vis ARK amovibles
-
- Norme des cartes de proximité (RFID) prises en charge : Unique 125 kHz
- Nombre maximum de cartes de proximité prises en charge : 70 (10 pour les locaux + 10 pour l'administration)
-
- Matériau du boîtier : acier inoxydable
- Résistance de l'entrée d'ouverture externe (INPUT) : ≤ 20Ω, type d'entrée : normalement ouverte (NO)
- Temporisation de déclenchement de l'ENTRÉE : 0 - 25 s (valeur par défaut : 0 s)

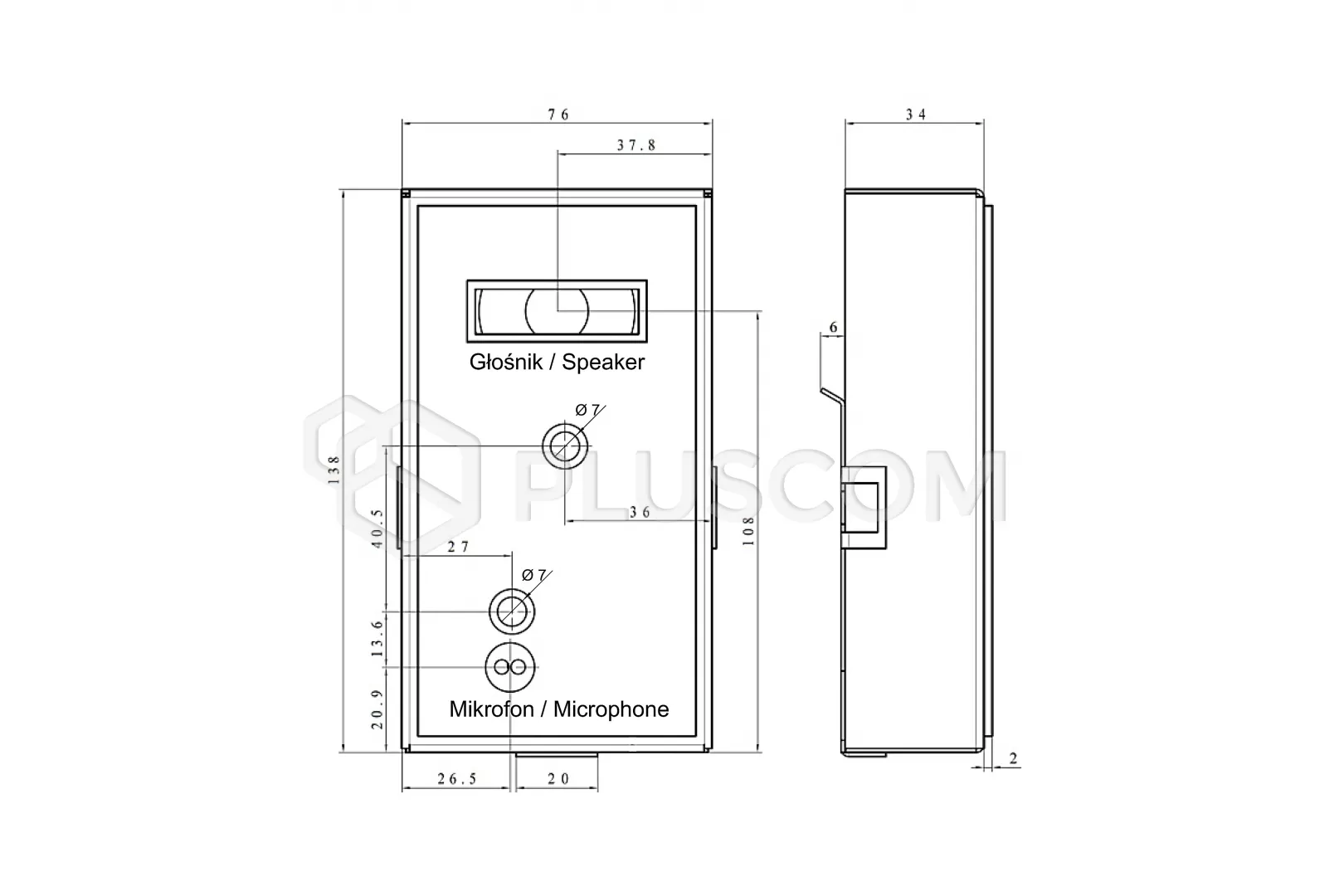

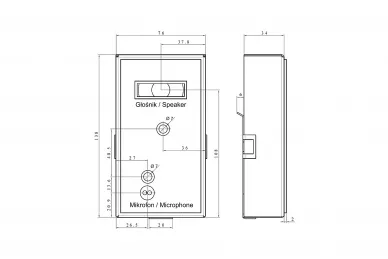

- Dimensions : 138 x 76 x 35 mm
