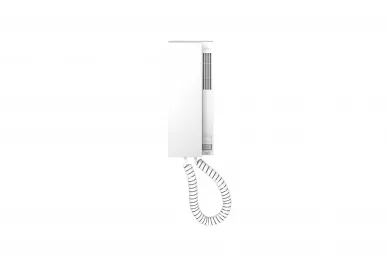

Aco INS-UP720M RJ Uniphone numérique avec remplacement magnétique du combiné

ACO INS-UP720M RJ Uniphone numérique avec relais de combiné magnétique

Uniphone moderne et élégant compatible avec les systèmes d'interphonie numérique CDN, Inspiro et Familio P/PV d'ACO.
Parfaitement adapté aux systèmes d'interphonie dans les immeubles à plusieurs appartements.

Couleur du boîtier blanc en plastique ABS de haute qualité.
Deux boutons ont été placés sur la face avant du boîtier :

• pour ouvrir la porte
• un bouton de fonction pour commander des appareils externes
• et un bouton de réglage du volume de la sonnerie à 3 niveaux.


Le téléphone est équipé d'un mécanisme magnétique de raccrochage du combiné, sans crochets traditionnels, et d'une prise RJ45.
Il dispose d'une fonction d'attente, qui permet de raccrocher le combiné sans couper la communication.

CARACTÉRISTIQUES TECHNIQUES

• Installation numérique à 2 fils
• alimentation : DC 12-18V du bus
• consommation électrique : 0,09 W en mode veille
• consommation de courant :

• • 7mA en mode veille
  • 50mA pendant la sonnerie

• Connecteurs à vis ARK
• Prise RJ45
• montage en surface
• Boîtier en plastique ABS, couleur blanc
• dimensions : 200x80x39mm
• température de travail : 10°C...50°C

INSTALLATION ET CONNEXION

L'uniphone est connecté au bus numérique à 2 fils, ne nécessite pas d'alimentation externe supplémentaire. L'étape suivante consiste à définir l'adresse/le numéro sous lequel l'uniphone sera appelé. Cela se fait à l'aide de cavaliers sur la carte électronique de l'uniphone.

Contrôle du bouton de fonction F2 peut se faire de deux manières (configuration des cavaliers) :

• via le bus système
• sur une ligne supplémentaire séparée du système d'entrée de porte
