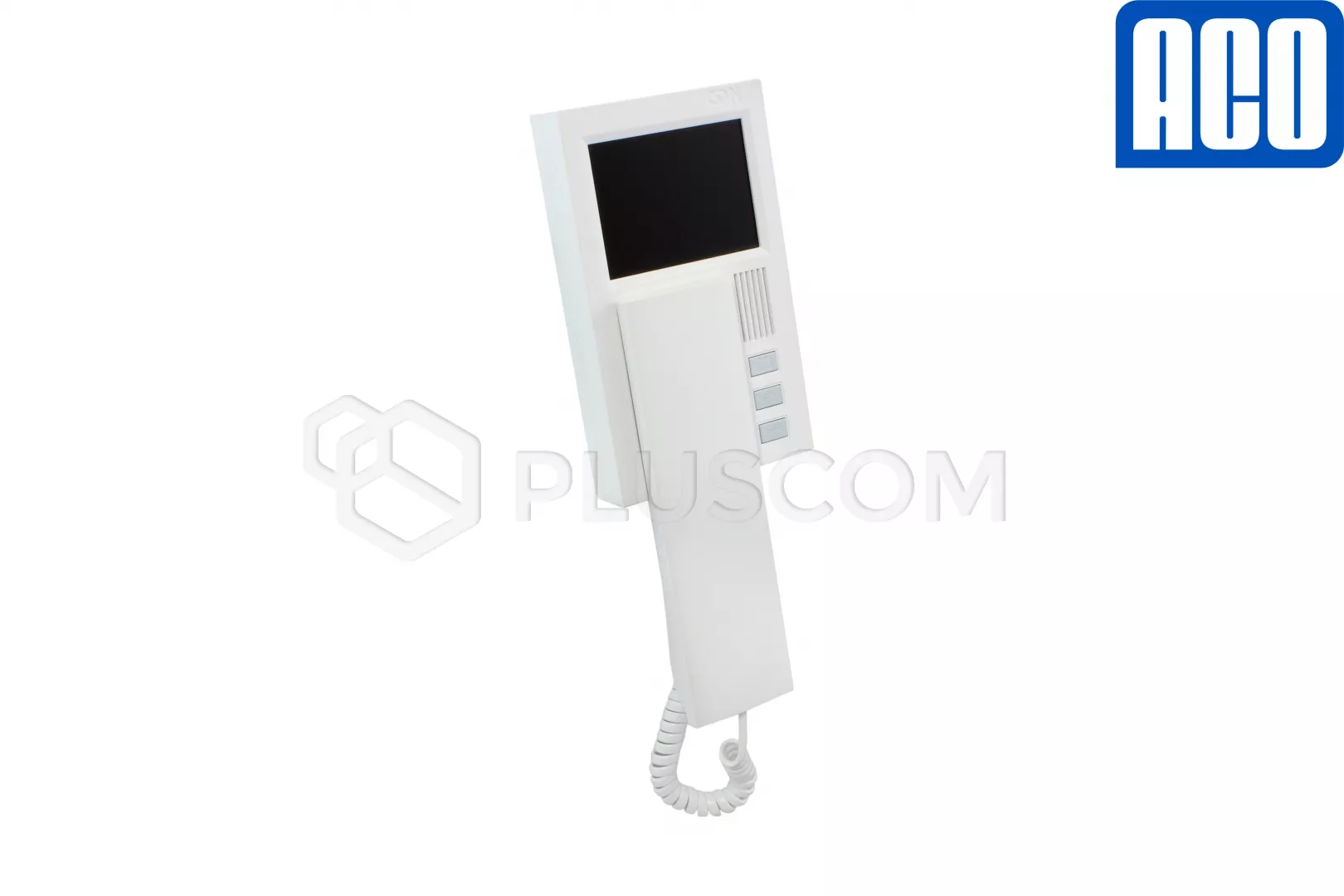

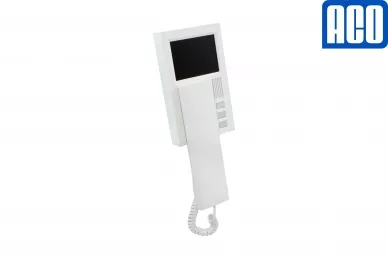

Combiné vidéophone avec 4 afficheurs ACO INS-MPR 4
Combiné vidéophonique intégré avec écran couleur 4 LCD, compatible avec les systèmes vidéophoniques numériques CDN, Inspiro et Familio P/PV d'ACO. Ses dimensions réduites permettent de l'installer là où il n'y a pas d'espace pour un panneau 7 plus large et où le locataire ne veut pas renoncer à la fonctionnalité offerte par la vue de la caméra.
Le boîtier blanc est fabriqué en plastique ABS de haute qualité. La face avant du boîtier comporte trois boutons et un commutateur de réglage du volume à trois niveaux. Les boutons ont les fonctions suivantes :
- ouverture de portes, de portillons (commande d'une gâche électrique)
- un bouton de fonction supplémentaire pour commander des dispositifs externes, par exemple un ouvre-porte. l'éclairage ou la motorisation d'un portail
- active la surveillance vidéo indépendante, même sans connexion active

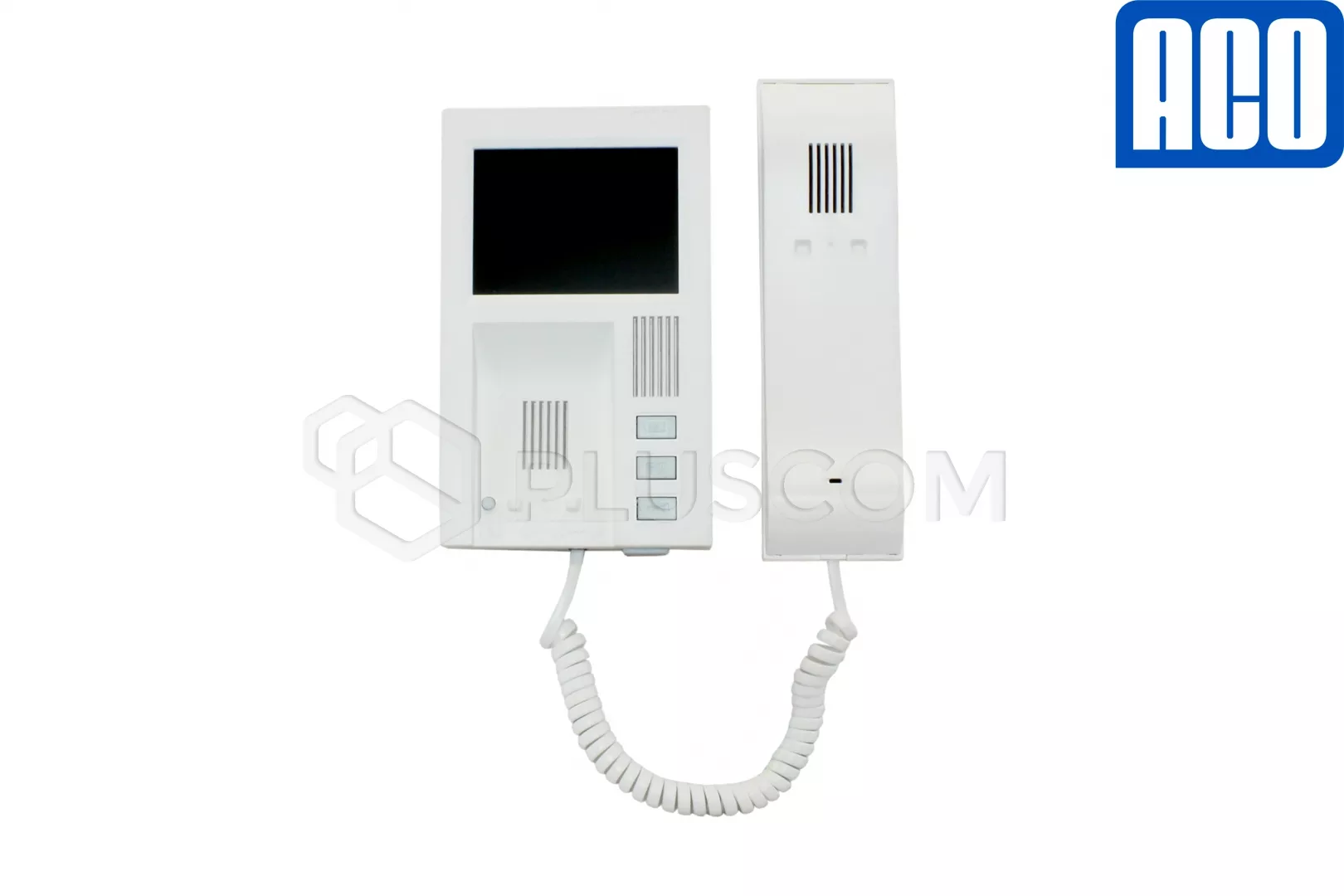

L'interphone vidéo est équipé d'un mécanisme magnétique moderne pour accrocher le combiné, il n'y a pas de crochets traditionnels.
DONNÉES TECHNIQUES
- Ecran LCD 4 couleurs, résolution 320x240
- installation numérique basée sur un câble à paires torsadées cat 5e ou 6
- alimentation : DC 15V 200mA (13.5-18V)
- consommation électrique : 0,1 W en mode veille
- consommation de courant :
- 7mA en mode veille
- 300mA pendant la sonnerie
- entrées :
- Prise RJ45 - 1x
- Connecteur à vis ARK
- Cloche NO (contact NO) - 1x
- vidéo pour la connexion d'une deuxième caméra indépendante 75Ω/1Vp-p - 1x

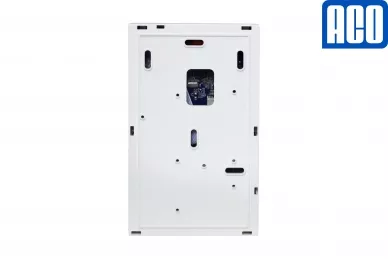

- montage en surface
- Boîtier en plastique ABS, couleur blanche
- dimensions : 104x284x40mm, 104x175mm - base
- température de travail : 10°C...50°C
INSTALLATION ET CONNEXION
Le vidéophone est branché à l'aide d'un câble à paires torsadées avec un connecteur RJ45 serti à l'extrémité du câble selon la norme T568B.
En règle générale, le moniteur est alimenté par un câble UTP au moyen d'un combinateur ou d'un répartiteur.
L'étape suivante consiste à définir l'adresse/le numéro sous lequel le moniteur sera appelé. Cette opération s'effectue à l'aide des commutateurs situés sur la carte électronique.
Il est possible de faire fonctionner plusieurs moniteurs avec la même adresse ; pendant la sonnerie, ils seront appelés simultanément. Le fait de décrocher le combiné de l'un d'entre eux déconnecte automatiquement les autres. (Pas de possibilité d'écouter la conversation).
Commande par le bouton de fonction F2 peut se faire de deux manières (configuration des cavaliers) :
- via le bus système
- sur une ligne supplémentaire séparée du système d'entrée de porte
