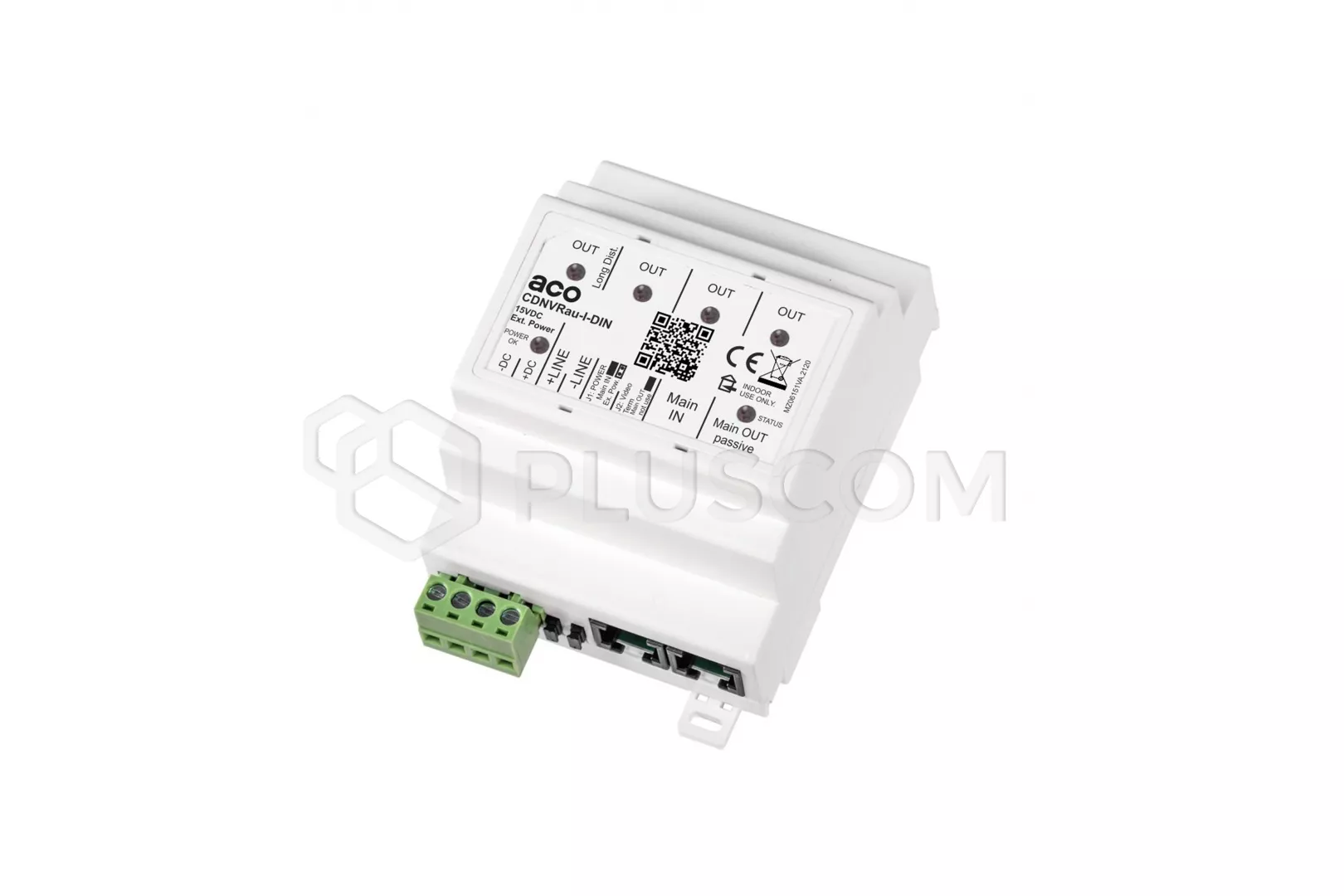

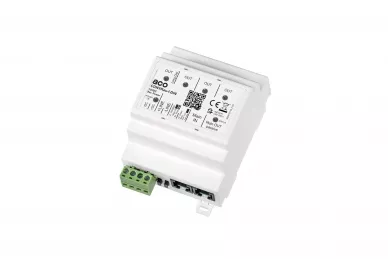

ACO CDNVRau-I-DIN Distributeur vidéo actif intelligent pour système P, montage sur rail DIN
Distributeur vidéo actif pour les portiers vidéo Aco fonctionnant avec le système P, conçu pour être monté sur rail DIN.
Il permet la distribution des signaux audio, vidéo et d'alimentation. Il distribue les signaux audio, vidéo et d'alimentation (appelés bus) vers quatre sorties actives (amplificateurs vidéo intégrés) et une sortie passive (sans amplificateur).
Le répartiteur peut être alimenté par le bus principal ou par une alimentation externe de 15V et dispose d'une sortie à vis supplémentaire pour les lignes audio et d'alimentation.
Il peut être installé dans les étages, au point de collecte de l'installation ou au point de séparation du bus. Il est conçu pour être monté sur rail DIN (il occupe une largeur de 4 modules DIN) ou en surface. Ils sont compatibles avec les appareils de la marque ACO fonctionnant dans les systèmes P, tant vidéo qu'audio.
Jusqu'à 5 récepteurs vidéo peuvent être directement connectés au distributeur à une distance maximale de 1,5 m. 70m (avec le nombre approprié d'alimentations ; avec la configuration appropriée du système, il est possible d'atteindre une plus grande distance). Le répartiteur permet également de diviser le bus principal en 4 sorties (en utilisant des sorties actives) et de connecter un autre répartiteur à une sortie passive. Il permet également de terminer le bus principal (cavalier de terminaison vidéo intégré), et l'une des sorties actives est en outre amplifiée pour compenser la perte de signal vidéo sur les longs bus.
CARACTÉRISTIQUES :
- connexion jusqu'à 5 récepteurs
- distance jusqu'au récepteur : jusqu'à 70 m (avec un nombre suffisant d'alimentations)
- possibilité d'augmenter la distance en utilisant des blocs d'alimentation supplémentaires dans le système
- diviser le bus principal en 4 sorties indépendantes
- quatre sorties actives (amplificateurs vidéo)
- une sortie passive pour connecter un autre distributeur ou récepteur (sans amplificateur vidéo)
- une sortie active avec une amplification vidéo supplémentaire "Long Dist" : approx. 1,8x (pour les longs bus, cela compense la perte du signal vidéo)
- peut être utilisé comme boucle ou séparateur final (terminateur vidéo intégré contrôlé par cavalier)
- alimenté par le bus ou par une alimentation supplémentaire (en distribuant l'alimentation aux sorties individuelles)
- bornes à vis pour la connexion de l'alimentation et un cavalier intégré pour couper l'alimentation du bus
- des bornes à vis pour la connexion de la ligne audio
- des signaux vidéo tolérants aux pannes
- surveillance de l'état des entrées et des sorties : tension d'alimentation et tension de la ligne audio (détection d'une tension d'alimentation trop élevée ou trop basse, d'une surcharge de la sortie, d'un court-circuit de la ligne audio, etc.)
- diodes individuelles indiquant l'état de chaque sortie et de chaque entrée
- codes clignotants indiquant les 6 états différents (défauts) de chaque sortie et entrée
- déconnexion automatique du bus principal d'une sortie active en cas de court-circuit d'alimentation (surcharge) et/ou de court-circuit sur la ligne audio
- permettre à l'ensemble du système de porte d'entrée de fonctionner normalement en cas de court-circuit dans les locaux
- rétablissement automatique du fonctionnement normal dès la disparition du court-circuit
- permet de diagnostiquer les problèmes de l'interphone
- compatible avec les systèmes Audio et Vidéo P
La particularité du CDNVRAU-I-DIN réside dans la surveillance intelligente des états d'entrée et de sortie (exactitude des tensions, courts-circuits, etc.). Si des états incorrects sont détectés, par ex. Si des états incorrects sont détectés, par exemple en raison d'un court-circuit dans un local, le distributeur coupe chaque sortie active du système d'interphonie, de sorte qu'un seul local est déconnecté et que l'ensemble du système d'interphonie peut continuer à fonctionner sans problème. Une fois que le court-circuit a cessé, le distributeur reconnecte automatiquement la sortie déconnectée. L'état de chaque sortie et de chaque entrée est contrôlé indépendamment et signalé par des LED individuelles qui, par le biais de codes clignotants, peuvent indiquer le type de défaillance qui s'est produite (ce qui facilite le diagnostic des problèmes de fonctionnement de l'ensemble du système interphonique).
