Aco CDNV-CAM ST Module de caméra dôme pour CDNP

Module de caméra dôme ACO CDNV-CAM ST, incluant un coupleur vidéo, dédié aux échanges numériques CDNP

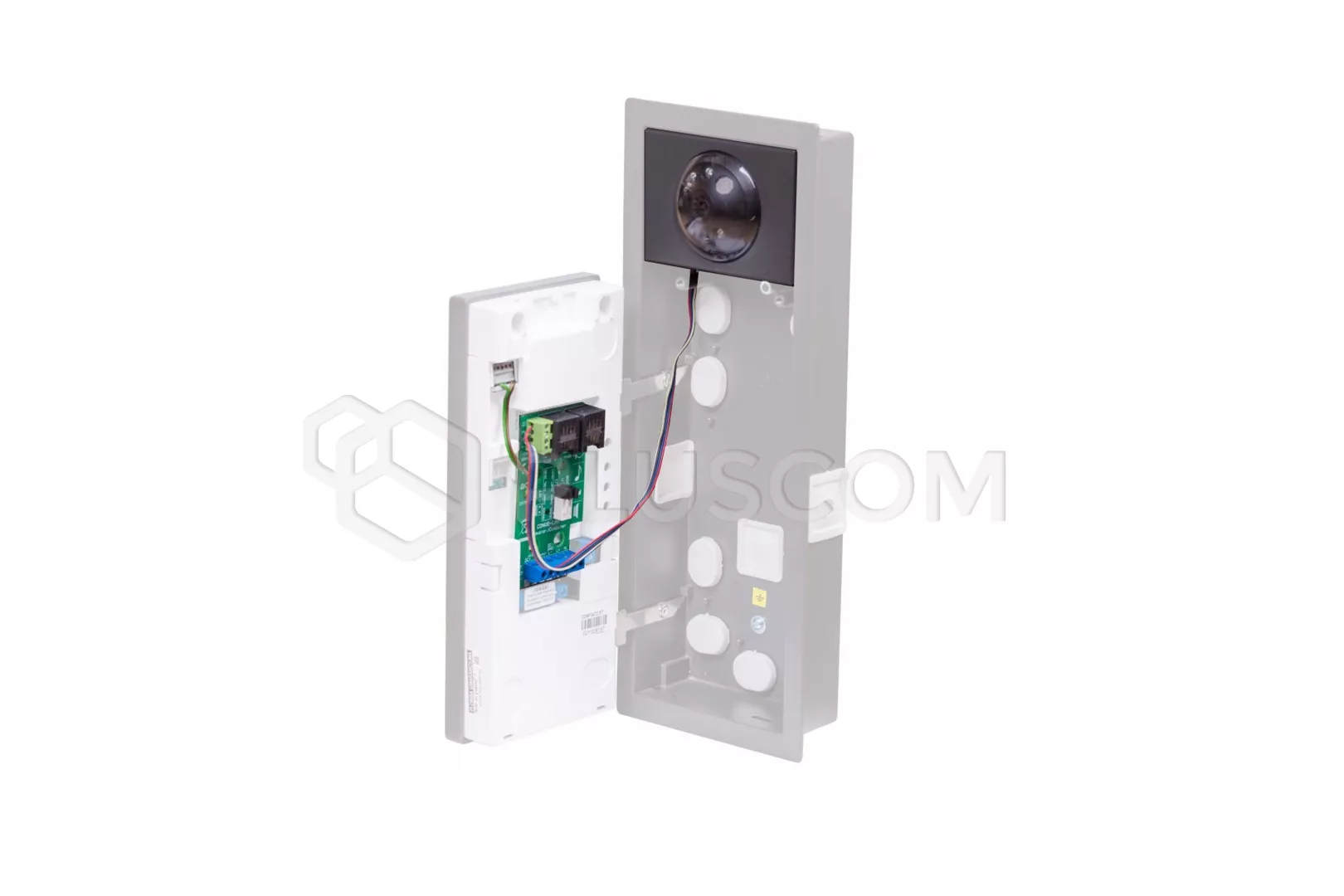

CDNV-CAM est un module de caméra dôme dédié aux panneaux de contrôle CDNP numériques, accompagné d'un coupleur vidéo CDNVS-CAM monté directement sur le panneau.

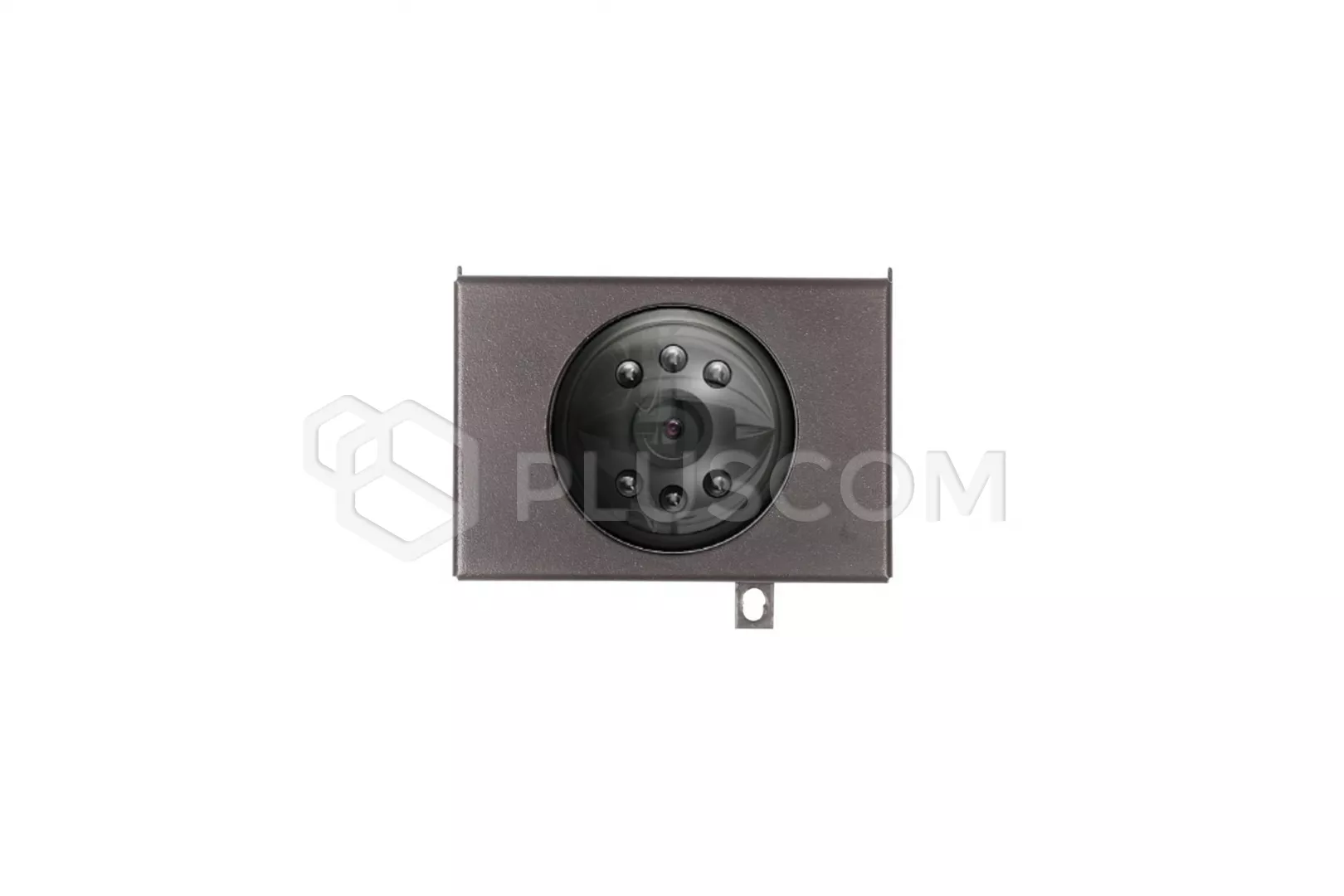

Caméra couleur haute résolution (min. 600 lignes), avec un objectif grand angle de 2,8 mm. Position de visionnement de la caméra réglable, y compris l'éclairage par LED infrarouge de +/- 20° dans chaque direction. Excellente qualité d'image de jour comme de nuit. La sortie du signal vidéo est différentielle V+ et V-.

Le module est compatible avec les panneaux numériques du groupe CDNP et uniquement avec les cadres en aluminium CDN-R-M-AL ST et les boîtiers de surface en acier CDN-P2-M NT.

CARACTÉRISTIQUES :

• Caméra couleur à haute résolution (min. 600 lignes) avec objectif grand angle de 2,8 mm.
• Position de visionnement de la caméra réglable de +/- 20° dans les deux directions avec éclairage LED IR
• image parfaite de jour comme de nuit
• module résistant aux intempéries et au vandalisme
• utilisation universelle pour les unités de contrôle maître et esclave
• pour utilisation dans les panneaux de la série CDNP avec cadre en aluminium uniquement
• connecte les éléments suivants au bus du système : alimentation, signal vidéo différentiel et ligne audio
• y compris la carte combinée et la bande de connexion
• température de fonctionnement : -20 à 50ºC

Le module de caméra est inclus dans le CDNVS-CAM. Il s'agit d'un combinateur vidéo universel monté directement sur la carte du panneau de contrôle et nécessaire pour transmettre le signal vidéo à travers le bus système basé sur un câble UTP cat. 5e ou 6. Le combineur permet de connecter l'alimentation au panneau et d'introduire dans le bus l'alimentation, l'image de la caméra du panneau, le signal audio (LINE) et le signal audio du panneau précédent (ML). La sortie et l'entrée du combineur sont des connecteurs RJ-45 sur le bus système.

SPÉCIFICATIONS :

• Alimentation : 15V DC ±5%, 125 mA
• Consommation en veille : ~ 1,6W
• Construction : acier galvanisé recouvert de poudre
• Type d'installation : numérique : paire torsadée cat. 5e ou 6
• Sorties :
• • Caméra CDNV-CAM
  • • 2 x connecteurs ARK pour la connexion des signaux vidéo V+ et V-
  • Combineur CDNVS-CAM
  • • 1 x prise RJ45 (sortie bus système)
    • 1 x connecteur EXTMOD pour la commutation de l'image de la caméra entre les panneaux
    • 2 x connecteurs ARK pour l'alimentation de la caméra CDNV-CAM
• Entrées :
• • Caméra CDNV-CAM
  • • 2 x connecteurs ARK alimentant le combiner
    Combinateur CDNVS-CAM
    • 1 x prise RJ45 (entrée bus système)
    • 2 x connecteurs ARK pour la connexion des signaux vidéo V+ et V- de la caméra CDNV-CAM
• Dimensions : 61×88mm
