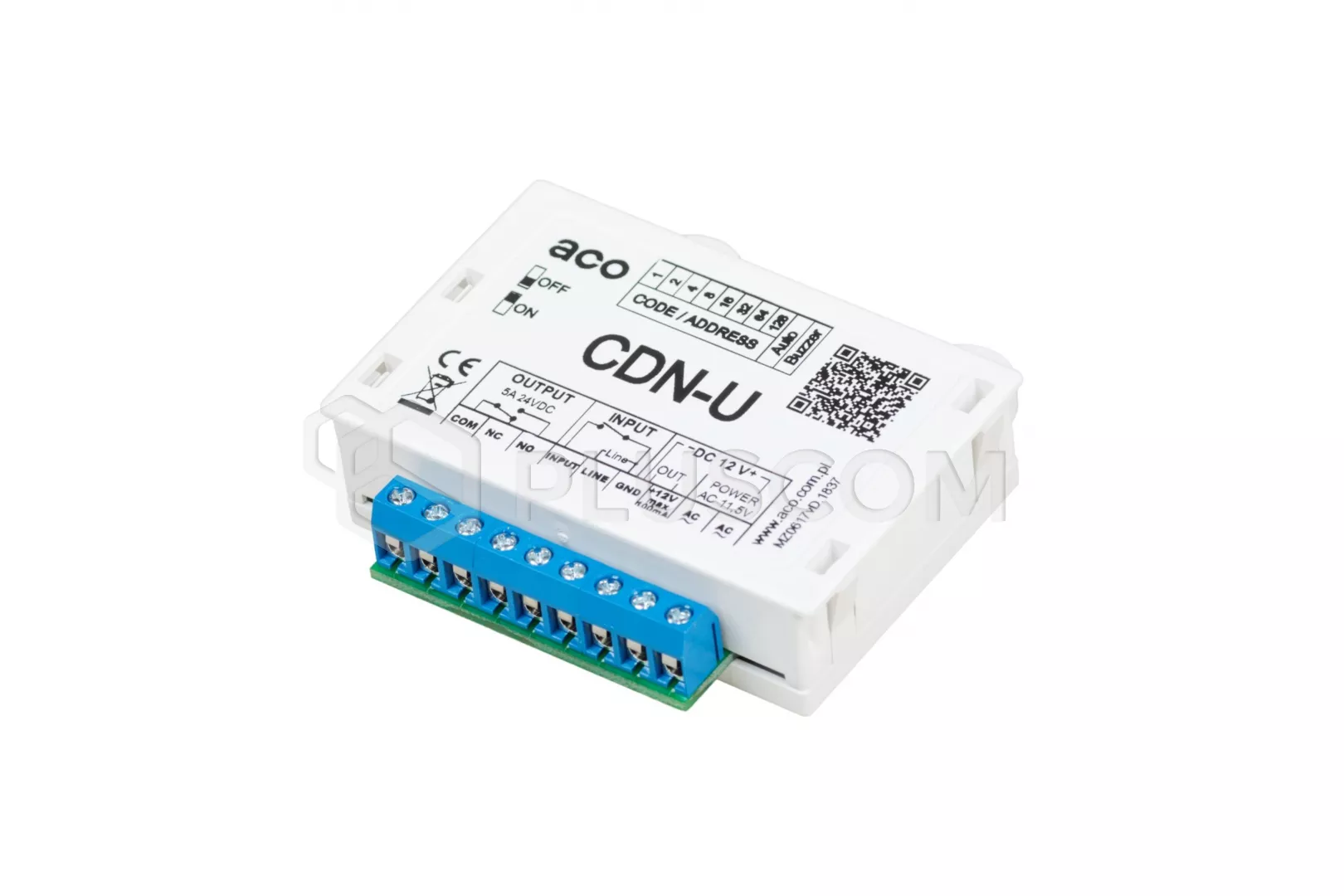

Aco CDN-U Module de signalisation avec fonction d'ouverture de porte

CDN-U Module de signalisation avec fonction d'ouverture automatique de la porte

Module de signalisation universel avec fonction d'ouverture automatique des portes, est conçu pour les installations numériques des systèmes CDNP, INSPIRO et FAMILIO P/PV..
Il permet d'étendre la fonctionnalité du système par un dispositif acoustique ou lumineux supplémentaire signalant une sonnerie dans les locaux, par exemple une sonnette. Il est également possible d'ajouter des sonnettes ou, pour les personnes sourdes, des ampoules supplémentaires, etc.

Le module se caractérise également par la possibilité d'ouvrir la porte à distance ou automatiquement sans avoir à décrocher le combiné uniphone. Il est possible de faire fonctionner le module de manière autonome (sirène intégrée) et en parallèle avec l'uniphone.

Pour un fonctionnement correct du module, il est nécessaire de connecter l'alimentation électrique à partir d'un transformateur 10,5-12V séparé ou d'un bloc d'alimentation 12V (il est possible d'utiliser la tension du connecteur PBX EXTMOD), les lignes de l'uniphone aux bornes L+, GND et de régler le numéro d'appartement approprié à l'aide des cavaliers.

PARAMÈTRES TECHNIQUES :

• Puissance max. nombre d'abonnés : 1

• Type d'installation : numérique, 2 fils + alimentation électrique
• Consommation en veille : ~0,3W
• Alimentation électrique :

  • AC 12V/80mA
  • DC 12-15V/80mA
• Sorties :

  • 1x connecteurs à vis ARK

    • Relais NO/NC, max. 2A, DC 30V
• Entrées :

  • 1x connecteurs à vis ARK

    • normalement ouvert (NO)
    • connexion de la ligne audio du panneau de contrôle/panneau
    • connexion de l'alimentation électrique
• Adressage du module à l'aide de cavaliers - analogue à l'uniphone (1 - 255)
• Un module ne peut fonctionner qu'avec une seule adresse sélectionnée

• Dimensions : 70.5x71x19.5mm
• Boîtier standard pour les modules ACO, en plastique ABS
