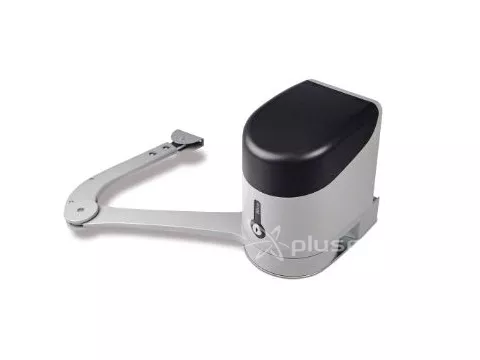

Schöner HK7024R10 HYKE einfachwirkender Stellantrieb mit abreißbarem Arm und eingebauter HKA1 BLUEBUS-Steuereinheit

Selbsthemmender Stellantrieb mit Klapparm, 24V-Motor und integrierter BLUEBUS HKA1-Steuereinheit

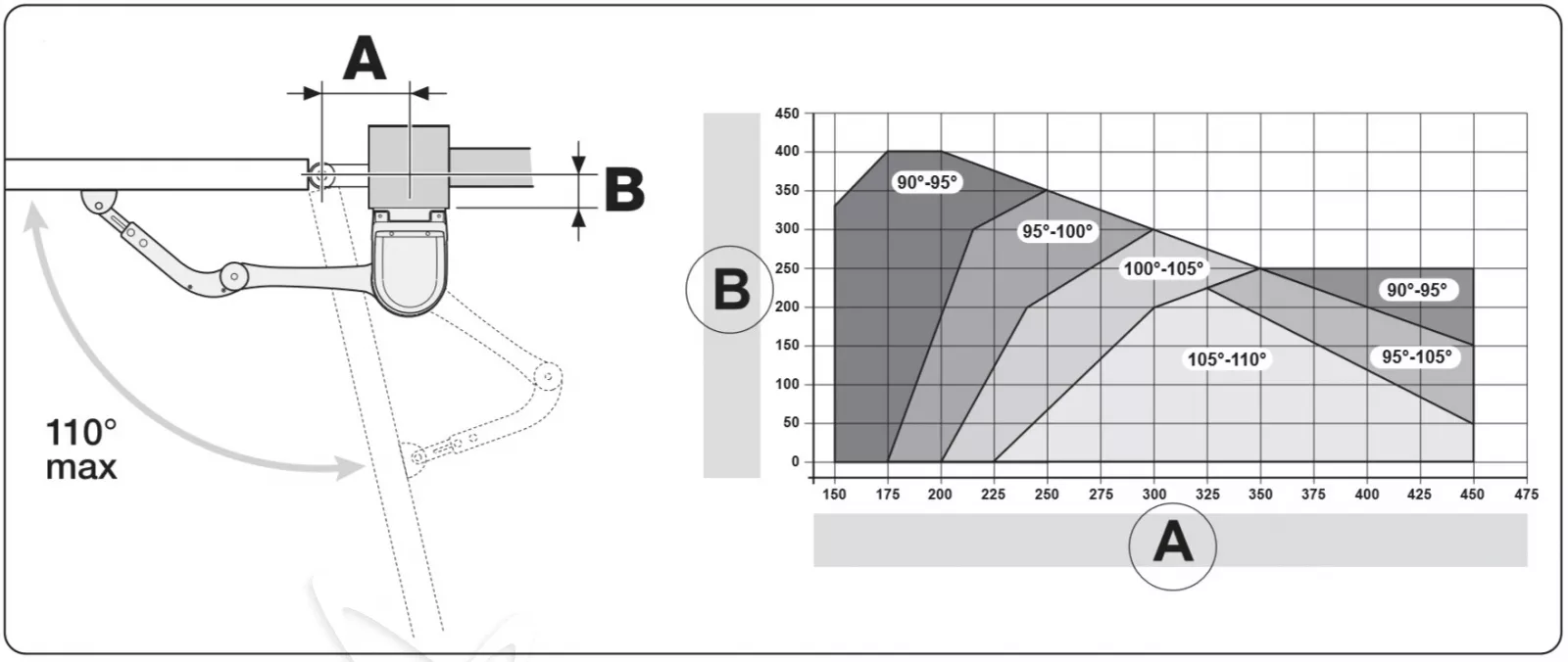

Der Antrieb ist für die Montage an sehr breiten Pfosten ausgelegt, sogar bis zu einer Scharniersitztiefe von 40 cm.

Der Hyke 7024 verfügt über eine automatische Notentriegelung bei Stromausfall, mit Metallschlüssel und patentiertem Zylinder.
Die neue Getriebekonstruktion ist ein Antriebsgetriebe mit einer 3-stufigen Übersetzung. Ein Schneckengetriebe auf der ersten, ein Paar Stirnräder auf der zweiten und ein Satellitengetriebe auf dem Antriebsausgang. Dies zusammen ergibt ein enormes Ausgangsdrehmoment von bis zu 500 Nm.
Eingebaute mechanische Öffnungs- und Schließanschläge mit sehr präziser Einstellung.

Die einfache Montage ohne Schweißen ist sicherlich ein großer Vorteil des Antriebs. Die Griffe werden mit dem Pfosten und dem Torflügel verschraubt. Der Faltarm, bestehend aus einem geraden und einem gebogenen Teil, ist in der Länge verstellbar, was es ermöglicht, den Antrieb (nach Verkürzung) in eine enge Ecke des Grundstücks einzubauen.

Eingebautes Steuergerät HKA1 mit folgenden Merkmalen:

• BLUEBUS-Technologie
• Autoprogrammierung - die Antriebe merken sich automatisch die Endlagen der Türen während der Programmierung
• fortschrittlich: nur drei Programmiertasten, Einstellung von Betriebsart, Öffnungszeit, etc.
• Funktion zur teilweisen Öffnung des Tors (Wicket-Funktion)
• immer in Betrieb: dank der wiederaufladbaren Batterie PS124 (optional) öffnet und schließt der Antrieb das Tor auch bei Stromunterbrechung
• Steuereinheit kompatibel mit den Systemen OPERA und SOLEMYO

TECHNISCHE DATEN

• Stromversorgung: 230 Vac
• Stromversorgung für den Motor: 24V
• Maximale Leistungsaufnahme: 300 W
• Maximales Drehmoment: 500 Nm
• Nenndrehmoment: 120 Nm
• Leerlaufdrehzahl: 2,25 U/MIN
• Drehzahl bei Nenndrehmoment: 2.00 RPM
• Maximale Taktfrequenz: 40 Zyklen/Stunde
• Maximale Betriebszeit ohne Unterbrechung: ca. 7 Minuten
• Warnlampenleistung: eine LUCYB-Warnlampe (12 V, 21 W Glühlampe)
• Ausgang elektrisches Schloss: ein elektrisches Schloss 12 Vpp max 15VA
• BLUEBUS-Eingang
• STOP-Eingang
• P.P.-Eingang
• RADIO ANTENNA Eingang: 50 Ω für Kabeltyp RG58 oder ähnlich
• Programmierbare Funktionen: 8 ON-OFF-Funktionen (Tabelle 3) und 8 Funktionen
• einstellbar (Tabelle 5))
• Funksteckverbinder: SM-Steckverbinder für Empfänger der Familien SMXI, OXI und OXIFM.
• Betriebstemperatur: -20°C bis +50°C
• Schutzart: IP 54

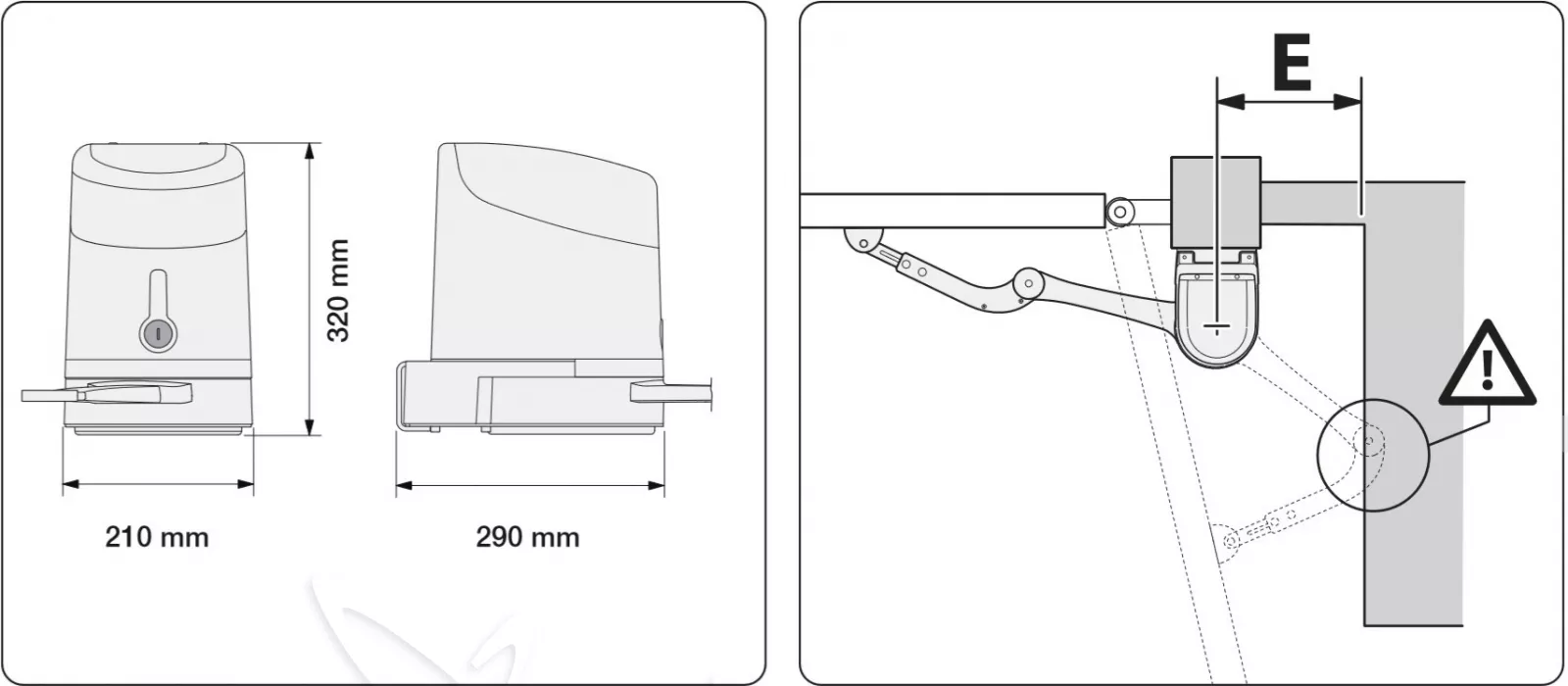

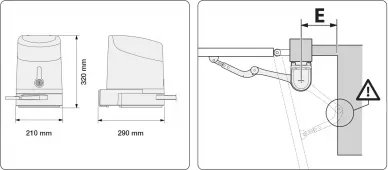

• Abmessungen: 210 x 290 x 320 mm
• Gewicht: 10,5 kg
