Roger Technology SET BIONIK8F Automatische Schrankenanlage BIONIK8 mit 36V bürstenlosem Motor und 8m Arm
DAS SET BEINHALTET
|

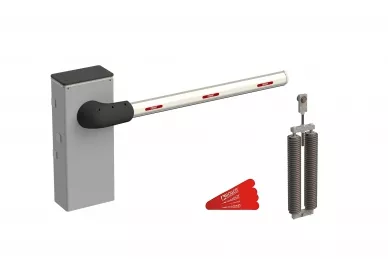

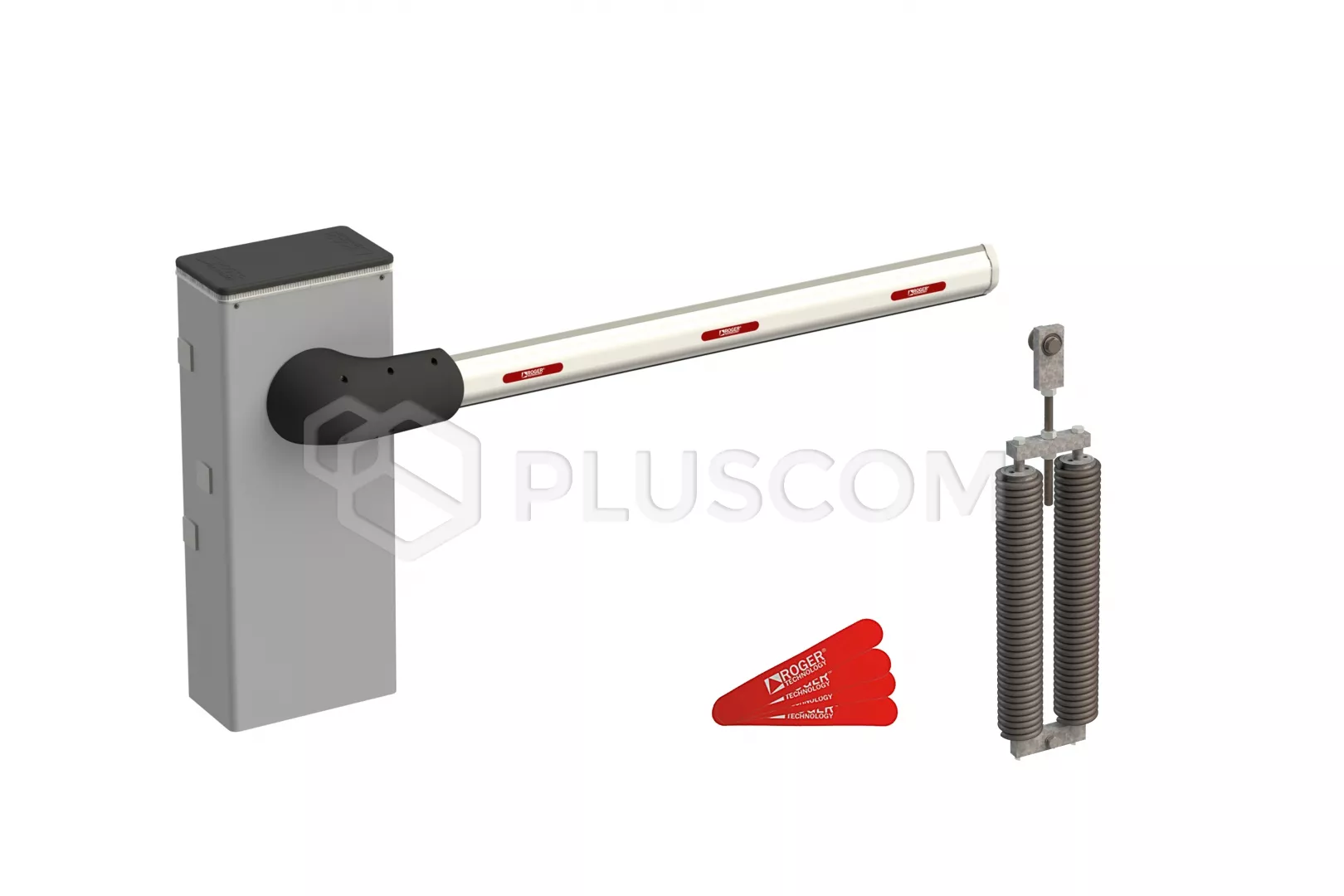

Roger Technology SET BIONIK8F Set mit BIONIK8 Arm 8m
|
Die Schranke garantiert intensive Arbeitszyklen und kann mit einem Arm bis zu 8 m ausgestattet werden. Sie ist mit einem CTRL-Bedienpult, einem digitalen Encoder, einer LED-Säulenbeleuchtung, einem Montagesockel mit Verankerungselementen und einer doppelt konischen Armhalterung aus Aluminiumguss ausgestattet.
Der digitale Motor BRUSHLESS 36V mit konstantem Magnetfeld und digitalem Encoder SENSORED ermöglicht den uneingeschränkten Einsatz der Schranke bei extrem niedrigem Energieverbrauch.
Der innovative und präzise Encoder, der auf der Welle des Untersetzungsgetriebes montiert ist, ermöglicht es, die Bewegung des Arms mit einer Genauigkeit von einem Zehntel eines Winkelgrades zu steuern. Außerdem kann die Schranke nach einem Stromausfall oder einer manuellen Entkopplung ohne Wiederanlauf betrieben werden.
Um zu gewährleisten, dass die gesamte Schranke robust und bei Manövern äußerst stabil ist, werden Stahl und Bronze von höchster Qualität verwendet. Der winddichte Aluminiumrahmen mit elliptischem Querschnitt und Innenverrippung erhöht die Stabilität zusätzlich.
Der doppelt konische Griff aus Aluminiumguss hält und sichert den Rahmen perfekt. Er ist über ein System von 3 Innenflanschen direkt mit dem Reduzierstück verbunden, wodurch sich der Arm sicher und zuverlässig bewegen lässt.
BESONDERE MERKMALE:
- 36-Volt-Kegelradmotor
- Superintensiver Einsatz
- Kontinuierlicher Einsatz 2500 Zyklen pro Tag
- Mittel Betriebszeit 10.000.000 Zyklen (MCBF)
- Zahnräder aus Metalllegierung, kein Kunststoff, kein Teflon, kein Nylon
- Niedriger Stromverbrauch
- Sehr leiser Betrieb
- LED-Beleuchtung an Säule und Arm
- Robuste Konstruktion
- Aluminium-Arm
Die Schranke ist mit zwei elliptischen Aluminiumarmen BA/128/4, 4 m lang, mit einem Profil für LED-Beleuchtung und Schutzgummi (2 Stück) und einem Armverbinder JNT/BA/128 (2 Stück) ausgestattet.
Der Arm besteht aus Aluminium, das die Widerstandsfähigkeit gegen mechanische Beschädigungen und Abnutzung sowie die Leichtgängigkeit garantiert, und ist mit einem Schutzgummi versehen.
Er kann mit zusätzlichem Zubehör wie Warnaufklebern, Leitern und Stützen nachgerüstet werden.
Das SET BIONIK8F ist mit einem Satz grauer Federn SP/85/AS/02 mit einem Durchmesser von 85 mm ausgestattet, die für den 8 m langen Arm bestimmt sind.
TECHNISCHE DATEN DER SCHRANKE
- Stromversorgung: 230 Vac - 50 Hz, +/-10%.
- Versorgung des Motors: 36V
- Stromaufnahme des Motors: 0A - 15A
- Leistung: 300W
- Kraft: 10-400 Nm
- Öffnungsgeschwindigkeit bei 90°: 9-29 Sekunden
- Steuerung: Encoder
- Häufigkeit der Nutzung: kontinuierlich
- Anzahl der Zyklen pro Tag: 2500
- Bedienfeld: CTRL
- Arm: max. 8 m
- Kupplungssystem: verschlüsselt
- Schutzart: IP54
- Betriebstemperatur: - 20°C/+ 55°C
- Abmessungen: 310x287x1203mm
TECHNISCHE DATEN DES CTRL-KLIMAGERÄTES
- Stromversorgung: 230V AC, 60 Hz
- Stromversorgung für den Motor: 36 Vac
- Stromversorgung des Zubehörs: 24 V
- Warnlampe: 24 V, 5 W
- Elektrischer Türöffner: 15 V, 5-10 W
- Betriebstemperatur: - 20°C/+ 55°C
- Abmessungen der Tafel: 166x150x48mm
