Roger Technology SET BIONIK6F Automatische Schrankenanlage BIONIK6 mit 36V bürstenlosem Motor und 6m Arm
DAS SET BEINHALTET
|

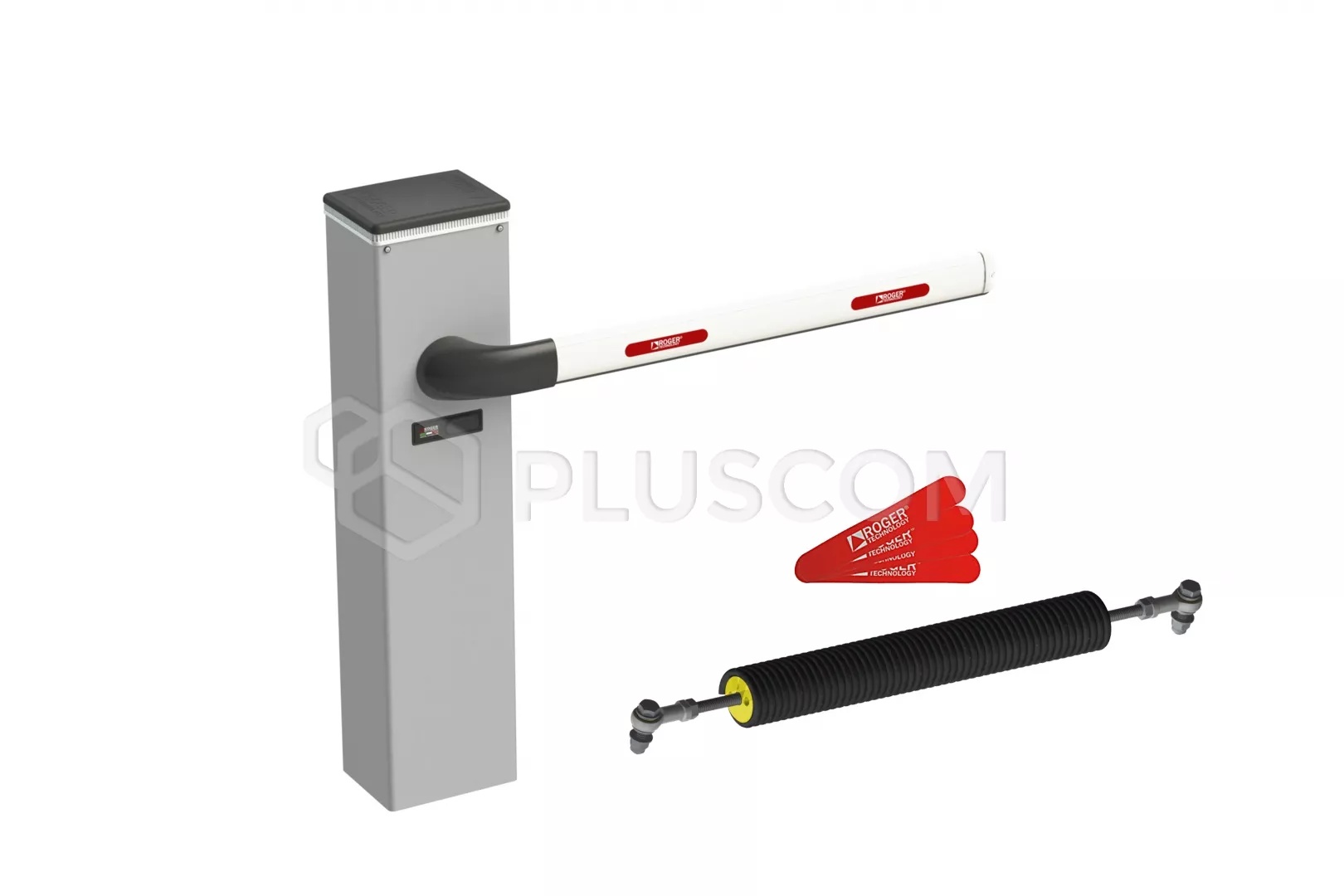

Roger Technology SET BIONIK6F Set mit BIONIK6 Arm 6 m
|
Die Schranke garantiert intensive Arbeitszyklen und es können bis zu 6m Arm darauf installiert werden. Sie ist mit einem CTRL-Bedienfeld, einem digitalen Encoder, einer LED-Säulenbeleuchtung, einem Montagesockel mit Verankerungselementen und einem doppelt konischen Armhalter aus Aluminiumguss ausgestattet.
Der digitale Motor BRUSHLESS 36V mit konstantem Magnetfeld und digitalem Encoder SENSORED ermöglicht den uneingeschränkten Einsatz der Schranke bei extrem niedrigem Energieverbrauch.
Der innovative und präzise Encoder, der auf der Welle des Untersetzungsgetriebes montiert ist, ermöglicht es, die Bewegung des Arms mit einer Genauigkeit von einem Zehntel eines Winkelgrades zu steuern. Außerdem kann die Schranke nach einem Stromausfall oder einer manuellen Entkopplung ohne Wiederanlauf betrieben werden.
Stahl und Bronze von höchster Qualität werden verwendet, um die Festigkeit der gesamten Schranke und eine hohe Stabilität bei den Manövern zu gewährleisten. Der winddichte Aluminiumrahmen mit elliptischem Querschnitt und Innenverrippung erhöht die Stabilität zusätzlich.
Der doppelt konische Griff aus Aluminiumguss hält und sichert den Rahmen perfekt. Er ist über ein System von 3 Innenflanschen direkt mit dem Reduzierstück verbunden, so dass sich der Arm sicher und zuverlässig bewegen kann.
BESONDERE MERKMALE:
- 36-Volt-Kegelradmotor
- Superintensiver Einsatz
- Kontinuierlicher Einsatz 4000 Zyklen pro Tag
- Mittel Zeit ohne Ausfall 12.000.000 Zyklen (MCBF)
- Verzahnung aus Metalllegierung, kein Kunststoff, kein Teflon, kein Nylon
- Niedriger Energieverbrauch
- Sehr leiser Betrieb
- LED-Beleuchtung an Säule und Arm
- Robuste Konstruktion
- Aluminium-Arm
Die Schranke ist mit einem elliptischen Aluminiumarm BA/91/3, 3 m lang, mit Profil für LED-Beleuchtung und Schutzgummi (2 Stück), sowie einem Armverbinder JNT/BA/91 ausgestattet.
Der Arm besteht aus Aluminium, das eine hohe Widerstandsfähigkeit gegen mechanische Beschädigungen und Abnutzung sowie einen reibungslosen Betrieb garantiert und mit einem Schutzgummi versehen ist.
Er kann mit zusätzlichem Zubehör wie Warnaufklebern, Leitern und Stützen nachgerüstet werden.
Das SET BIONIK6F enthält die gelbe Ausgleichsfeder SP/83/01 mit einem Durchmesser von 83 mm, die für den 6m-Arm bestimmt ist.
TECHNISCHE DATEN DER SCHRANKE
- Stromversorgung: 230 Vac - 50 Hz, +/-10%.
- Versorgung des Motors: 36V
- Leistungsaufnahme: max. 15A
- Leistung: 220W
- Kraft: 10-300 Nm
- Öffnungsgeschwindigkeit bei 90°: 4-8 Sekunden
- Steuerung: Encoder
- Häufigkeit der Nutzung: kontinuierlich
- Anzahl der Zyklen pro Tag: 4000
- Bedienfeld: CTRL
- Arm: max. 6 m
- Kupplungssystem: verschlüsselt
- Schutzart: IP54
- Betriebstemperatur: - 20°C/+ 55°C
- Abmessungen: 310x270x1237mm
TECHNISCHE DATEN DES CTRL-KLIMAGERÄTES
- Stromversorgung: 230V AC, 60 Hz
- Stromversorgung für den Motor: 36 Vac
- Stromversorgung des Zubehörs: 24 V
- Warnlampe: 24 V, 5 W
- Elektrischer Türöffner: 15 V, 5-10 W
- Betriebstemperatur: - 20°C/+ 55°C
- Abmessungen der Tafel: 166x150x48mm
