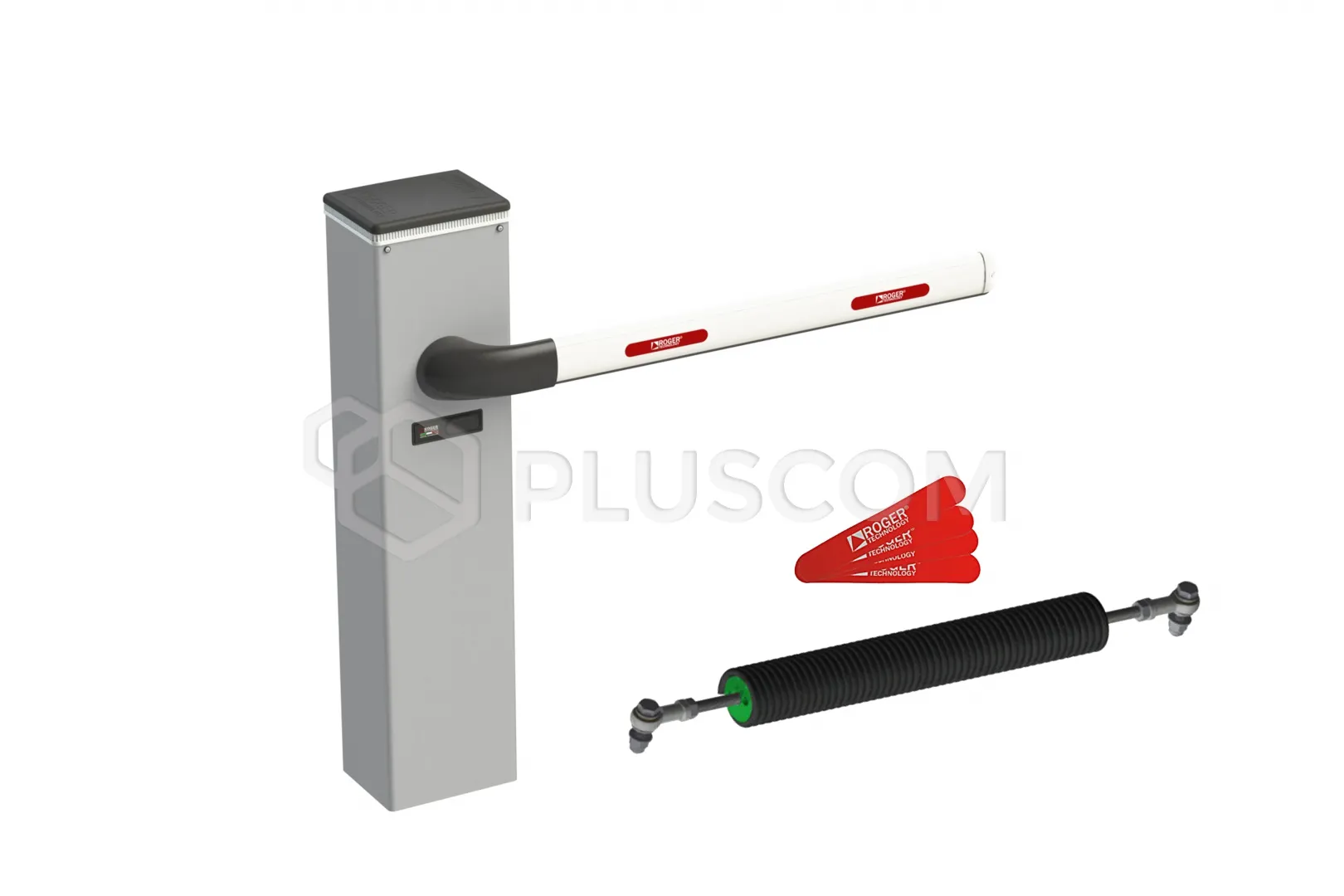

Roger Technology SET BIONIK4F/3B Automatische Schrankenanlage BIONIK4 mit 36V bürstenlosem Motor und 3m Arm
Die Schranke garantiert intensive Arbeitszyklen und kann mit einem Arm von bis zu 3 m Länge ausgestattet werden. Sie ist mit einer CTRL-Steuereinheit, einem nativen Encoder, einer LED-Beleuchtung für die Säule, einem Montagesockel mit Verankerungselementen und Flanschen zur Befestigung des Arms ausgestattet.
Der digitale Motor BRUSHLESS 36V mit Permanentmagnetfeld und digitalem Encoder SENSORED ermöglicht den uneingeschränkten Einsatz der Schranke bei extrem niedrigem Energieverbrauch.
Der innovative und präzise Encoder, der auf der Welle des Untersetzungsgetriebes montiert ist, ermöglicht es, die Bewegung des Arms mit einer Genauigkeit von einem Zehntel eines Winkelgrades zu steuern. Außerdem kann die Schranke nach einem Stromausfall oder einer manuellen Entkopplung ohne Wiederanlauf betrieben werden.
Es werden Stahl und Bronze von höchster Qualität verwendet, um die Festigkeit der gesamten Schranke und eine hohe Stabilität bei den Manövern zu gewährleisten. Der winddichte Aluminiumrahmen mit elliptischem Querschnitt und Innenverrippung erhöht die Stabilität zusätzlich. Das Gehäuse ist aus korrosionsgeschütztem Kohlenstoffstahl gefertigt und lackiert.
BESONDERE MERKMALE:
- 36 V Bürstenmotor
- Superintensiver Einsatz
- Kontinuierlicher Einsatz 5000 Zyklen pro Tag
- Mittel Zeit ohne Ausfall 5.000.000 Zyklen (MCBF)
- Verzahnung aus Metalllegierung, kein Kunststoff, kein Teflon, kein Nylon
- Niedriger Energieverbrauch
- Sehr leiser Betrieb
- LED-Beleuchtung an Säule und Arm
- Robuste Konstruktion
- Aluminium-Arm
Die Schranke ist mit einem 3 m langen elliptischen Aluminiumarm BA/68/3 mit Profil für LED-Beleuchtung und Schutzgummi ausgestattet.
Der Arm besteht aus Aluminium, das eine hohe Widerstandsfähigkeit gegen mechanische Beschädigungen und Abnutzung sowie einen reibungslosen Betrieb gewährleistet und mit einem Schutzgummi versehen ist.
Er kann mit zusätzlichem Zubehör wie Warnaufklebern, Leitern und Stützen nachgerüstet werden.
Das SET BIONIK4F/3B enthält die grüne Ausgleichsfeder SP/48/01 mit einem Durchmesser von 48 mm, die für den 3 m langen Arm bestimmt ist.
TECHNISCHE DATEN DER SCHRANKE
- Stromversorgung: 230 Vac - 50 Hz, +/-10%.
- Versorgung des Motors: 36V
- Stromaufnahme des Motors: 0A - 15A
- Leistung: 220W
- Kraft: 200 Nm
- Öffnungsgeschwindigkeit bei 90°: 6 Sekunden
- Steuerung: Encoder
- Häufigkeit der Nutzung: kontinuierlich
- Anzahl der Zyklen pro Tag: 5000
- Bedienfeld: CTRL
- Arm: 3m
- Kupplungssystem: verschlüsselt
- Schutzart: IP54
- Betriebstemperatur: - 20°C/+ 55°C
- Abmessungen: 310x287x1203mm
TECHNISCHE DATEN DES STEUERGERÄTS CTRL
- Stromversorgung: 230V AC, 60 Hz
- Stromversorgung für den Motor: 36 Vac
- Stromversorgung des Zubehörs: 24 V
- Warnlampe: 24 V, 5 W
- Elektrischer Türöffner: 15 V, 5-10 W
- Betriebstemperatur: - 20°C/+ 55°C
- Abmessungen der Tafel: 166x150x48mm
