Roger Technology EDGE1/BOX Steuereinheit für 2 bürstenlose 36V DC Motoren

549,77 EUR enthält 19.00% VAT
Produkt-Code: #33178
Produzent: Roger Technology
  • Für die Antriebe BE20/400, BE20/200/HS, SMARTY und BR21
  • Anzahl der Motoren: 2 36V-Motoren
  • Volle Kontrolle über die Betriebsgeschwindigkeit
  • Notstromversorgung (für 24 V und 36 V)
  • Einstellen der automatischen Schließzeit
Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,84 EUR
Formen der Bezahlung:

Ergänzende Produkte: Ergänzende Produkte
Roger Technology SET BR21/362/L Satz Roger Technology SET BR21/354/HS/L Satz Roger Technology BR21/351/HS 36V High Speed bürstenloser Motorantrieb Roger Technology BR21/351 36V bürstenloser Motorantrieb Roger Technology BR21/362 Antrieb mit 36 V bürstenlosem Motor

Roger Technology EDGE1/BOX Steuergerät für 2 bürstenlose 36V DC Motoren

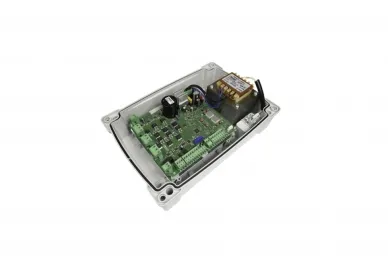

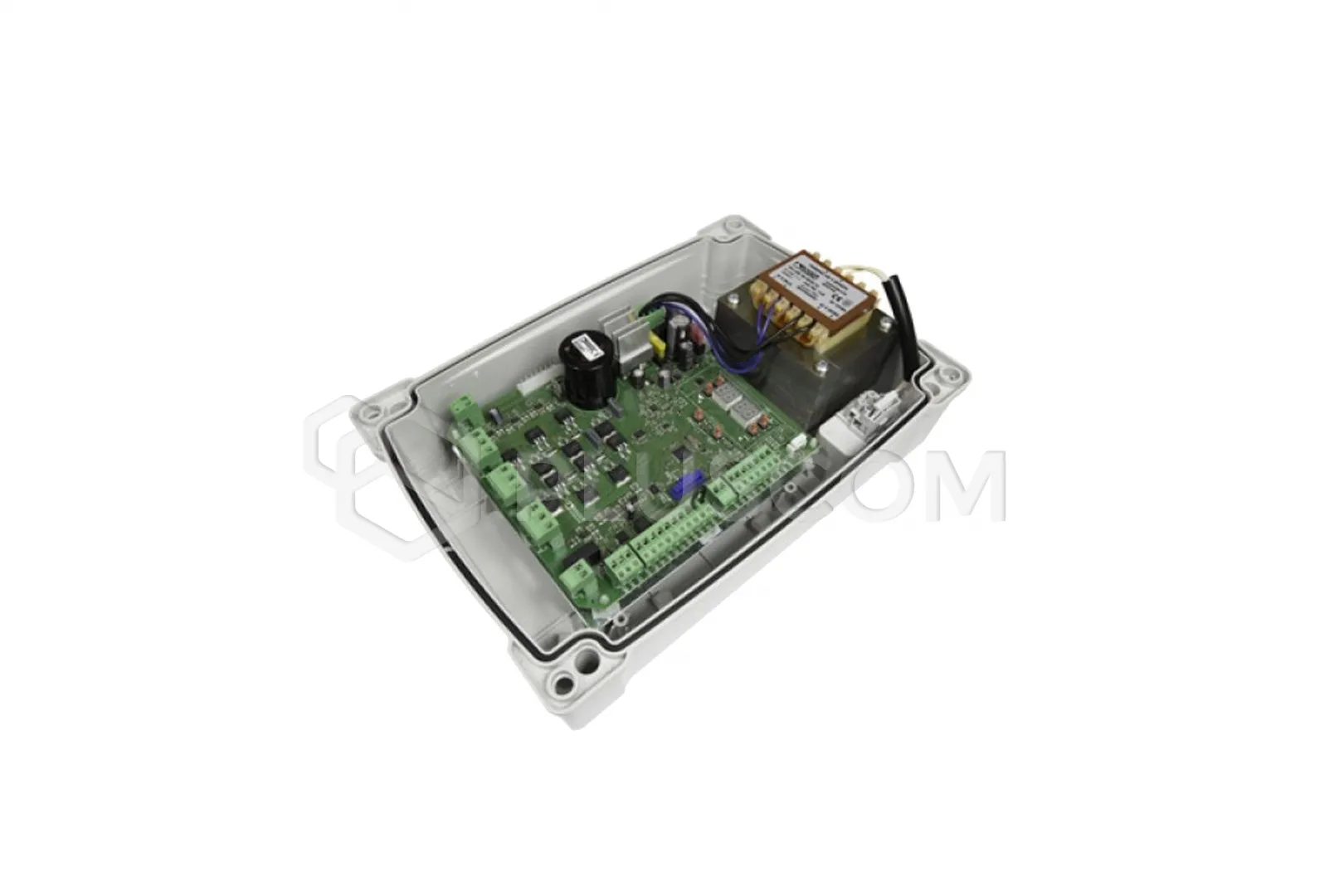

EDGE1 Steuergerät mit Gehäuse, das 2 bürstenlose 36V Gleichstrommotoren für automatische Drehtore steuert.
Speziell für Roger Technology Antriebe der Serien BE20/400, BE20/200/HS, SMARTY und BR21.

EIGENSCHAFTEN UND FUNKTIONEN:

  • BRUSHLESS 36V Motorsteuerung.
  • Zuverlässige und bequeme Installation
  • Volle Kontrolle über die Betriebsgeschwindigkeit
  • Notstromversorgung (24 V und 36 V)
  • Zahlreiche Funktionen und Sicherheitsmerkmale
  • Steuergeräte mit LED-Anzeigen
  • Automatische Programmierung der Bewegungen
  • Kraftregelung
  • Maximale Kraft zu Beginn des Manövers
  • Einstellung der Empfindlichkeit der Hinderniserkennung
  • Einstellung der Beschleunigung (SOFT-START)
  • Einstellung der Öffnungsgeschwindigkeit
  • Einstellung der Schließgeschwindigkeit
  • Steuerung der Zeitlupe
  • Regulierung der Bremsung (SOFT-STOP)
  • Funktion - Automatisches Schließen
  • Einstellung der automatischen Schließzeit
  • Funktion - Zeitschaltuhr
  • Programmierung des Sicherheitsausgangs
  • Funktion - Fail-Safe-Test (Lichtschrankentest)
  • Funktion - Schließen bei Freigabe der Lichtschranke
  • Funktion - Schaltleiste NC/8K2
  • Funktion - Not-Aus
  • Funktion - Teilweise Öffnung (Wicket)
  • Steuerung der teilweisen Öffnung
  • Funktion - Wohnanlage
  • Funktion - Toter Mann (Totmann)
  • Funktion - Schließungsgarantie
  • Funktion - Ergänzende Beleuchtung
  • Funktion - Türstatusanzeige
  • Thermischer Schutz
  • Batterieverwaltung
  • Informationen über die Nutzung des Systems
  • Schutz gegen Veränderung der Parameter
  • Wiederherstellung der Werkseinstellungen

TECHNISCHE DATEN:

  • Nenn-Versorgungsspannung: 230 V AC ± 10% 50 Hz
  • Max. Leistungsaufnahme: 230W
  • Max. Leistungsaufnahme bei Inbetriebnahme: 600W
  • Verwendete Sicherungen:
  • F1 = 20A (ATO257) zum Schutz des Zubehörstromkreises
  • F2 = 4A (ATO257) zum Schutz des Motorstromkreises
  • F3 = 3A (ATO257) Schutz der Primärwicklung des Transformators
  • F4 = T2A (5x20 mm) Schutz der Primärwicklung des Transformators
  • Anzahl der unterstützten Antriebe: 2
  • Versorgung des Motors: 36V AC (über Wechselrichter mit automatischem Schutz)
  • Unterstützter Motortyp: bürstenlos, sinusförmig (ROGER BRUSHLESS)
  • Art der Motorsteuerung: feldorientiert (FOC - FIELD ORIENTED CONTROL), sensorlos (SENSORLESS)
  • Max. Motornennleistung: 60W
  • Max. Leistungsaufnahme des Motors: 250W
  • Max. Leistung der Warnlampe: 55W (24V DC)
  • Blinkfrequenz der Warnlampe: 50%
  • Max. Leistung der Zusatzbeleuchtung: 100W (230V AC) - 40W (24V AC/DC) / (potentialfreier Kontakt)
  • Max. Leistung der Torzustandsanzeigeleuchte: 3W (24V DC)
  • Max. Leistungsaufnahme des Elektroschlosses: 15W (12V DC) / (durchschnittlicher Spannungswert) /*
  • Max. Leistungsaufnahme des Zubehörs: 20 W (24V DC / 750 mA)
  • Betriebstemperaturbereich: -20°C bis +55°C
  • Abmessungen: 330 x 230 x 115 mm
  • Gewicht: 3,9 kg
