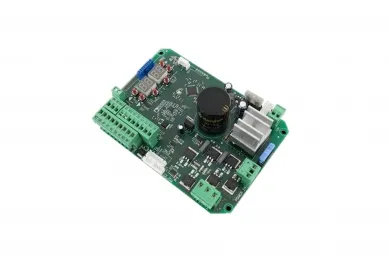

Roger Technology B70/1THP Steuergerät

421,74 EUR enthält 19.00% VAT
Produkt-Code: #40592
Produzent: Roger Technology
  • Für TW110-Antriebe
  • Anzahl der Motoren: 1 36V DC-Motor
  • Einstellung der Kraft
  • Maximale Kraft zu Beginn des Manövers
  • Bremsensteuerung (SOFT-STOP)
Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,84 EUR
Formen der Bezahlung:

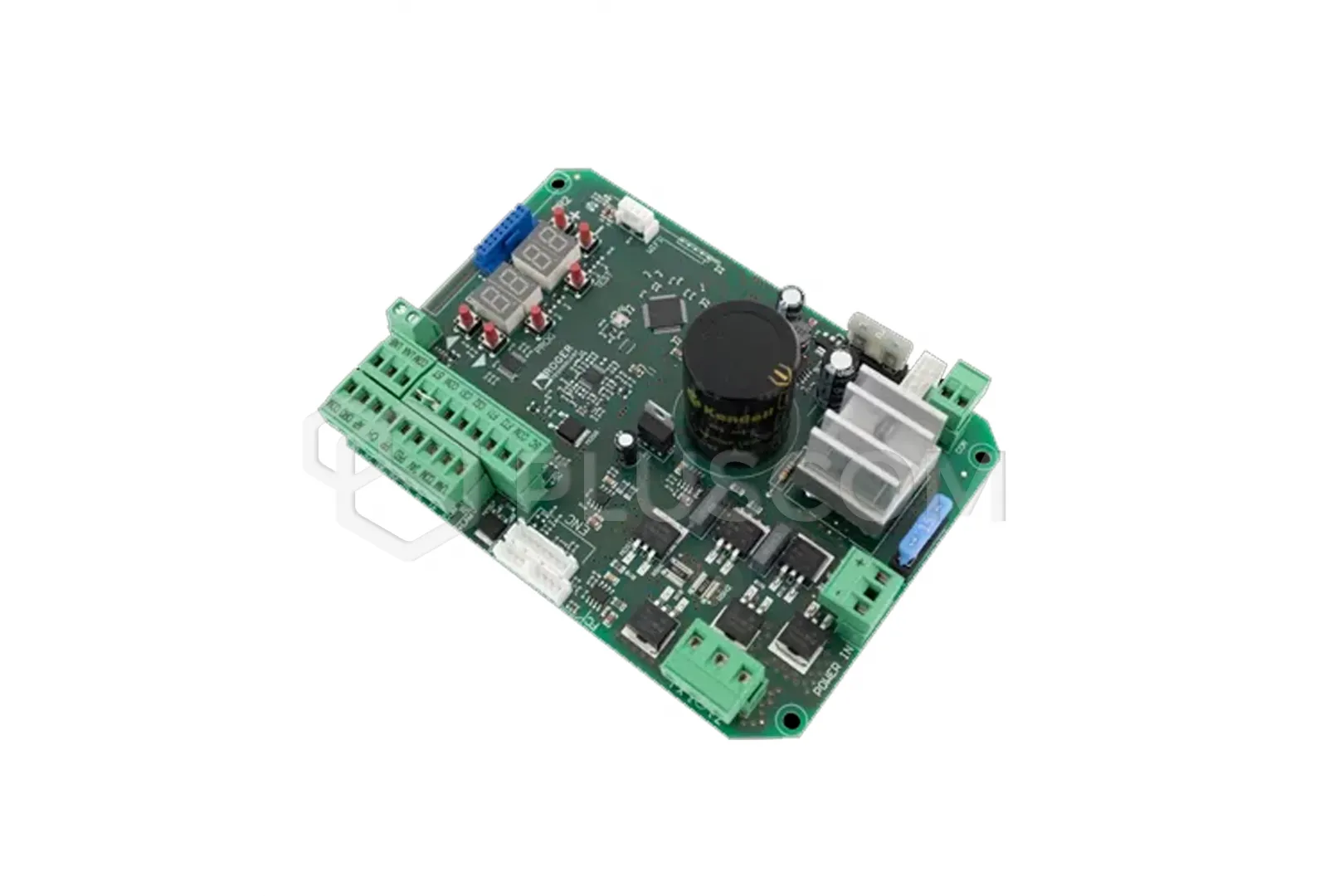

Roger Technology B70/1THP Bedienfeld


Steuereinheit B70/1THP, mit 1 bürstenlosen 36V DC Motor, für Schiebetorantriebe.
Speziell für Roger Technology Antriebe der Serie: TW110.

EIGENSCHAFTEN:

  • Automatische Bewegungsprogrammierung
  • Kraftregelung
  • Maximale Kraft zu Beginn des Manövers
  • Einstellung der Empfindlichkeit der Hinderniserkennung
  • Einstellung der Beschleunigung (SOFT-START)
  • Einstellung der Öffnungsgeschwindigkeit
  • Einstellung der Schließgeschwindigkeit
  • Steuerung der Zeitlupe
  • Regulierung der Bremsung (SOFT-STOP)
  • Funktion - Automatisches Schließen
  • Einstellung der automatischen Schließzeit
  • Funktion - Zeitschaltuhr
  • Programmierung des Sicherheitsausgangs
  • Funktion - Fail-Safe-Test (Lichtschrankentest)
  • Funktion - Schließen bei Freigabe der Lichtschranke
  • Funktion - Schaltleiste NC/8K2
  • Funktion - Not-Aus
  • Funktion - Teilweise Öffnung (Wicket)
  • Steuerung der teilweisen Öffnung
  • Funktion - Wohnanlage
  • Funktion - Toter Mann (Totmann)
  • Funktion - Schließungsgarantie
  • Funktion - Ergänzende Beleuchtung
  • Funktion - Türstatusanzeige
  • Thermischer Schutz
  • Batterieverwaltung
  • Informationen über die Nutzung des Systems
  • Schutz gegen Veränderung der Parameter
  • Wiederherstellung der Werkseinstellungen

TECHNISCHE DATEN:

  • Nenn-Versorgungsspannung: 230 V AC ± 10% 50 Hz
  • Max. Leistungsaufnahme: 240W
  • Max. Leistungsaufnahme beim Start: 570W
  • Verwendete Sicherungen:
    • F1 = 20A (ATO257) Schutz des Motorstromkreises
    • F2 = T2A (ATO257) Primärschutz des Transformators
    • F3 = 3A (5x20 mm) Schutz der Zubehörstromversorgung
  • Anzahl der unterstützten Antriebe 1
  • Stromversorgung des Motors: 36V AC (über Wechselrichter mit automatischem Schutz)
  • Unterstützter Motortyp: bürstenlos, Sinuswelle (ROGER BRUSHLESS)
  • Art der Motorsteuerung: feldorientiert (FOC - FIELD ORIENTED CONTROL), sensorlos (SENSORLESS)
  • Max. Motor-Nennleistung: 190W
  • Max. Leistungsaufnahme des Motors: 530W
  • Max. Leistung der Warnlampe: 25W (24V DC)
  • Blinkfrequenz der Warnlampe: 50%
  • Max. Leistung der Zusatzbeleuchtung: 100 W (230 V AC) - 40 W (24 V AC/DC) / (potentialfreier Kontakt)
  • Max. Leistung der Torstatusleuchte: 3 W (24 V DC)
  • Max. Leistungsaufnahme des Elektroschlosses: 15 W (12 V DC) / (mittlere Spannung)
  • Max. Leistungsaufnahme durch Zubehör: 20 W (24 V DC / 750 mA)
  • Betriebstemperaturbereich: -20°C bis +55°C
  • Abmessungen: 380 x 145 x 130 mm
  • Gewicht: 0,46 kg
