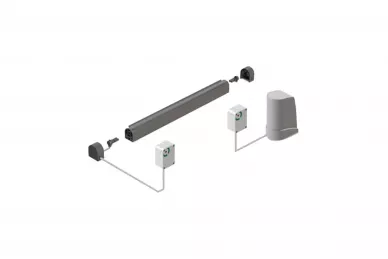

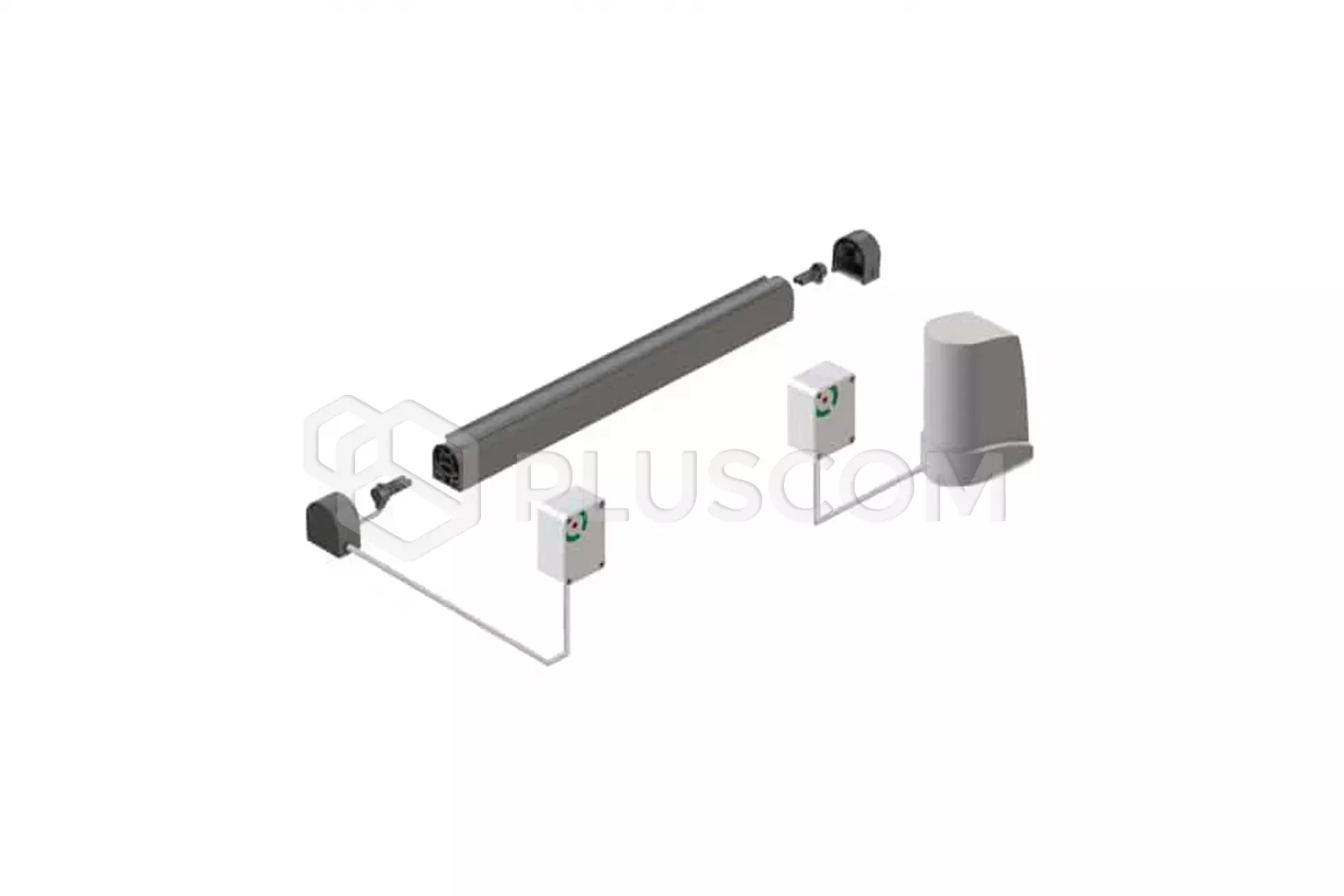

PROXIMA-Widerstandsstreifen + BKCR
Kit zur Sicherung von beweglichen und unbeweglichen Torkanten. Besteht aus:
- Kantenwiderstandsstreifen 1,5 m
- BKCR Türbewegungssensor-Steuerung
Das Gummi-Widerstandsprofil ändert seinen Widerstand beim Zusammendrücken von 8,2kOhm auf ca. 200Ohm. Seine leichte Kompression kann dazu führen, dass das Tor anhält oder seine Bewegungsrichtung ändert, und die Information über die Kompression des Profils per Draht kann von dem auf dem Torflügel montierten Funkmodul empfangen werden. Das mobile Funkmodul überträgt die Informationen per Funk an das stationäre Funkmodul, das die Informationen per Kabel an die Torsteuerung weiterleitet.
Bei den Sensoren kann es sich um eine Kante, eine Widerstands-Sicherheitsleiste, eine mechanische Sicherheitsleiste oder einen Torzungensensor in einem Sektionaltor handeln.
Die druckempfindliche Widerstands-Schaltleiste erhöht die Sicherheit von automatischen Toren erheblich. Sie begrenzt die Kraft eines möglichen Aufpralls. Sie ist aus druckempfindlichem Gummi hergestellt.
BEWEGLICHE MODULE
Das bewegliche Modul verfügt über zwei unabhängig voneinander konfigurierbare Eingänge für Sensoren, die im unversehrten Zustand einen Widerstand von 8,2 k aufweisen und im gestörten Zustand kurzgeschlossen oder offen sind.
Das Modul sendet Informationen über den Zustand des Sensors sofort nach jeder Änderung seines Zustands und wartet auf eine Bestätigung, dass das stationäre Modul die Informationen erhalten hat. Alle 10s sendet es automatisch Informationen über den Zustand der Eingänge und der Versorgungsbatterie und wartet auf die Bestätigung des Empfangs der Informationen durch das stationäre Modul.
- Stromversorgung: 3,6-V-Batterie ER14505 (Größe AA)
- Stromverbrauch: 50µA; gemittelter Strom
- Anzahl der Widerstandsbalken: max. 2; lsit Abschluss 8.2k
- Frequenz: 868MHz; 3 Frequenzen
FESTES MODUL
Das stationäre Modul kann jederzeit den Status der Sensoren abfragen. Erhält es keine Antwort vom mobilen Modul, fällt es beide Ausgangsrelais ab. Mit seinem Summer kann das Modul eine Systemstörung und jede Zustandsänderung der Sensoren signalisieren.
- Spannungsversorgung: 12-24V; Gleichspannung
- Stromverbrauch: 15mA; Relais aus
- Anzahl der Kanäle: 2; NO/NC-Relais
- PK-Reaktionszeit beim Zusammendrücken des Streifens: <40ms
- Frequenz: 868MHz; 3 Frequenzen
