Proxima SBK NC-Steuergerät zur Steuerung eines zweiphasigen Asynchronantriebs

Proxima SBK NC-Steuergerät für die Steuerung von Zwei-Phasen-Induktionsantrieben

Setzen Sie sich nach dem Kauf mit uns in Verbindung und teilen Sie uns mit, für welches System Sie die Steuerung verwenden möchten.

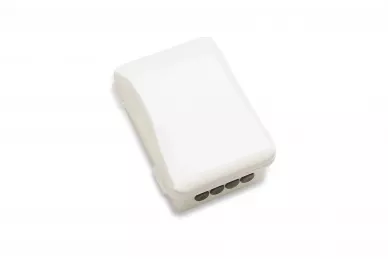

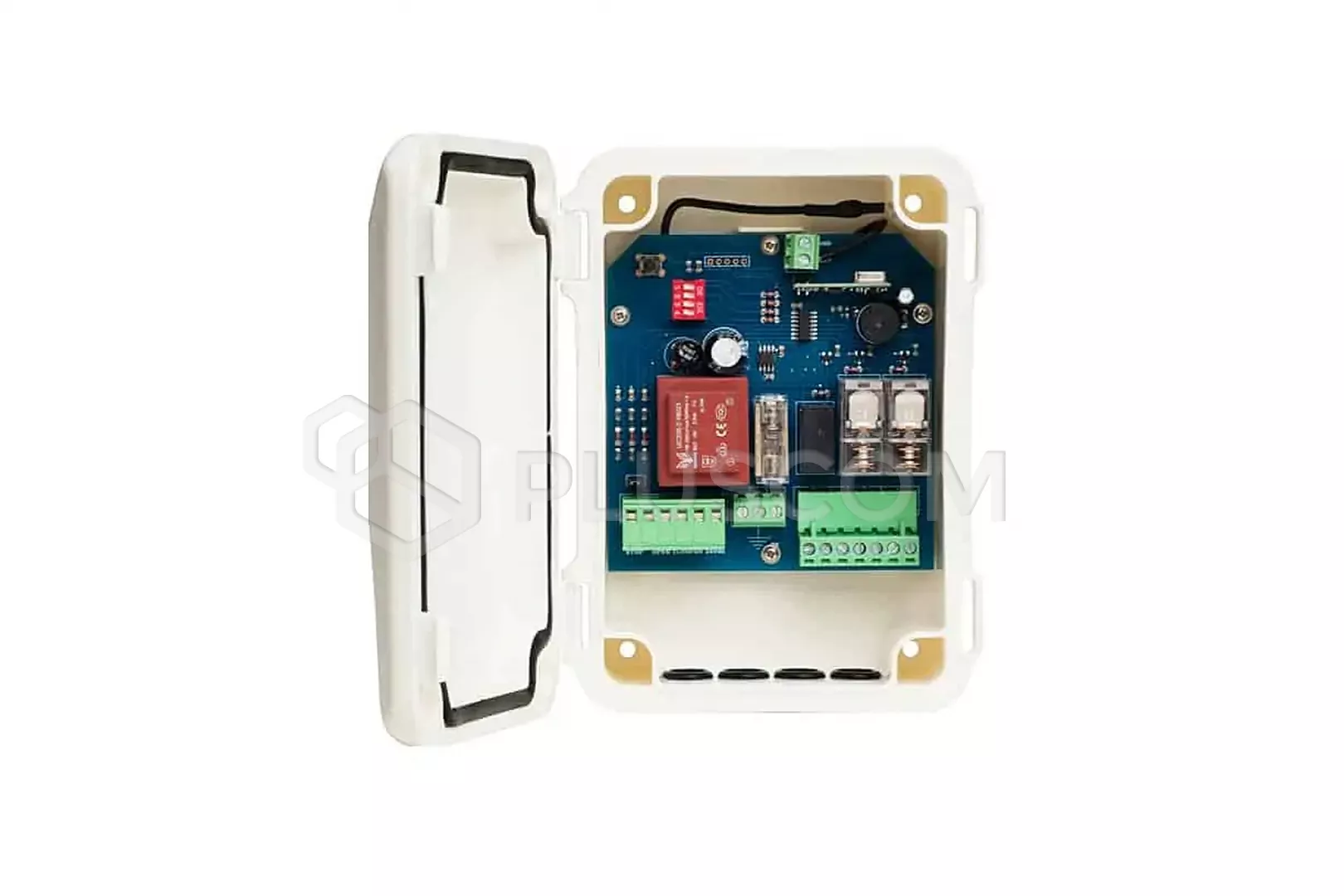

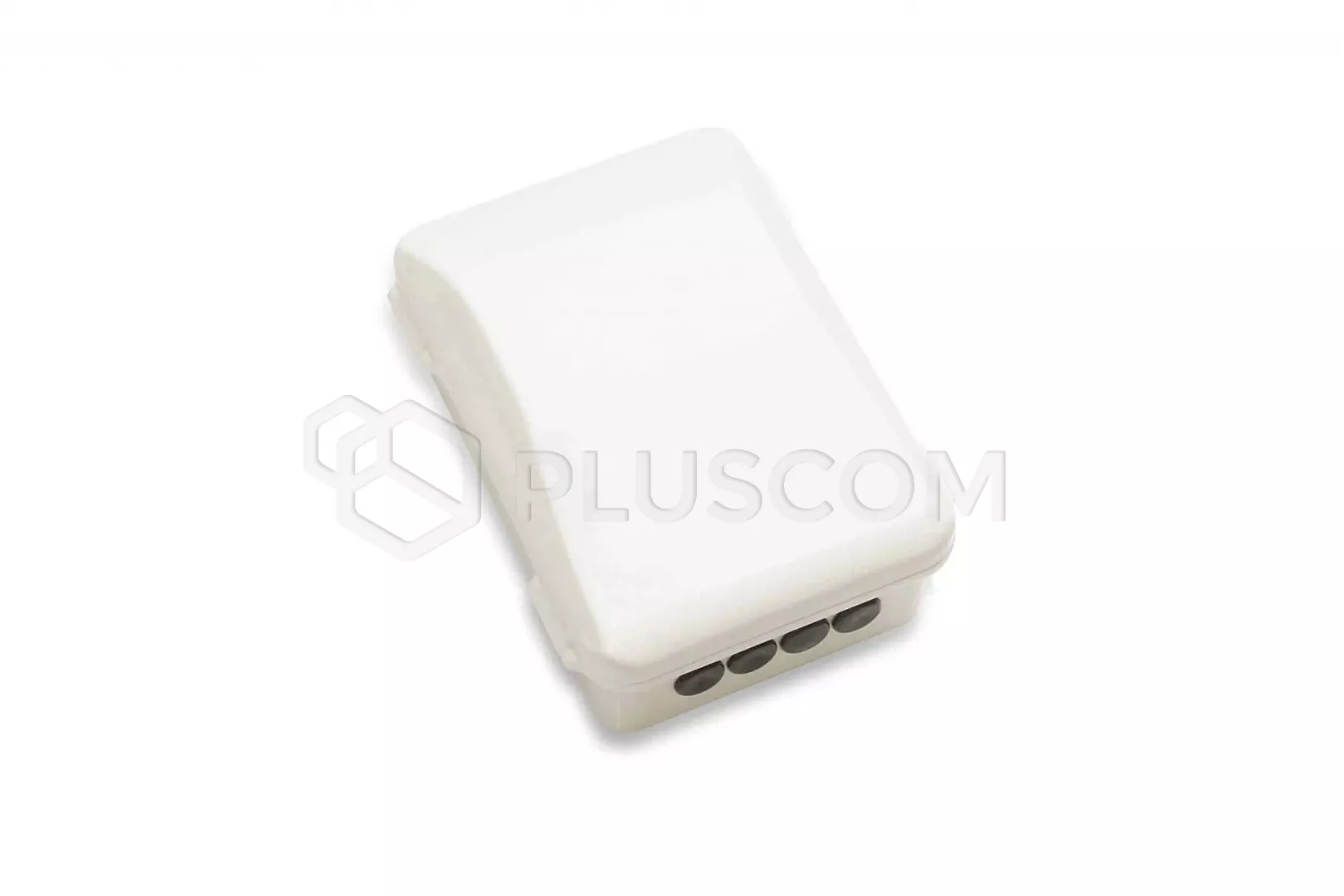

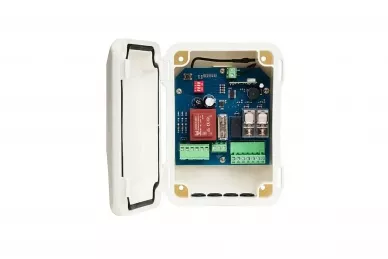

Aufputz-Steuergerät für Roll- oder Schiebetore mit externen NC-Endschaltern. Sie ist für die Steuerung eines zweiphasigen Induktionsantriebs ausgelegt.
Die Steuerung verfügt über einen Ausgang für Fotozellen und einen Ausgang für eine Signallampe, die in einem von vier Modi arbeiten kann:

• Beleuchtung + 60s
• Beleuchtung - wenn die Tür geöffnet ist
• Warnung - 60s, wenn die Tür offen ist
• Warn-Beleuchtung bei offener Tür

Außerdem gibt es einen STOPP-Steuereingang (NC), einen STEP-Steuereingang (OPEN - STOP - CLOSE - STOP - OPEN...), einen Gesamtöffnungssensoreingang OPEN NC - aktive Masse, wenn das Tor vollständig geöffnet ist, einen Gesamtschließsensoreingang CLOSE NC - aktive Masse, wenn das Tor vollständig geschlossen ist.

FUNKTIONEN:

• automatisches Schließen nach 1 Minute Öffnungsdauer
• automatisches Schließen nach 1min Öffnung, verkürzt nach Passieren des Fahrzeugs (5s oder 15s)
• Programmierbare Zeit der teilweisen Öffnung per Fernbedienung - Torfunktion 4-240s
• Speicher für 25 Fernbedienungen
• Eingebauter Funkempfänger (Keeloq-Fernbedienung mit Code-Wechsel - 433,92MHz)
• fest verdrahteter Stopp-Befehl kann durch einen Summer signalisiert werden
• Summer bestätigt den Empfang des Fernbedienungssignals
• registrierte Fernsteuerung kann aus der Ferne geklont werden
• abgedichtetes Gehäuse mit Kabeleinführung

Controller kann über Fernbedienung und verdrahteten Taster STEP by STEP bedient werden.
Jede Taste auf jeder Fernbedienung kann nach einem von acht Szenarien funktionieren:

• STEP BY STEP - Öffnen - Stopp - Schließen - Stopp
• Schließen und während der Bewegung - Stopp
• öffnen und wenn in Bewegung - stoppenpen
• Öffnen
• stop
• Schließen
• teilweise Öffnung
• Schließen TDJN - Deadman

Es ist jedoch zu beachten, dass innerhalb einer einzigen Fernbedienung die Tastenszenarien nicht wiederholt werden können.
Die Steuereinheit verfügt über Ausgänge für die lokale (manuelle) Steuerung.

Die SB-Steuereinheit ist mit den folgenden Systemen kompatibel:

• ALLMATIC
• APRIMATIC
• BENINCA
• BFT
• CAME RAUM
• DEA
• DOORHAN
• DTM-SYSTEM
• ELDRIM
• ELMES
• ERREKA
• FAAC FIX
• FAAC RC
• FLOR
• GORKE
• SCHLÜSSEL
• MOOVO/MHOUSE
• NORMSTAHL
• NOVOFERM
• PROXIMA
• SMILO
• WIŚNIOWSKI
• WIŚNIOWSKI MIDO

TECHNISCHE DATEN:

• Stromversorgung: 230AC/50Hz
• Motor: 1kW Induktion 2 Phasen
• Anzahl der Fernbedienungen: 25 variabler Code
• Frequenz: 433.92MHz
• Lampe: 100W
• Abmessungen: 165 x 123 x 67mm
