SUMO SU2000R01 Antrieb für Industrie-Sektionaltore, Garagentore bis zu 35m2
TECHNISCHE PARAMETER:
- maximale Torfläche: 35m2
- Drehmoment: 120Nm
- Wellendrehzahl: 7,5 - 16 U/min
- Wellenbohrung: 25,5 mm
- Einschaltdauer: 50%
- Motorversorgung: DC 15-36V nominell 24V
- Versorgung der Steuereinheit: AC 230V
- Leistungsaufnahme: 500W
- Stromaufnahme: max. 13A
- Arbeitstemperatur: -20°C...+50°C
- Abmessungen: 110x350x270mm
- Gewicht: 10,5kg
- Eindringschutzklasse: IP 44
ZWECK DES ANTRIEBS:
- Automatisierung von Garagen-Sektionaltoren, Industrietoren mit einer Fläche von 25 bis 35m2
- Automatisierung von zweiflügeligen Schiebetoren (zusätzliches Zubehör erforderlich)
- ideal geeignet für intensive Nutzung

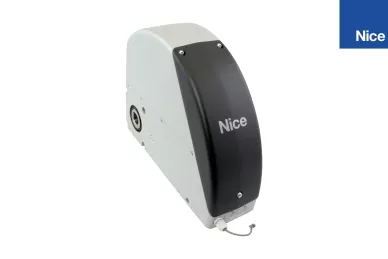

Nice SUMO SU2000R01 Industrietorantrieb

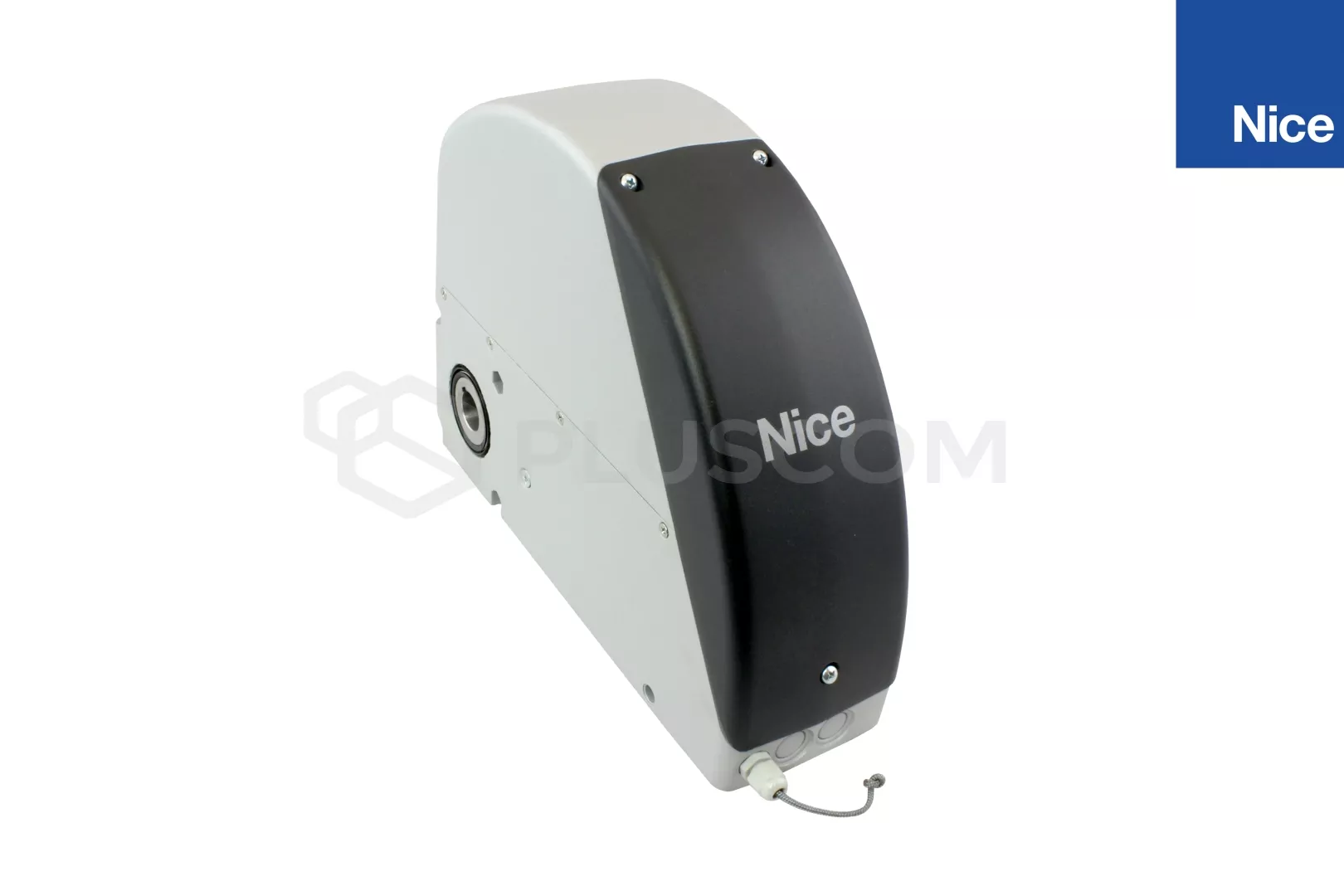

Nice SUMO SU2000R01 Industrietorantrieb
Nice SUMO SU2000R01 selbstverriegelnd

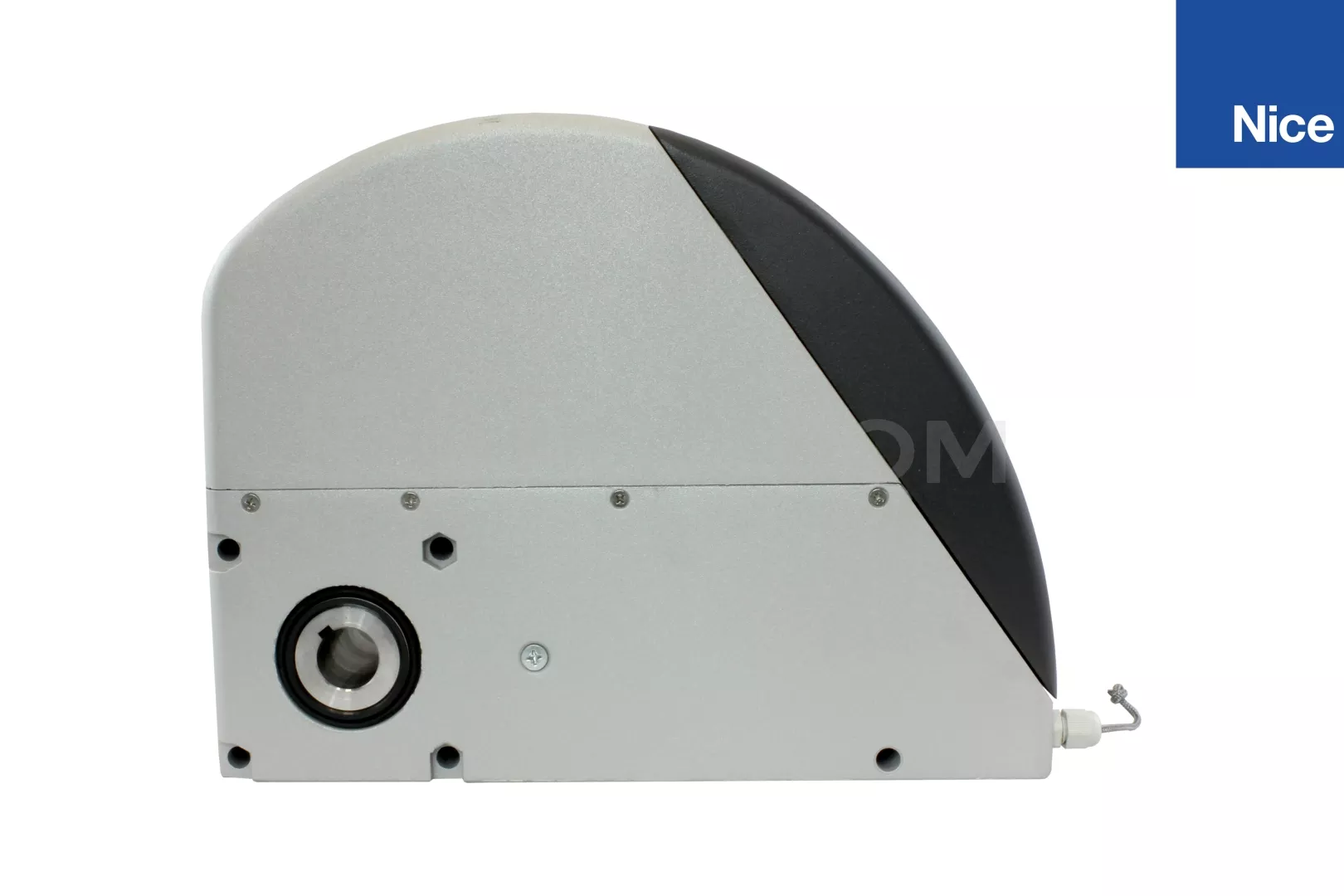

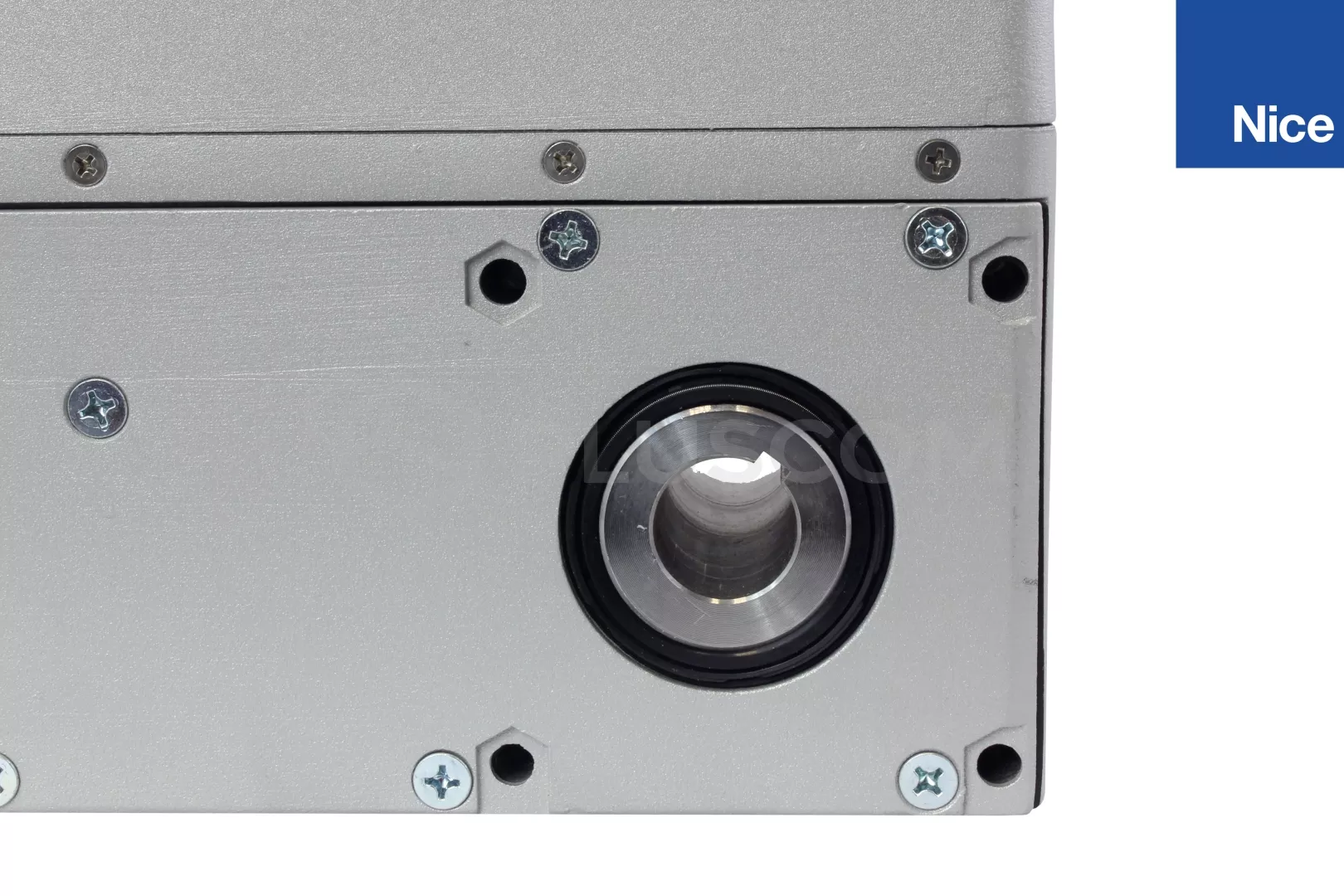

Antrieb direkt auf der Torwelle montiert Sektionaltor. Der Antrieb hat eine Wellenbohrung mit einem Durchmesser von 25,5 mm, die am häufigsten verwendet wird. Mit dem optionalen Adapter CRA9 kann der Antrieb auf Wellen mit einem Durchmesser von 35 mm und 40 mm montiert werden.
Der Stellantrieb kann in verschiedenen Positionen montiert werden. Zahlreiche Adapter und Zubehörteile ermöglichen die Montage in speziellen Anwendungen. Die kompakte Größe macht es einfach, ihn überall zu montieren.
24V Motor ermöglicht reibungslose
Geschwindigkeitskontrolle zwischen 11 und 23,5 U/min.
Eingebauter Encoder ermöglicht die präzise Bestimmung der Endpositionen der Tür. Mechanische Endanschläge sind nicht erforderlich.
Der Betrieb des Antriebs wird von der Nice DPRO924-Steuereinheit für SUMO gesteuert:
VON DER STEUEREINHEIT AUSGEFÜHRTE FUNKTIONEN:
- Anschluss einer Diode (24V 5W), die den Zustand des STOPP-Eingangs anzeigt
- Verriegelung der Drucktasten der Tür OPEN oder CLOSE oder beider gleichzeitig
- Anschluss von Fotozellen mit Fototest
- Anschluss von mechanischen Anschlägen
- Anschluss der Notstrombatterie - PS224
- Einstellung der Anzahl der Zyklen, nach denen die Signalisierung erfolgt
- unterstützt Funkgeräte vom Typ SM, OXIBD
- STAND BY-Funktion
- Einstellung von Stärke, Empfindlichkeit und Geschwindigkeit über OVIEW - in 4 Bewegungsphasen
- Zykluszähler
- Semaphore-Betrieb
- Fehlersignalisierung über LED OK
- Bedienung über Smartphone
EIN- UND AUSGÄNGE DES BEDIENFELDES
- Antenneneingang für erweiterte Reichweite
- SAFETY EDGE-Eingang: für den Anschluss eines optischen oder Widerstandsstreifens
- 3 Steuereingänge (programmierbar über OVIEW): SBS, ÖFFNEN, SCHLIESSEN
- 2 FOTO-Eingänge (klassische Kontaktlichtschranken
-
- 3 programmierbare Ausgänge: FLASH, OUT 2, OUT 3
Möglichkeit zum Anschluss eines OVIEW-Programmiergeräts an die IBT4N.
Der Stellantrieb ist mit einem Entriegelungsmechanismus ausgestattet. Durch Ziehen des Kugelgriffs wird der Antrieb entriegelt, so dass die Tür manuell geöffnet werden kann. Eine Halterung zum Befestigen der Schnur mit dem Griff ist im Lieferumfang enthalten.
