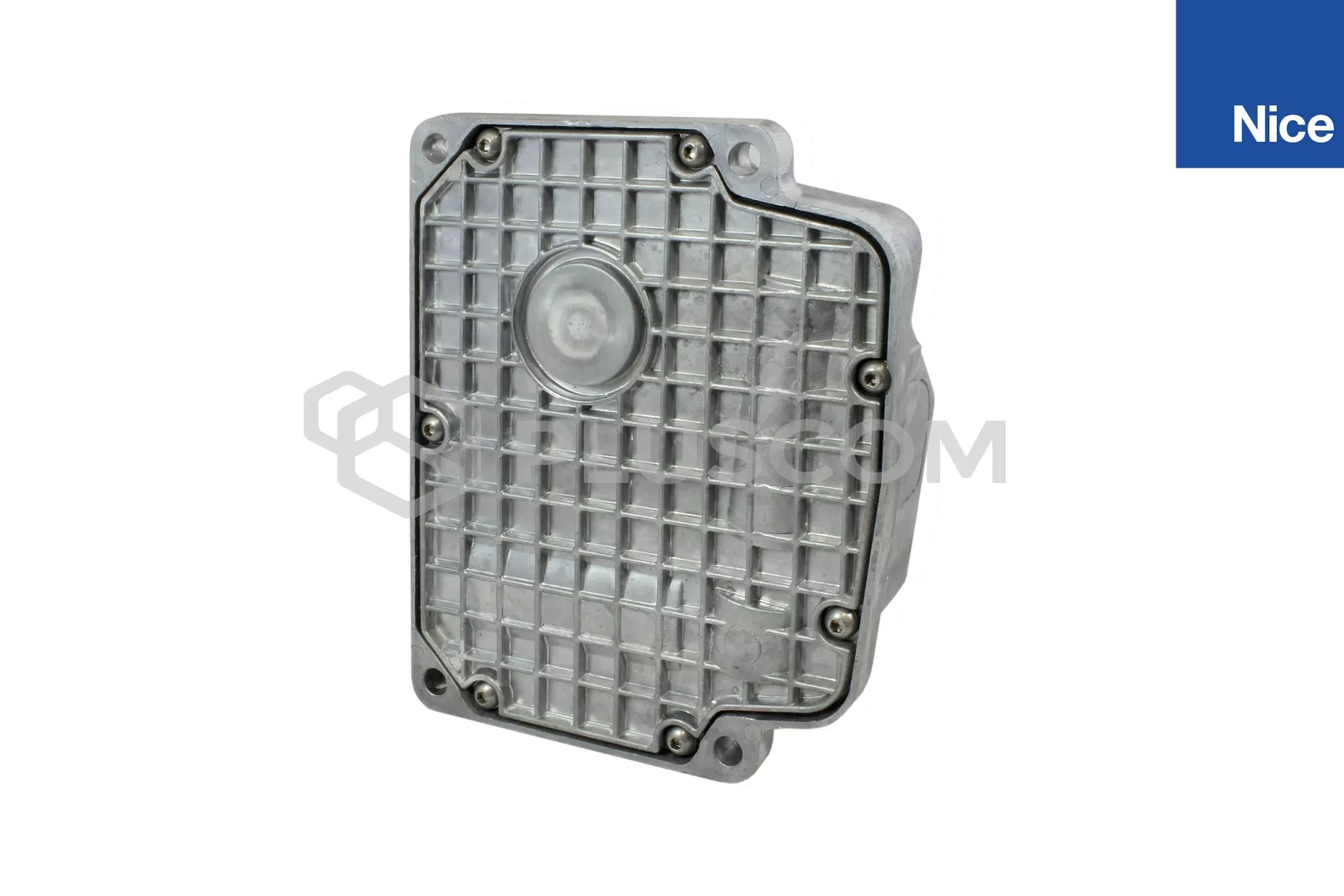

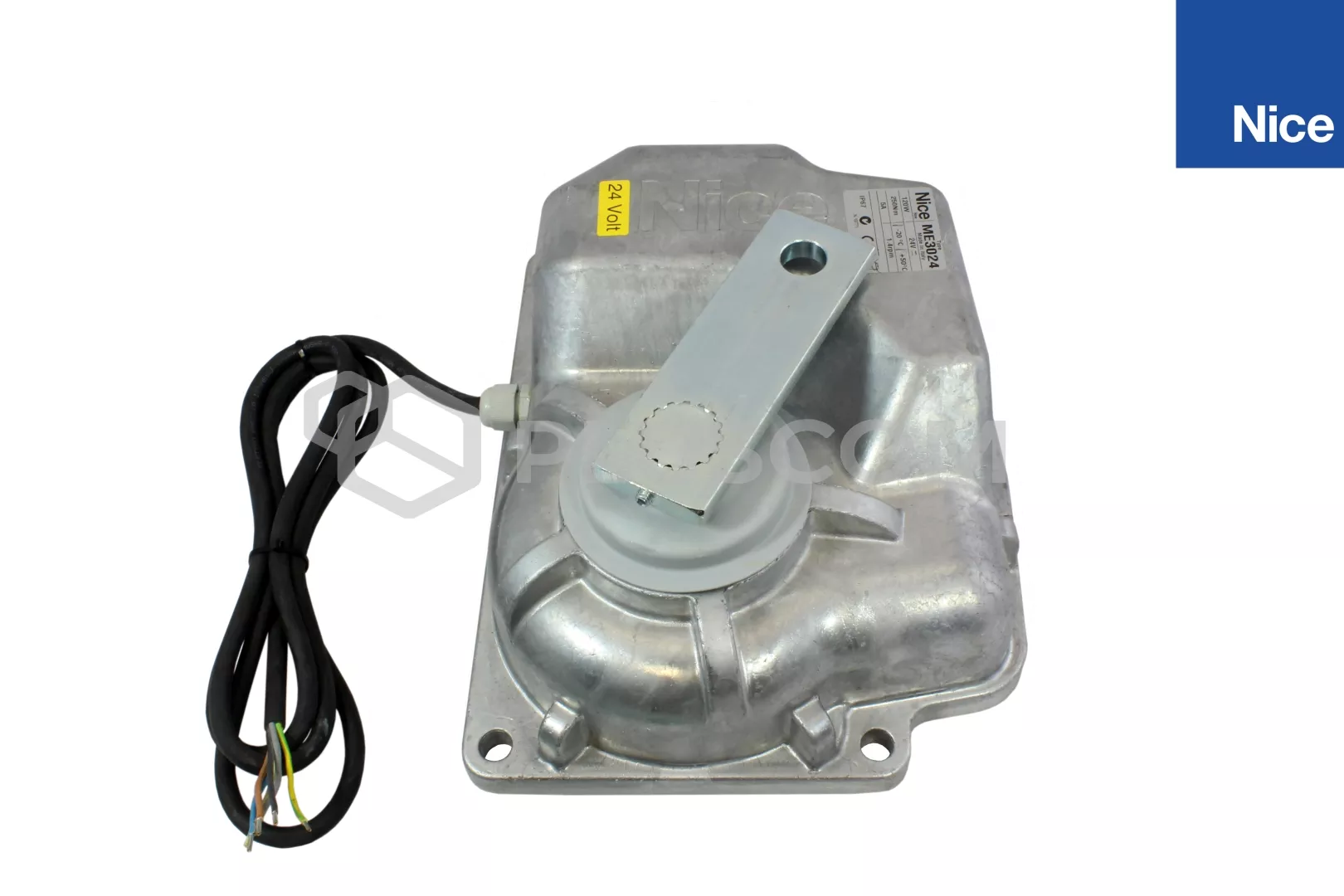

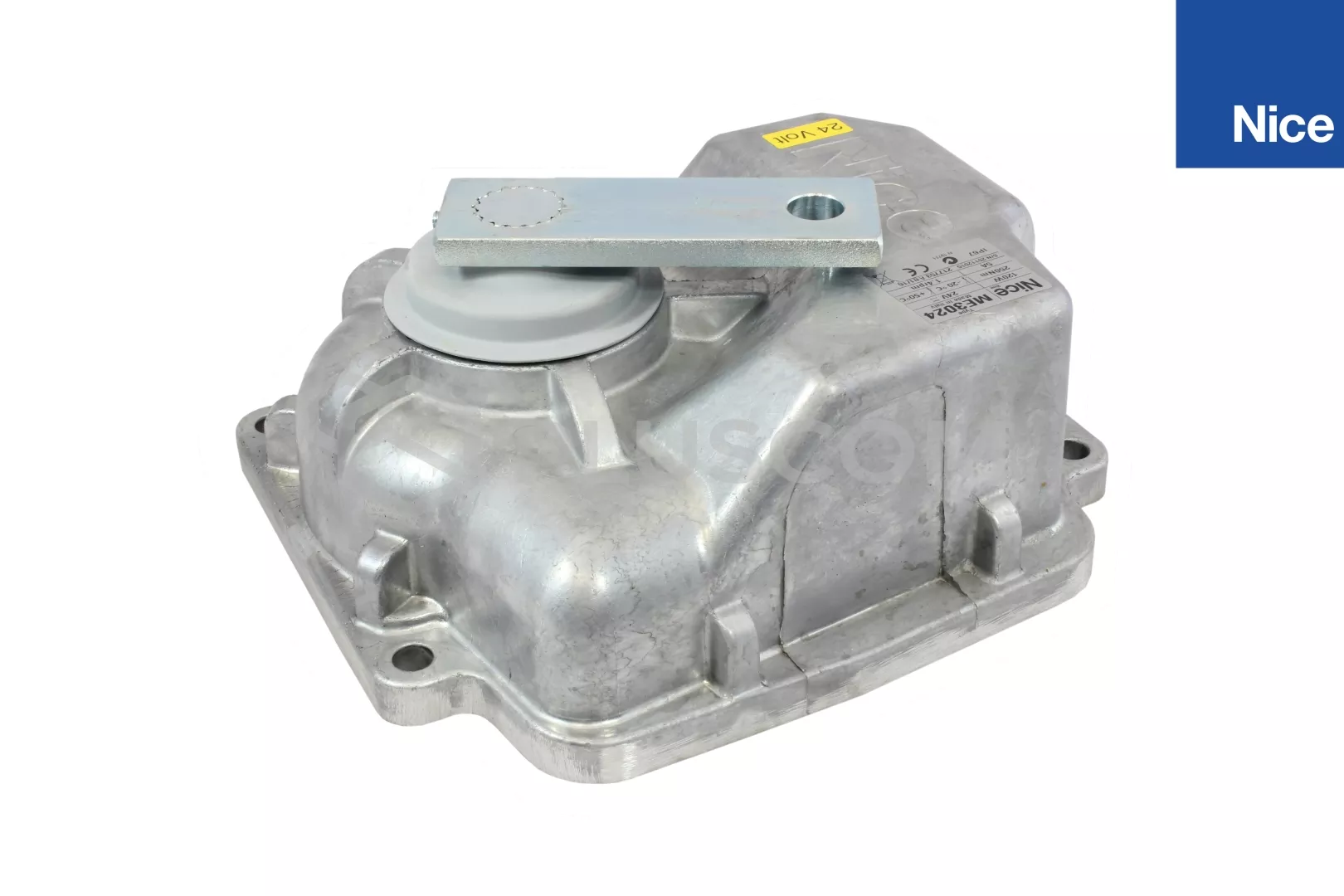

Schöner M-FAB ME3024 unterirdischer selbsthemmender Antrieb für Drehtore, der für eine intensive Nutzung ausgelegt ist.
TOR-PARAMETER
- Gewicht des Tores bis zu 600 kg
- Länge der Flügel: bis zu 3,5 m
Nice M-FAB ME3024 Unterflurantrieb 24V
| PARAMETER DES ANTRIEBS
- Motorversorgung: 24V
- Leistungsaufnahme: 120W max
- Geschwindigkeit: 1,40 U/min
- Drehmoment: 250Nm
- Arbeitsintensität: 80%.
- Schutzart: IP67
- Arbeitstemperatur: -20°C...+50°C
- Abmessungen: 372x306x143mm
|
Nice ME3024 gehört zur Gruppe der M-FAB Unterflurantriebe. Diese Antriebe ermöglichen eine elegante und diskrete Automatisierungsinstallation für Tore mit einer Flügellänge von bis zu 3,5 m und einem Gewicht von 600 kg.
Der Standard-Öffnungswinkel beträgt max. 110°, und mit zusätzlichem Zubehör zur Vergrößerung des Öffnungswinkels können bis zu 360° erreicht werden.
Der größte Vorteil der Unterflurantriebe ist die Ästhetik und Diskretion des Antriebs, der unsichtbar ist und das Bild des Tors nicht beeinträchtigt.
Die zweite wichtige Stärke der Unterflurantriebe ist die Möglichkeit der Installation an einem Ort, an dem aufgrund von
- enge Einfahrt
- sehr schmale Pfeiler mit einem Maß A von weniger als 100 mm
kein Platz für den Einbau von Gewindetrieben oder Gelenkarmantrieben vorhanden ist
MONTAGE UND EINBAU
Vor dem Einbau des Unterflurantriebs ist es notwendig, die Drainage zur Ableitung von überschüssigem Wasser korrekt zu installieren. Obwohl der Stellantrieb in einem abgedichteten Gehäuse der Schutzart IP67 untergebracht ist, darf er nicht länger als 30 Minuten vollständig unter Wasser stehen.
Die Stellantriebe sollten installiert werden in
einem speziellen Gehäuse, der FUNDAMENTAL BOX eingebaut:
- aus MECX-Edelstahl, ideal für extreme Bedingungen
- mit kataphoretischer Beschichtung MECF hoch korrosionsbeständig
Die Notentriegelung des Türflügels erfolgt über Entriegelungsmechanismen mit einem Schlüssel oder einem Hebel. Der Benutzer kann sowohl von innen als auch von außen auf den Mechanismus zugreifen und die Bedienung erfordert keine große Kraft.
Nice M-FAB ME3024 Unterflurantrieb 24V
STEUERUNGSEINHEIT
Zur Steuerung des Antriebs wird eine Steuereinheit empfohlen:
- MC824H mit BLUEBUS-Technologie
