Nice ME3000R01 METRO (M-FAB) Antrieb für Drehtore bis 3,5m, 230V, unterirdisch

451,87 EUR enthält 19.00% VAT
Produkt-Code: #17882
Produzent: Nice
  • Bis zu 3,5 m Blattlänge
  • Bis zu 600 kg Flügelgewicht
  • Motorversorgung 230V

Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,84 EUR

Formen der Bezahlung:

Ergänzende Produkte: Ergänzende Produkte
Fotozelle Nice BF Nice ON3EBD 3-Kanal-Zwei-Wege-Fernbedienung Nice ELAC Signallampe LED 230V Nice MC800 Steuergerät für 230V-Antriebe (ersetzt A60) Nice OVIEW/A R01 Programmiergerät mit Display + Schnittstelle IBT4N Nice OXIBD internes Zwei-Wege-Funkgerät Nice PLA10 Vertikale elektromagnetische Verriegelung Nice MEA2 Notentriegelungsmechanismus für METRO M-FAB, mit Schlüssel Nice PLA11 Horizontale elektromagnetische Verriegelung Nice PS324 24V-Notstrombatterie

Nice M-FAB ME3000R01 unterirdischer selbsthemmender Antrieb für Drehtore

TOR-PARAMETER

  • Gewicht des Tores bis zu 600 kg
  • Länge der Flügel: bis zu 3,5 m

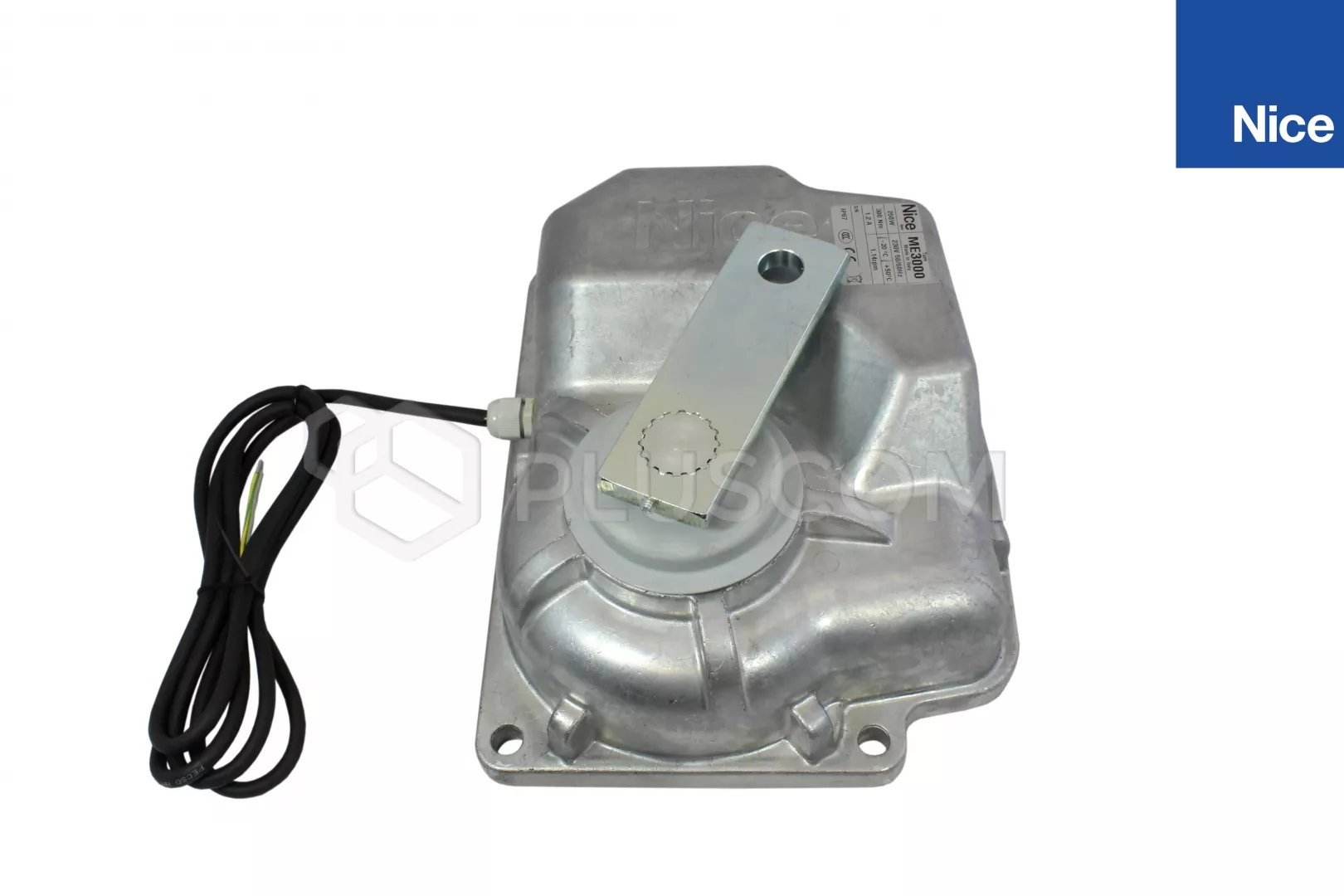

Nice M-FAB ME3000R01 Unterirdischer Antrieb 230V

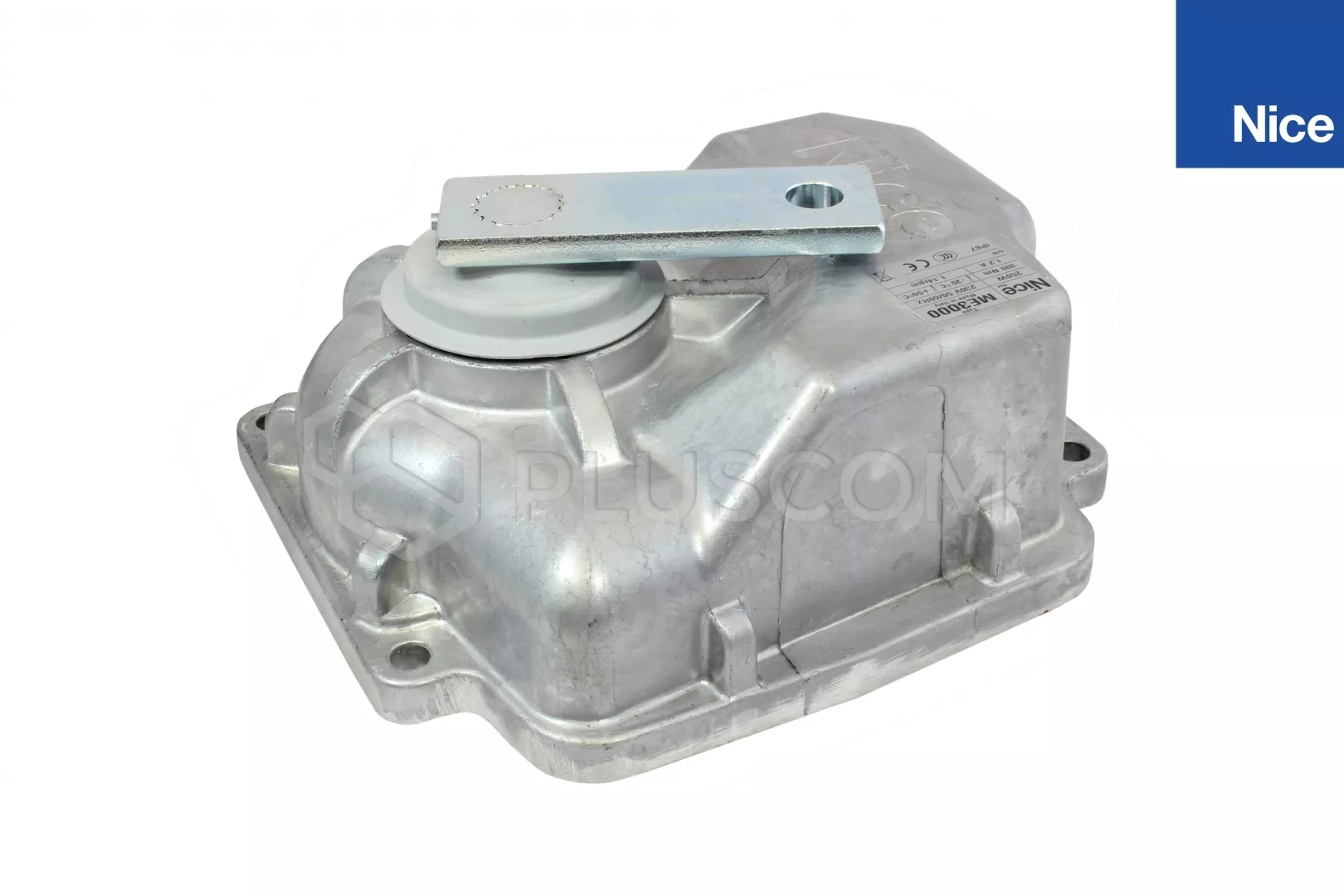

Nice M-FAB ME3000R01 Unterirdischer Antrieb 230V

PARAMETER DES ANTRIEBS
  • Motorstromversorgung: 230V
  • Leistungsaufnahme: 250W max
  • Geschwindigkeit: 1,14 U/min
  • Drehmoment: 300Nm
  • Arbeitsintensität 30%
  • Schutzart: IP67
  • Arbeitstemperatur: -20°C...+50°C
  • Abmessungen: 372x306x143mm
  • Kondensator: 10uF

Der nette ME3000R01 gehört zur M-FAB-Gruppe der unterirdischen Stellantriebe. Diese Antriebe ermöglichen eine elegante und diskrete Automatisierungsinstallation für Tore mit einer Flügellänge von bis zu 3,5 m und einem Gewicht von 600 kg.

Der Standard-Öffnungswinkel beträgt maximal 110°, und mit zusätzlichem Zubehör kann der Öffnungswinkel auf bis zu 360° vergrößert werden.

Der größte Vorteil der Unterflurantriebe liegt in der Ästhetik und Diskretion des Antriebs, der unsichtbar ist und das Bild des Tors nicht beeinträchtigt.
Die zweite wichtige Stärke der Unterflurantriebe ist die Möglichkeit der Installation an einem Ort, an dem aufgrund von
  • enge Einfahrt
  • sehr schmale Pfeiler mit einem Maß A von weniger als 100 mm
kein Platz für den Einbau von Gewindetrieben oder Gelenkarmantrieben vorhanden ist

MONTAGE UND EINBAU

Vor dem Einbau des Unterflurantriebs ist es notwendig, die Drainage zur Ableitung von überschüssigem Wasser korrekt zu installieren. Obwohl der Stellantrieb in einem abgedichteten Gehäuse der Schutzart IP67 untergebracht ist, darf er nicht länger als 30 Minuten vollständig unter Wasser stehen.

Die Stellantriebe sollten installiert werden in einem speziellen Gehäuse, der FUNDAMENTAL BOX eingebaut:
  • aus MECX-Edelstahl, ideal für extreme Bedingungen
  • mit kataphoretischer Beschichtung MECF hoch korrosionsbeständig
Die Notentriegelung des Türflügels erfolgt über Entriegelungsmechanismen mit einem Schlüssel oder einem Hebel. Der Benutzer kann sowohl von innen als auch von außen auf den Mechanismus zugreifen und die Bedienung erfordert keine große Kraft.

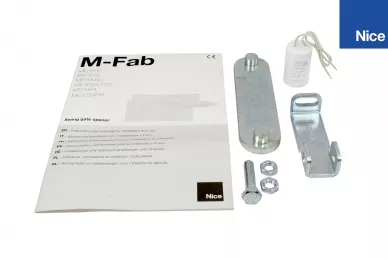

Nice M-FAB ME3000R01 Unterirdischer Antrieb 230V

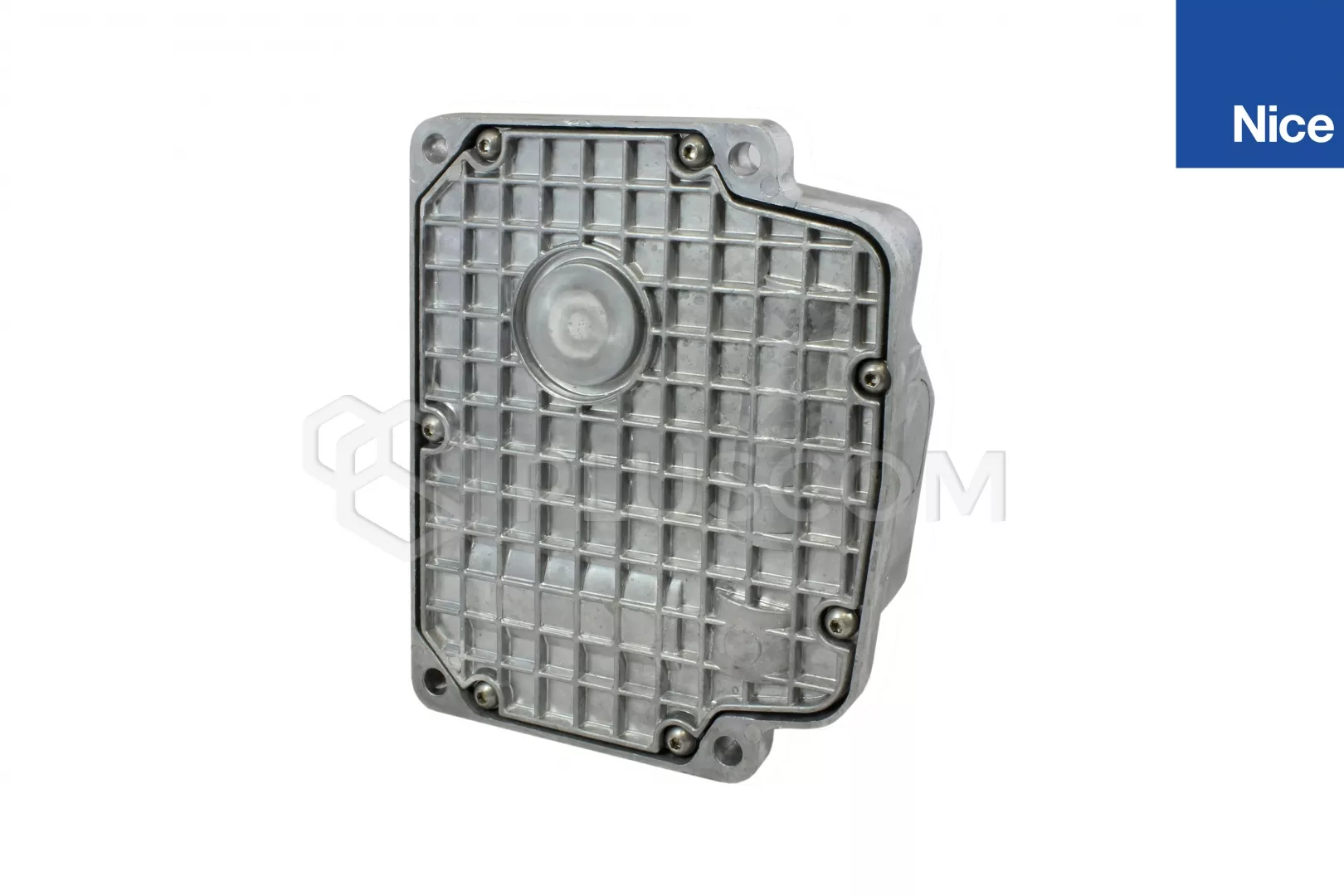

Nice M-FAB ME3000R01 Unterirdischer Antrieb 230V


STEUERUNGSEINHEIT

Für die Steuerung des Stellantriebs werden die folgenden Bedienfelder empfohlen:
  • A01, A02 für einflügelige Tore
  • A60 für zweiflügelige Tore

Nice M-FAB ME3000R01 Unterirdischer Antrieb 230V

Nice M-FAB ME3000R01 Unterirdischer Antrieb 230V
