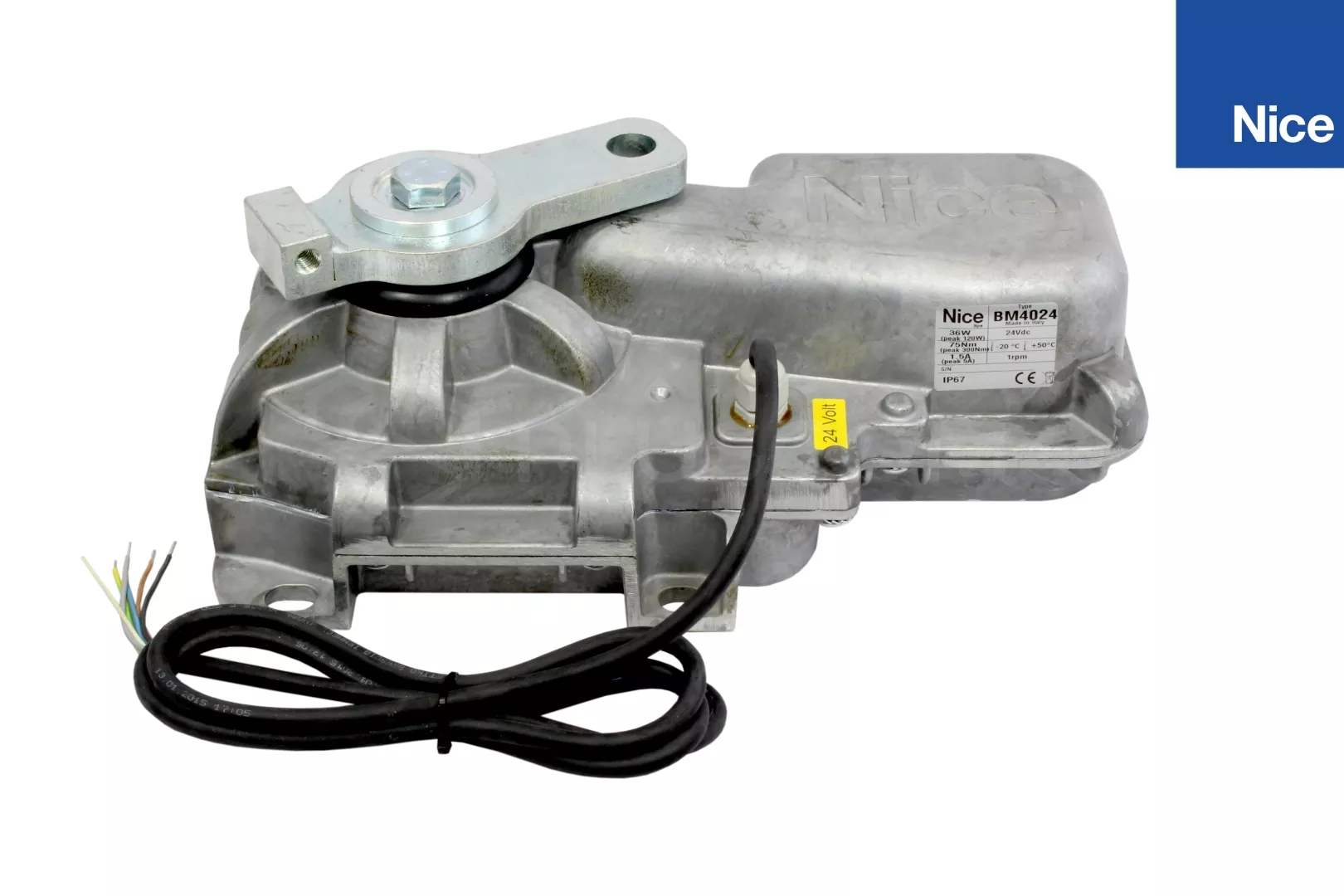

Nice BM4024 unterirdischer selbsthemmender Antrieb mit magnetischem Encoder für Flügeltore, konzipiert für intensive Nutzung.
TOR-PARAMETER
- Gewicht des Tores bis zu 650 kg
- Flügellänge: bis zu 4 m
Nice L-FAB BM4024 Unterirdischer Antrieb 24V
| ANTRIEBSPARAMETER
- Motorversorgung: 24V
- Leistungsaufnahme: 120W max
- Geschwindigkeit: 1 U/min
- Drehmoment: 300Nm
- Intensität: 60 Zyklen/Stunde
- Schutzart: IP67
- Arbeitstemperatur: -20°C...+50°C
- Abmessungen: 375x225x110mm
- eingebauter magnetischer Encoder
- für intensive Nutzung
|
Der Nice BM4024 gehört zur L-FAB-Gruppe der Untertageantriebe. Diese Antriebe ermöglichen eine elegante und unauffällige Automatisierungsinstallation für Tore mit einer Flügellänge von bis zu 4m und einem Gewicht von 350kg, oder wenn der Flügel kürzer ist, bis zu 2,5m, kann der Antrieb ein Gewicht von bis zu 650kg bewältigen.
Der Standard-Öffnungswinkel beträgt max. 110°, mit zusätzlichem Zubehör kann der Öffnungswinkel auf bis zu 360° vergrößert werden.
Der größte Vorteil der unterirdischen Antriebe ist die Ästhetik und Diskretion des Antriebs, der unsichtbar ist und das Bild des Tores nicht beeinträchtigt.
Die zweite wichtige Stärke der Unterflurantriebe ist die Möglichkeit der Installation an einem Ort, an dem aufgrund von
- enge Einfahrt
- sehr schmale Pfeiler mit einem Maß A von weniger als 100 mm
kein Platz für den Einbau von Gewindetrieben oder Gelenkarmantrieben vorhanden ist
MONTAGE UND EINBAU
Vor dem Einbau des Unterflurantriebs ist es notwendig, die Drainage zur Ableitung von überschüssigem Wasser korrekt zu installieren. Obwohl der Stellantrieb in einem abgedichteten Gehäuse der Schutzart IP67 untergebracht ist, darf er nicht länger als 30 Minuten vollständig unter Wasser stehen.
Die Stellantriebe sollten installiert werden in
einem speziellen Gehäuse, der FUNDAMENTAL BOX eingebaut:
- in Edelstahl BMBOX4I ideal für extreme Bedingungen
- mit kataphoretischer Beschichtung BMBOX4 hoch korrosionsbeständig
Die Notentriegelung des Türflügels erfolgt über Entriegelungsmechanismen mit einem Schlüssel oder einem Hebel. Der Benutzer kann den Mechanismus sowohl von innen als auch von außen erreichen, und die Betätigung erfordert keine große Kraft.
Nice L-FAB BM4024 Unterirdischer Antrieb 24V
STEUERUNGSEINHEIT
Zur Steuerung des Antriebs wird eine Steuereinheit empfohlen:
- MC824H für 24V 2-Flügeltore
