Nice HO7124 R10 - Drehtorantrieb 2,4m/250kg
ZWECK DES ANTRIEBS
Der Nice HOPP Drehtorantrieb ist für die Automatisierung von Toren mit folgenden Eigenschaften bestimmt:
- einer Flügellänge bis zu 2,4 m
- Flügelgewicht bis zu 250 kg
Hervorragend geeignet für die Montage an breiten Mauerpfosten, bei denen die Scharniersitztiefe bis zu 25 cm betragen kann.
BESONDERE MERKMALE
- einfache und schnelle Montage, die kein Schweißen erfordert:
- langlebige und kompakte Bauweise:
Das robuste Aluminiumgehäuse des Stellantriebs und das starke Planetengetriebe verleihen dem Stellantrieb ein Drehmoment von 250 Nm. Die Steuereinheit ist im Stellantrieb untergebracht, so dass kein zusätzlicher Platz für ihre Installation benötigt wird. Dies vereinfacht auch den Stromanschluss und die Anzahl der benötigten Kabel.
- Sehr hohe Betriebskultur und Präzision
Der Antrieb läuft sehr leise und gleichmäßig und startet und stoppt den Zyklus sanft. Die eingebauten Öffnungs-/Schließanschläge ermöglichen eine sehr präzise Einstellung.

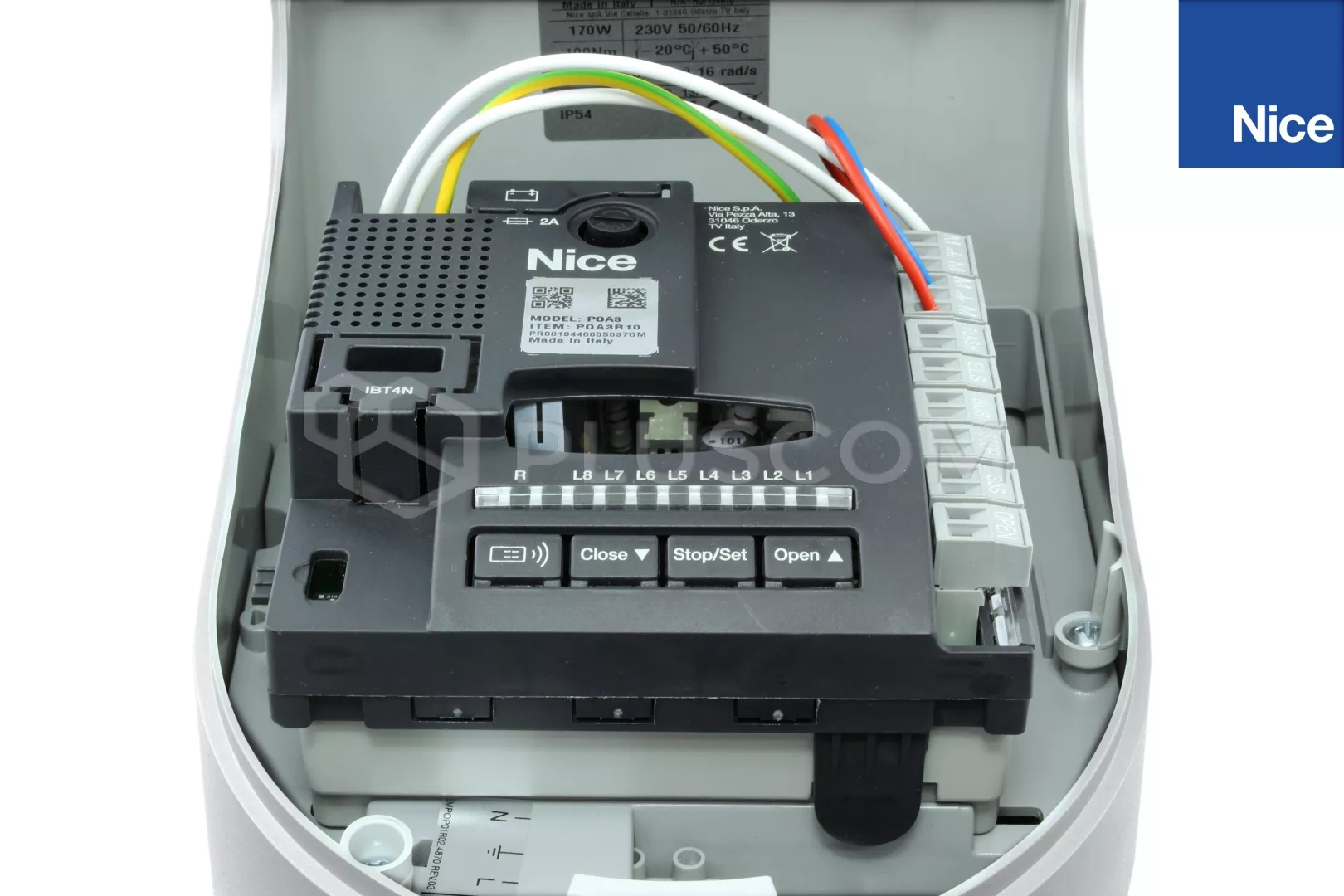

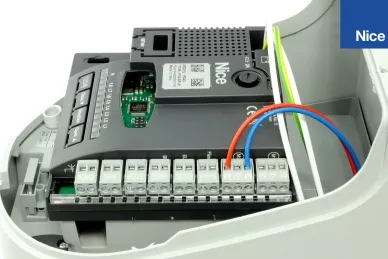

Schönes Steuergerät POA3R10 bietet eine Reihe von fortschrittlichen und praktischen Funktionen. Die erste Inbetriebnahme ist die automatische Erkennung des angeschlossenen Zubehörs und die Bestimmung und Speicherung der Endpositionen. Andere Parameter werden mit nur drei Tasten und einer Reihe von LEDs konfiguriert.
Der O-View Programmer wird von professionellen Installateuren sehr geschätzt. Mit seiner Hilfe erhält man Zugang zu sehr detaillierten Einstellungen und Funktionen, die nur mit seiner Hilfe verfügbar sind.
- Selbstdiagnose von Fehlern
Das Steuergerät erkennt automatisch mögliche Fehler und Störungen, z. B. das Auslösen von Lichtschranken. Sie meldet Fehler mit Hilfe spezieller Codes.

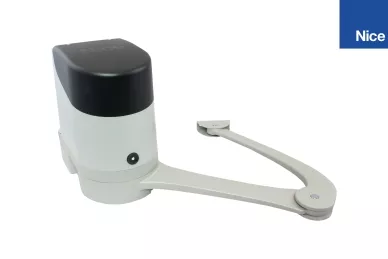

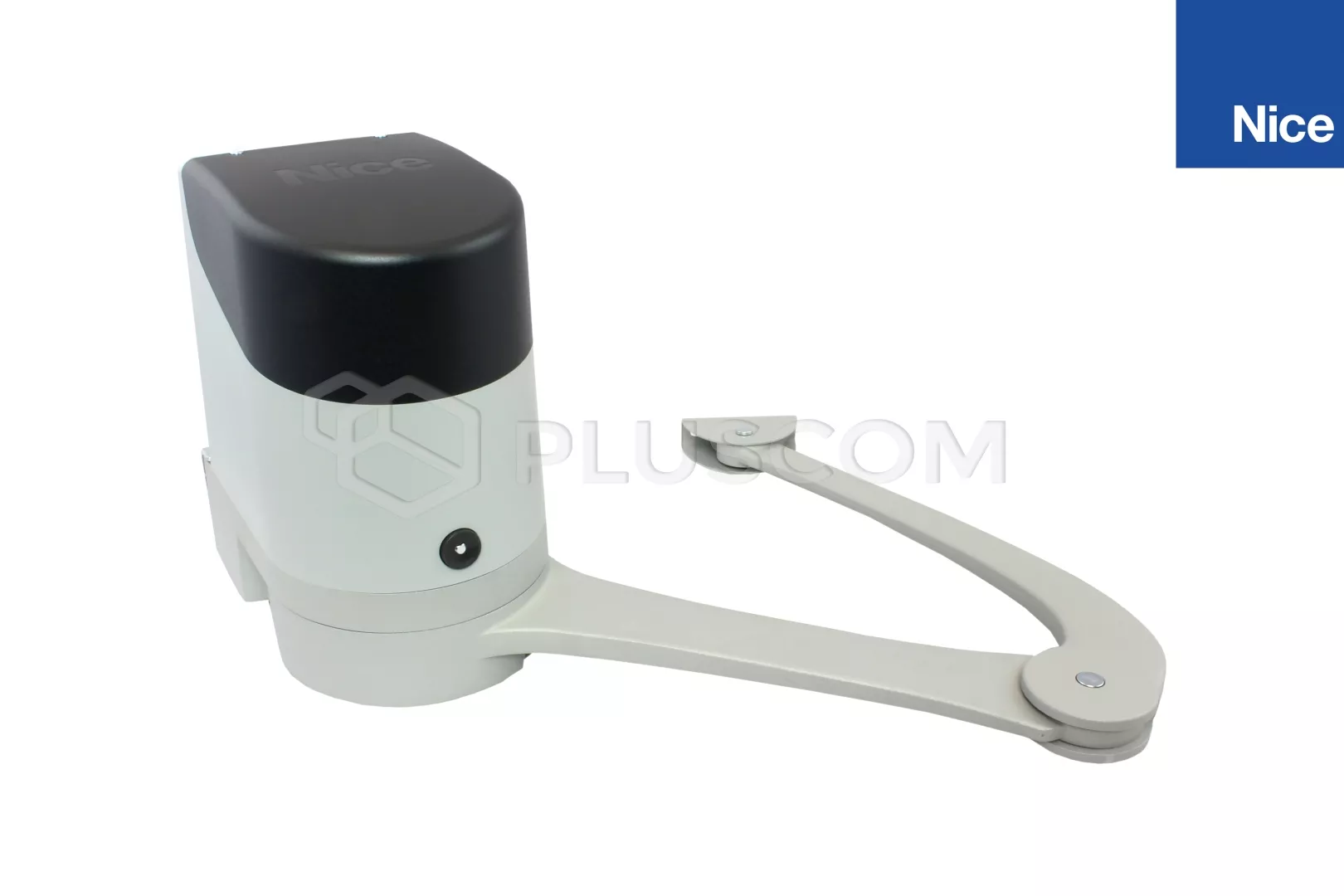

Nice HO7124 R10 24V Antrieb mit Steuergerät
Nice HO7124 R10 24V Antrieb mit Steuergerät
Modell R10 wurde an die strengen Sicherheitsnormen für automatische Türen angepasst, die von der Europäischen Union eingeführt wurden. Die Steuerung ist mit einem Stecker des Typs IBT4N ausgestattet, der den Anschluss aller mit der BusT4-Schnittstelle ausgestatteten Geräte ermöglicht und über ein eingebautes Funkgerät verfügt.
EINFACHE UND SCHNELLE INSTALLATION
Die Montage der HOPP-Antriebe ist einfach und schnell. Es ist kein Schweißen erforderlich. Sowohl der Antrieb als auch die Befestigung am Flügel werden aufgeschraubt. Die Antriebsbefestigung ist ein C-Träger mit mehreren Löchern, der mit Dübeln am Pfosten befestigt wird. Das Türblatt wird mit zwei Schrauben an der Halterung befestigt. Am besten verwenden Sie dazu ein verstärktes, biegesteifes Feld. Mit Hilfe der Kabeldurchführungen im Boden des Antriebs können Sie die Kabel oder Rohre in den Antrieb führen, so dass kein Wasser und kein Schmutz eindringen können.
Nice HO7124 R10 24V Antrieb mit Steuergerät

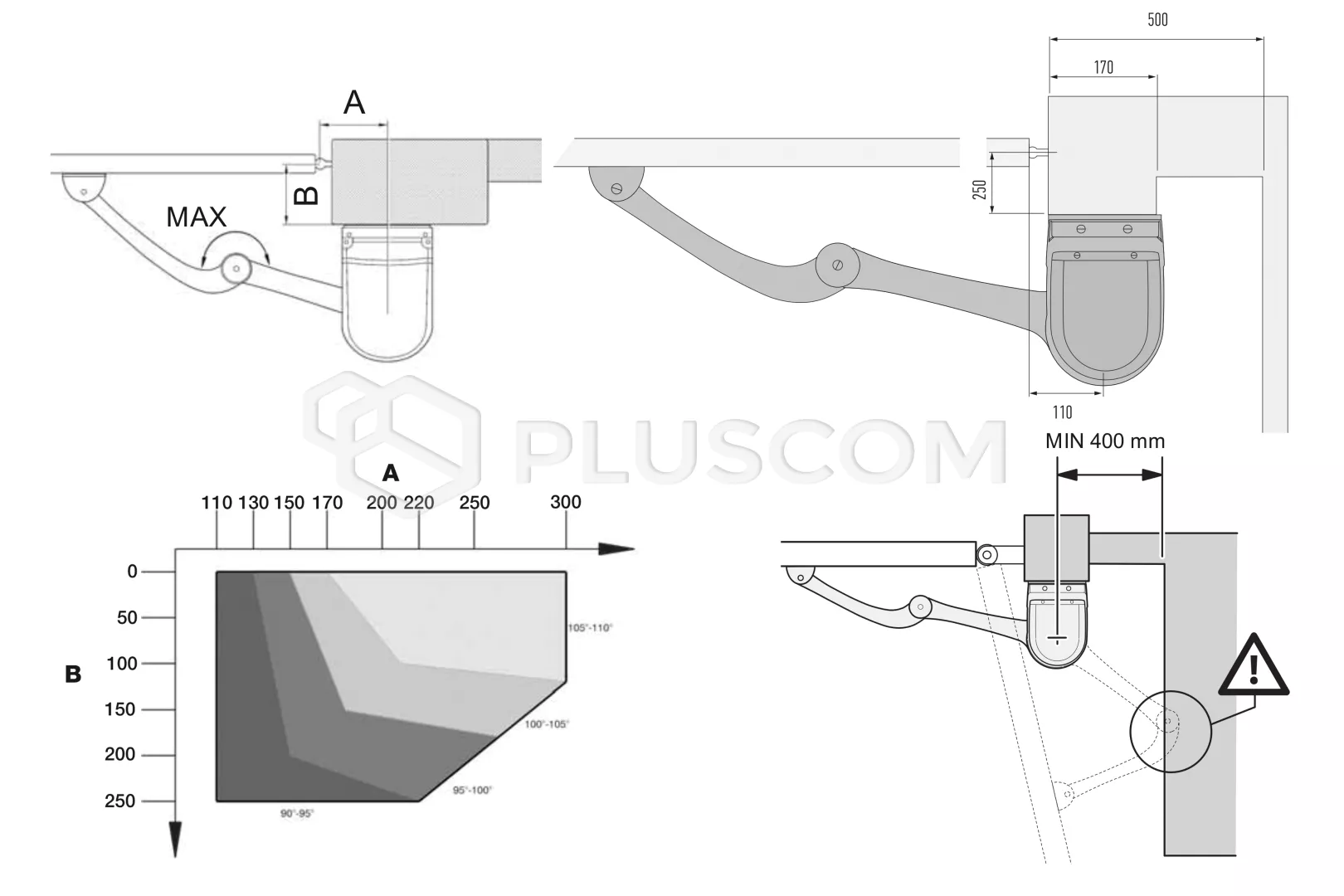

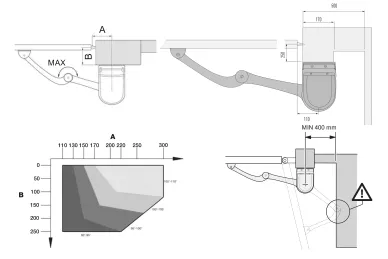

EINBAUSCHEMA
Es ist sehr wichtig, die Installation bereits in der Entwurfs- und Konstruktionsphase des Tores richtig vorzubereiten. Dies erleichtert den späteren Anschluss des Antriebs und verbessert die Ästhetik der Anlage. Es ist nicht notwendig, zusätzliche Kabel in Rinnen oder Kabelkanälen außerhalb der Pfosten zu verlegen.
Kabel für die Installation:
- 3x 1,5 mm2 Stromversorgung zum Stellantrieb mit Steuereinheit
- 3x 1,5mm2 Verbindung zwischen Stellantrieben
- 2x0.5mm2 BLUEBUS Lichtschrankenanschluss
- 2x0.75mm2 BLUEBUS Lampenanschluss
- RG58, H155 - Kabel für den Anschluss der in der Leuchte integrierten 433MHz-Antenne
