Jirous Richtantenne JCMA-17

Produkt-Code: #43199
Produzent: Jirous
  • Frequenzbereich: 17,1 – 17,3 GHz
  • Strahlbreite: 11°
  • Eingang/Ausgang: Rundwellenleiter Ø 11 mm
  • Polarisation: Vertikal / horizontal
Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,83 EUR
Formen der Bezahlung:

Jirous Richtantenne JCMA-17


Die doppelt polarisierte Richtantenne JCMA-17-50 ist für Verbindungen im Frequenzbereich von 17 GHz ausgelegt. Die Antenne wurde als kleine Antenne für Richtverbindungen über kurze Entfernungen entwickelt.

Elektrische Parameter:

  • Frequenzbereich: 17,1 – 17,3 GHz
  • Verstärkung: 22,6 ± 0,6 dBi
  • Rückflussdämpfung: ≥ 18 dB
  • 3-dB-Strahlbreite: 11°
  • Verhältnis vorne/hinten: ≥ 45 dB
  • Cross-Port-Isolation: ≥ 45 dB
  • Polarisation: Vertikal / horizontal

Mechanische Parameter:

  • Ein-/Ausgang: Rundwellenleiter Ø 11 mm
  • Gehäuse: UV-beständiger ABS-Kunststoff
  • Montage an einem Mast Ø 40 - 120 mm
  • Gewicht der Antenne: 2,2 kg (4,9 lbs)
  • Halterung: 3,5 kg

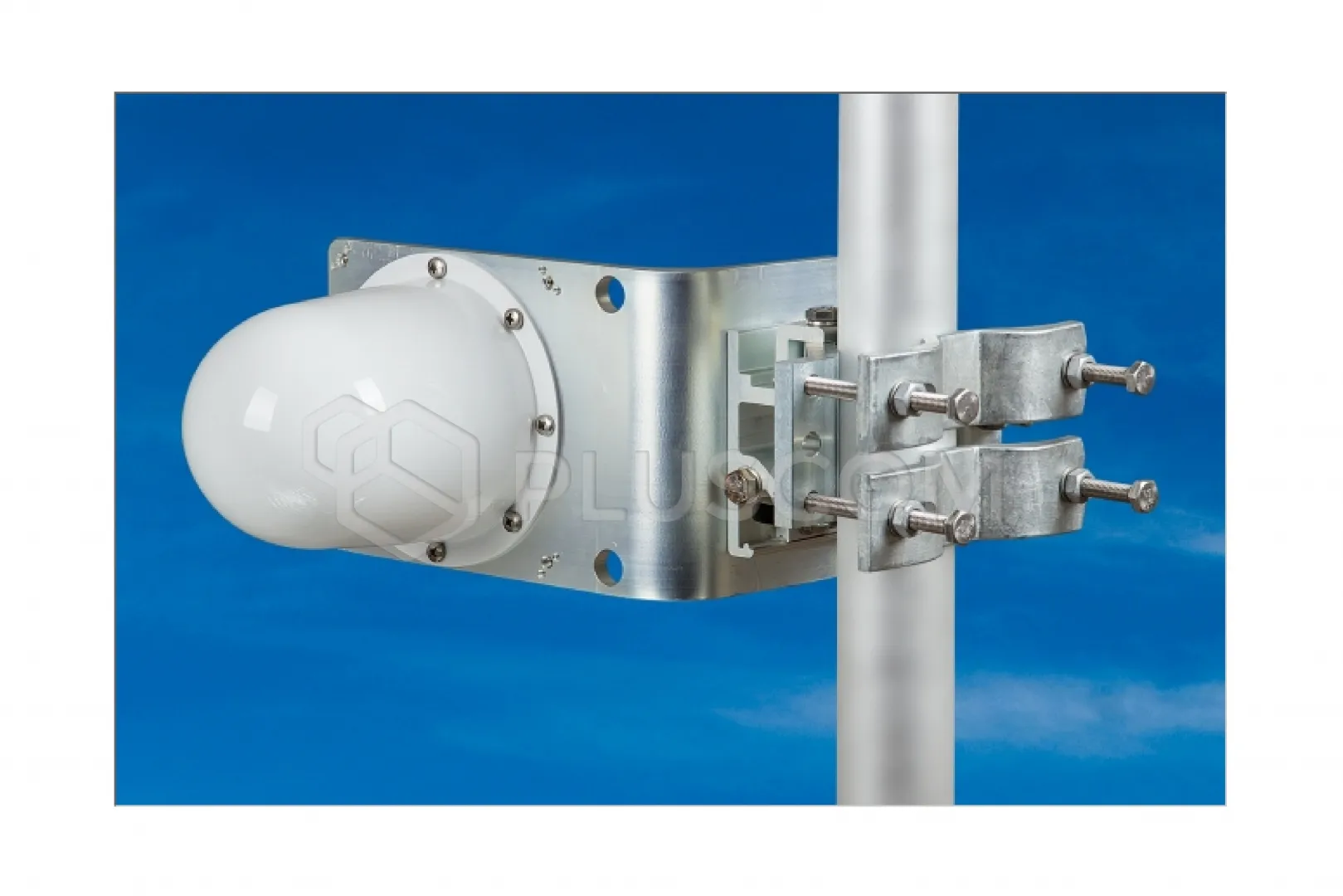

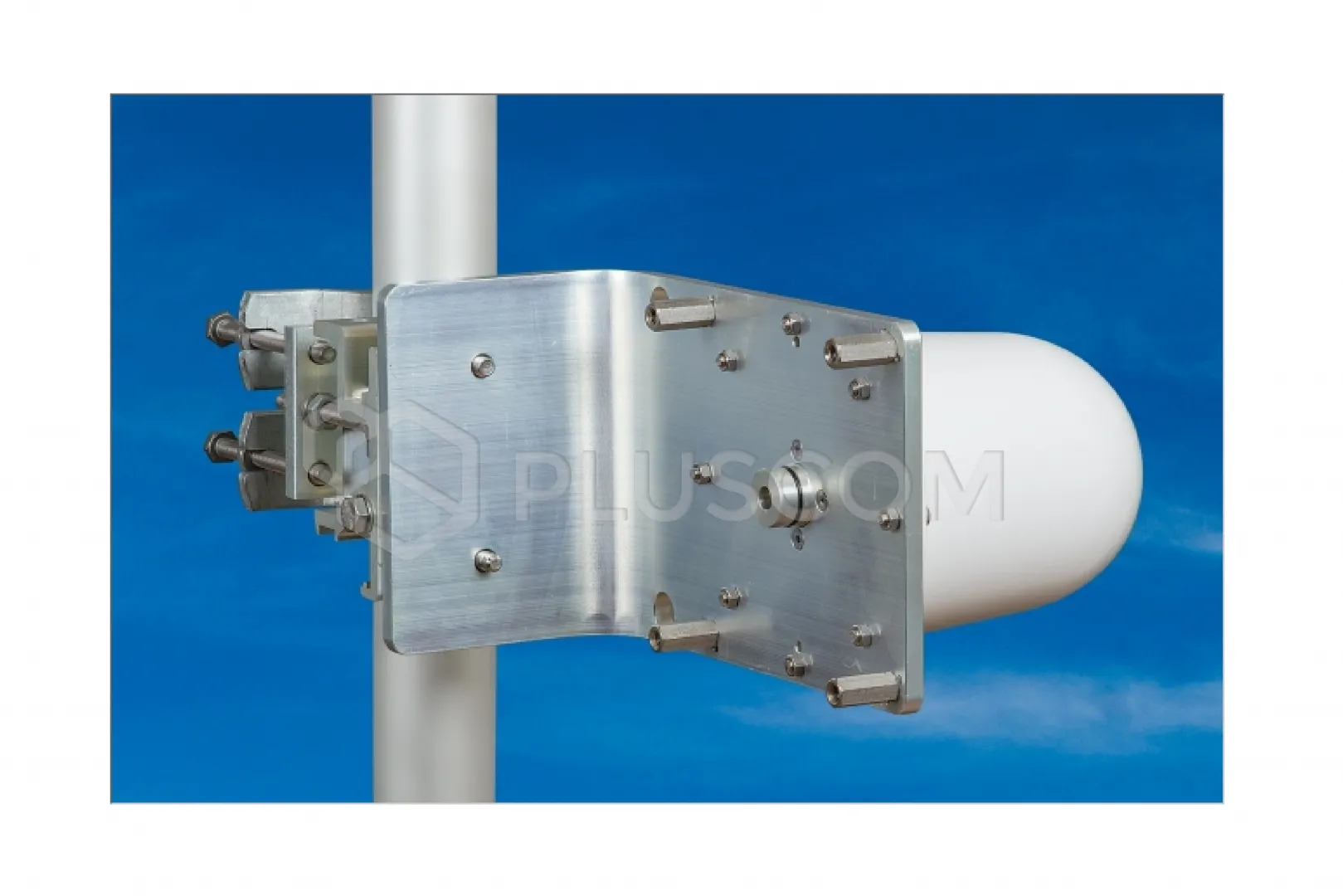

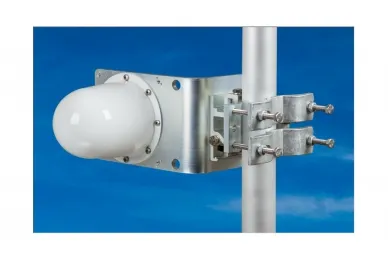

Die Antenne wird mit einer massiven Halterung geliefert, die eine einfache Montage am Mast ermöglicht. Die Halterung kann separat am Mast montiert werden.

Anschließend muss nur noch die Antenne mit dem integrierten Mikrowellenmodul aufgehängt werden. Das gesamte Antennensystem zeichnet sich durch eine außergewöhnliche Windstabilität aus. Die Halterung ermöglicht eine präzise Einstellung der Neigung (Gradient) und des Azimuts im Bereich von ± 20°.
