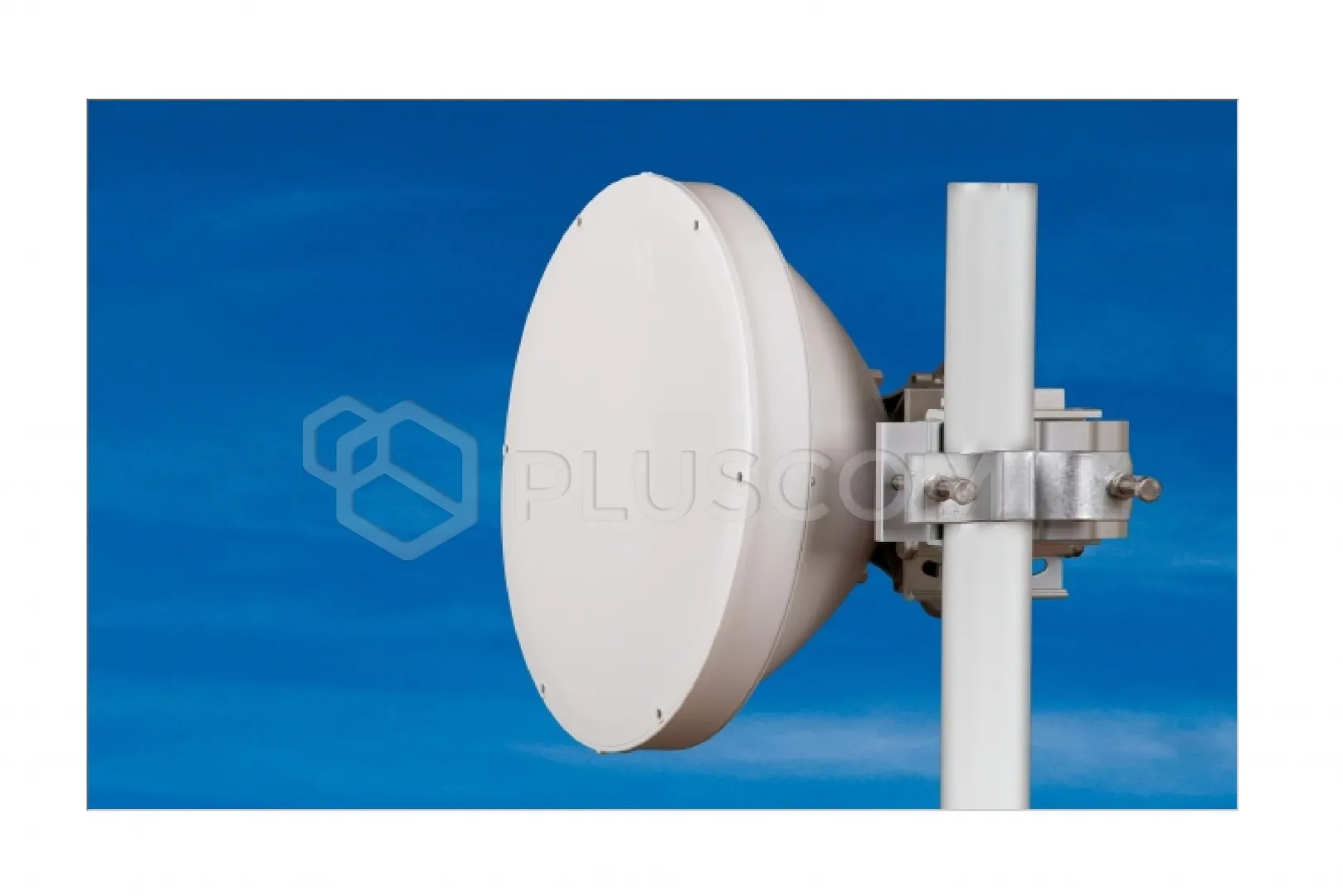

Jirous Parabolantenne JRME-400-80

Jirous Parabolantenne JRME-400-80

Die Antenne JRME–400–80 ist für die Mikrowellenkommunikation im Frequenzbereich von 80 GHz vorgesehen. Die präzise Arbeit mit einem tiefen Reflektor erfüllt die Standards ETSI Klasse 3 und FCC Kat. A

Elektrische Parameter:

• Frequenzbereich: 71–86 GHz
• Verstärkung – niedrige Frequenz: 46,4 ± 1 dBi
• Verstärkung – hohe Frequenz: 48,2 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 65 dB
• 3 dB-Strahlbreite: 0,7°
• XPD: ≥ 33 dB
• Reflexionsdämpfung: ≥ 15 dB
• Polarisation: Linear, vertikal/horizontal
• Elektrische Kompatibilität:
  - US FCC Kat. A
  -Klasse 3 ETSI EN 302-217-4-2 v1.5.1

Mechanische Parameter:

• Parabolspiegel: Ø 400 mm, Aluminiumlegierung
• Kuppel: UV, Kunststoff, stabil
• Ein-/Ausgang: Rundwellenleiter Ø 3,2 mm
• Mastmontage: Ø 40 - 120 mm
• Betriebswindlast: 180 km/h
• Überlebenswindlast: 240 km/h
• Gewicht der Antenne: 2,3 kg
• Gewicht der Halterung: 2,5 kg

Anwendung:

• Tiefe Parabel für bessere Parameter
• Einfache Montage: zuerst die Halterung, dann die Antenne mit nur 2 Schrauben
• Hervorragende Stabilität beim Festziehen nach der Ausrichtung
• Außergewöhnliche Stabilität bei Wind

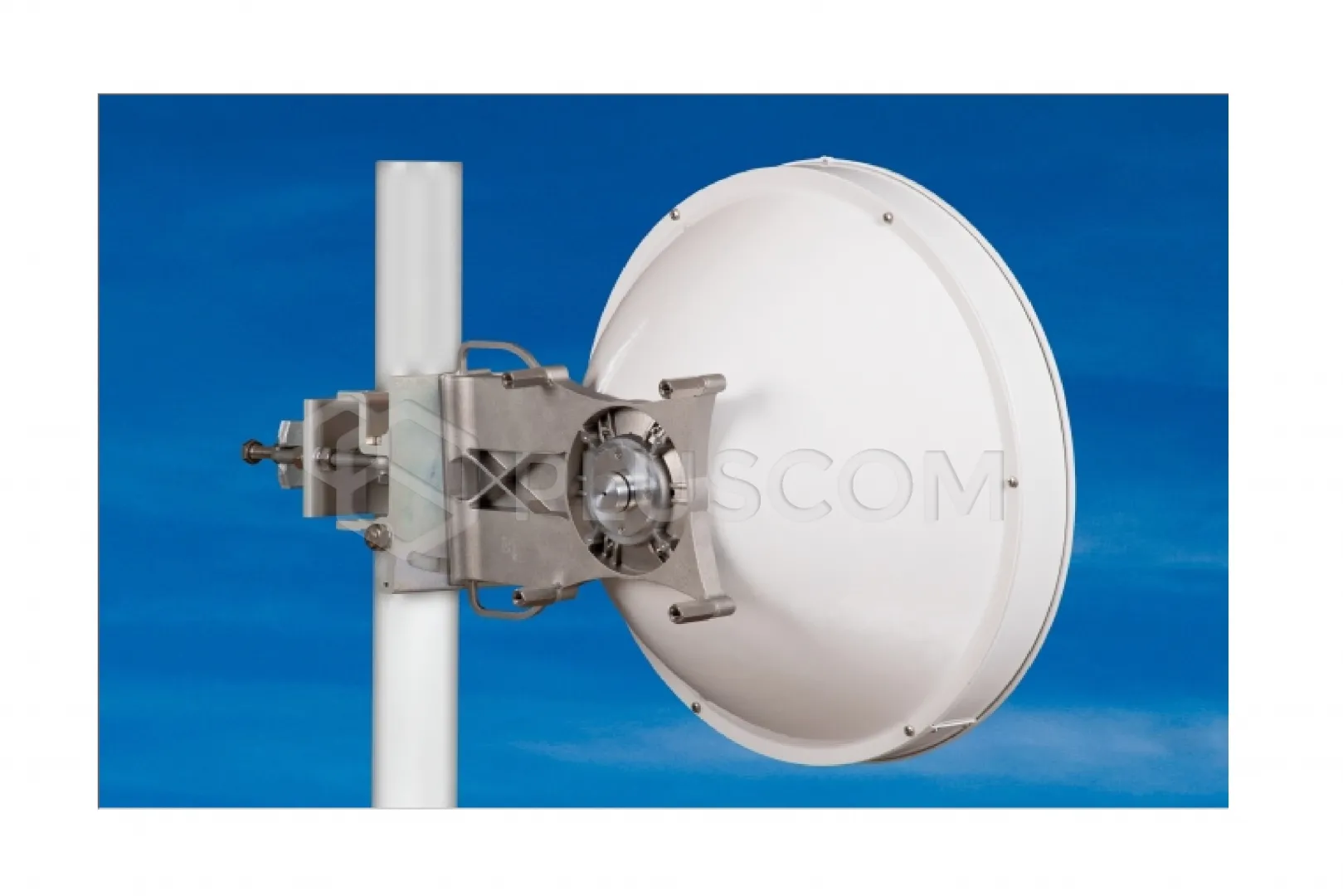

Die Antenne wird mit einer Halterung geliefert, die eine einfache Montage am Mast ermöglicht.
Die Halterung kann separat am Mast montiert werden. Anschließend muss nur noch die Antenne mit der Mikrowelleneinheit aufgehängt werden.

Die Halterung JDMW-410 wurde speziell für 80-GHz-Antennen entwickelt:
- sehr präzise Einstellung in beide Richtungen
- ausgezeichnete Stabilität beim Festziehen nach der Abstimmung

Kann sowohl auf der rechten als auch auf der linken Seite montiert werden.
