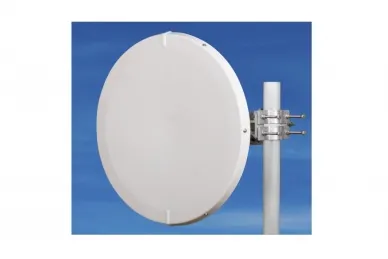

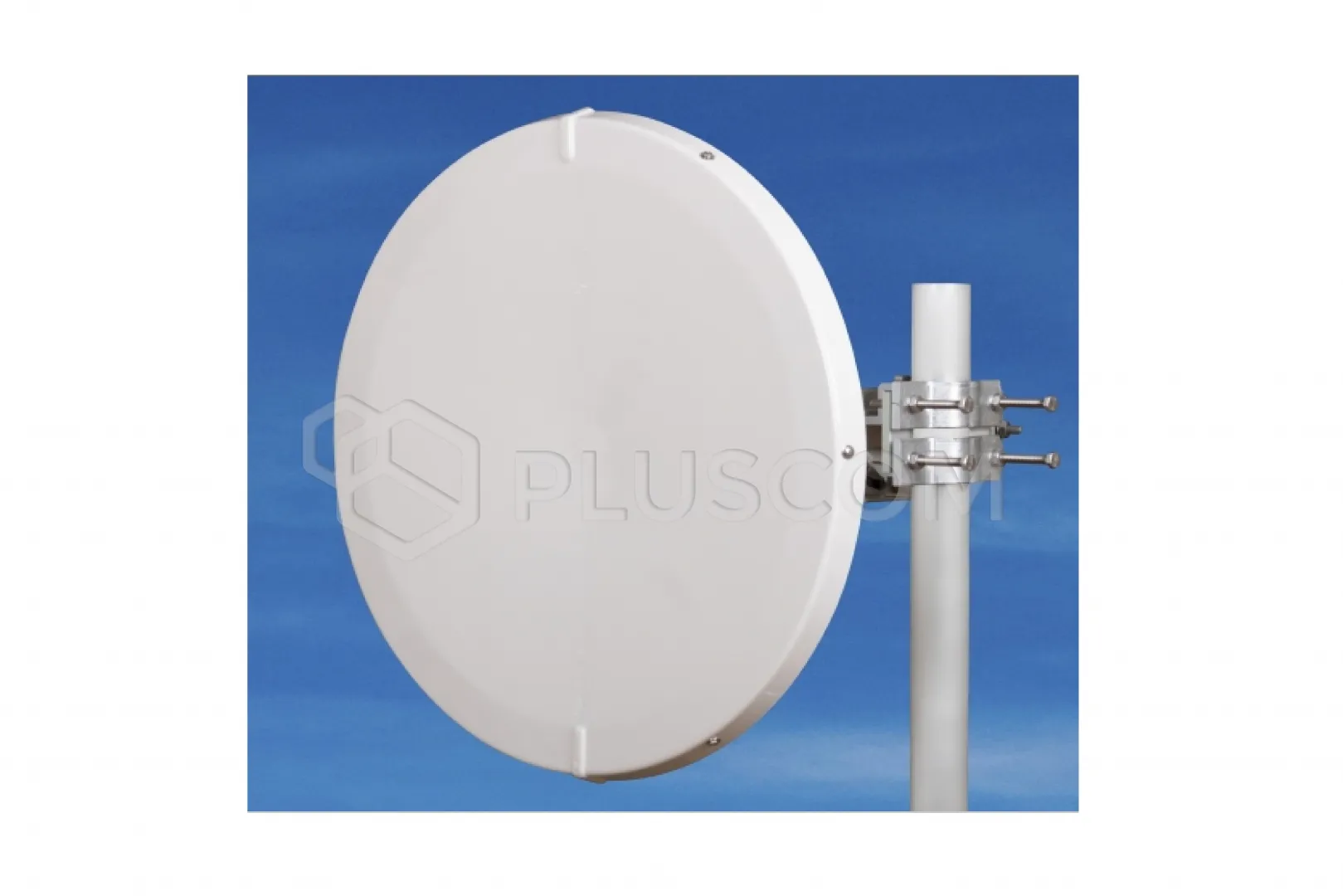

Jirous Parabolantenne JRMD-680-6

Jirous Parabolantenne JRMD-680-6

Die Parabolantenne mit doppelter Polarisation (Zirkularwellenleiter) JRMD–680–6 ist für Mikrowellenverbindungen im Frequenzbereich von 6 GHz vorgesehen. Ihre Konstruktion mit einer tiefen Schüssel erhöht die Isolation zwischen den Antennen auf dem Mast und verbessert das Verhältnis zwischen Vorder- und Rückseite.

Wir empfehlen die Montage auf einem Mast mit einem Mindestdurchmesser von ø 50 mm in Gebieten, in denen mit starken Winden zu rechnen ist.

EIGENSCHAFTEN:

• Tiefe Parabolantenne mit hoher Störfestigkeit und hoher mechanischer Festigkeit
• Hohe Isolierung benachbarter Zellen
• Radom im Lieferumfang enthalten
• Massiver JDMW-900-Halter mit präziser Einstellung von Elevation und Azimut
• Montage auf der rechten und linken Seite
• Extreme Windstabilität

Elektrische Parameter:

• Frequenzbereich: 5,9–7,125 GHz
• Verstärkung: 30,5 ± 1 dBi
• Vor-/Rückwärtsverhältnis: ≥ 45 dB
• 3-dB-Strahlbreite: 4,6°
• SWR-Faktor: ≤ 1,6
• Polarisation: Linear, vertikal/horizontal oder 45°

Mechanische Parameter:

• Parabolspiegel: ø 68 cm, Aluminiumlegierung
• Radom: UV-beständiger ABS-Kunststoff
• Ein-/Ausgang: Rundwellenleiter
• Mastmontage: ø 40–120 mm
• Betriebswindlast: 180 km/h (112 mph)
• Überlebenswindlast: 240 km/h (149 mph)

Abmessungen:

• Gewicht der Antenne: 5,7 kg
• Gewicht der Halterung: 3,2 kg
