Jirous Parabolantenne JRMD-400-80

Produkt-Code: #43203
Produzent: Jirous
  • Verstärkung – niedrige Frequenz: 46,4 ± 1 dBi
  • Verstärkung – hohe Frequenz: 48,2 ± 1 dBi
  • Abmessungen: Ø 40 cm
  • Polarisation: Linear, vertikal/horizontal
Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,83 EUR
Formen der Bezahlung:

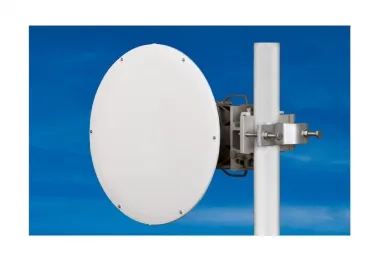

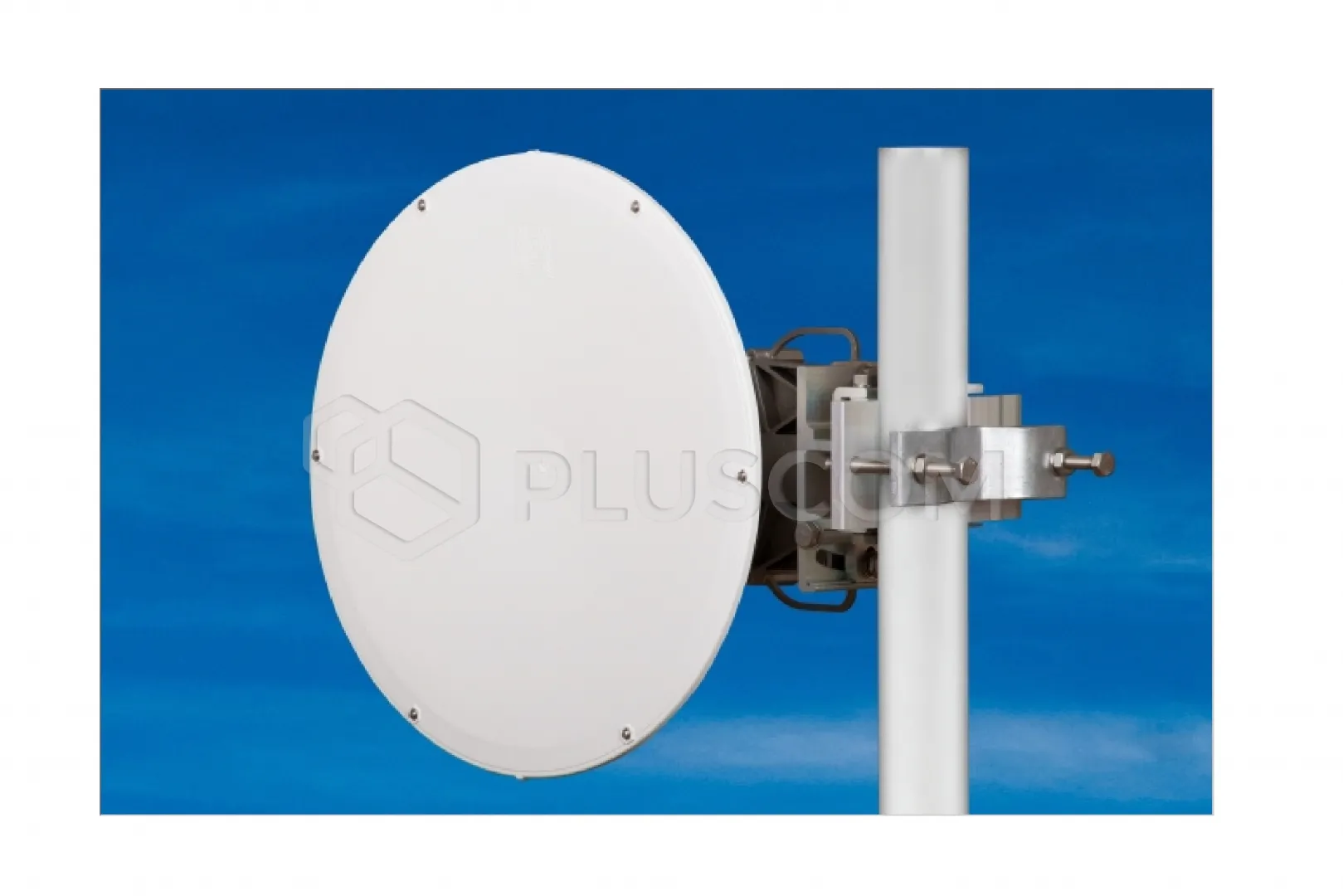

Jirous Parabolantenne JRMD-400-80


Die Antenne JRMD–400–80 ist für die Mikrowellenkommunikation im Frequenzbereich von 80 GHz ausgelegt. Die präzise Arbeit mit einem tiefen Reflektor entspricht der ETSI-Norm der Klasse 2.

EIGENSCHAFTEN:

  • Tiefes Parabolspiegel mit hoher Störfestigkeit und hoher mechanischer Festigkeit
  • Hohe Isolierung benachbarter Zellen
  • Radarabdeckung im Lieferumfang enthalten
  • Massiver Halter JDMW-410, hochpräzise Einstellung von Elevation und Azimut
  • Montage auf der rechten und linken Seite
  • Außergewöhnliche Windstabilität
Entwickelt für MW-Anlagen:

  • Bitte beachten Sie die Übersicht der Adapter.
  • Weitere Adapter auf Anfrage

Elektrische Parameter:

  • Frequenzbereich: 71–86 GHz
  • Verstärkung – niedrige Frequenz: 46,4 ± 1 dBi
  • Verstärkung – hohe Frequenz: 48,2 ± 1 dBi
  • Verhältnis vorne/hinten: ≥ 63 dB
  • 3 dB-Strahlbreite: 0,7°
  • XPD: ≥ 33 dB
  • Reflexionsdämpfung: ≥ 15 dB
  • Polarisation: Linear, vertikal/horizontal
  • Elektrische Konformität: Klasse 2 ETSI EN 302-217-4-2 v1.5.1

Mechanische Parameter:

  • Parabolspiegel: Ø 400 mm, Aluminium
  • Kuppel: UV, Kunststoff, stabil
  • Ein-/Ausgang: Rundwellenleiter Ø 3,2 mm
  • Mastmontage: Ø 40–120 mm
  • Betrieb Max. Windlast: 180 km/h
  • Windlastbeständigkeit: 240 km/h
  • Gewicht der Antenne: 2,1 kg
  • Gewicht der Halterung: 2,5 kg

Anwendung:

  • Tiefe Parabel für bessere Parameter
  • Einfache Montage: zuerst die Halterung, dann die Antenne mit nur 2 Schrauben
  • Hervorragende Stabilität beim Festziehen nach der Ausrichtung
  • Außergewöhnliche Stabilität bei Wind

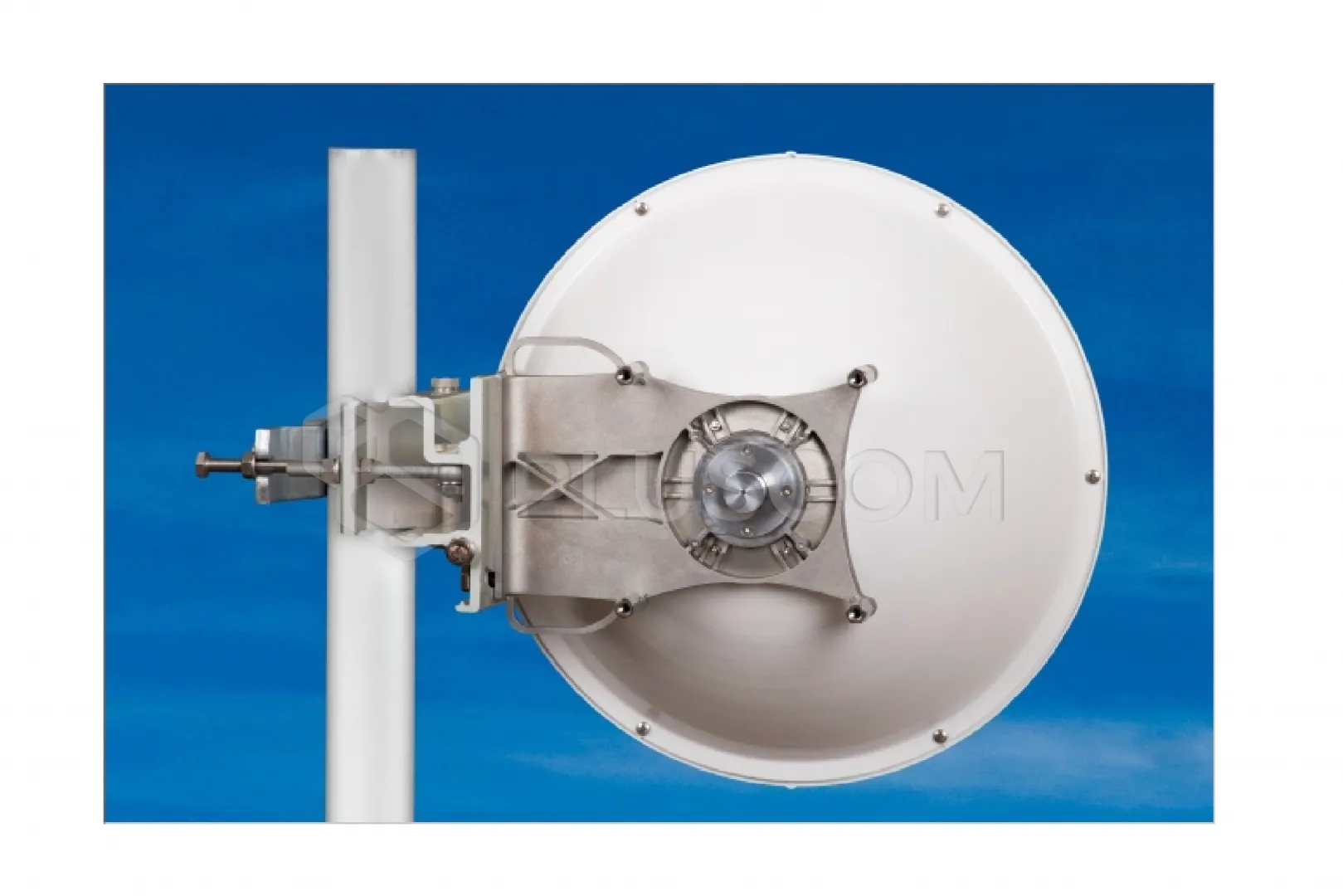

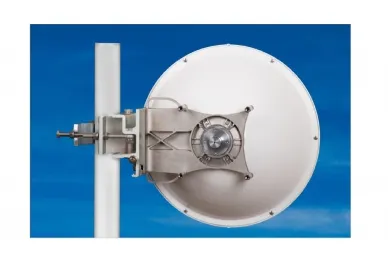

Die Antenne wird mit einer Halterung geliefert, die eine einfache Montage am Mast ermöglicht.
Die Halterung kann separat am Mast montiert werden.

Anschließend muss nur noch die Antenne mit der Mikrowelleneinheit aufgehängt werden.

Die Halterung JDMW-410 wurde speziell für 80-GHz-Antennen entwickelt:
- sehr präzise Einstellung in beide Richtungen
- ausgezeichnete Stabilität beim Festziehen nach der Abstimmung

Kann sowohl auf der rechten als auch auf der linken Seite montiert werden.
