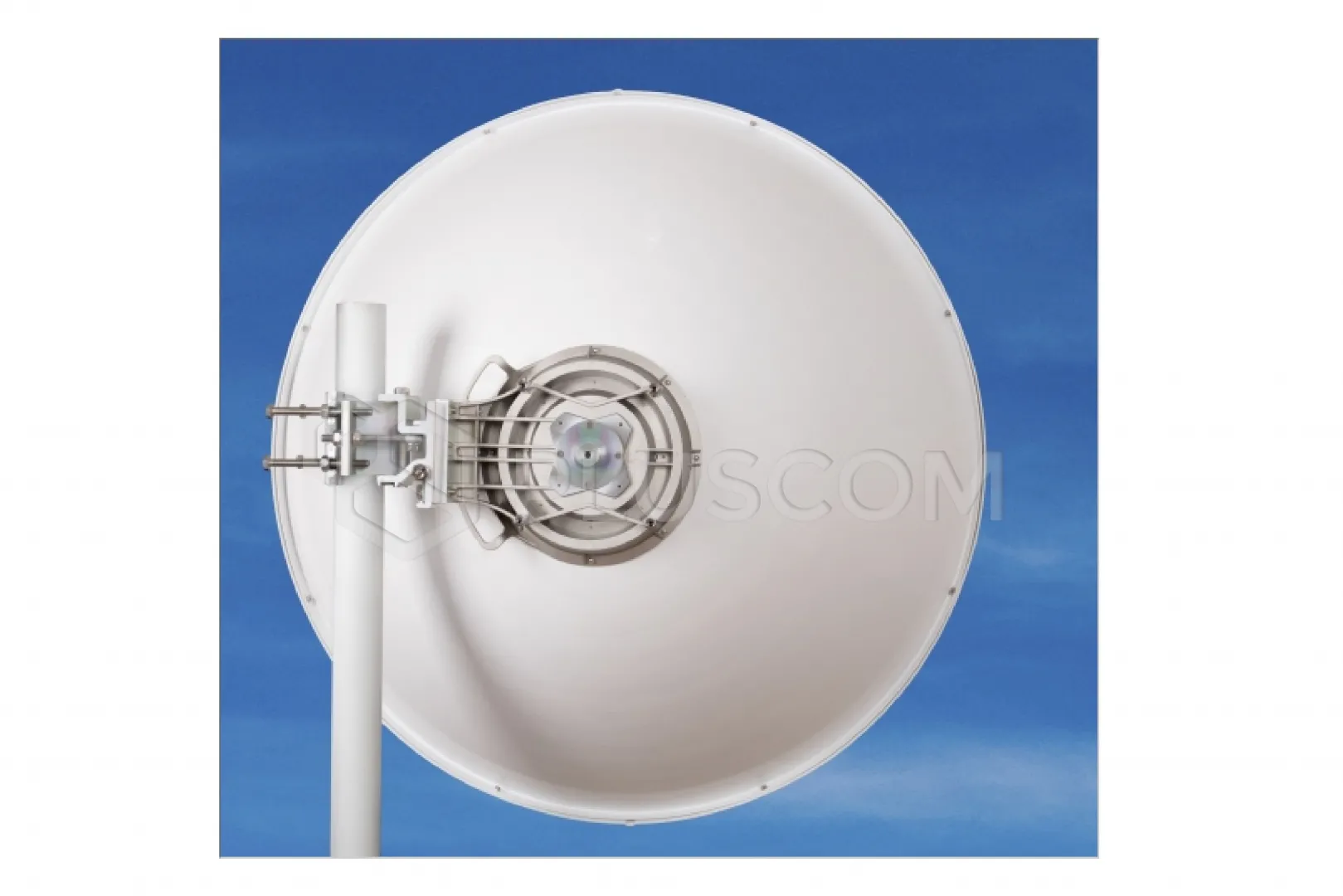

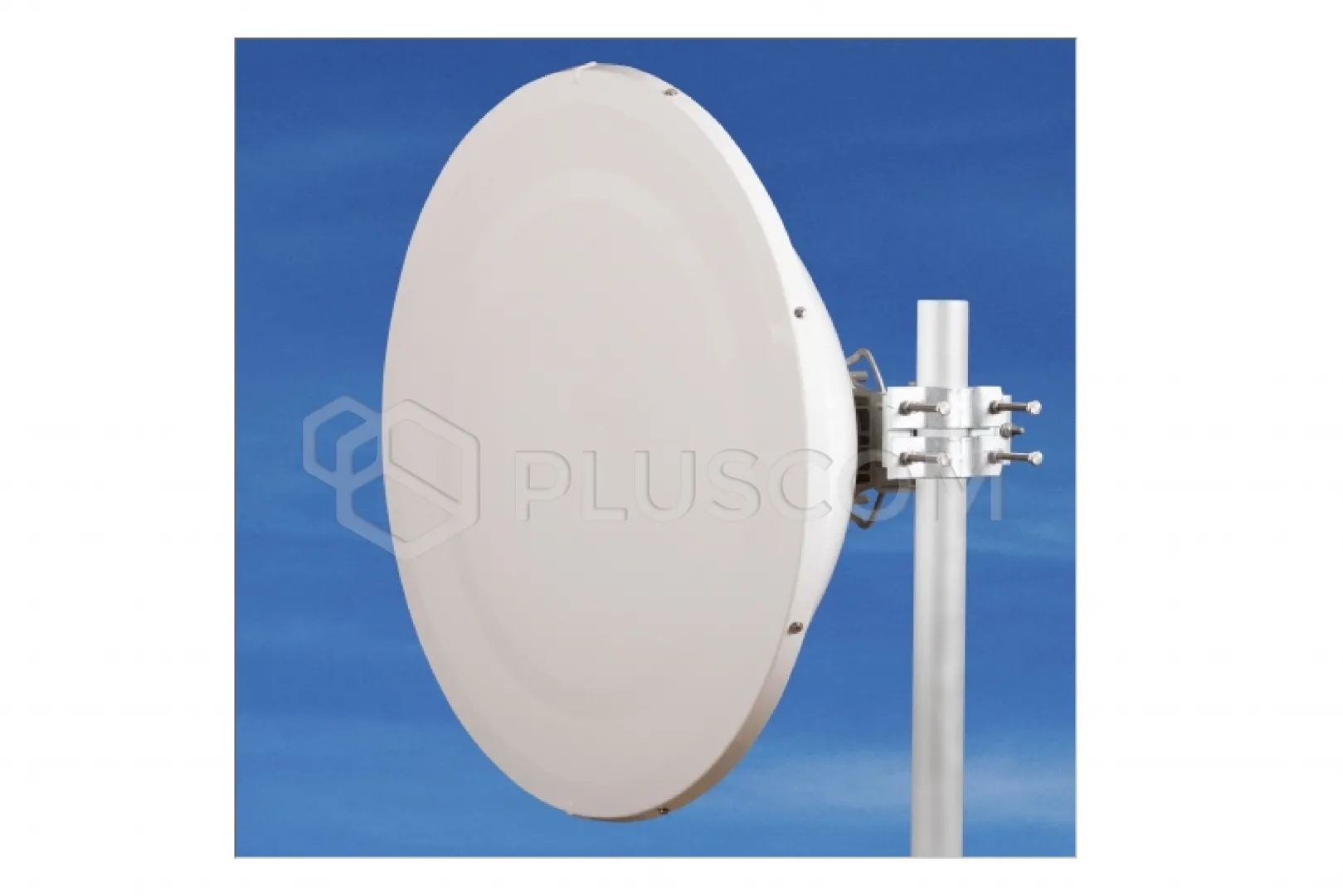

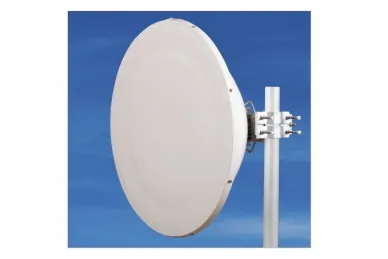

Jirous Parabolantenne JRMC-900-7/8

Jirous Parabolantenne JRMC-900-7/8

Die Antenne JRMC-900-7/8 ist für die Mikrowellenkommunikation im Frequenzbereich 7/8 GHz ausgelegt. Die präzise Leistung mit einem tiefen Reflektor entspricht der ETSI-Norm der Klasse 3.

MERKMALE:

• Tiefes Parabolreflektormodul mit hoher Störfestigkeit und hoher mechanischer Festigkeit
• Hohe Isolierung benachbarter Zellen
• Radom im Lieferumfang enthalten
• Massiver Halter JDMW-900 mit präziser Einstellung von Elevation und Azimut
• Montage rechts und links möglich
• Extreme Windstabilität

Entwurf für MW-Einheiten:

• Für Funkgeräte mit Anschlüssen muss ein Adapter für N-Anschlüsse verwendet werden JXC2N-7/8
• Andere Adapter auf Anfrage

Elektrische Parameter:

• Frequenzbereich: 7,1 – 8,5 GHz
• Verstärkung – niedrige Frequenz: 33,0 ± 1 dBi
• Verstärkung – hohe Frequenz: 35,1 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 60 dB
• Strahlbreite – 3 dB: 3,4°
• Reflexionsdämpfung: ≥ 18 dB
• Polarisation: Doppelt linear, vertikal/horizontal
• XPol: ≥ 37 dB
• Elektrische Verträglichkeit: Klasse 3 ETSI EN 302-217-4-2

Mechanische Parameter:

• Parabolspiegel: Ø 900 mm, Aluminiumlegierung
• Kuppel: UV-beständiger Kunststoff, ABS
• Ein-/Ausgang: Rundwellenleiter Ø 26 mm
• Mastmontage: Ø 40 – 120 mm
• Betriebswindlast: 140 km/h (87 mph)
• Überlebenswindlast: 210 km/h (130 mph)
• Gewicht der Antenne: 8,2 kg
• Gewicht der Halterung: 3,2 kg

Wir empfehlen die Montage an einem Mast mit einem Mindestdurchmesser von ø 70 mm in Gebieten, in denen starke Winde zu erwarten sind.
