Jirous Parabolantenne JRMC-900-17/18

Produkt-Code: #43197
Produzent: Jirous
  • Frequenzbereich: 17,1 – 19,7 GHz
  • Strahlbreite: 1,2° ± 0,5°
  • Eingang/Ausgang: Rundwellenleiter Ø 11 mm
  • Abmessungen: Ø 90 cm
  • Polarisation: Linear, vertikal/horizontal
Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,83 EUR
Formen der Bezahlung:

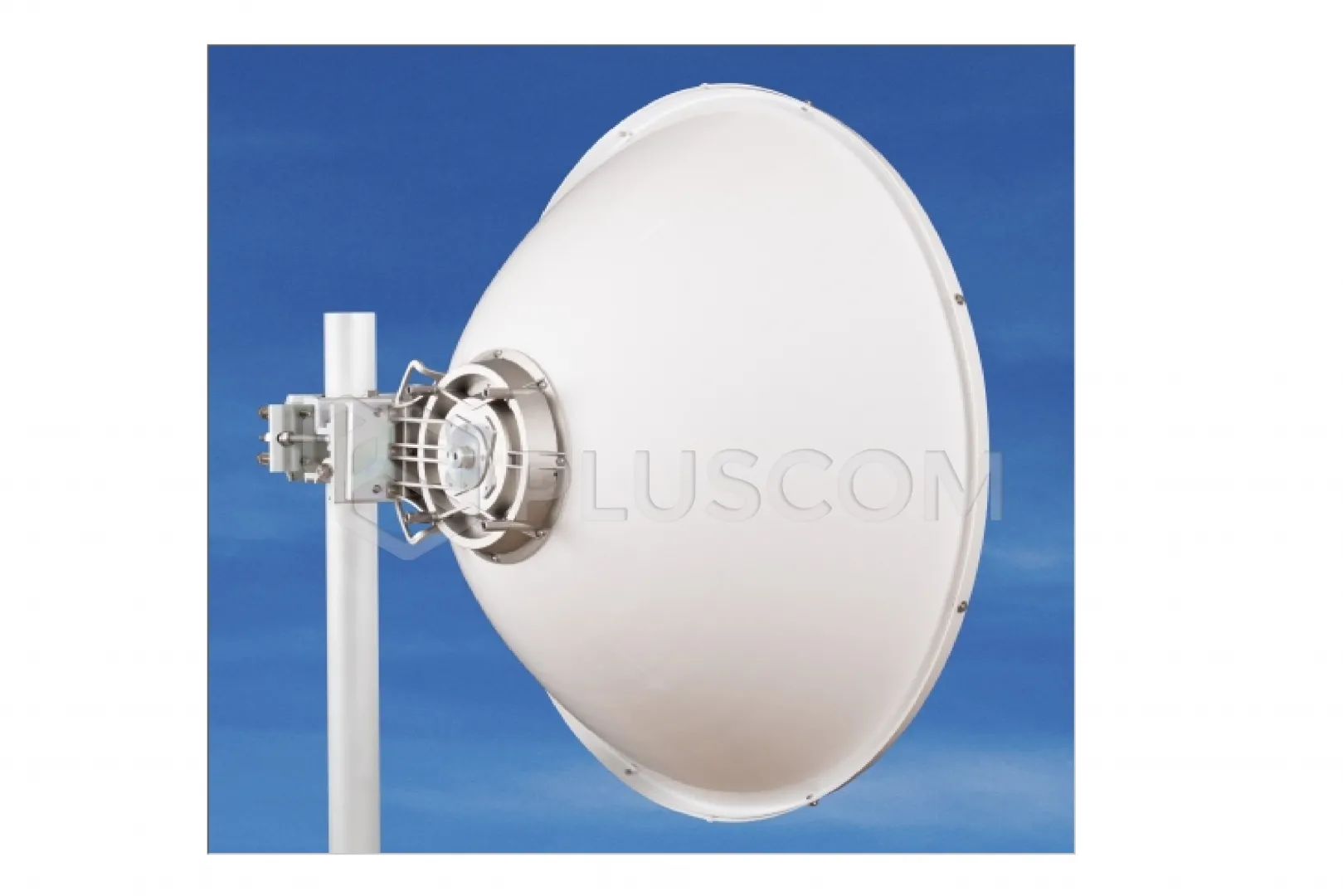

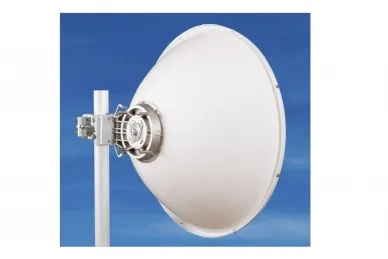

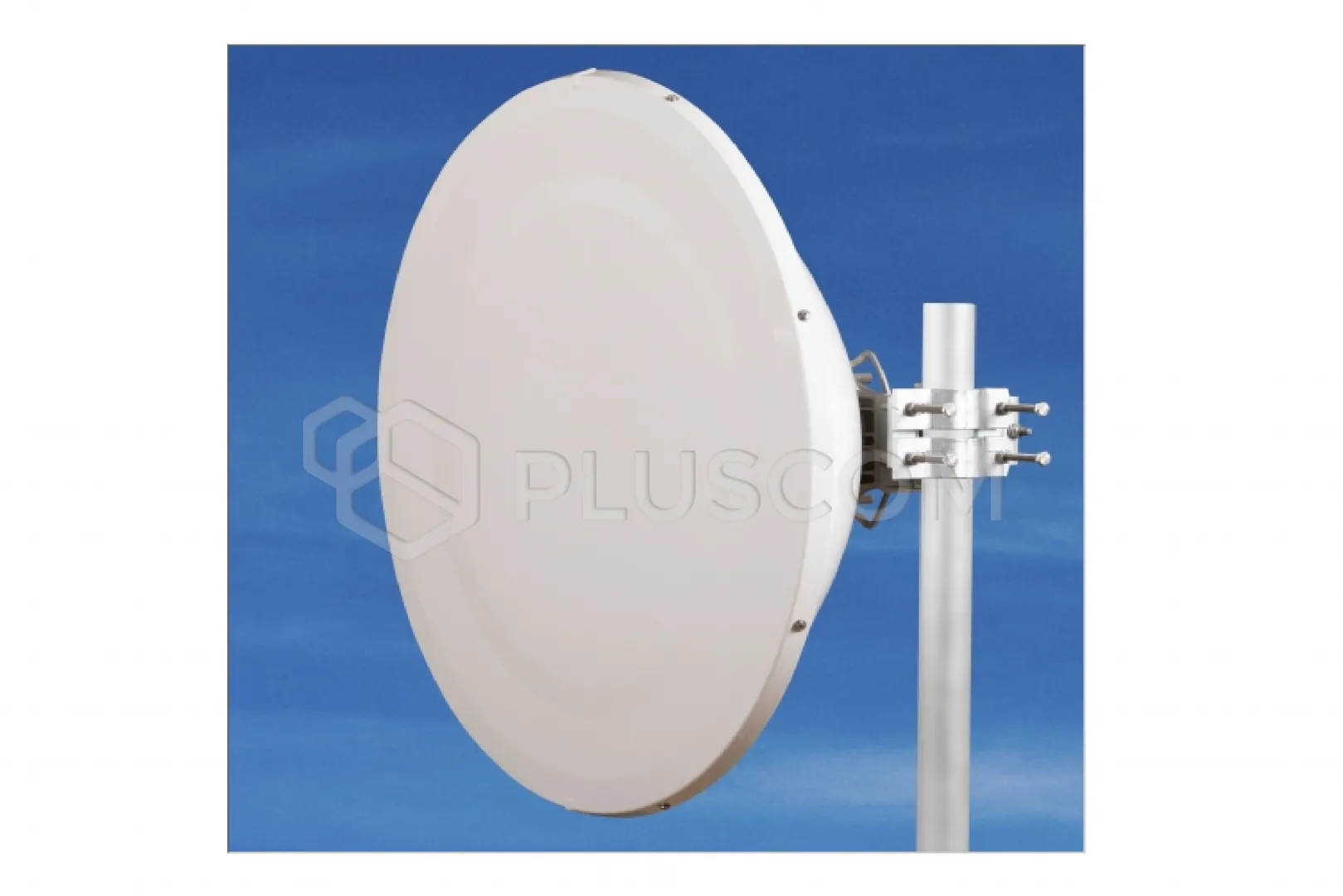

Jirous Parabolantenne JRMC-900-17/18


Die Antenne JRMC – 900 – 17/18 ist für die Mikrowellenkommunikation im Frequenzbereich von 17 und 18 GHz vorgesehen. Die präzise Arbeit mit einem tiefen Reflektor entspricht der Norm ETSI Klasse 3 und FCC Kat. A.

EIGENSCHAFTEN:

  • Tiefe Parabolantenne mit hoher Störfestigkeit und hoher mechanischer Festigkeit
  • Hohe Isolierung benachbarter Zellen
  • Radarabdeckung im Lieferumfang enthalten
  • Massiver Halter JDMW-900 mit präziser Einstellung von Elevation und Azimut
  • Montage auf der rechten und linken Seite
  • Außergewöhnliche Windstabilität
Entwickelt für MW-Anlagen:

  • Bitte beachten Sie die Übersicht der Adapter.
  • Weitere Adapter auf Anfrage

Elektrische Parameter:

  • Frequenzbereich: 17,1 – 19,7 GHz
  • Verstärkung – niedrige Frequenz: 41,4 ± 1 dBi
  • Verstärkung – Hohe Frequenz: 42,5 ± 1 dBi
  • Verhältnis vorne/hinten: ≥ 70 dB
  • XPD: ≥ 40 dB
  • Strahlbreite – 3 dB: 1,2° ± 0,5°
  • Reflexionsdämpfung (VSWR): ≥ 17 dB
  • Polarisation: Linear, vertikal/horizontal
  • Elektrische Konformität: US FCC Kat. A
    - Klasse 3 ETSI EN 302-217-4-2 v1.5.1

Mechanische Parameter:

  • Parabolspiegel: Ø 900 mm, Aluminiumlegierung
  • Kuppel: ABS-Kunststoff, UV-beständig
  • Ein-/Ausgang: Rundwellenleiter Ø 11 mm
  • Montage am Mast: Ø 40–120 mm
  • Betriebswindlast: 140 km/h
  • Windlastbeständigkeit: 210 km/h
  • Gewicht der Antenne: 10,4 kg
  • Gewicht der Halterung: 3,2 kg

Verwendung:

  • Tiefe Parabel für bessere Parameter
  • Einfache Montage: zuerst die Halterung, dann die Antenne mit nur 2 Schrauben
  • Präzise Einstellung der Neigung (Gradient) und des Azimuts ± 20°
  • Extreme Windstabilität
Die Antenne wird mit einer Halterung geliefert, die eine einfache Montage am Mast ermöglicht. Die Halterung kann separat am Mast montiert werden.
Anschließend muss nur noch die Antenne mit der Mikrowelleneinheit aufgehängt werden.

Die Halterung ermöglicht eine präzise Einstellung in beide Richtungen. Für die Montage auf der rechten und linken Seite geeignet. In Gebieten, in denen starke Winde zu erwarten sind, wird die Montage an einem Mast mit einem Mindestdurchmesser von ø 70 mm empfohlen.
