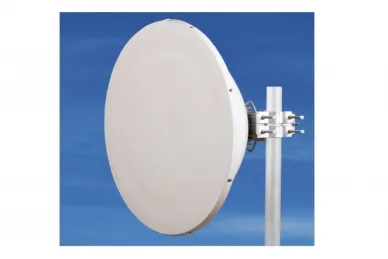

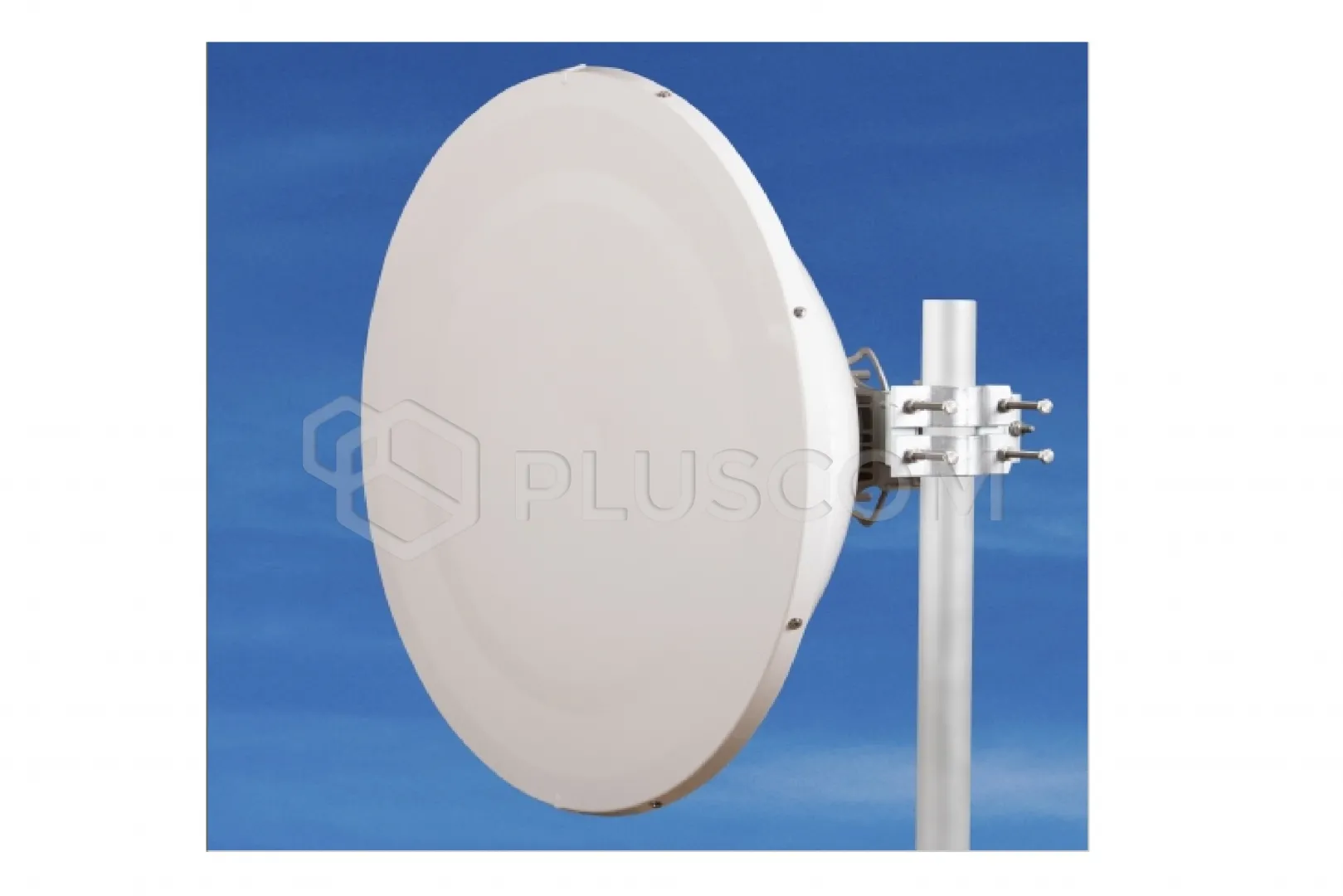

Jirous Parabolantenne JRMC-900-15

Produkt-Code: #43193
Produzent: Jirous
  • Frequenzbereich: 14,4 – 15,4 GHz
  • Strahlbreite: 1,5°
  • Ein-/Ausgang: Rundwellenleiter
  • Abmessungen: Ø 90 cm
  • Polarisation: Linear, vertikal/horizontal
Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,83 EUR
Formen der Bezahlung:

Jirous Parabolantenne JRMC-900-15


Die Antenne JRMC – 900 – 15 ist für Mikrowellenverbindungen im Frequenzbereich von 15 GHz vorgesehen. Die präzise Arbeit mit einem tiefen Reflektor entspricht der ETSI-Norm der Klasse 3.

EIGENSCHAFTEN:

  • Tiefes Parabolspiegel mit hoher Störfestigkeit und hoher mechanischer Festigkeit
  • Hohe Isolierung benachbarter Zellen
  • Radarabdeckung im Lieferumfang enthalten
  • Massiver Halter JDMW-900 mit präziser Einstellung von Elevation und Azimut
  • Montage auf der rechten und linken Seite
  • Außergewöhnliche Windstabilität
Entwickelt für MW-Anlagen:

  • Bitte beachten Sie die Übersicht der Adapter.
  • Weitere Adapter auf Anfrage

Elektrische Parameter:

  • Frequenzbereich: 14,4 – 15,4 GHz
  • Verstärkung – niedrige Frequenz: 39,4 ± 1 dBi
  • Verstärkung – hohe Frequenz: 40,2 ± 1 dBi
  • Verhältnis vorne/hinten: ≥ 66 dB
  • 3-dB-Strahlbreite: 1,5°
  • Reflexionsdämpfung (VSWR): ≥ 18 dB
  • Polarisation: Linear, vertikal/horizontal
  • Elektrische Konformität: Klasse 3 ETSI EN 302-217-4-2 v1.5.1

Mechanische Parameter:

  • Parabolspiegel: Ø 900 mm, Aluminiumlegierung
  • Kuppel: ABS-Kunststoff, UV-beständig
  • Ein-/Ausgang: Rundwellenleiter
  • Mastmontage: Ø 40 – 120 mm
  • Windlast während des Betriebs: 140 km/h (87 mph)
  • Windlastbeständigkeit: 210 km/h (130 mph)
  • Gewicht der Antenne: 8,2 kg
  • Gewicht der Halterung: 3,2 kg

Verwendung:

  • Tiefe Parabel für bessere Parameter
  • Einfache Montage: zuerst die Halterung, dann die Antenne mit nur 2 Schrauben
  • Präzise Einstellung der Neigung (Elevation) ± 16° und des Azimuts ± 20°
  • Extreme Windstabilität

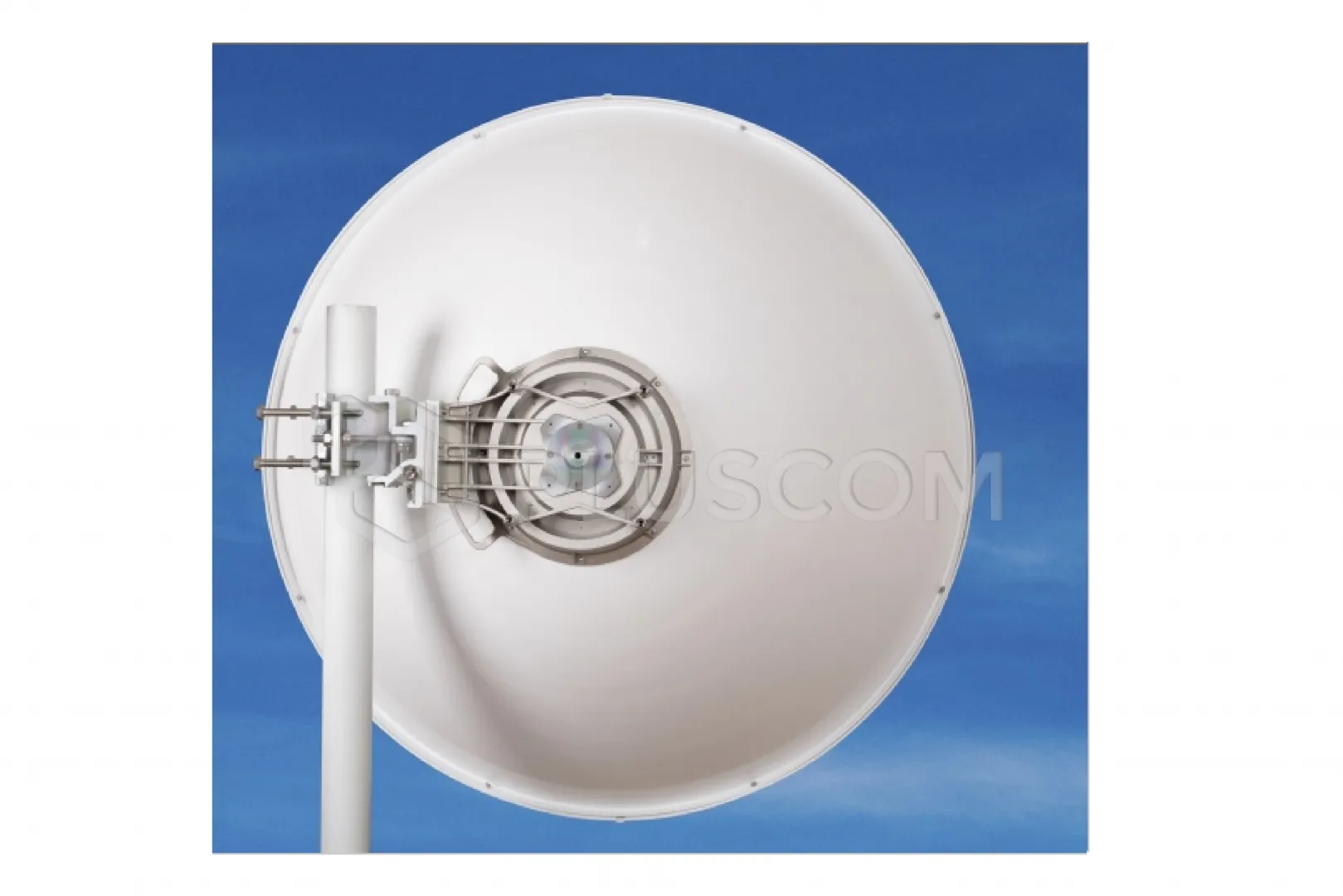

Die Antenne wird mit einer Halterung geliefert, die eine einfache Montage am Mast ermöglicht. Die Halterung kann separat am Mast montiert werden.
Anschließend muss nur noch die Antenne mit dem eingebauten Mikrowellenmodul aufgehängt werden.

Die Halterung ermöglicht eine präzise Einstellung in beide Richtungen. Geeignet für die Montage auf der rechten und linken Seite. In Gebieten, in denen starke Winde zu erwarten sind, wird die Montage an einem Mast mit einem Mindestdurchmesser von ø 70 mm empfohlen.
