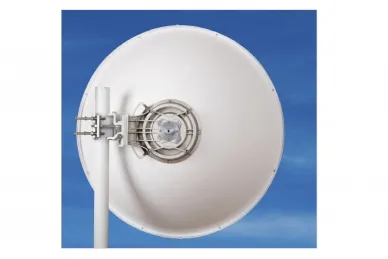

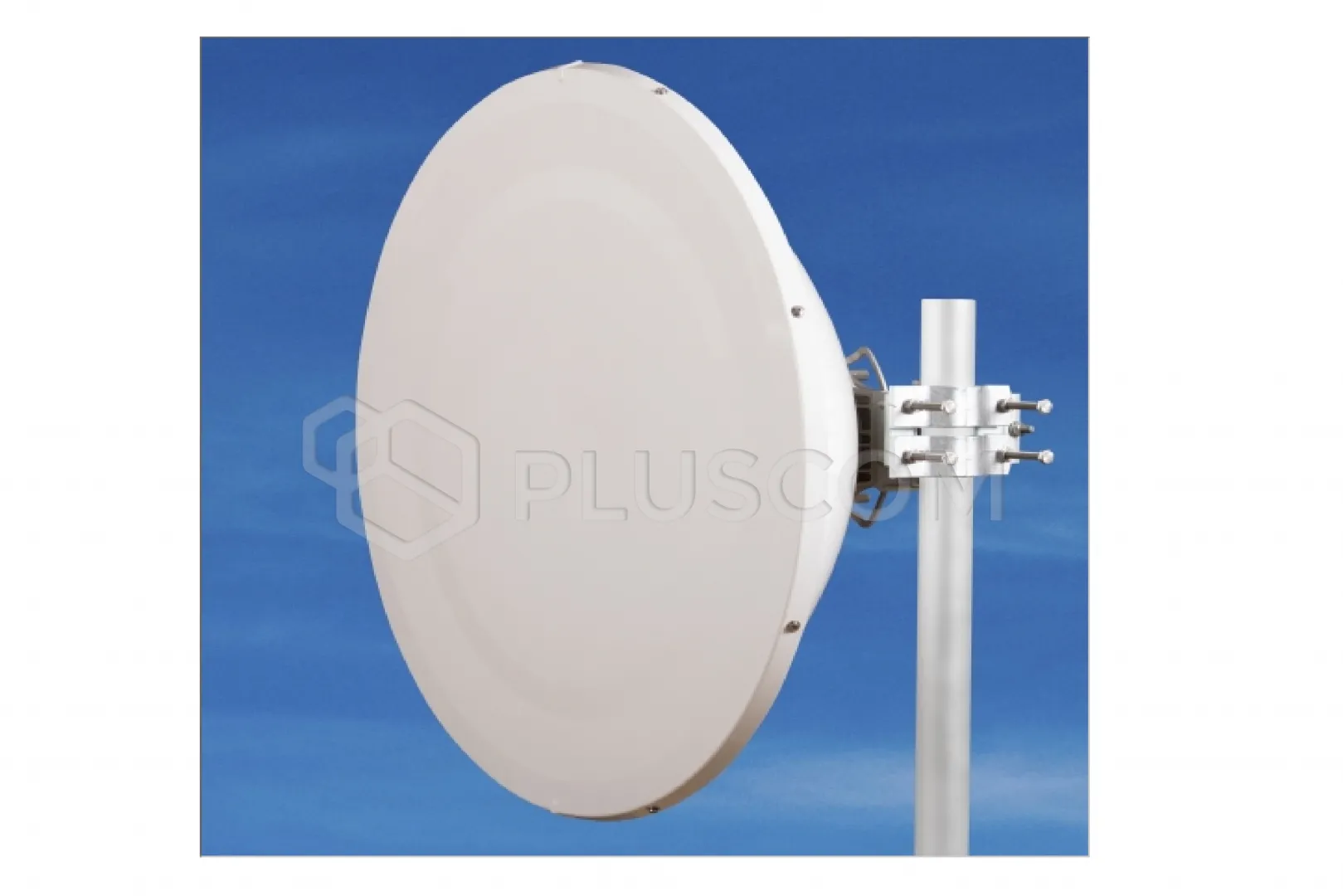

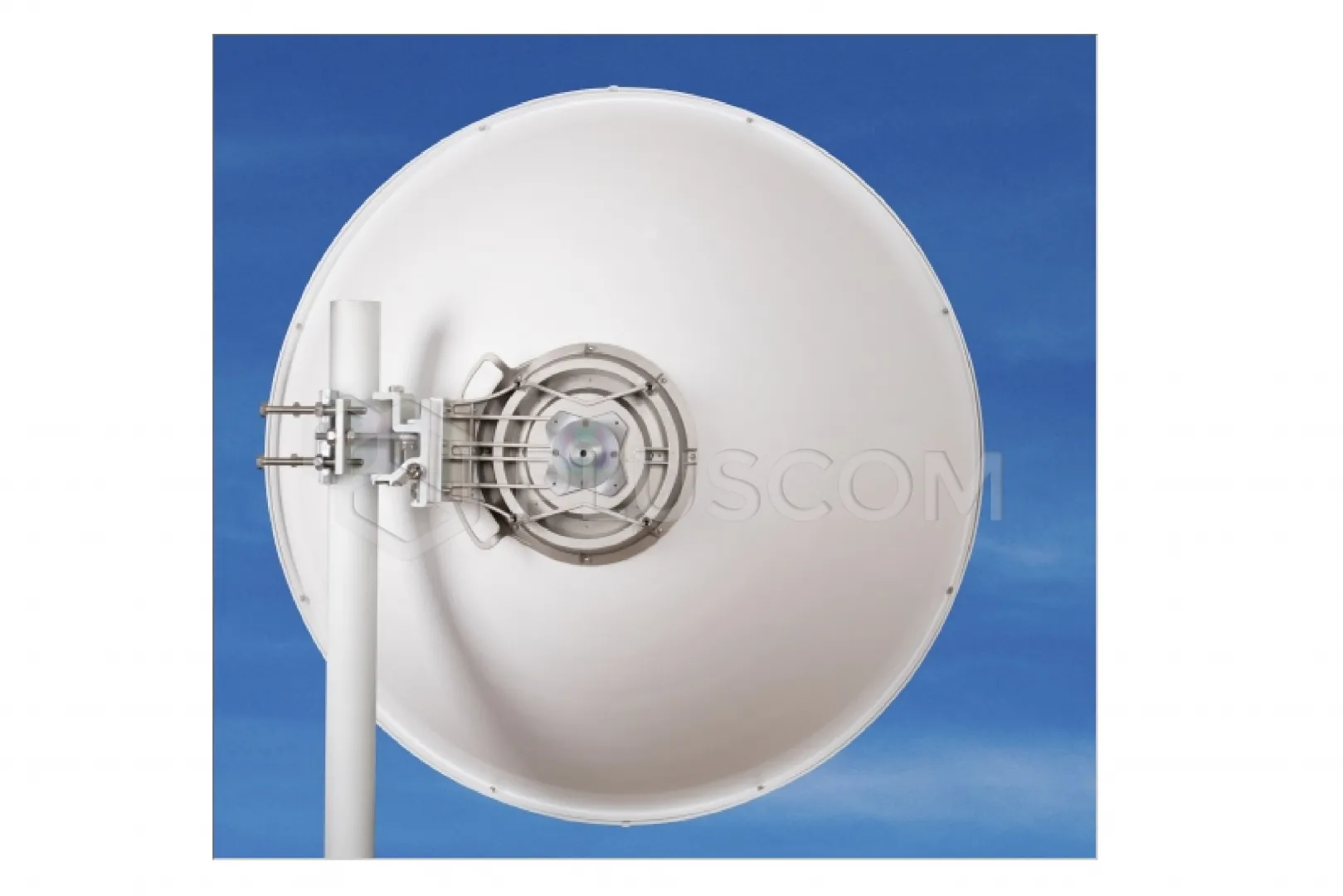

Jirous Parabolantenne JRMC-900-10/11

Jirous Parabolantenne JRMC-900-10/11

Die Antenne JRMC – 900 – 10/11 ist für die Mikrowellenkommunikation im Frequenzbereich von 10 und 11 GHz ausgelegt. Die präzise Arbeit mit einem tiefen Reflektor entspricht der ETSI-Norm der Klasse 3.

EIGENSCHAFTEN:

• Tiefes Parabolspiegel mit hoher Störfestigkeit und hoher mechanischer Festigkeit
• Hohe Isolierung benachbarter Zellen
• Radarabdeckung im Lieferumfang enthalten
• Massiver Halter JDMW-900 mit präziser Einstellung von Elevation und Azimut
• Montage auf der rechten und linken Seite
• Außergewöhnliche Windstabilität

Entwickelt für MW-Anlagen:

• Bitte beachten Sie die Übersicht der Adapter.
• Weitere Adapter auf Anfrage

Elektrische Parameter:

• Frequenzbereich: 10,0 – 12,0 GHz
• Verstärkung – niedrige Frequenz: 37,0 ± 1 dBi
• Verstärkung – hohe Frequenz: 37,5 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 62,5 dB
• XPD: ≥ 37 dB
• 3-dB-Strahlbreite: 2,3°
• Reflexionsdämpfung (VSWR): ≥ 18 dB/10,3 – 11,7 GHz
• Polarisation: Linear, vertikal/horizontal
• Elektrische Kompatibilität
  - US FCC Teil 101A | 10,550 – 10,680 GHz
  - US FCC Teil 101B | 10,7 – 11,7 GHz
  - Klasse 3 ETSI EN 302-217-4-2 v1.5.1
  - ACMA - RALI FX3 Klasse B

Mechanische Parameter:

• Parabolspiegel: Ø 900 mm, Aluminiumlegierung
• Kuppel: ABS-Kunststoff, UV-beständig
• Ein-/Ausgang: Rundwellenleiter Ø 19 mm
• Mastmontage: Ø 40 – 120 mm
• Betriebswindlast: 140 km/h (87 mph)
• Windbeständigkeit: 210 km/h (130 mph)
• Gewicht der Antenne: 8,3 kg
• Gewicht der Halterung: 3,2 kg

Wir empfehlen die Montage an einem Mast mit einem Mindestdurchmesser von ø 70 mm in Gebieten, in denen starke Winde zu erwarten sind.
