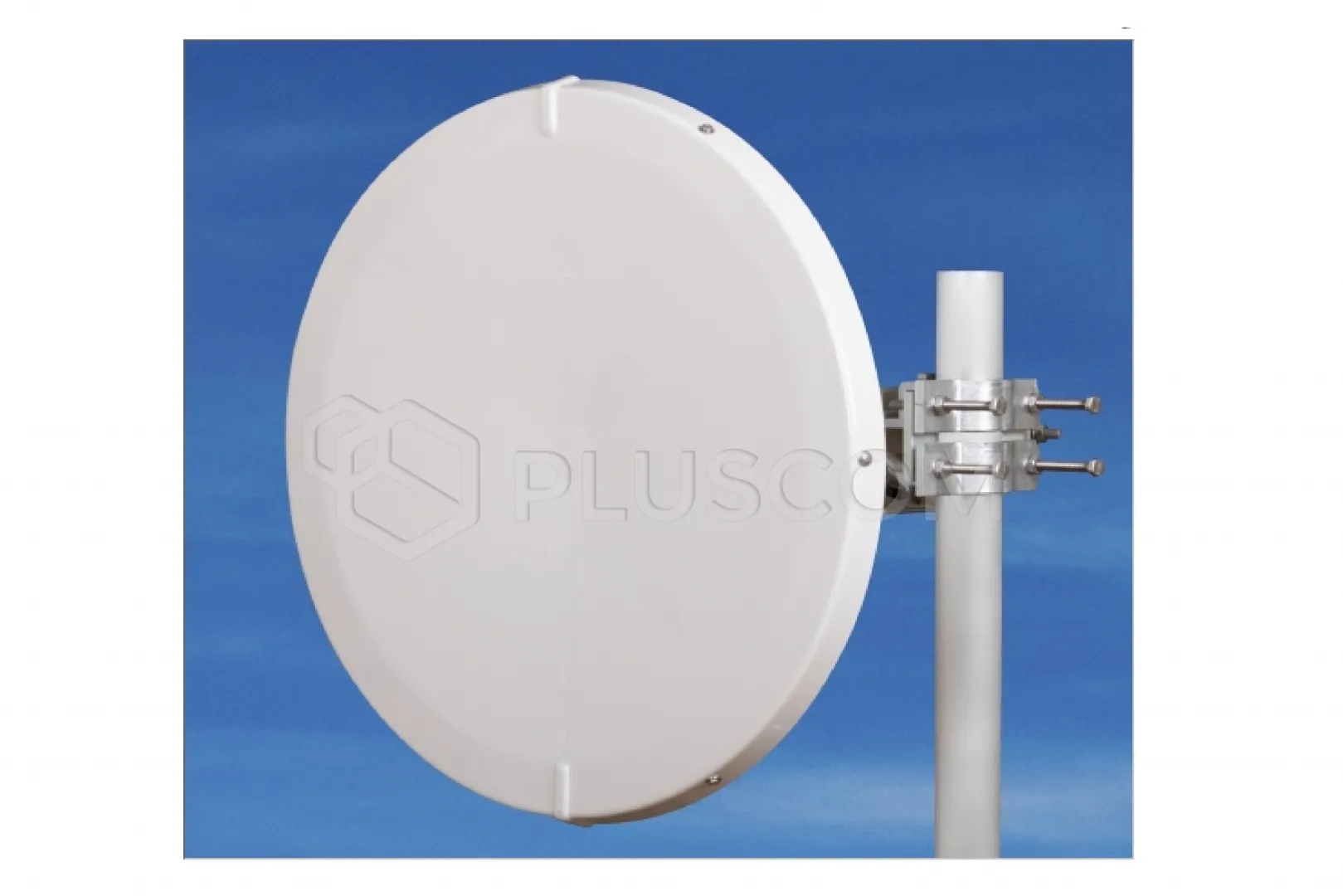

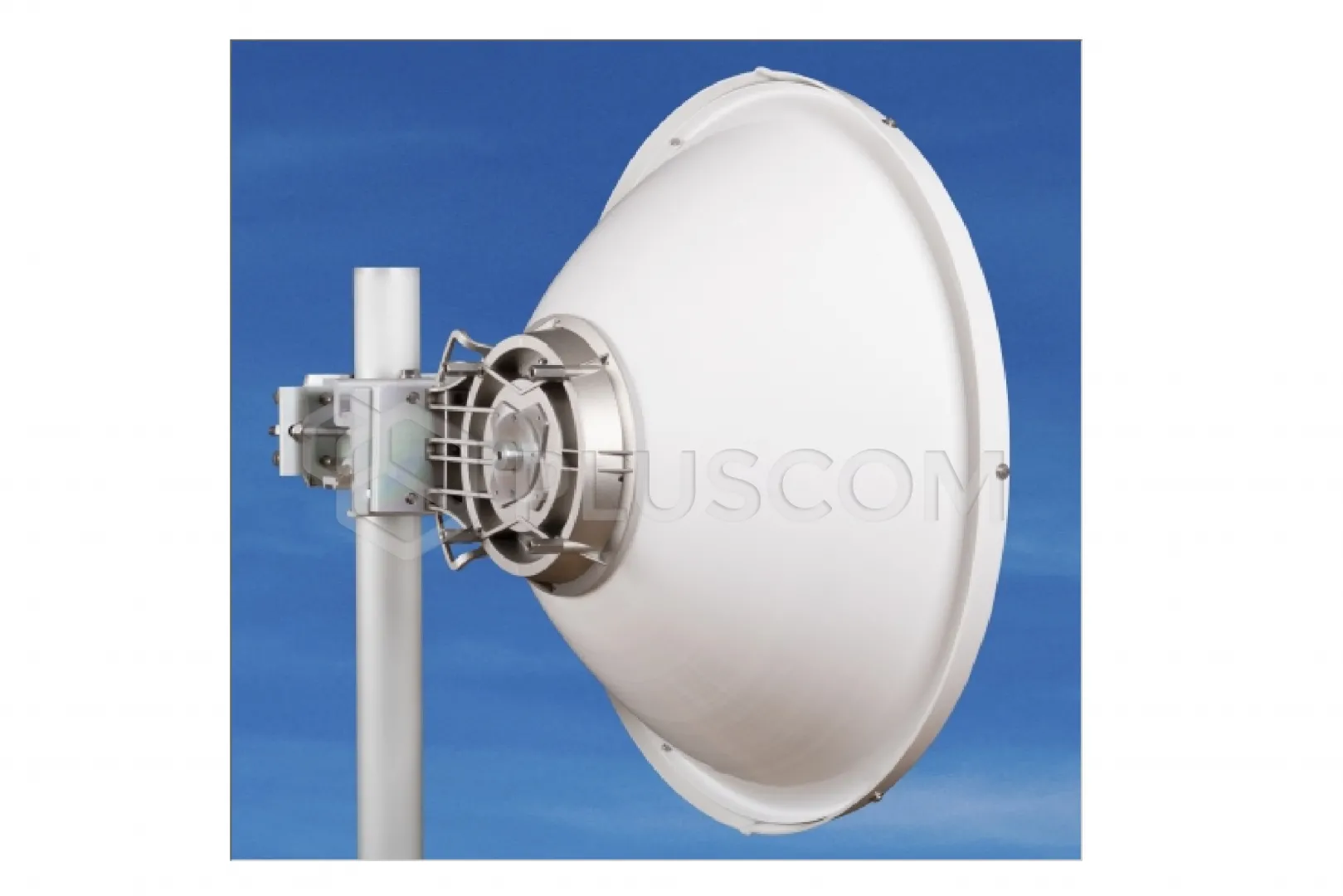

Jirous Parabolantenne JRMC-680-7/8

Jirous Parabolantenne JRMC-680-7/8

Die Antenne JRMC-680-7/8 ist für die Mikrowellenkommunikation im Frequenzbereich 7/8 GHz ausgelegt. Die präzise Leistung mit einem tiefen Reflektor entspricht der ETSI-Norm der Klasse 3.

MERKMALE:

• Tiefes Parabolspiegel mit hoher Störfestigkeit und hoher mechanischer Festigkeit
• Hohe Isolierung benachbarter Zellen
• Radom im Lieferumfang enthalten
• Massiver Halter JDMW-900 mit präziser Einstellung von Elevation und Azimut
• Montage rechts und links möglich
• Extreme Windstabilität

Entwurf für MW-Einheiten:

• Für Funkgeräte mit Anschlüssen muss ein Adapter für N-Anschlüsse verwendet werden JXC2N-7/8
• Andere Adapter auf Anfrage

Elektrische Parameter:

• Frequenzbereich: 7,1 – 8,5 GHz
• Verstärkung – niedrige Frequenz: 30,5 ± 1 dBi
• Verstärkung – hohe Frequenz: 32,2 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 56 dB
• Strahlbreite – 3 dB: 4,1°
• Reflexionsdämpfung: ≥ 18 dB
• Polarisation: Doppelt linear, vertikal/horizontal
• Kreuzpolarisation: ≥ 39 dB
• Elektrische Verträglichkeit: Klasse 3 ETSI EN 302-217-4-2

Mechanische Parameter:

• Parabolspiegel: Ø 680 mm, Aluminiumlegierung
• Radom: ABS-Kunststoff, UV-beständig
• Ein-/Ausgang: Rundwellenleiter Ø 26 mm
• Mastmontage: Ø 40 – 120 mm
• Betriebswindlast: 180 km/h (112 mph)
• Windbeständigkeit: 240 km/h (149 mph)
• Gewicht der Antenne: 5,7 kg
• Gewicht der Halterung: 3,2 kg

Wir empfehlen die Montage an einem Mast mit einem Mindestdurchmesser von ø 50 mm in Gebieten, in denen mit starken Winden zu rechnen ist.
