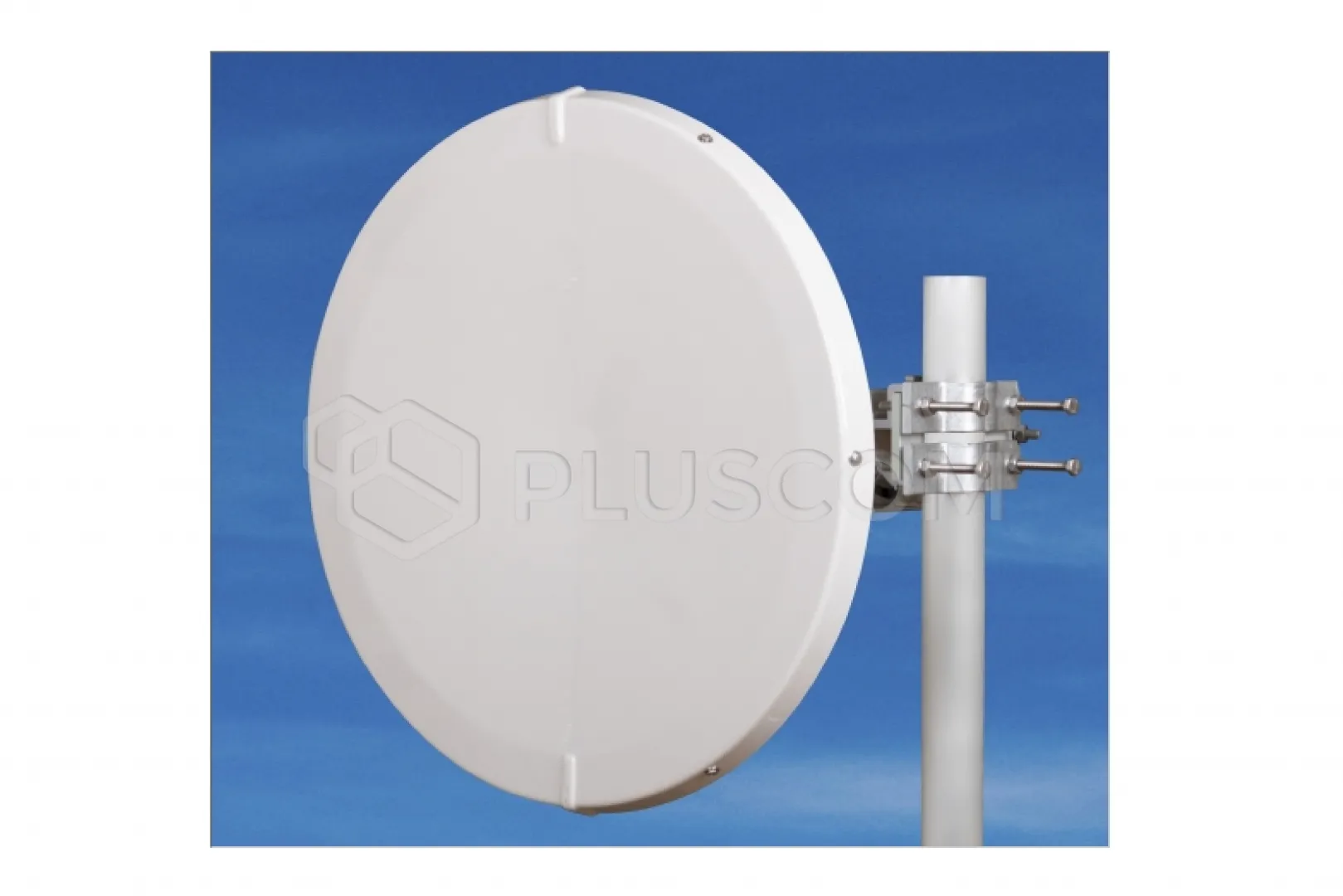

Jirous Parabolantenne JRMC-680-15

Jirous Parabolantenne JRMC-680-15

Die Antenne JRMC – 680 – 15 ist für Mikrowellenverbindungen im Frequenzbereich von 15 GHz vorgesehen. Die präzise Arbeit mit einem tiefen Reflektor entspricht der ETSI-Norm der Klasse 3.

EIGENSCHAFTEN:

• Tiefes Parabolspiegel mit hoher Störfestigkeit und hoher mechanischer Festigkeit
• Hohe Isolierung benachbarter Zellen
• Radarabdeckung im Lieferumfang enthalten
• Massiver Halter JDMW-900 mit präziser Einstellung von Elevation und Azimut
• Montage auf der rechten und linken Seite
• Außergewöhnliche Windstabilität

Entwickelt für MW-Anlagen:

• Bitte beachten Sie die Übersicht der Adapter.
• Weitere Adapter auf Anfrage

Elektrische Parameter:

• Frequenzbereich: 14,4 – 15,4 GHz
• Verstärkung – niedrige Frequenz: 37,1 ± 1 dBi
• Verstärkung – hohe Frequenz: 37,7 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 64 dB
• 3-dB-Strahlbreite: 2,1°
• Reflexionsdämpfung: ≥ 18 dB
• Polarisation: Linear, vertikal/horizontal
• Elektrische Verträglichkeit: Klasse 3 ETSI EN 302-217-4-2

Mechanische Parameter:

• Parabolspiegel: Ø 68 cm, Aluminiumlegierung
• Kuppel: UV-beständiger ABS-Kunststoff
• Ein-/Ausgang: Rundwellenleiter Ø 14 mm
• Mastmontage: Ø 40–120 mm
• Windlast bis zu: 180 km/h (112 mph)
• Windlastbeständigkeit: 240 km/h (149 mph)
• Gewicht der Antenne: 5,7 kg
• Gewicht der Halterung: 3,2 kg

Verwendung:

• Tiefe Parabel für bessere Parameter
• Einfache Montage: zuerst die Halterung, dann die Antenne mit nur 2 Schrauben
• Präzise Einstellung der Neigung (Elevation) ± 16° und des Azimuts ± 20°
• Extreme Windstabilität

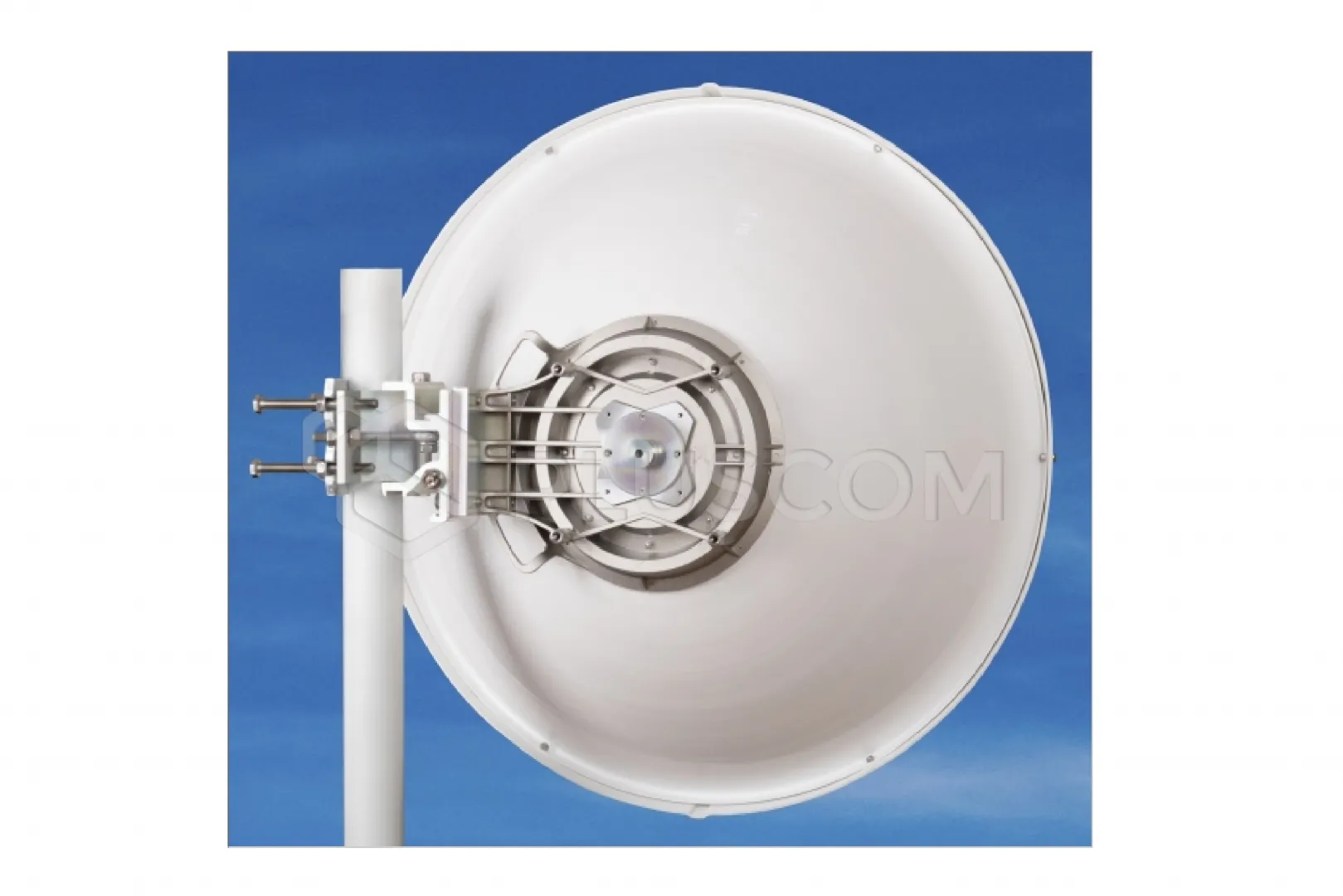

Die Antenne wird mit einer Halterung geliefert, die eine einfache Montage am Mast ermöglicht. Die Halterung kann separat am Mast montiert werden.
Anschließend muss nur noch die Antenne mit der Mikrowelleneinheit aufgehängt werden.

Die Halterung ermöglicht eine präzise Einstellung in beide Richtungen. Bereit für die Montage auf der rechten und linken Seite. In Gebieten, in denen starke Winde zu erwarten sind, wird die Montage an einem Mast mit einem Mindestdurchmesser von ø 50 mm empfohlen.
