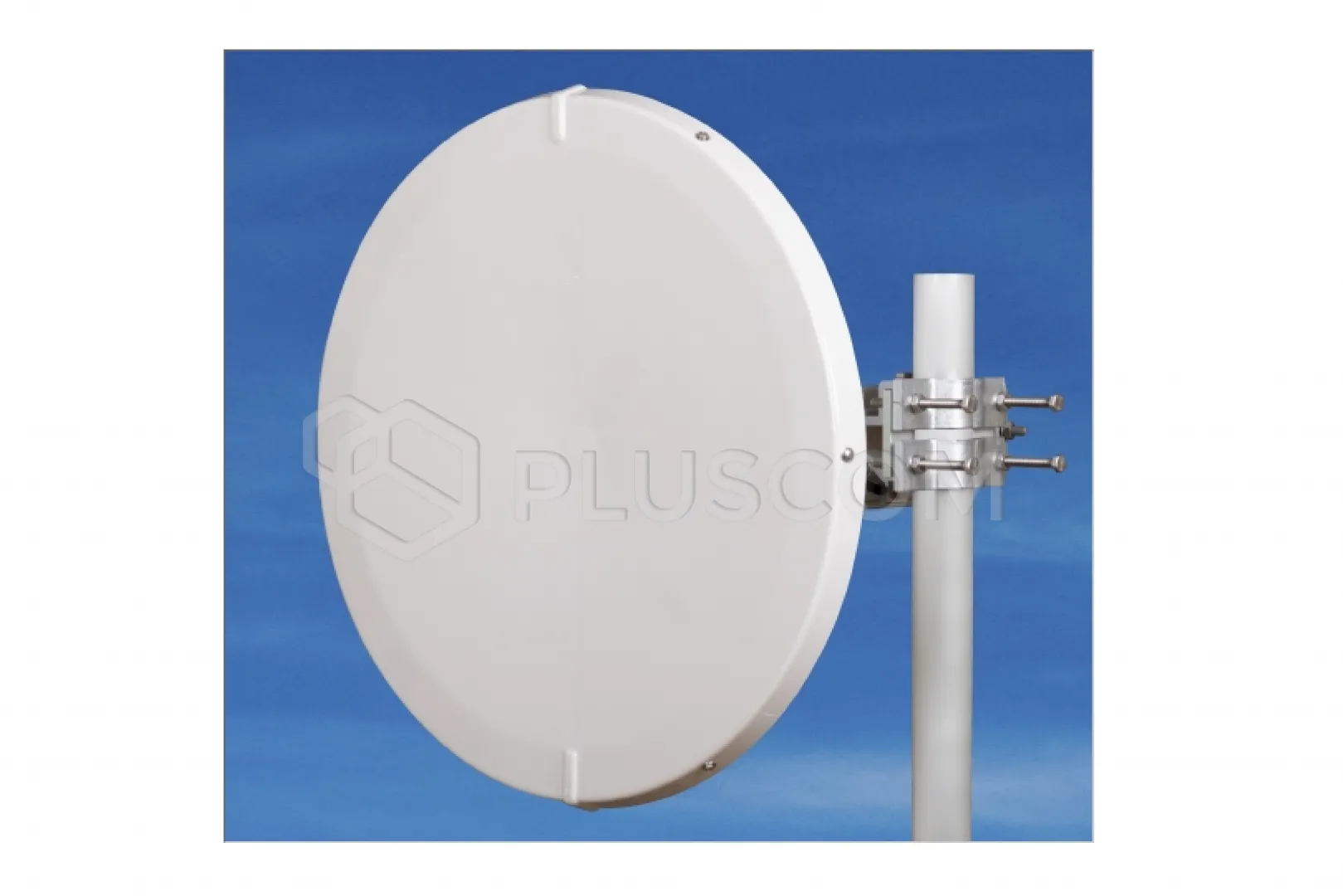

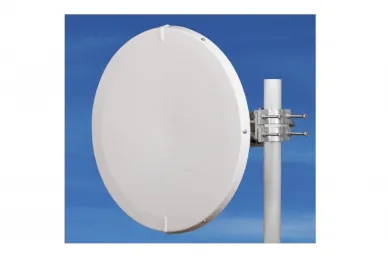

Jirous Parabolantenne JRMC-680-10/11

Jirous Parabolantenne JRMC-680-10/11

Die Antenne JRMC – 680 – 10/11 ist für die Mikrowellenkommunikation im Frequenzbereich von 10 und 11 GHz vorgesehen. Die präzise Arbeit mit einem tiefen Reflektor entspricht der ETSI-Norm der Klasse 3.

EIGENSCHAFTEN:

• Tiefes Parabolspiegel mit hoher Störfestigkeit und hoher mechanischer Festigkeit
• Hohe Isolierung benachbarter Zellen
• Radom im Lieferumfang enthalten

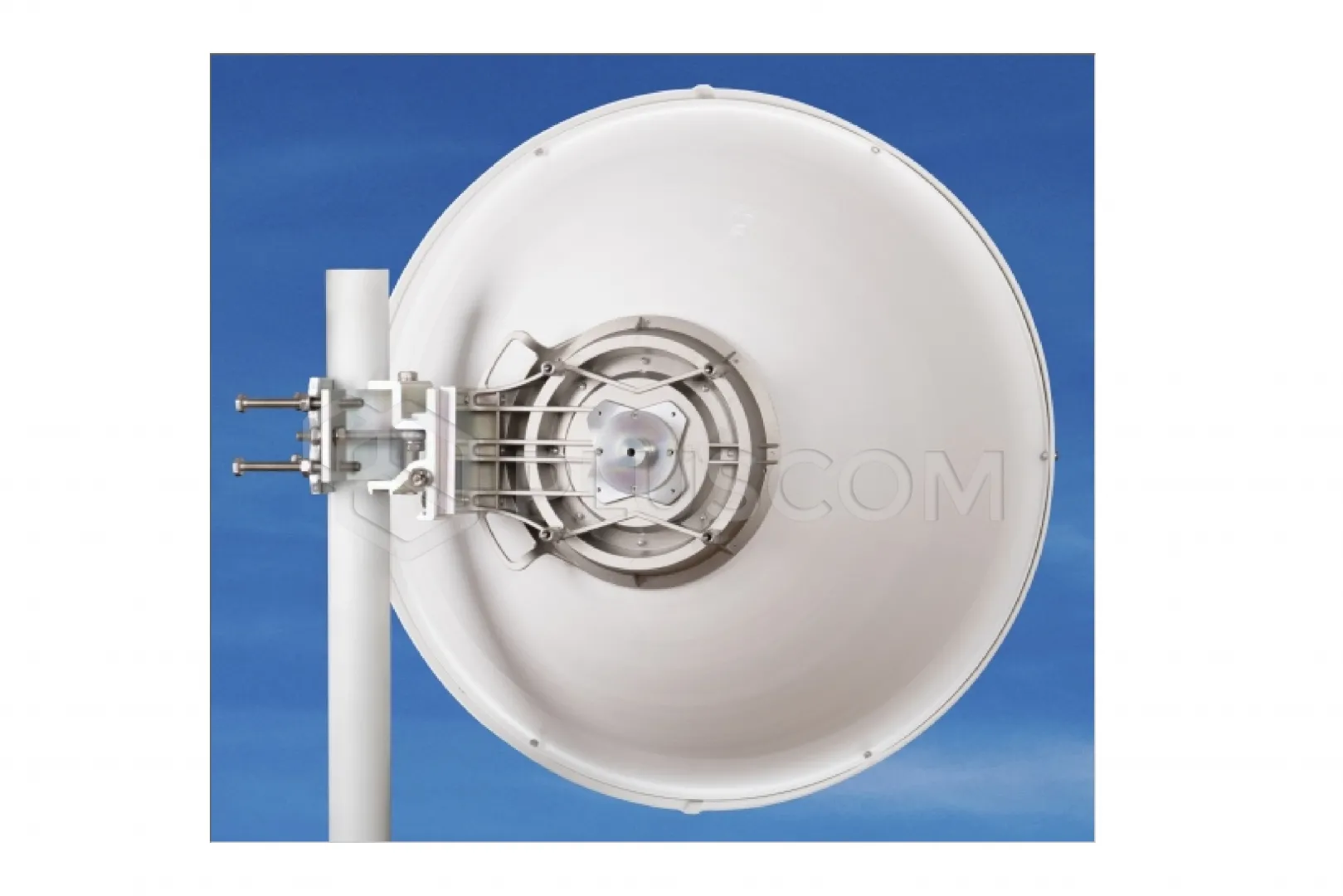

• Massiver Halter JDMW-900 mit präziser Einstellung von Elevation und Azimut
• Montage rechts und links möglich
• Extreme Windstabilität

Entwurf für MW-Einheiten:

• siehe Übersicht der Adapter
• andere Adapter auf Bestellung

Elektrische Parameter:

• Frequenzbereich: 10,0 – 12,0 GHz
• Verstärkung – niedrige Frequenz: 34,1 ± 1 dBi
• Verstärkung – hohe Frequenz: 36,0 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 61 dB
• XPD: ≥ 35 dB
• 3-dB-Strahlbreite: 3° ± 0,5°
• Reflexionsdämpfung: ≥ 18 dB/10,3 – 11,7 GHz
• Polarisation: Linear, vertikal/horizontal
• Elektrische Kompatibilität:
  - US FCC Teil 101A | 10,550 – 10,680 GHz
  - US FCC Teil 101B | 10,7 – 11,7 GHz
  - Klasse 3 ETSI EN 302-217-4-2

Mechanische Parameter:

• Parabolspiegel: Ø 68 cm, Aluminiumlegierung
• Radom: ABS-Kunststoff, UV-beständig
• Ein-/Ausgang: Rundwellenleiter Ø 19 mm
• Mastmontage: Ø 40–120 mm
• Betriebswindlast: 180 km/h (112 mph)
• Windlastbeständigkeit: 240 km/h (149 mph)
• Gewicht der Antenne: 5,7 kg
• Gewicht der Halterung: 3,2 kg

Wir empfehlen die Montage an einem Mast mit einem Mindestdurchmesser von ø 50 mm in Gebieten, in denen mit starken Winden zu rechnen ist.
