Jirous Parabolantenne JRMC-400-17/18

Jirous Parabolantenne JRMC-400-17/18

Die Antenne JRMC – 400 – 17/18 ist für die Mikrowellenkommunikation im Frequenzbereich von 17 und 18 GHz vorgesehen. Die präzise Arbeit mit einem tiefen Reflektor entspricht der Norm ETSI Klasse 3, FCC Cat B2.

EIGENSCHAFTEN:

• Tiefes Parabolspiegel mit hoher Störfestigkeit und hoher mechanischer Festigkeit
• Hohe Isolierung benachbarter Zellen
• Radarabdeckung im Lieferumfang enthalten
• Massiver Halter JDMW-400 mit präziser Einstellung von Elevation und Azimut
• Montage auf der rechten und linken Seite
• Außergewöhnliche Windstabilität

Entwickelt für MW-Anlagen:

• Bitte beachten Sie die Übersicht der Adapter.
• Weitere Adapter auf Anfrage

Elektrische Parameter:

• Frequenzbereich: 17,1 – 19,7 GHz
• Verstärkung – niedrige Frequenz: 34,6 ± 1 dBi
• Verstärkung – hohe Frequenz: 35,6 ± 1 dBi
• Verhältnis vorne/hinten: ≥ 64 dB
• XPD: ≥ 35 dB
• 3-dB-Strahlbreite: 2,6° ± 0,5°
• Reflexionsdämpfung: ≥ 17 dB
• Polarisation: Linear, vertikal/horizontal
• Elektrische Kompatibilität:
  - US FCC Cat. B2
  - Klasse 3 ETSI EN 302-217-4-2 v1.5.1
  - Klasse B ACMA - RALI FX3

Mechanische Parameter:

• Parabolspiegel: Ø 400 mm, Aluminiumlegierung
• Kuppel: ABS-Kunststoff, UV-beständig
• Ein-/Ausgang: Rundwellenleiter Ø 11 mm
• Montage am Mast: Ø 40–120 mm
• Betriebswindlast: 180 km/h
• Windlastbeständigkeit: 240 km/h
• Gewicht der Antenne: 2,3 kg
• Gewicht der Halterung: 2,4 kg

Verwendung:

• Tiefe Parabel für bessere Parameter
• Einfache Montage: zuerst die Halterung, dann die Antenne mit nur 2 Schrauben
• Präzise Einstellung der Neigung (Gradient) und des Azimuts ± 20°
• Extreme Windstabilität

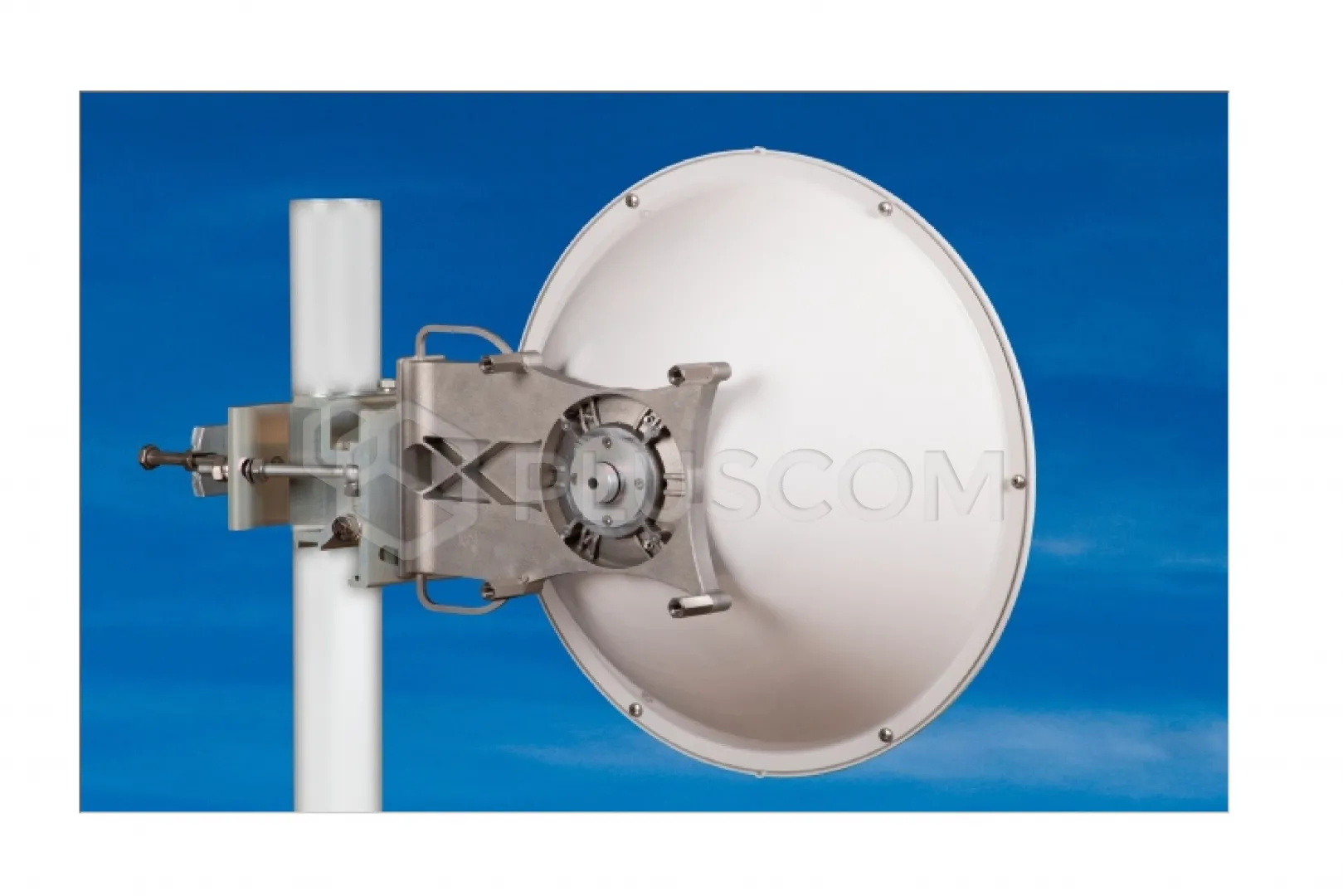

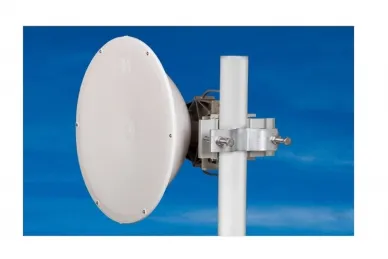

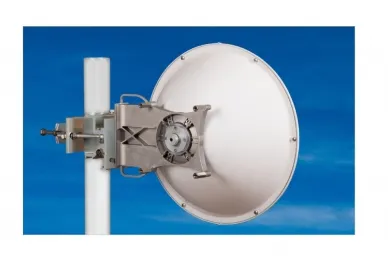

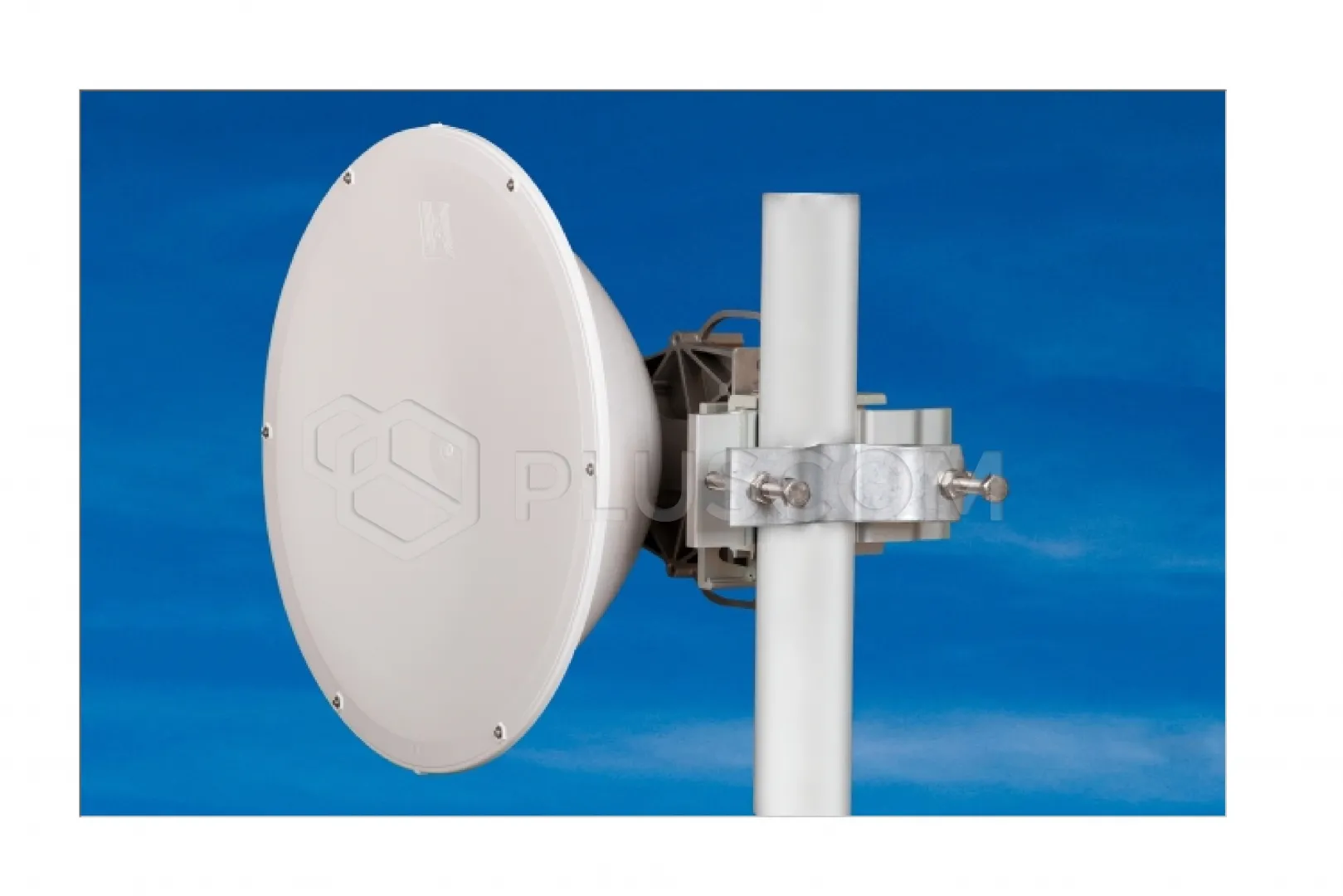

Die Antenne wird mit einer Halterung geliefert, die eine einfache Montage am Mast ermöglicht. Die Halterung kann separat am Mast montiert werden.
Anschließend muss nur noch die Antenne mit der Mikrowelleneinheit aufgehängt werden.

Die Halterung ermöglicht eine präzise Einstellung in beide Richtungen. Bereit für die Montage auf der rechten und linken Seite.
